Установить автомобиль на двухстоечный подъемник и затормозить стояночным
тормозом (подъемник электрогидравлический типа П-3,2Г грузоподъемностью
3,2 т). Откинуть вперед подушку заднего сиденья.
Снять крышку 1, рисунок 8-1, люка бензонасоса.
Отсоединить колодку 1, рисунок 8-2, от МЭБН 2.
Запустить двигатель и дать ему поработать на оборотах холостого хода до
полной остановки для сброса давления в топливной системе, обеспечив
отвод выхлопных газов (катушка вытяжная с вентилятором типа SERF/SP ф. "СовПлим").
Выключить зажигание.
Отсоединить клемму провода "массы" от аккумуляторной батареи (ключ
гаечный 10).
Приподнять автомобиль и слить максимально возможное количество топлива
из топливного бака. При откачке топлива принять меры по исключению
утечки (насос кистевой, канистра для топлива).
Снять правое заднее колесо в соответствии с требованиями ТИ
3100.25100.20594.

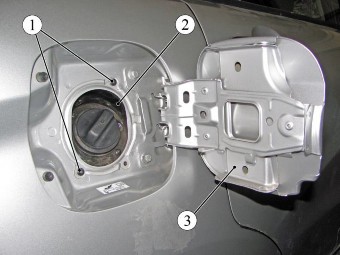

Отвернуть два винта 1, рисунок 8-3, самонарезающих крепления наливной
горловины
2 топливного бака к кузову (отвертка с насадкой Torx Т20).

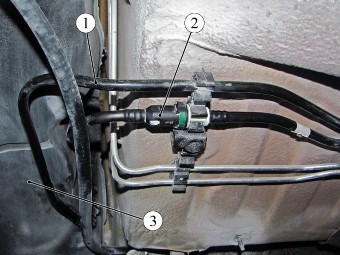

Присоединить трубки 1 и 2, рисунок 8-7, к трубкам топливного бака 3
движением вдоль оси штуцера до щелчка пружинного фиксатора соединителя.
Проверить надежность фиксации трубок.

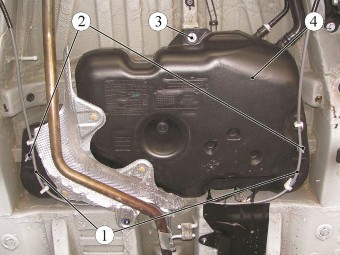

Закрепить тросы 2, рисунок 8-8, стояночного тормоза в держателях на
кузове и топливном баке.

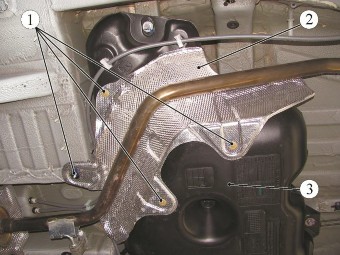

Установить теплозащитный экран 2, рисунок 8-6, топливного бака и
закрепить держателями 1 теплозащитного экрана. Вышедшие из строя
держатели заменить новыми (отвертка крестообразная)
Установить систему выпуска отработавших газов в соответствии с
требованиями раздела 9 настоящей ТИ.

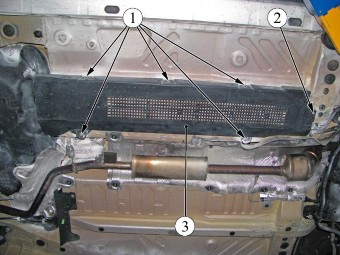

Установить защитный экран 3, рисунок 8-5, трубопроводов и закрепить
гайками 1 и болтом 2.
