Lada Xray. Топливный трубопровод
двигателя
Снятие
Установить автомобиль на двухстоечный подъемник и затормозить стояночным
тормозом (подъемник электрогидравлический типа П-3,2Г грузоподъемностью
3,2 т).
Откинуть вперед подушку заднего сиденья.
Снять крышку 1, рисунок 8-1, люка бензонасоса.
Отсоединить колодку 1, рисунок 8-2, от МЭБН 2.
Запустить двигатель и дать ему поработать на оборотах холостого хода до
полной остановки для сброса давления в топливной системе, обеспечив
отвод выхлопных газов (катушка вытяжная с вентилятором типа SERF/SP ф. "СовПлим").
Выключить зажигание.
Отсоединить клемму провода "массы" от аккумуляторной батареи (ключ
гаечный 10). Трубки передние топливного трубопровода на автомобилях с
двигателями 21129 и
21179
Снять экран модуля впуска.
Отсоединить трубки 1 и 2, рисунок 8-9, топливного трубопровода от скобы
3 крепления топливного трубопровода на модуле 4 впуска (для двигателя
21129).

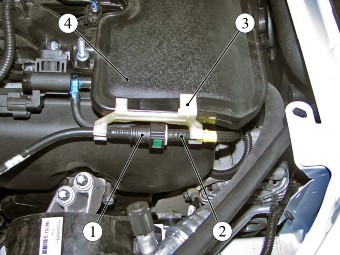

Рисунок 8-9 - Соединение топливных трубок (для двигателя 21129):
1 - трубка передняя топливного трубопровода;
2 - трубка передняя топливного трубопровода;
3 - скоба крепления топливного трубопровода;
4 - модуль впуска
Нажать на пружинные фиксаторы и отсоединить движением вдоль оси штуцера
наконечник топливной трубки 1 передней топливного трубопровода от трубки
2.
Для снятия трубки 1 передней топливного трубопровода
Нажать на пружинные фиксаторы и отсоединить движением вдоль оси штуцера
наконечник трубки 1 переднего топливного трубопровода от топливного
фильтра.
Для снятия трубки 2 передней топливного трубопровода
Снять модуль впуска в соответствии с разделом 8.6 настоящей ТИ.
Нажать на пружинные фиксаторы и движением вдоль оси
штуцера отсоединить наконечник трубки 1, рисунок 8-10, передней
топливного трубопровода от рампы 2 форсунок.

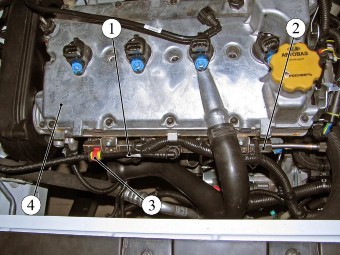

Рисунок 8-10 - Трубка топливного трубопровода передняя (для двигателя
21129):
1 - трубка передняя топливного трубопровода;
2 - рампа форсунок;
3 - скоба крепления топливного трубопровода;
4 - головка цилиндров
Отсоединить скобу 3 крепления и снять трубку переднюю топливного
трубопровода (отвертка плоская).
Трубка передняя топливного трубопровода на автомобилях с двигателем
H4M
Снять экран модуля впуска.
Нажать на пружинные фиксаторы и отсоединить движением вдоль оси штуцера
наконечник топливной трубки 1, рисунок 8-10, передней топливного
трубопровода от штуцера топливной рампы.

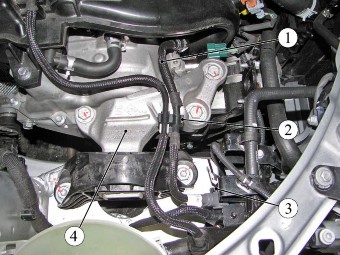

Рисунок 8-10 - Соединение топливных трубок (для двигателя H4M):
1 - трубка передняя топливного трубопровода;
2 - скоба крепления топливного трубопровода;
3 - топливный фильтр;
4 - правая опора подвески силового агрегата
Отсоединить трубку переднюю топливного трубопровода от скобы 2 крепления
топливного трубопровода на правой опоре подвески силового агрегата.
Нажать на пружинные фиксаторы и отсоединить движением вдоль оси штуцера
наконечник трубки передней топливного трубопровода от топливного фильтра
3 и снять трубку с автомобиля.
Нажать на пружинные фиксаторы наконечника трубки 4 топливного
трубопровода задней и движением вдоль оси штуцера отсоединить трубку от
МЭБН 1.
Трубка топливного трубопровода в нижней части
кузова
Нажать на пружинные фиксаторы и отсоединить движением вдоль оси штуцера
наконечник трубки топливного трубопровода от топливного фильтра в
моторном отсеке.
Поднять автомобиль на подъемнике на высоту, удобную для выполнения
работ.
Отвернуть гайки 1, рисунок 8-5, и болт 2, снять защитный экран 3
трубопроводов (головка сменная 10, удлинитель, вороток).
Нажать на пружинный фиксатор соединителя трубки 2, рисунок 8-7, и
движением вдоль оси штуцера отсоединить трубку на топливном баке от
топливного трубопровода на кузове автомобиля.
Отжать фиксаторы и отсоединить скобы 1, рисунок 8-11, крепления
трубопроводов от кузова автомобиля (отвертка плоская).

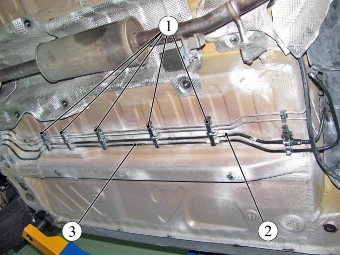

Рисунок 8-11 - Крепление трубопроводов к кузову:
1 - скоба крепления трубопроводов;
2 - трубка топливного трубопровода;
3 - трубка паропровода от топливного бака к адсорберу
Отсоединить трубку 2 топливного трубопровода от скоб крепления
трубопроводов и снять с автомобиля.
Трубка топливного трубопровода на топливном баке
Нажать на пружинные фиксаторы наконечника трубки 4, рисунок 8-2,
топливного трубопровода и движением вдоль оси штуцера отсоединить трубку
от штуцера МЭБН 1.
Поднять автомобиль на подъемнике на высоту, удобную для выполнения
работ.
Отвернуть гайки 1, рисунок 8-5, и болт 2, снять защитный экран 3
трубопроводов (головка сменная 10, удлинитель, вороток).
Нажать на пружинный фиксатор соединителя трубки 2, рисунок 8-7, и
движением вдоль оси штуцера отсоединить трубку от топливного
трубопровода на кузове автомобиля.
Вывести трубку из фиксирующего отверстия на топливном баке и снять с
автомобиля.
Установка
Установку трубок топливного трубопровода на автомобиль выполнять в
порядке обратном снятию.
Внимание. Наконечники трубок топливного трубопровода имеют зеленый или
белый цвета фиксаторов.
При установке трубок топливного трубопровода наконечники трубок
присоединять к штуцерам до щелчка пружинного фиксатора. После установки
проверить надежность фиксации трубок.
Присоединить колодку 1, рисунок 8-2, жгута проводов заднего к МЭБН 2.
Установить крышку 1, рисунок 8-1, люка бензонасоса.
Опустить подушку заднего сиденья.
Присоединить клемму провода "массы" к аккумуляторной батарее в
соответствии с требованиями ТИ 3100.25100.20597.
