Lada Xray. Комбинация приборов. Сигнальные лампы

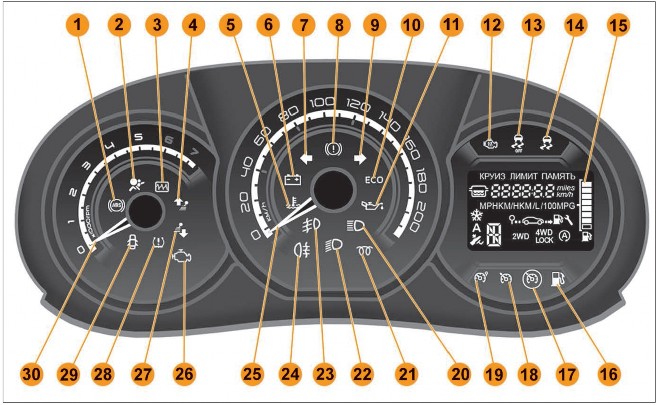

Рис. 3.3. Комбинация приборов



  1.  image сигнализатор ABS;

  2.  image cигнальная лампа надувных подушек безопасности;



  3.  cигнальная лампа многофункциональная;

  4.  индикатор переключения передач (переход на высшую передачу);

  5.  image сигнальная лампа перегрева охлаждающей жидкости;

  6.  image сигнальная лампа разряда аккумуляторной батареи;

  7.  image сигнальная лампа «Указателя левого поворота»;

  8.  image cигнализатор «Отказ тормоза»;

  9.  image сигнальная лампа «Указателя правого поворота»;

  10. – ECO индикатор режима «ECO»;

  11.  image контрольная лампа давления моторного масла;

  12.  image сигнальная лампа подогревателя двигателя;

  13.  image сигнализатор «ESC OFF»;

  14.  image сигнализатор «ESC»;

  15.  дисплей бортового компьютера;

  16.  image сигнальная лампа минимального уровня топлива в баке;






  17.  сигнальная лампа регулятора скорости;

  18.  сигнальная лампа «Круиз-контроль»;

  19.  image сигнальная лампа «Ограничителя скорости»;

  20.  image сигнальная лампа включения дальнего света фар;

  21.  image сигнальная лампа предпускового подогрева;

  22.  image сигнальная лампа включения фар ближнего света;

  23.  image сигнальная лампа включения передних противотуманных фар;

  24.  image сигнальная лампа включения задних противотуманных фар;

  25.  спидометр;

  26.  image сигнальная лампа системы контроля отработавших газов;

  27.  image индикатор переключения передач (переход на низшую);

  28.  image сигнализатор «Аварийное давление в шинах»

    (в вариантном исполнении);

  29.  image индикатор «Открытых дверей»;

  30.  тахометр.





Lada Xray. Индикаторы и сигнальные лампы





В комбинацию приборов автомобиля встроен целый комплекс контрольных ламп и световых индикаторов, при помощи которых водитель получает важную информацию об исправности и нарушении функционирования основных агрегатов и систем автомобиля (контрольные лампы), а также может контролировать исправность активации и отключения соответствующих узлов и систем (световые индикаторы). Ниже приведен перечень и описание контрольных ламп и световых индикаторов.

При включении зажигания на короткое время загорается большинство индикаторов для проверки их работоспособности.

Цвета индикаторов обозначают:

  • красный, оранжевый – опасность, важное напоминание;

  • желтый – предупреждение, справка, неисправность;

  • зеленый, синий – подтверждение включения.




    Тахометр





    рис. 3.4. Тахометр (об/мин x 1000)

    Тахометр (рис. 3.4) показывает частоту вращения коленчатого вала двигателя. Чтобы узнать число оборотов двигателя в минуту, нужно показания тахометра умножить на 1000.




    Предупреждение!

    если стрелка тахометра переходит в красный сектор шкалы, это означает, что превышена максимально разрешенная частота вращения коленчатого вала двигателя. двигатель может выйти из строя.




    Сигнализатор image «ABS»

    См. подраздел «Система электронного контроля устойчивости» в разделе «4. ВОЖДЕНИЕ И УПРАВЛЕНИЕ АВТОМОБИЛЕМ».




    Сигнальная лампа надувных подушек безопасности

    image светится красным светом.

    Индикатор загорается при включении зажигания.

    При исправной системе надувных подушек безопасности он погаснет примерно через несколько секунд после включения. Если он не загорается, не гаснет или горит во время движения, это указывает на неисправность в контурах подушек безопасности либо натяжителей ремней безопасности (см. раздел 2. СИДЕНЬЯ, СИСТЕМЫ ПАССИВНОЙ БЕЗОПАСНОСТИ).




    Предупреждение!

    При возникновении аварийной ситуации эти системы могут не сработать. немедленно обратитесь к официальному дилеру LADA.





    многофункциональная сигнальная лампа

    светится красным или оранжевым светом.

    Лампа загорается при включении зажигания и гаснет после запуска двигателя. При некоторых неисправностях лампа может загореться вместе с другими сигнальными лампами. Включение красной лампы сопровождается звуковым сигналом.




    Внимание!

    При загорании этой сигнальной лампы в целях безопасности необходимо немедленно остановить автомобиль, как только это позволят условия движения. для устранения неисправности обратитесь к официальному дилеру LADA.




    Сигнальная лампа системы контроля отработавших газов

    image светится желтым светом.

    Загорается при включении зажигания и выключается вскоре после запуска двигателя (cм. раздел 4. ВОЖДЕНИЕ И УПРАВЛЕНИЕ АВТОМОБИЛЕМ).

    Включение лампы сигнализатора или ее мигание при работающем двигателе указывает на наличие неисправности, требующей устранения.




    Внимание!

    Эксплуатация автомобиля с горящей или мигающей лампой сигнализатора неисправности системы контроля отработавших газов может привести к выходу из строя данной системы, увеличению расхода топлива и ухудшению динамичности автомобиля. необходимо обратиться к официальному дилеру LADA.




    индикатор «Открытых дверей»

    image светится красным светом.

    Данный индикатор служит для предупреждения об от-

    крывании или неплотном закрывании дверей автомобиля (cм. раздел 1. КЛЮЧИ, ДВЕРИ, ОКНА, ПЕДАЛИ).

    индикаторы переключения передач

    image загораются в качестве рекомендации для перехо-

    да на высшую (стрелка вверх) или на низшую (стрелка вниз) передачу.




    Сигнализатор image «аварийное давление в шинах» (в вариантном исполнении)

    См. подраздел «Шины и колеса» в разделе «9. ПРАКТИЧЕСКИЕ СОВЕТЫ».





Спидометр




Спидометр (рис. 3.5) показывает скорость движения автомобиля в км/ч. В зависимости от комплектации автомобиля при превышении скорости 120 км/ч каждые 30 секунд раздается звуковой сигнал длительностью примерно 10 секунд.





рис. 3.5. Спидометр




индикаторы указателя поворота

image мигают зеленым светом.

4 Р.Э. XRAY 49

мигание

Индикаторы мигают при включенных указателях поворота или при включении аварийной световой сигнализации. частое мигание

Вероятен выход из строя лампы указателя поворота либо

соответствующего предохранителя (cм. раздел 8. УХОД ЗА АВТОМОБИЛЕМ).




Сигнализатор image «Отказ тормоза»

См. подраздел «Система электронного контроля устойчивости» в разделе «4. ВОЖДЕНИЕ И УПРАВЛЕНИЕ АВТОМОБИЛЕМ».




Сигнальная лампа разряда аккумуляторной батареи

image светится красным светом.

Загорается при включении зажигания и выключается вскоре после запуска двигателя (cм. раздел 8. УХОД ЗА АВТОМОБИЛЕМ).

Включение лампы при работающем двигателе означает нарушение нормальной работы системы электропитания автомобиля и указывает на неисправность системы зарядки аккумулятора, слабое натяжение или обрыв ремня привода генератора или неисправность самого генератора.




Внимание!

Остановитесь и заглушите двигатель. Свяжитесь с официальным дилером LADA.




Сигнальная лампа температуры охлаждающей жидкости

image светится красным светом.

Этa сигнальная лампа предупреждает о перегреве охлаждающей жидкости двигателя (см. раздел 8. УХОД ЗА АВТОМОБИЛЕМ).

Внимание!

немедленно остановите автомобиль в безопасном месте и дайте двигателю поработать несколько минут на холостом ходу. если сигнализатор не гаснет, заглушите двигатель и как можно скорее обратитесь к официальному дилеру LADA.

Продолжительное движение с горящей контрольной лампой может привести к выходу двигателя из строя в результате перегрева.




Контрольная лампа давления моторного масла

image светится красным светом.

Загорается при включении зажигания и выключается вскоре после пуска двигателя.

Если лампа горит постоянно после запуска двигателя, а также включается во время движения – это свидетельствует об опасном падении давления масла в системах двигателя.

Если лампа включается во время движения автомобиля, следует съехать с проезжей части, немедленно заглушить двигатель и проверить уровень масла (cм. раздел 8. УХОД ЗА АВТОМОБИЛЕМ»).




Внимание!

Эксплуатация автомобиля при включенной контрольной лампе может привести к серьезным повреждениям и выходу двигателя из строя.




Сигнальная лампа включения дальнего света фар

image светится синим светом.

Горит при включенном дальнем свете и при мигании фарами (cм. раздел 3. ПАНЕЛЬ ПРИБОРОВ, СРЕДСТВА УПРАВЛЕ-

НИЯ. «Органы управления и приборы»).

Сигнальная лампа включения передних противотуманных фар

image светится зеленым светом.

Горит при включенных передних противотуманных фарах (cм. раздел 1. КЛЮЧИ, ДВЕРИ, ОКНА, ПЕДАЛИ. «Переключатель световой сигнализации»).




Сигнальная лампа включения заднего противотуманного фонаря

image светится желтым светом.

Горит при включении заднего противотуманного фонаря (cм. раздел 1. КЛЮЧИ, ДВЕРИ, ОКНА, ПЕДАЛИ. «Переключатель световой сигнализации»).




Сигнальная лампа включения фар ближнего света

image загорается зеленым светом при включенном ближнем свете (cм. раздел 1. КЛЮЧИ, ДВЕРИ, ОКНА, ПЕДАЛИ. «Переключатель световой сигнализации»).




Сигнальная лампа о неисправности двигателя

image светится желтым светом.

Загорается при включении зажигания и выключается вскоре после пуска двигателя.

Включение лампы сигнализатора или ее мигание при работающем двигателе указывает на наличие неисправности, требующей устранения.




Сигнализатор image «ESC OFF»

См. подраздел «Система электронного контроля устойчивости» в разделе «4. ВОЖДЕНИЕ И УПРАВЛЕНИЕ АВТОМОБИЛЕМ».





Сигнализатор

«ESC»

См. подраздел «Система электронного контроля устойчивости» в разделе «4. ВОЖДЕНИЕ И УПРАВЛЕНИЕ АВТОМОБИЛЕМ».




Сигнальная лампа минимального уровня топлива в баке image лампа загорается желтым светом при включении зажигания и гаснет через несколько секунд.

Если лампа загорается при движении и раздается непродолжительный звуковой сигнал, как можно скорее заправьте топливный бак. С момента первого загорания сигнальной лампы Вы сможете проехать около 50 км.




Сигнализатор «Ограничителя скорости»

image светится оранжевым светом.

Установленная скорость (см. подраздел «Системы «Круиз-контроль» и «Ограничитель скорости» в разделе «5. СИСТЕМА КОРРЕКЦИИ И ПОМОЩИ ПРИ ВОЖДЕНИИ АВТО-

МОБИЛЯ») отображается в комбинации приборов вместо пунктирной линии, а включение режима ограничения скорости подтверждается на дисплее сообщением «ЛИМИТ» и сигнальной лампой «Ограничителя скорости».




Сигнализаторы регулятора скорости и «Круиз-контроль»

image светятся зеленым светом.

Установленная скорость (см. подраздел «Системы «Кру-

из-контроль» и «Ограничитель скорости» в разделе «5. СИСТЕМА КОРРЕКЦИИ И ПОМОЩИ ПРИ ВОЖДЕНИИ АВТО-

МОБИЛЯ») отображается в комбинации приборов вместо пунктирной линии, а включение режима подтверждается на дисплее сообщением «КРУИЗ» и сигнальной лампой регулятора скорости, которая светится вместе с сигнальной лампой «Круиз-контроль».
