Lada Xray. Электрические стеклоподъемники

Для подъема и опускания стекол передних дверей используются электрические стеклоподъемники, кнопки управления которыми расположены на внутренней панели передних дверей (рис. 1.18; 1.19; 1.21).

Они работают только при включенном зажигании.

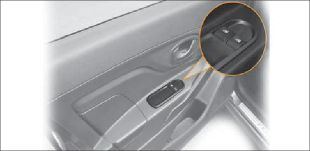

рис. 1.18. блок переключателей на двери водителя

В вариантном исполнении (рис. 1.9) для подъема и опускания стекол задних дверей с места водителя используются кнопки, которые расположены на внутренней панели двери водителя. При этом, в блоке переключателей присутствует кнопка включения блокировки приводов задних стекол («детская блокировка стекол», рис. 1.20).

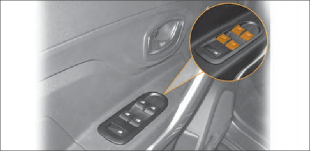

рис. 1.19. блок переключателей на двери водителя

(в вариантном исполнении)

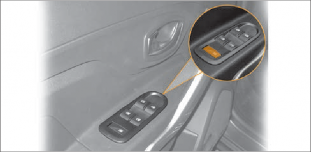

рис. 1.20. Кнопка блокировки стеклоподъемников задних дверей (в вариантном исполнении)

Для подъема и опускания стекол задних дверей в вариантном исполнении (рис. 1.22) на внутренней панели задней двери в блоке переключателей располагается кнопка электрических стеклоподъемников.

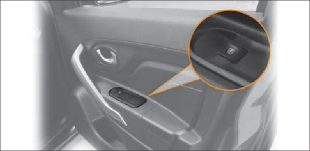

рис. 1.21. Кнопка управления электрическим стеклоподъемником двери переднего пассажира

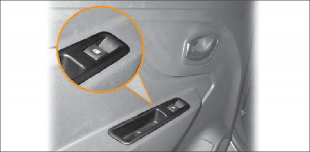

рис. 1.22. Кнопка управления электрического

стеклоподъемника задней двери (в вариантном исполнении)

Кнопки управления стеклоподъемниками имеют три позиции:

• «Подъем стекла» (верхняя нефиксированная крайняя позиция).

• «Выключено» (фиксированная средняя позиция).

• «Опускание стекла» (нижняя нефиксированная крайняя позиция).

Lada Xray. механические стеклоподъемники

Стекла окон задних дверей открываются и закрываются при помощи ручек механических стеклоподъемников, расположенных в панелях задних дверей (рис. 1.23). Стекло задней двери опускается не полностью.

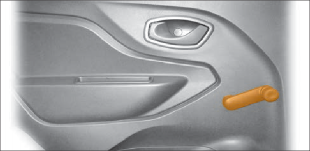

рис. 1.23. ручка механического стеклоподъемника

Предупреждение!

При закрытии окон с электрическими стеклоподъемниками возможно защемление пальцев рук и других частей тела, что может привести к серьезной травме. Поэтому при пользовании электрическими стеклоподъемниками будьте внимательны, особенно если в автомобиле или рядом с ним находятся дети. Убедитесь, что поднимающееся стекло ничего не защемит. В случае защемления

немедленно прекратите подъем стекла и включите его опускание.

Ответственность за неправильное пользование электрическими стеклоподъемниками несет водитель автомобиля. Он должен разъяснить пассажирам правила пользования и предупредить об опасностях при неправильном использовании электрическими стеклоподъемниками. не разрешайте детям пользоваться переключателями электростеклоподъемников!

Выходя из автомобиля, обязательно вынимайте ключ из выключателя зажигания, чтобы отключить электростеклоподъемники и избежать случайного травмирования. В качестве предупреждения об оставленном ключе зажигания при открывании двери водителя звучит трель зуммера иммобилизатора. Также трель будет звучать, но уже в иной тональности, если ключ зажигания вынуть, но оставить включенными габаритные огни.

не высовывайте из открытых окон автомобиля руки и другие части тела, следите, чтобы этого не делали дети.
