Lada Xray. Установка детских удерживающих устройств




Запрещается держать ребенка на коленях во время движения автомобиля. Наиболее безопасно перевозить детей в возрасте до 12 лет на заднем сиденье с использованием детских удерживающих устройств, соответствующих возрасту и весу ребенка.

На Вашем автомобиле для крепления детских удерживающих устройств используются штатные ремни безопасности для взрослых пассажиров.

Безопасное размещение детей в автомобиле возможно только при использовании детских удерживающих устройств, соответствующих требованиям Европейского стандарта ECE R44 (найдите соответствующую информацию на изделии или упаковке).

В зависимости от типа детских удерживающих устройств, используемых в Вашем автомобиле, необходимо правильно выбрать места их установки, руководствуясь предлагаемой ниже таблицей «Схема установки детских удерживающих устройств».

Установка детских удерживающих устройств должна осуществляться в соответствии с инструкцией производителя. Прежде чем устанавливать детское удерживающее устройство против направления движения (спинкой вперед) на сиденье переднего пассажира, обязательно отключите фронтальную подушку безопасности переднего пассажира (см. рис. 2.15). Перед установкой детского удерживающего устройства на заднее среднее сиденье пассажира ремень заднего среднего пассажира установите в положение, при котором нижний язычок вставлен в замок 4 черного цвета (см. рис. 2.10), далее руководствуйтесь рекомендациями производителя детского удерживающего устройства.

Предупреждение!

запрещается установка детского удерживающего устройства против направления движения на сиденье переднего пассажира с активной фронтальной подушкой безопасности.

не оставляйте детей, находящихся в автомобиле, без присмотра.

не изменяйте конструкцию детских удерживающих устройств.









Lada Xray. Установка детских сидений с креплением ISOFIX




Ваш автомобиль оборудован системой крепления ISOFIX, расположенной на боковых частях заднего сиденья, которая позволяет установить детские удерживающие устройства (сиденья) с креплениями ISOFIX, соответствующие требованиям Европейского стандарта ECE R44 (для детей массой не более 18 кг). При выборе детского кресла с креплением ISOFIX необходимо руководствоваться информацией, приведенной в таблице «Схема установки детских сидений с креплением ISOFIX».

В систему крепления ISOFIX входят два нижних кронштейна ISOFIX и кронштейн для верхнего страховочного ремня ISOFIX.

Нижние кронштейны ISOFIX, к которым присоединяются соответствующие фиксаторы детского сиденья с креплением ISOFIX, расположены у основания спинок заднего сиденья. Места их расположения отмечены на спинках специальными пиктограммами «ISOFIX». Перед подсоединением фиксаторов детского сиденья с креплением ISOFIX необходимо освободить зону расположения нижних кронштейнов ISOFIX, разместив замки задних ремней безопасности по линии стыка подушки и спинки заднего сиденья.

Убедитесь в том, что замки задних ремней безопасности не препятствуют установке детского сиденья с креплением ISOFIX. Подсоедините фиксаторы детского сиденья с креплением ISOFIX в соответствии с инструкцией производителя данного сиденья.

Кронштейны для верхнего страховочного ремня ISOFIX расположены в нижней части спинки заднего сиденья со стороны багажного отделения и отмечены специальными этикетками (рис. 2.17). После закрепления верхнего страховочного

троса ISOFIX отрегулируйте его натяжение в соответствии с инструкцией производителя данного сиденья.

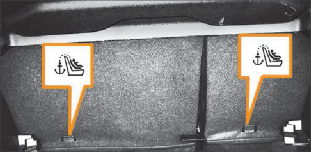

рис. 2.17. Кронштейны для верхнего страховочного ремня ISOFIX




Предупреждение!

детское сиденье с креплением ISOFIX может устанавливаться в Вашем автомобиле только в том случае, если оно соответствует требованиям европейского стандарта еСе R44 (найдите соответствующую надпись на изделии или упаковке).

Следите за тем, чтобы во время установки фиксаторы детского сиденья с креплением ISOFIX не повредили ленту ремней безопасности заднего сиденья.

Установка детского сиденья с креплением ISOFIX должна осуществляться в соответствии с инструкцией производителя данного сиденья.

Схема установки детских удерживающих устройств







Весовая группа детского удерживающего

устройства




Тип детского удерживающего устройства

Сиденье переднего пассажира

Задние сиденья пассажиров

подушка безопасности АКТИВНА

подушка безопасности ОТКЛЮЧЕНА




боковые




среднее

«0» < 10 кг

(примерно 0–6 месяцев)




Поперечная люлька




X




X




U (1)




X

«0+» < 13 кг

(примерно 6–18 месяцев)

Сиденье, устанавливаемое против направления движения




Х




U




U




U




«I» 9–18 кг

(примерно 9 месяцев – 3,5 года)

Сиденье, устанавливаемое против направления движения




X




U




U




U

Сиденье, устанавливаемое по направлению движения




UF




U




U




U

«II» 15–25 кг

(примерно 3,5–6 лет)

Сиденье, устанавливаемое по направлению движения




UF




U




U




U

«III» 22–36 кг

(примерно 6–12 лет)

Сиденье, устанавливаемое по направлению движения




UF




U




U




U





U – место пригодно для «универсальной» категории детских удерживающих устройств, официально утвержденных для этой весовой категории.

UF – место пригодно для «универсальной» категории детских удерживающих устройств, устанавливаемых по направлению движения и официально утвержденных для этой весовой категории.

X – место не пригодно для установки детских удерживающих устройств для детей этой весовой категории.

(1) – детское удерживающее устройство устанавливается поперек автомобиля и занимает два пассажирских места; ребенка следует располагать головой в противоположной от двери стороне.

Схема установки детских сидений с креплением ISOFIX







Весовая категория ребенка




Размерный класс ISOFIX (1)

Положение систем крепления ISOFIX на автомобиле

правое боковое место заднего сиденья

левое боковое место заднего сиденья




Категория «0» < 10 кг

(примерно 0–6 месяцев)

F (Поперечная люлька)

X

Х

G (Поперечная люлька)

Х

X

E (Сиденье против направления движения)

X

Х




Категория «0+» < 13 кг

(примерно 6–18 месяцев)

E (Сиденье против направления движения)

IL(2) (3)

Х

D (Сиденье против направления движения)

X

X

C (Сиденье против направления движения)

X

X




Категория «1» 9–18 кг

(примерно 9 месяцев – 3,5 года)

D (Сиденье против направления движения)

X

X

C (Сиденье против направления движения)

X

X

B (Сиденье по направлению движения)

IUF

IUF

B1 (Сиденье по направлению движения)

IUF

IUF

A (Сиденье по направлению движения)

IUF

IUF





IUF – место пригодно для установки «универсального» детского удерживающего устройства ISOFIX данного размерного класса.

IL – место пригодно для установки «полууниверсального» детского удерживающего устройства ISOFIX данного размерного класса.

х – место, не пригодное для установки детского удерживающего устройства ISOFIX.

  1. – Размерный класс ISOFIX определяется прописными буквами от A до G, которые указываются на детских удерживающих устройствах ISOFIX.

  2. – Для размещения детского удерживающего устройства данного размерного класса необходимо сиденье переднего пассажира переместить вперед.

  3. – На дату публикации рекомендуемым детским удерживающим устройством данного размерного класса ISOFIX является сиденье «Maxi Cosi Cabriofix» с базой ISOFIX «Familyfix».
