LADA VESTA. ОБИВКА ЗАДНЕЙ ПОЛКИ - СНЯТИЕ И УСТАНОВКА

Установить автомобиль на рабочее место.

Открыть капот и отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).

Снять подушку заднего сиденья.

Отвернуть болты нижнего крепления правого и левого ремней безопасности (головка сменная 14, вороток).

Опустить спинки заднего сиденья.

Снять обивку арки боковины правую и левую.

Отвернуть с правой и левой стороны винт 2, рисунок 9-1, самонарезающий крепления обивки 1 окна боковины (головка сменная Torx 20, вороток).

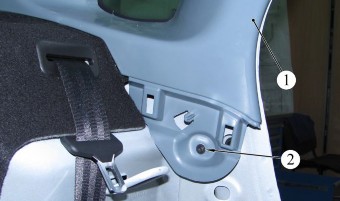

Рисунок 9-1 - Крепление обивки окна боковины:
1 - обивка окна боковины;
2 - винт самонарезающий крепления обивки окна боковины

Отсоединить обивку окна боковины от кузова, потянув за обивку с усилием преодолевающим усилие пластмассовых держателей.

Извлечь пластмассовые кнопки 2, рисунок 9-2, крепления обивки 1 полки багажника (приспособление типа 12770 ф. "Stahlwille").

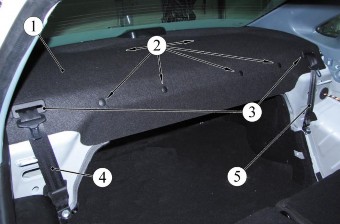

Рисунок 9-2 - Обивка полки багажника:

1 - обивка полки багажника;

2 - кнопка крепления обивки полки багажника;

3 - прокладка ремня безопасности заднего;

4 - ремень безопасности правый;

5 - ремень безопасности левый



Извлечь из отверстий в обивке полки прокладки 3 ремней безопасности правого 4 и левого 5 (отвертка плоская).

Снять обивку полки багажника в сборе с обивкой окна боковины правой и левой, продев в отверстия в обивке полки ремни безопасности и отсоединив колодку жгута проводов от дополнительного сигнала торможения, установленного на обивку полки.

Отвернуть для каждой из сторон по три винта 4, рисунок 9-3, самонарезающих крепления обивки 1 и 2 окна боковины к обивке 3 полки, разъединить детали (головка сменная Torx Т20, вороток).

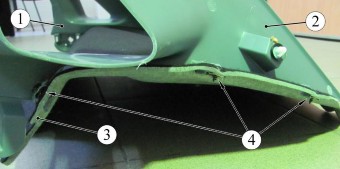

Рисунок 9-3 - Крепление обивки окна боковины:

1 - обивка окна боковины правая;

2 - обивка окна боковины левая;

3 - обивка полки багажника;

4 - винт самонарезающий крепления обивки окна боковины



Установку производить в порядке, обратном снятию.

Момент затяжки болтов крепления ремней безопасности от 38 до 50 Н.м (от 3,8 до 5,0 кгс.м) (головка сменная 14, ключ моментный).

Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям данной ТИ и ТУ 017200-254-0023934 в объеме выполненных работ.
