LADA VESTA. СИДЕНЬЯ - СНЯТИЕ И УСТАНОВКА

Установить автомобиль на рабочее место.

Открыть капот и отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).

Снятие переднего сиденья.

Отжать рычаг 4, рисунок 8-1, вверх и передвинуть сиденье 1 в крайнее заднее положение.

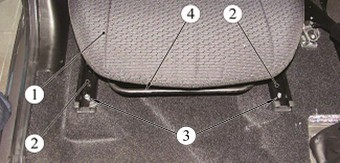

Рисунок 8-1 - Переднее крепление салазок:

1 - сиденье переднее;

2 - салазки;

3 - болт переднего крепления салазок;

4 - рычаг механизма перемещения переднего сиденья



Отвернуть два болта 3 крепления салазок 2 (головка сменная Torx Т40, вороток).

Отжать рычаг и передвинуть сиденье в крайнее переднее положение.

Отвернуть два задних болта 1, рисунок 8-2, крепления салазок, отсоединить колодки жгута проводов заднего от сиденья, снять сиденье (головка сменная Torx Т40, вороток).

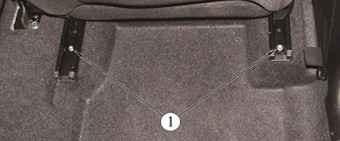

Рисунок 8-2 - Заднее крепление салазок:
1 - болт заднего крепления салазок


Снятие заднего сиденья.

Взять руками за передний край подушки 1, рисунок 8-3, заднего сиденья и потянуть вверх до выхода петли 2 каркаса подушки из отверстия фиксатора 3 на кузове. Повторить данную операцию с другой стороны сиденья.

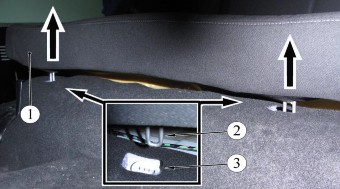

Рисунок 8-3 - Переднее крепление подушки заднего сиденья:
1 - подушка заднего сиденья;
2 - петля подушки заднего сиденья;
3 - фиксатор

Взяться за подушку 1, рисунок 8-4, заднего сиденья, сдвинуть ее назад, в сторону багажника, затем приподнять задний край подушки для вывода петли 2 каркаса подушки из захвата 3 на кузове. Повторить данную операцию с другой стороны сиденья, извлечь подушку заднего сиденья из салона автомобиля.

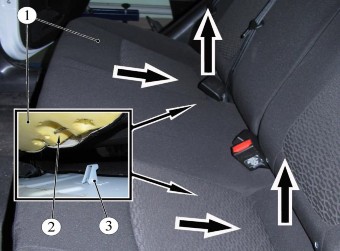

Рисунок 8-4 - Заднее крепление подушки заднего сиденья:
1 - подушка заднего сиденья;
2 - петля подушки заднего сиденья;
3 - захват


Отвернуть болт 5, рисунок 8-5, крепления замка правого ремня безопасности и нижней точки крепления среднего ремня безопасности (головка сменная 14, вороток).

Отвернуть болт 3 крепления кронштейна спинки заднего сиденья к полу кузова (головка сменная 14, вороток).

Наклонить спинку 4 правую и спинку 6 левую вперед, потянув вверх фиксаторы 1 и 2.

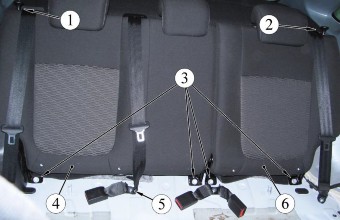

Рисунок 8-5 - Крепление спинки заднего сиденья:

1 - фиксатор правой спинки заднего сиденья;

2 - фиксатор левой спинки заднего сиденья;

3 - болт крепления кронштейна спинки заднего сиденья;

4 - спинка заднего сиденья правая;

5 - болт крепления замка правого и нижней точки среднего ремня безопасности;

6 - спинка заднего сиденья левая


Отвернуть болты 1, рисунок 8-6, крепления кронштейнов левой 2 спинки заднего сиденья, снять спинку (головка сменная 14, вороток).

Отвернуть болты 1 крепления кронштейнов правой 3 спинки заднего сиденья, снять спинку (головка сменная 14, вороток).

Установить сиденье в порядке, обратном снятию.
При установке передних сидений нанести на трущиеся поверхности салазок смазку типа "Фиол-1". Норма расхода 10 г на одно сиденье.

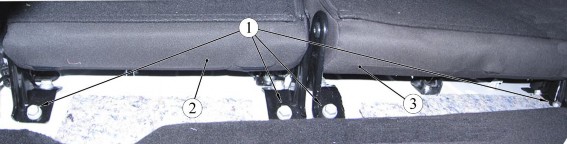

Рисунок 8-6 - Крепление спинки заднего сиденья:
1 - болт крепления кронштейна спинки заднего сиденья; 2 - спинка заднего сиденья левая; 3 - спинка заднего сиденья правая


Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям данной ТИ и ТУ 017200-254-0023934 в объеме выполненных работ.
