LADA VESTA. КРЫЛО ПЕРЕДНЕЕ - СНЯТИЕ И УСТАНОВКА

Установить автомобиль на двухстоечный подъемник и затормозить стояночным тормозом (подъемник электрогидравлический типа П 3,2 Г).

Открыть капот и отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).

Ослабить болты крепления переднего колеса, вывесить автомобиль (головка сменная 17, удлинитель, гайковерт).

Отвернуть болты крепления переднего колеса и снять колесо (головка сменная 17, удлинитель, гайковерт).

Снять бампер передний согласно требованиям раздела 1 данной ТИ.

Отвернуть болты крепления блок-фары, снять блок-фару согласно требованиям ТИ 3100.25100.20587.

Отвернуть семь винтов 4, рисунок 7-1, крепления щитка 3 к переднему крылу (головка сменная Torx Т20, вороток).

Извлечь держатели 1 щитка переднего крыла, снять щиток (отвертка плоская).

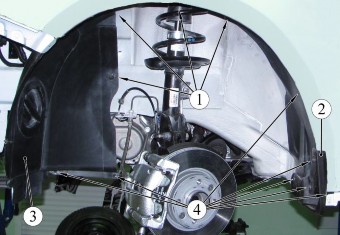

Рисунок 7-1 - Крепление щитка переднего крыла:

1 - держатели щитка переднего крыла;

2 - фартук грязезащитный переднего крыла;

3 - щиток переднего крыла;

4 - винт самонарезающий крепления щитка переднего крыла












Отвернуть семь болтов 2, рисунок 7-2, крепления переднего крыла 1 к кузову, снять крыло (головка сменная 10 или Torx T30, вороток).

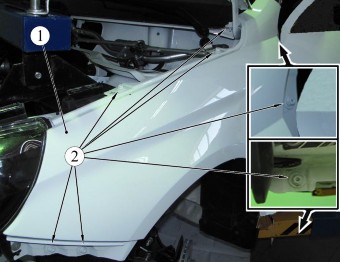

Рисунок 7-2 - Крепление переднего крыла:

1 - крыло переднее;

2 - болт крепления переднего крыла








Установку переднего крыла производить в порядке обратном снятию, при этом;

-установить и предварительно завернуть болты крепления крыла (головка сменная 10 или Torx T30, удлинитель, вороток).

- отрегулировать зазоры (обеспечить равномерность зазоров) между передним крылом, капотом и передней дверью (линейка, молоток резиновый).

- выполнить окончательную затяжку болтов крепления крыла, обеспечивая требования по сопряжению крыла с панелями кузова (головка сменная 10 или Torx T30, удлинитель, вороток).

Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям данной ТИ и ТУ 017200-254-0023934 в объеме выполненных работ.
