1.4.1

Lada Vesta. Функция антисканирования ЦБКЭ

КСУД имеет дополнительную защиту: после трех неудачных попыток аутентификации с ЦБКЭ КСУД переходит в нерабочий режим ("защищенное состояние"). В этом режиме блокировка запуска двигателя не может быть снята.

В нерабочем режиме при каждом включении зажигания КСУД передает по шине CAN сигнал о своем "защищенном состоянии", без какой-либо коммуникации с ЦБКЭ. Чтобы выйти из этого режима необходимо выполнить следующие действия:

- повернуть ключ зажигания в положение "ВКЛ" минимум на 10 с;

- затем повернуть ключ зажигания в положение "ВЫКЛ" до конца фазы блокировки питания КСУД (около 30 с).

При следующем включении зажигания КСУД будет находиться в рабочем режиме и возобновит кодированный обмен данными с ЦБКЭ.





2 Функции системы


Система контроля доступа автомобиля выполняет следующие функции:

- функция радиочастотного доступа;

- функция блокировки / разблокировки замков дверей;

- противоугонная функция;

- функция охранной сигнализации.

2.1 Функция радиочастотного доступа

Функция РЧ-доступа является составной частью функции блокировки / разблокировки замков дверей и предназначена для дистанционной блокировки / разблокировки замков дверей.





2.1.1 Архитектура

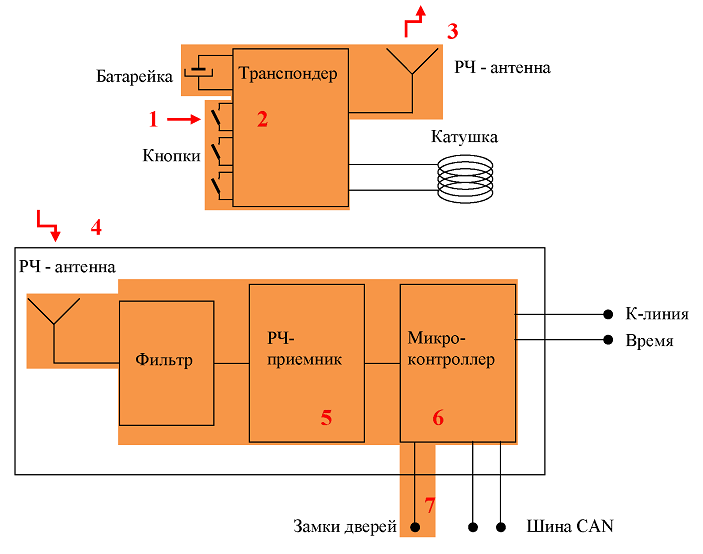

На схеме (рисунок 2-1) представлены компоненты, которые используются для функции РЧ-доступа и нумерация, поясняющая последовательность действий, начиная с момента нажатия кнопки на ПДУ и заканчивая командой на моторедуктор замка двери.









Рисунок 2-1 - Схема функционирования системы в режиме радиочастотного доступа











2.1.2 Порядок работы

Функция доступа запускается нажатием на одну из кнопок ПДУ (1). Транспондер получает запрос (2) и отправляет кодированное сообщение через антенну на частоте 433 МГц (3). Если ПДУ находится в зоне приема, антенна ЦБКЭ принимает кодированное сообщение и передает его в РЧ-приемник (4). После этого РЧ-приемник расшифровывает сообщение (5) и передает информацию в микроконтроллер. Микроконтроллер проверяет, действительно ли сообщение пришло со "своего" ПДУ (6). Если ПДУ опознан, микроконтроллер выполняет запрос и дает команду актуатору замка двери (7).

Если процедура РЧ-доступа завершается некорректно, то возможно это происходит по следующим причинам (конкретная причина выявляется после проведения диагностики системы контроля доступа):

- ПДУ находится вне зоны приема;

- ПДУ не опознан ЦБКЭ;

- ПДУ не синхронизирован с ЦБКЭ (код РЧ-доступа в ПДУ находится вне диапазона данных по кодам в ЦБКЭ) - в данном случае необходимо выполнить процедуру обучения.
