LADA VESTA. КОМПРЕССОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ

5.3

LADA VESTA. КОМПРЕССОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ

Снятие

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и отсоединить клемму провода "массы" от аккумуляторной батареи (подъемник электро-гидравлический типа П-3,2 Г, ключ гаечный 10).

Выгрузить хладагент из системы кондиционирования автомобиля в соответствии с требованиями раздела 1 данной ТИ и требованиями инструкции на оборудование.

Отвернуть болты крепления переднего правого колеса, поднять автомобиль на высоту, удобную для работы, снять колесо (головка сменная 17, вороток).

Отвернуть десять винтов 2, рисунок 5-4, крепления щитка 3 переднего крыла, извлечь четыре пистона 1, снять щиток (головка сменная Torx T20, вороток, отвертка плоская).

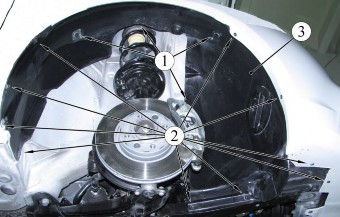

Рисунок 5-4 - Щиток переднего крыла:
1 - пистон крепления щитка переднего крыла;
2 - винт самонарезающий крепления щитка переднего крыла;
3 - щиток переднего крыла

Отвернуть тринадцать болтов 1, рисунок 5-5, крепления брызговика 2 двигателя, снять брызговик (головка сменная 10, вороток и удлинитель).

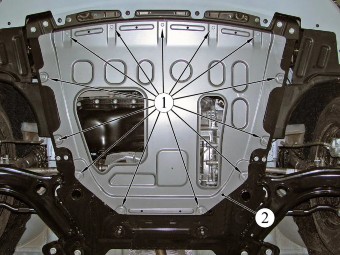

Рисунок 5-5 - Брызговик двигателя:
1 - болт крепления брызговика двигателя;
2 - брызговик двигателя

Снять заглушку натяжного ролика 1, рисунок 5-6, ослабить гайку 3 крепления и перевести натяжной ролик в верхнее положение (головка сменная 13, Torx T55, вороток).
Снять ремень со шкива компрессора.

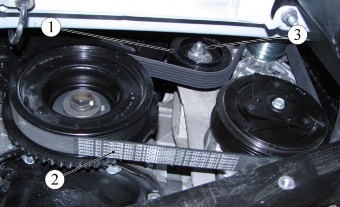

Рисунок 5-6 - ремень привода навесных агрегатов
1 - ролик натяжной;
2 - ремень привода навесных агрегатов;
3 - гайка крепления ролика

Отвернуть болты 3, рисунок 5-7, крепления трубопроводов высокого 1 и низкого 2 давления к компрессору 4, отсоединить трубопроводы от компрессора. На трубопроводы и в отверстия компрессора установить технологические заглушки (головка сменная 8, вороток).

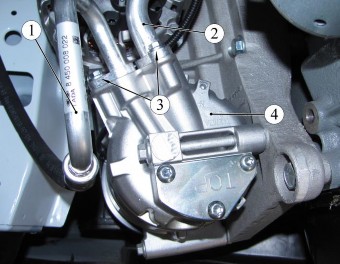

Рисунок 5-7 - Отсоединение трубопроводов от компрессора:
1 - трубопровод компрессора высокого давления;
2 - трубопровод компрессора низкого давления;
3 - болт крепления трубопровода;
4 - компрессор

Отсоединить колодку 2, рисунок 5-8, жгута проводов от электромагнитной муфты компрессора 1.

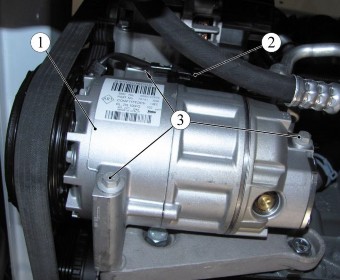

Рисунок 5-8 - Крепление компрессора:
1 - компрессор;
2 - колодка жгута проводов;
3 - болт крепления компрессора

Отвернуть болты 3 крепления компрессора, снять компрессор (головка сменная 10, вороток).

Установка

Установку компрессора проводить в последовательности, обратной снятию.

При этом:

- перед присоединением трубопроводов установить на трубопроводы новые уплотнительные кольца, на уплотнительные кольца нанести масло компрессорное.

Момент затяжки болта крепления блока трубопроводов к испарителю 6. 8 Н.м (0,6. 0,8 кгс.м) (головка сменная 8, вороток и удлинитель, ключ моментный).
Установить ремень привода навесных агрегатов на шкив компрессора.
Произвести натяжение ремня привода навесных агрегатов, для этого:

- перевести натяжной ролик в нижнее положение в направлении по часовой стрелке и затянуть гайку крепления натяжного ролика. Момент затяжки гайки 30.36 Н.м (3,0.3,6 кгс.м) (головка сменная 13, Torx T55, вороток, ключ моментный).

Выполнить вакуумирование системы кондиционирования и загрузить систему хладагентом согласно требованиям инструкции по эксплуатации на сервисное оборудование (хладагент R134a или HFO (1234) yf, в зависимости от комплектации, норма загрузки 390 ± 20 г).
Проверить работу системы кондиционирования.
