LADA VESTA. КОНДЕНСАТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ

Снятие

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом, отсоединить клемму провода "массы" от аккумуляторной батареи (подъемник электро-гидравлический типа П-3,2Г, ключ гаечный 10).

Выгрузить хладагент из системы кондиционирования автомобиля, в соответствии с разделом 1 данной ТИ и требованиями инструкции на оборудование.

Снять передний бампер в соответствии с требованиями ТИ 3100.25100.20589.

Отвернуть восемь болтов 1, рисунок 5-1, крепления передней балки 3 к кузову, снять балку (головка сменная 10, вороток).

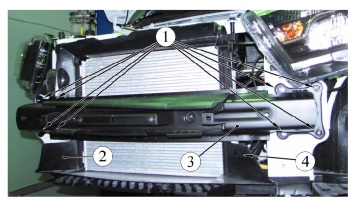

Рисунок 5-1 - Балка переднего бампера:

1 - болт крепления балки;

2 - диффузор;

3 - балка переднего бампера;

4 - датчик температуры окружающей среды

Извлечь из отверстия в диффузоре 2 датчик 4 температуры окружающей среды.

Снять диффузор, отсоединив его от блока радиаторов.

Отвернуть болты 4, рисунок 5-2, крепления трубопроводов 1 и 3 к конденсатору 2, отсоединить трубопроводы. Установить на трубопроводы и в отверстия конденсатора технологические заглушки (головка сменная 10, удлинитель, вороток).

Отжать верхний 5 и нижний 6 фиксаторы, вывести конденсатор из зацепления с фиксаторами, извлечь другую сторону конденсатора из держателей.

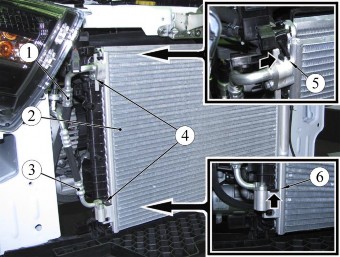

Рисунок 5-2 - Крепление конденсатора и трубопроводов:

1 - трубопровод компрессора;

2 - конденсатор;

3 - трубопровод испарителя;

4 - болт крепления трубопровода;

5 - фиксатор конденсатора верхний;

6 - фиксатор конденсатора нижний

Установка

Установку конденсатора производить в порядке обратном снятию.

При этом:

- перед присоединением трубопроводов, долить в конденсатор компрессорное масло в количестве 15 см3 (масло компрессорное PAG K-105 или PS - D1, в зависимости от комплектации);

- установить на трубопроводы новые уплотнительные кольца, на уплотнительные кольца нанести масло компрессорное.

Момент затяжки болтов крепления трубопроводов к конденсатору 6.8 Н.м (0,6.. .0,8 кгс.м) (головка сменная 8, вороток и удлинитель, ключ моментный).

Выполнить вакуумирование системы кондиционирования и загрузить систему хладагентом согласно требованиям инструкции по эксплуатации на сервисное оборудование (хладагент R134a или HFO (1234) yf, в зависимости от комплектации, норма загрузки 390 ± 20 г).

Проверить работу системы кондиционирования.
