LADA VESTA. ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОКОРРЕКТОРА СВЕТА ФАР, ВЫКЛЮЧАТЕЛЬ ЗАМКА БАГАЖНИКА - СНЯТИЕ / УСТАНОВКА


Снятие


Установить автомобиль на рабочее место, затормозить стояночным тормозом, выключить зажигание. Поднять капот, отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).
Преодолевая сопротивление фиксаторов снять крышку 1, рисунок 6-1, блока предохрани-телей








Рисунок 6-1 - Переключатель электрокорректора света фар:

1 - крышка блока предохранителей;

2 - панель приборов;

3 - переключатель электрокорректора света фар;

4 - выключатель замка багажника






Отсоединить колодку 1, рисунок 6-2, жгута проводов панели приборов от переключателя
2 электрокорректора света фар.

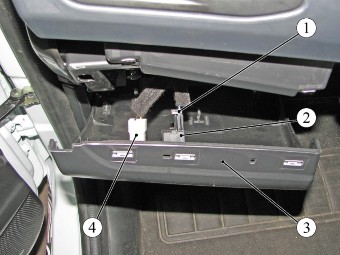

Рисунок 6-2 - Колодки жгута проводов панели приборов:
1 - колодка жгута проводов панели приборов к переключателю электрокорректора света фар;
2 - переключатель электрокорректора света фар;
3 - крышка блока предохранителей;
4 - колодка жгута проводов панели приборов к выключателю замка багажника








Отсоединить колодку 4 жгута проводов панели приборов от выключателя замка багажника.
Нажать на фиксаторы и снять переключатель 1, рисунок 6-3, электрокорректора света фар с крышки 2 блока предохранителей.

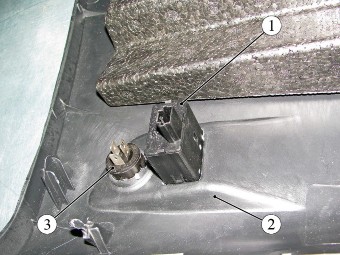

Рисунок 6-3 - Снятие переключателя электрокорректора света фар и выключателя замка багажника:
1 - переключатель электрокорректора света фар;
2 - крышка блока предохранителей
3 - выключатель замка багажника




Нажать на фиксаторы и снять выключатель 3 замка багажника с крышки блока предохранителей.




Установка

Установку переключателя 3, рисунок 6-1, электрокорректора света фар и выключателя 4 замка багажника выполнять в порядке обратном снятию.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934 пп. 1.19.21.3, 1.19.21, 2.3.
