LADA VESTA. КОМБИНАЦИЯ ПРИБОРОВ - СНЯТИЕ / УСТАНОВКА



 Снятие






Установить автомобиль на рабочее место, затормозить стояночным тормозом, выключить зажигание. Поднять капот, отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).

Отвернуть два винта 1, рисунок 5-1, самонарезающих крепления щитка 2 панели приборов (насадка T20, отвертка).

Преодолевая сопротивление фиксаторов потянуть на себя верхнюю часть щитка 2 панели приборов и снять щиток.

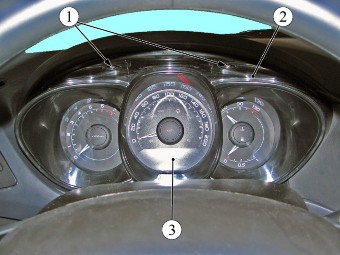

Рисунок 5-1 - Комбинация приборов:

1 - винт самонарезающий;

2 - щиток панели приборов;

3 - комбинация приборов






Отвернуть два винта 1, рисунок 5-2, самонарезающих крепления комбинации 2 приборов к панели 3 приборов (насадка T20, отвертка).

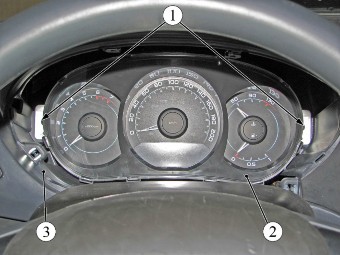

Рисунок 5-2 -Снятие комбинации приборов:
1 - винт самонарезающий;
2 - комбинация приборов;
3 - панель приборов








Извлечь комбинацию 1, рисунок 5-3, приборов из панели 2 приборов, отсоединить колодку 3 жгута проводов панели приборов от комбинации приборов и снять комбинацию приборов.

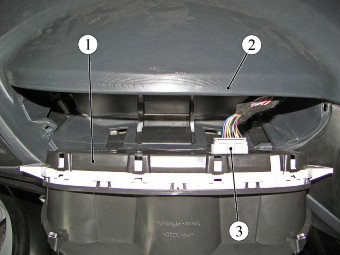

Рисунок 5-3 - Колодка жгута проводов панели приборов:
1 -комбинация приборов;
2 - панель приборов;
3 - колодка жгута проводов панели приборов к комбинации приборов






Установка

Установку комбинации приборов выполнять в порядке обратном снятию.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934 пп. 1.19.21.3, 1.19.21, 2.3.
