LADA VESTA. ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ LADA VEST А -СНЯТИЕ / УСТАНОВКА ОСНОВНЫХ УЗЛОВ И ДЕТАЛЕЙ







1 ОБЩЕЕ ОПИСАНИЕ СИСТЕМЫ, ОСОБЕННОСТИ УСТРОЙСТВА И РАБОТЫ

Электрооборудование выполнено по однопроводной схеме - отрицательные выводы источников и потребителей электроэнергии соединены с кузовом автомобиля, который выполняет функцию второго провода. Номинальное напряжение 12 В.

Основные цепи питания автомобиля защищены плавкими предохранителями. Прежде чем заменить перегоревший предохранитель необходимо выяснить причину его перегорания и устранить ее.

Внимание! При ремонте автомобиля и системы электрооборудования необходимо отсоединить клемму провода "массы" от аккумуляторной батареи.

При эксплуатации автомобиля и при проверке схемы электрооборудования автомобиля не допускается применять предохранители, не предусмотренные конструкцией автомобиля.


2

LADA VESTA. АККУМУЛЯТОРНАЯ БАТАРЕЯ - СНЯТИЕ / УСТАНОВКА

Снятие

Установить автомобиль на рабочее место, затормозить стояночным тормозом, выключить зажигание, поднять капот.

Внимание!

Перед отсоединением клемм с выводов аккумуляторной батареи необходимо:

- дождаться остановки электровентилятора системы охлаждения двигателя;

- дождаться окончания процедуры сохранения данных в ЭБУ (1 мин).

Внимание!

Запрещается снимать клеммы с выводов аккумуляторной батареи при включенном зажигании, поскольку это может вызвать ошибки в работе контроллера ЭСУД или привести к отказам компонентов электрооборудования.

Внимание!

Надежность визуального указателя состояния аккумуляторной батареи не гарантируется при послепродажном обслуживании, поэтому нельзя использовать визуальный указатель как средство контроля состояния аккумуляторной батареи.

Ослабить затяжку гайки 7, рисунок 2-1, болта крепления клеммы провода "массы" аккумуляторной батареи (ключ гаечный 10).

Отсоединить клемму 6 провода "массы" от аккумуляторной батареи 8.

Снять крышку 3 плюсовой клеммы.

Ослабить затяжку гайки 1 болта крепления клеммы плюсового провода аккумуляторной батареи (ключ гаечный 10).

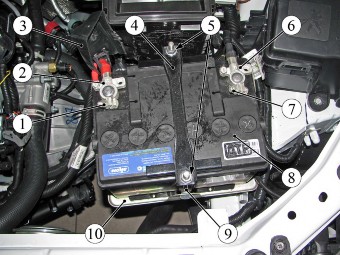

Рисунок 2-1 - Установка аккумуляторной батареи на автомобиле:

1 - гайка болта крепления клеммы плюсового провода;

2 - клемма плюсового провода;

3 - крышка клеммы;

4 - планка крепления аккумуляторной батареи;

5 - гайка крепления планки аккумуляторной батареи;

6 - клемма провода "массы";

7 - гайка болта крепления клеммы провода "массы";

8 - аккумуляторная батарея;

9 - стяжка крепления планки аккумуляторной батареи;

10 - площадка аккумуляторной батареи









Снять клемму 2 плюсового провода.

Отвернуть две гайки 5 и снять планку 4 (ключ гаечный 13).

Снять аккумуляторную батарею.

Установка

Очистить клеммы аккумуляторной батареи и клеммы проводов и нанести на них тонкий слой смазки, при наличии белого налета на клеммах удалить его шлифовальной шкуркой (вазелин технический ВТВ-1 в аэрозольной упаковке, шкурка шлифовальная зернистостью не бо-лее10-П или фетр с абразивной пастой ПМА-2).

Установить аккумуляторную батарею 8 в порядке обратном снятию. Момент затяжки гаек

5 крепления планки аккумуляторной батареи 3.5 Н.м (0,3.0,5 кгс.м) (головка сменная 13, ключ моментный).

Убедиться в надежности крепления аккумуляторной батареи на площадке.

Внимание!

Плохой контакт вызывает сбои при запуске двигателя или заряде аккумуляторной батареи от бортовой сети.

Момент затяжки гайки 1 болта крепления клеммы плюсового провода к аккумуляторной батарее 4.6 Н.м (0,4. 0,6 кгс.м) (головка сменная 10, ключ моментный).

Момент затяжки гайки 7 болта крепления клеммы провода "массы" к аккумуляторной батарее 4.6 Н.м (0,4. 0,6 кгс.м) (головка сменная 10, ключ моментный).

Установить крышку 3 на плюсовую клемму.

Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям настоящей технологической инструкции и ТУ 017200-254-00232934, пп. 1.19.21.1, 1.19.21.2, 1.19.21.3.
