LADA VESTA. ФОНАРЬ ЗАДНИЙ ПРОТИВОТУМАННЫЙ - СНЯТИЕ / УСТАНОВКА




Фонарь 1, рисунок 11-1, задний противотуманный установлен в нижней части заднего бампера 2 автомобиля. В качестве источников света в фонаре заднем противотуманном применены светоизлучающие диоды. Конструкция фонаря неразборная. В случае выхода из строя 2-х или более источников света, фонарь задний противотуманный заменяется в сборе.

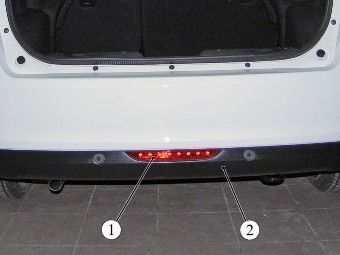

Рисунок 11-1 - Фонарь задний противотуманный:
1 - фонарь задний противотуманный;
2 - бампер задний


Снятие

Установить автомобиль на двухстоечный подъемник (подъемник электрогидравлический типа П-3,2 Г грузоподъемностью 3,2 т).

Выключить зажигание, поднять капот, отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).

Поднять автомобиль на высоту, удобную для выполнения работы.

Отвернуть два винта 1, рисунок 11-2, самонарезающих крепления фонаря 2 заднего противотуманного к заднему бамперу 4 и извлечь фонарь задний противотуманный из гнезда в бампере заднем (насадка сменная T20, вороток).






Рисунок 11 -2 - Крепление фонаря заднего противотуманного:
1 - винт самонарезающий;
2 - фонарь задний противотуманный;
3 - разъем жгута проводов заднего бампера;
4 - бампер задний





Отсоединить разъем 3 жгута проводов заднего бампера от разъема фонаря 2 заднего противотуманного и снять фонарь.


Установка
Установку фонаря 1, рисунок 11 -1, заднего противотуманного выполнять в порядке обратном снятию.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934 пп.1.19.21.3, 1.19.21.6 в объеме выполненных работ.
