Настоящее
руководство по эксплуатации распространяется на радиоприемник LADA
Vesta (далее по тексту радиоприем-ник или изделие), устанавливаемый
в автомобили LADA Vesta и предназначено для изучения состава,
принципов работы, технических характеристик, правил эксплуатации и
техни-ческого обслуживания изделия. В документе содержатся сведения
о назначении, составе, характеристиках, порядке подготовки к работе,
применении изделия по назначению, хранении и транспортировании.
Примечание.
Гарантия не распространяется на повреждения, вы-званные небрежным
обращением с радиоприемником или неквали-фицированным ремонтом, а
также на изделия с внешними повреждениями.
Описание радиоприемника
Внешний вид

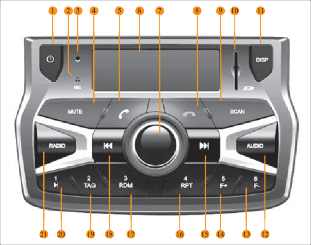

1.1.1 На рисунке 1 представлен внешний вид лицевой панели
радиоприемника LADA Vesta.
Рис. 1. Внешний вид и форма лицевой панели радиоприемника
LADA Vesta
Описание органов управления
Описание органов управления, обозначенных цифрами на
рисунке 1, приведено в таблице 1.
69
Таблица 1
№
Наименование органа управления
Обозначение органа управления
1
Кнопка включения/выключения радиоприемника
2
Микрофон
3
КнопкаReset,
сброс текущих настроек
4
Кнопка выключения звука
MUTE
5
Кнопка входа в режим«Телефон»,
прием входящего звонка
6
Дисплей
7
Ручка энкодера многофункциональная
8
Кнопка выхода из режима«Телефон»в
предыдущий режим, отбой входящего звонка
9
Многофункциональная кнопка
SCAN
10
Слот для карты памятиSD
11
Многофункциональная кнопка
DISP
12
Многофункциональная кнопка
AUDIO
13
Многофункциональная кнопка
6 F-
14
Многофункциональная кнопка
5 F+
15
Многофункциональная кнопка
16
Многофункциональная кнопка
4 RPT
17
Многофункциональная кнопка
3 RDM
18
Многофункциональная кнопка
19
Многофункциональная кнопка
2 TAG
20
Многофункциональная кнопка
14I
21
Многофункциональная кнопка
RADIO
70
Для сброса установок радиоприемника в заводские
настройки в соответствии с таблицей 2 необходимо вос-
пользоваться функцией «Сброс в меню системных настроек»
(см. п. 6.3).
Описание дисплея

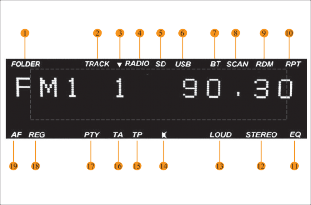

На рисунке 2 представлен внешний вид дисплея.
Параметр
Установка
Показания часов
Сброс показаний
СТ
Вкл.
AM
Вкл.
ВТ
Вкл.
AF
Выкл.
Веер
Вкл.
Шумоподавление
Выкл.
BASS
0
TRE
0
BAL
0
FAD
0
EQ
Выкл.
RDS PTY
Выкл.
PTY REG
Выкл.
Тонокомпенсация
Выкл.
Громкость
10
Содержимое ячеек памяти
Неизменно
Позиция остановки аудиопроигрывателя
Не сохраняется
Информация о подключенном телефоне
Сохраняется
Сохраненные телефонные номера
Не сохраняется
Таблица 2
Рис. 2. Дисплей радиоприемника
– индикатор номера папки;
– индикатор номера воспроизводимого трека;
– окно воспроизведения;
– индикатор режима«Радио»;
– индикатор режима воспроизведения с карты памятиSD;
– индикатор режима воспроизведенияUSB-флеш-на-
копителя;
– индикатор подключения к радиоприемнику устройства
по каналу«Bluetooth®»;
– индикатор режима сканирования радиостанций;
– индикатор режима случайного воспроизведения
треков;
71
– индикатор режима повторения проигрываемого трека;
– индикатор режима эквалайзера;
– индикатор режима стерео;
– индикатор работы режима тонкомпенсации;
– индикатор режима без звука;
– индикатор режима отображения станций по жанрам или
принятия текстовой информации, передаваемой радио-
станциями FM;
– индикатор передачи информации об общем состоянии
дорожного трафика;
– индикатор режима отображения названия некоторых
станций;
– индикатор режима приема региональных радиостанций;
– индикатор режима поиска альтернативных частот.
Установка и извлечение карты памяти
Для установки карты памяти вставьте ее скошенным углом
вперед и вниз в слот для карты памятиSD(пози-
ция10)
(здесь и далее номера кнопок приведены в соответ- ствии
с позициями на рисунке 1) до фиксации.
Для извлечения карты памяти нажмите на нее. Карта памяти
выдвинется наружу.
Установка и извлечение USB-флеш-накопителя
Для установкиUSB-флеш-накопителя
вставьте его в слотUSB(расположен
на центральной консоли, ниже панели управления
климатической установкой).
Для извлеченияUSB-флеш-накопителя
необходимо выйти из режима проигрывания аудиофайлов и
без усилия извлечь его из слотаUSB.
72
1.6 Подключение внешнего носителя через разъем AUX
1.6.1 Для подключения внешнего носителя аудиоинфор- мации через
разъемAUX,
вставьте кабель miniJack одним концом в разъемAUX(расположен
на центральной консоли, ниже панели управления климатической
установкой), а дру- гим во внешний источник аудиосигнала.
Управление радиоприемником
Общие условия
Радиоприемником разрешается управлять только при полной
уверенности в том, что это не будет угрожать безо-
пасности дорожного движения.
ВНИМАНИЕ!Внимательно
следите, в первую очередь, за дорогой! На водителя
возлагается вся полнота ответствен- ности за
безопасность дорожного движения. Пользуйтесь изделием
так, чтобы автомобиль оставался подконтролен Вам в любой
ситуации!
Для предотвращения аварии во время управления
автомобилем:
не проводите настройку радиоприемника;
не делайте звук очень громким, так как это может пре- пятствовать
восприятию звуковых сигналов от других авто- мобилей.
Старайтесь не ставить транспортное средство на сто- янке в
местах прямого воздействия солнечных лучей, кото- рые могут
привести к чрезмерному повышению температуры внутри салона.
Перед началом воспроизведения дайте тем- пературе внутри
салона понизиться.
Радиоприемник рассчитан на работу при температуре окружающей
среды от минус 40 до плюс 70 °С. Перед на-
чалом использования температура внутри салона должна принять
допустимые пределы.
Радиоприемник рассчитан на подключение к бортовой сети
автомобиля 12 В с минусом на корпусе. Не подключай- те
радиоприемник в автомобилях с другим напряжением питания.
СлотUSB–флеш-накопителя
предназначен для под- ключенияUSBFlash
card, USB Flash player с объемом памяти не менее 1024 Мб,
USB HDD с файловой системой FAT 32 и Mobile phone (только в
режиме зарядки).
Включение/выключение радиоприемника
Включить радиоприемник можно только при включен- ной клемме
АСС или включении зажигания одним из следую- щих способов:
а) кратковременно нажать на кнопку(позиция1).
После
включения радиоприемник перейдет в режим, предшествую- щий
выключению;
б) кратковременно нажать на ручкуэнкодера(позиция7).
Выключить радиоприемник можно нажатием на кнопку(позиция1).
А также радиоприемник автоматически выключается при
выключении АСС или зажигания.
При включении зажигания радиоприемник автома- тически
включается на тот режим, который был установлен перед
последним выключением зажигания.
Если перед последним выключением зажигания ра- диоприемник
был принудительно выключен кнопкой(позиция1),
то при включении зажигания он автоматически не включится.
В случае если радиоприемник не реагирует на нажатия
управляющих кнопок, нажмите (тупым тонким стержнем)
и удерживайте в течение 2–3 с кнопкуReset(позиция3).
После включения кнопкой(позиция1)
радиоприемник автоматически переходит в режим прослушивания радио.
ВНИМАНИЕ!Радиоприемник
сохраняет пользовательские настройки (частоты радиовещательных станций,
звуковые настройки, пользовательские установки) после отключения клемм
АКБ не более 10 суток.
Настройки звука
Регулировка громкости осуществляется вращением ручкиэнкодера(позиция7)
вправо или влево.
Коротким нажатием ручкиэнкодера(позиция7)
осу- ществляется вход в режим настроек звука.
Для выключения звука нажмите кнопкуMUTE(пози-
ция4).
Для включения звука нажмите кнопку повторно или поверните
ручку энкодера (позиция7).
2.4 Отображение времени
2.4.1 Если при выключенном радиоприемнике нажать кнопкуDISP(позиция11),
то в течение 15 с на дисплее будет ото- бражаться текущее время. Ключ
зажигания при этом должен находиться в положении АСС.
2.5 Экран приветствия при включении радиоприемника
2.5.1 При включении радиоприемника на дисплее, появ- ляется
приветственное сообщение «LADA Vesta».
6Рук-во
пользователя73
Режим «Радио»
Переключение в режим приема радиостанций
Переключение в режим приема радиостанций осу- ществляется
одним из следующих способов:
нажатием на кнопкуRADIO(позиция21);
при включенном радиоприемнике, извлечением всех внешних
накопителей (USB-флеш-накопителя,SD-карты),
кроме внешнего носителя, подключенного черезAUX.
Примечание.Переключения
в режим«Радио»,
после извлечения внешних накопителей, не произойдет,
если приемник находится в режиме приема телефонного
звонка или проигрывания музыки с
телефона.
В этом режиме на дисплее в верхней строке будет ото-
бражаться диапазон, частота радиостанции и номер ячейки, в
которой сохранена текущая станция. В нижней строке может
отображаться время, радиотекст, название радио- станции
(полученное черезRDS,
в случае доступности служ- быRDS)
и т.п.
Выбор информации для отображения осуществляется кнопкойDISP(позиция11).
Радиоприемник рассчитан на прием сигналов в диапа- зонах
FM/УКВ и АМ. Для них предусмотрено шесть уровней памяти:
1 уровень для АМ-диапазона (АМ1);
1 уровень для УКВ-диапазона (УКВ);
1 уровень для диапазона FMAS (объединенный диапазон
УКВ-FM);
3 уровня для FM-диапазона (FM1-FM3).
На каждом уровне имеется по 6 ячеек памяти. Всего память
рассчитана на запоминание 36 радиостанций.
74
Примечание.Некоторые
кнопки могут иметь частоту по умолчанию, если при автоматическом поиске
было обнаружено менее шести радиостанций.
3.2 Ручной поиск радиостанций
3.2.1 В режиме«Радио»нажать
с удержанием на кнопку(позиция18)
или(позиция15).
Радиоприемник перейдет в режим ручного поиска радиостанций. Поиск
производится поворотом ручкиэнкодера(позиция7)
(по часовой стрелке – вверх по диапазону, против часовой – вниз).
Примечание.Данный
режим недоступен в диапазоне FMAS.
3.3 Автоматический поиск радиостанций
3.3.1 Существует три режима автоматического поиска радио- станций:
-й.Автоматический
поиск следующей/предыдущей стан- ции в выбранном диапазоне (AM, УКВ,
FM1-FM3). Для этого нажмите одну из кнопокили(позиции18или15).
Примечания:
данный режим недоступен в диапазоне FMAS;
при включенной функцииPTY(п.
3.6 и 6.3) будет производиться поиск только радиостанций по
выбранному типу передаваемых про- грамм. Для поиска любых
станций необходимо отключить функциюPTY.
-й.Автоматический
поиск и сохранение 6 наиболее уве- ренно принимаемых радиостанций в
объединенном диапа- зоне УКВ + FM (64 – 108 МГц). При этом в списке
диапазонов появляется новый диапазон – FMAS. Данный поиск позволя-
ет Вам сохранить во временном банке FMAS (банк с найден- ными
радиостанциями стирается после отключения/подклю-
чения клемм АКБ, после сброса в заводские установки или после
нажатия кнопкиRESET)
радиовещательные станции при путешествиях, сохранив при этом ранее
запомненные любимые радиостанции в банках AM, УКВ, FM1-FM3. Поиск в
данном режиме осуществляется по короткому нажатию на кнопкуSCAN(позиция9).
-й.Автопоиск
с последовательным сохранением в памяти принимаемых станций в
выбранном диапазоне. Для этого коротко нажмите кнопкуSCAN(позиция9)
до появления на дисплее сообщения «АВТОПОИСК».
Примечание.При
выборе любого из диапазонов FM1-FM3 и за- пуске автопоиска радиоприемник
сохранит в памяти не более 18 радиостанций (по 6 станций в каждом
диапазоне). По окончании поиска радиоприемник автоматически переключится
на прослушива- ние первой радиостанции в диапазоне FM1.
Сохранение радиостанций
Чтобы занести выбранную радиостанцию в память
радиоприемника, нажмите и удерживайте одну из кнопок13,14,16,17,19,20.
До тех пор пока на дисплее на загорится индикатор номера
ячейки сохраненной радиостанции и не раздатся звуковой
сигнал (если включено звуковое под- тверждение нажатия
кнопок), подтверждающий, что станция успешно сохранена.
При сохранении радиостанции в память приемника на дисплее
также высвечивается номер ячейки, куда сохранена станция.
Примечание.В
диапазоне FMAS не доступно сохранение радио- станций пользователем.
Прослушивание ранее найденных радиостанций
При коротком нажатии на одну из кнопок13,14,16,
17,19,20производится
выбор записанной в текущем диа- пазоне станции.
При коротком нажатии на кнопкуRADIO(позиция21)
переключение диапазона принимаемых волн в следующей
последовательности УКВ – FM1 – FM2 – FM3 – FMAS (данный
диапазон доступен только после поиска в объединенном
диапазоне УКВ-FM) – AM1, по кругу.
Примечание.Если
в системных настройках АМ-диапазон отклю- чен, то переключение
диапазонов происходит в следующей после- довательности УКВ – FM1 – FM2 –
FM3 – FMAS.
Функции RDS
RDS(англ.
Radio Data System) – многоцелевой стан- дарт,
предназначенный для передачи информационных сообщений по
каналам ЧМ-радиовещания в диапазонеУКВ.
В радиоприемнике реализованы функцииRDS,
при- веденные в таблице 3.
Режим «Аудио»
Прослушивание аудиофайлов
Переход к режиму прослушивания аудиофайлов можно осуществить
следующими способами:
подключитьSD-карту;
подключитьUSB-флеш-накопитель;
нажать кнопкуAUDIO(позиция12).
Примечание.Переключения
в режим«Аудио»,
при подключении внешних накопителей, не произойдет, если
радиоприемник находит- ся в режиме приема телефонного
звонка.
Условия корректного подключения приведены в при- ложении В.
6* 75
Таблица 3
Обозначение функции RDS
Описание
AF
Функция активации альтернативной частоты (AF)
позволяет приемнику автоматически настраиваться
на частоту выбранной радиостанции с наилучшим
приемом. При поиске частоты с наилучшим приемом
трансляция может на какое-то время прерываться.
Если качество приема выбранной радиостанции
очень плохое и найти альтернативную частоту не
удается, выберите другую радиостанцию. При
включенной функции в нижней правой части дисплея
светится значок«AF»(позиция19,
рисунок 2)
PS
Информирует о названии программ, передаваемых
радиостанцией
TP
Содержит информацию о порядке организации
движения на трассе. Функция включена постоянно и
при наличии RDS-информации в нижней части
дисплея включается значок«TP»(позиция15,
рисунок 2)
TA
Содержит информацию об изменениях обстановки на
дороге. Функция включена постоянно и при наличии
RDS-информации в нижней части дисплея включается
значок«TP»(позиция16,
рисунок 2)
CT
Непрерывно обновляемая информация о дате и
точном местном времени, которая может
использоваться для отображения или
автоматической установки и подстройки часов
PTY
Автоматический поиск радиопрограмм заданного
типа. При включенной функции в нижней правой
части дисплея светится значок«PTY»(позиция17,
рисунок 2)
В данном режиме в верхней строке (позиция3,
рисунок
2) отображается номер папки или трека и время воспроиз-
ведения текущего трека. В нижней – название трекаимя
файлаимя
папкиимя
артиста (выбор по короткому
нажатию кнопкиDISP(позиция11).
В случае если выводимая информация окажется длиннее 16
символов, строка будет циклически прокручиваться.
Кнопками«6
F-»или«5
F+»(позиции13или14)
осу- ществляется быстрое переключение на прослушивание
содержимого предыдущей или следующей папок соответ- ственно.
Выбрать определенную папку (с просмотром названия) 76
можно поворотом ручки энкодера (позиция7),
после ко- роткого нажатия кнопкиSCAN(позиция9).
Для воспроизведения выбранной папки коротко нажать ручкуэнкодера(позиция7).
Выбрать определенный трек (с просмотром названия) можно
поворотом ручкиэнкодера(позиция7),
после нажа- тия с удержанием кнопкиSCAN(позиция9).
Для воспроизведения выбранного трека коротко нажать ручкуэнкодера(позиция7).
Примечание.Функции,
описанные в п.п. 4.1.4 – 4.1.8, не доступны при воспроизведении
аудиофайлов с внешнего источника аудиосиг- нала через разъемAUX.
ВНИМАНИЕ!Радиоприемник
поддерживает воспроизве- дение аудиофайлов форматовMP3иWMA,WAV.
4.2 Запуск/остановка воспроизведения
4.2.1 Запуск воспроизведения может быть осуществлен одним из способов:
установкойSD/USB-носителя
с музыкальными файлами;
нажатием кнопки14I(позиция20).
Примечание.Воспроизведение
автоматически останавливается при нажатии кнопкиMUTE(позиция4)
или поступлении входящего теле- фонного звонка и автоматически
продолжается после повторного нажатия кнопкиMUTE(позиция4),
или поворота ручки энкодера (позиция7),
или окончания телефонного разговора.
4.3 Вывод дополнительной информации
4.3.1 Для вывода дополнительной информации (при нали- чии) нажмите
кнопку2
TAG(позиция19)
– на дисплее поя- виться дополнительная информация по текущему файлу
(имя исполнителя, название альбома или композиции).
Управление режимами воспроизведения
При одновременной установке носителяUSBиSDзасвечиваются
обе иконки (позиции5и6,
рисунок 2), при этом иконка носителя, с которого в
данный момент осущест- вляется воспроизведение, будет
мигать. Выбор источника осуществляется кнопкойAUDIO(позиция12).
Для включения режима повтора текущего трека коротко
нажмите на кнопку4
RPT(позиция16).
При этом включится индикаторRPT(позиция10,
рисунок 2), а значок «TRACK»
(позиция2,
рисунок 2) будет мигать.
Для влючения режима повтора текущей папки необ- ходимо
нажать и удерживать кнопку4
RPT(позиция16)
до появления сообщения «ПОВТОР ПАПКА». При этом значок
«RPT»(позиция10,рисунок
2) будет гореть, а индикатор
«FOLDER»(позиция1,рисунок
2) – мигать.
Для выключения режима повторного воспроизведения нажмите
и удерживайте кнопку3
RDM(позиция17)
до тех пор, пока не погаснет значок«RРТ»(позиция10,
рисунок 2).
Включение или выключение режима случайного вос-
произведения папки осуществляется коротким нажатием
кнопки3
RDM(позиция17).
При этом отображается значок
«RDM»(позиция9,
рисунок 2), а на дисплее в нижней строке короткое
сообщение «RDM ПАПКА». При случайном воспро- изведении
по текущему каталогу отображается индикатор
«RDM»(позиция9,
рисунок 2), а значок«FOLDER»(пози-
ция1,
рисунок 2) будет мигать.
Включение или выключение режима случайного вос-
произведения всего носителя осуществляется нажатием с
удержанием кнопки3
RDM(позиция17).
При этом отобра- жается значок«RDM»(позиция9,рисунок
2), а на дисплее в нижней строке короткое сообщение «RDM
ВСЕ».
Режим «AUX»
Для осуществления воспроизведения аудиосигнала с
внешнего источника через разъемAUXнеобходимо
подклю- чить внешний источник (см. п. 1.6).
Последовательным нажатием на кнопкуAUDIO(пози-
ция12)
переключиться в режимAUX.
При воспроизведении аудиофайлов с внешнего источника
через разъемAUXдоступны
регулировки уровня громкости, эквалайзера, баланса и
фейдера (см. п. 2.3). Выбор папки/трека осуществляется
только органами уп- равления внешнего источника.
7Рук-во
пользователя77
Режим «MUTE»
При нажатии на кнопку выключения звукаMUTE(позиция4)
в нижней части дисплея отображется соот- ветствующий
значок (позиция14,
рисунок 2).
Для включения звука повторно нажмите на кнопкуMUTE(позиция3)
либо увеличьте громкость с помощьюэнкодера(позиция7).
Режим «Bluetooth»1
Включение или выключение функции «Bluetooth®»
Включить или выключить«Bluetooth®»
возможно сле- дующими способами:
в меню «Подключение тел.» в системных настройках радио- приемника;
длительным нажатием на кнопку(позиция5)
– вклю- чение«Bluetooth®»;
длительным нажатием на кнопку(позиция8)
– выключение«Bluetooth®».
Подключение телефона с функцией «Bluetooth®»
ВНИМАНИЕ!
Соблюдайте законодательные положения относительно
пользования телефоном в автомобиле.
Телефон следует выключать в зонах, в которых запрещается
пользоваться мобильными телефонами! Учитывайте дейст-
вующие инструкции и предписания.
1является
зарегистрированным товарным знаком корпорации Bluetooth
SIG, Inc.
78
Система радиоприемника поддерживает следующие сервисы:
спецификация«Bluetooth®»версия
1.1 или более поздняя (рекомендуется: версия
2.1+EDR);
HFP (Hands Free Profile) версия 1.0 или более
поздняя;
A2DP (Advanced Audio Distribution Profile) версия
1.0 или более поздняя.
Если мобильный телефон не поддерживает HFP, невоз- можно
зарегистрировать телефон и пользоваться отдельно
сервисом A2DP.
Перед подключением убедитесь, что в телефоне имеет- ся
функция«Bluetooth®».
Для соединения с радиоприемником включите в теле- фоне
функцию«Bluetooth®».
Если в телефоне имеется режим видимости, включите и его.
Рекомендуется также обратиться к руководству по
эксплуатации Вашего телефона для получения
дополнительной информации по настройке и подключению«Bluetooth®»-устройств.
Для подключения к радиоприемнику необходимо в меню
Вашего телефона включить поиск новых устройств
«Bluetooth®».
В списке найденных«Bluetooth®»-устройств
необходимо выбрать Vesta. В случае запроса пароля, вве-
дите «0000».
Примечание.При
выполнении данной операции рекомендуется обратиться к
руководству по эксплуатации Вашего телефона.
После удачного подключения на дисплее отобразиться
значок«BT»(позиция7,
рисунок 2).
Единовременно радиоприемник может работать толь- ко с
одним телефоном. Для подключения другого теле- фона к
радиоприемнику необходимо выключить функцию
«Bluetooth®»на
подключенном телефоне, и выполнить про- цедуру
подключения на другом телефоне.
Примечание.Отдельные
модели сотовых телефонов могут некор- ректно работать в
режиме«Bluetooth®»с
данным радиоприемником, что не является признаком
неисправности. Для проверки функ- ционирования проверьте
работу радиоприемника с другим сотовым телефоном.
Корректная работа с телефоном, использующим две и более
SIM-карты, в режиме Hands Free не гарантируется.
Рекомендуется обратиться к руководству по эксплуатации
данного телефона.
5.3 Отключение телефона
5.3.1 Вы можете отключить телефон следующим образом:
выключить функцию«Bluetooth®»на
Вашем телефоне;
нажать с удержанием кнопку(позиция8).
Примечание.Если
при отключении телефон находится в режиме разговора, то разговор
автоматически переключиться с громко- говорителей автомобиля на
телефон.
Разговор по телефону
При поступлении входящего звонка в нижней части дисплея
отразится номер вызывающего абонента (данная функция
зависит от пакета услуг, предоставленного Вашим
оператором мобильной связи).
Соединение для разговора осуществляется нажатием на
кнопку(позиция5).
Отклонение вызова или завершение разговора осу-
ществляется нажатием на кнопку(позиция8).
Во время телефонного разговора возможно:
изменять громкость с помощью ручки энкодера (пози-
ция7);
принять входящий вызов нажатием на кнопку(пози-
ция5);
прекратить разговор, нажимая на кнопку(пози-
ция8);
Радиоприемник хранит информацию о последнем под-
ключенном телефоне. В случае разрыва соединения, напри-
мер, при удалении от автомобиля и последующем возвраще-
нии, для повторного подключения достаточно дважды нажать
кнопку(позиция5).
Примечание.Не
все модели телефонов могут поддерживать данную функцию.
Для восстановления соединения необходимо, чтобы на
телефоне была активирована функция«Bluetooth®»и
включен режим видимости (зависит от модели телефона).
Телефонная книга и иные функции
При наличии подключенного к радиоприемнику по
«Bluetooth®»телефона,
доступны следующие функции:
просмотр списка контактов, записанных на SIM-карте Вашего телефона;
просмотр списка контактов, записанных в памяти Вашего телефона;
просмотр входящих, исходящих и пропущенных звонков.
Для возможности работы с указанными функциями
необходимо нажатием на кнопку(позиция5)
войти в режим«Телефон».
Затем кнопкамиили(позиции18или15)
выбрать нужную функцию: SIM-КАРТА – ТЕЛ. КНИГА –
ИСХОДЯЩИЕ – ПРОПУЩЕННЫЕ – ВХОДЯЩИЕ.
После выбора нужной функции поворотом ручки энко- дера
(позиция7)
выбрать нужный контакт.
7* 79
ВНИМАНИЕ!Порядок
отображения контактов произвольный и определяется
исключительно используемым мобильным телефоном.
После выбора контакта коротко нажать на энкодер (позиция7)
и кнопкой(позиция5)
осуществить вызов.
Прослушивание музыки с телефона
При наличии подключенного к радиоприемнику по
«Bluetooth®»-устройства
(телефона), возможно прослу- шивание аудиофайлов (режим«A2DP»).
Для входа в режим
«A2DP»необходимо:
последовательными нажатиями кнопкиAUDIO(позиция
20)
выбрать режим МУЗ ВТ (режим отображается в левой части верхней
строки дисплея);
запустить прослушивание, нажав многофункциональную кнопку14I(позиция20)
на радиоприемнике или запустить плеер на телефоне;
Управление воспроизведением осуществляется ана- логично
режиму«Аудио».
Примечание.Перед
использованием данной функции убедитесь, что Ваш телефон
поддерживает режим«A2DP».
Если при прослушивании музыки с телефона по A2DP поступает входящий
звонок и пользователь его отклоняет (нажатием),
то радиоприемник возвращается в ре- жим прослушивания, но остается в
режиме«Пауза».
Для продолжения прослушивания нажмите на кнопку14I(пози-
ция20).
Вызов последних входящих/исходящих телефонных номеров
Ваш радиоприемник запоминает последний входящий/
исходящий номер телефона.
80
У Вас есть возможность сохранить до 6 номеров, для этого
необходимо:
во время отображения последнего входящего/исходящего телефонного
номера на дисплее нажать с удержанием одну из кнопок от1до6,
до тех пор пока номер не станет отобра- жаться в середине строки;
также есть возможность сохранить текущий номер теле- фона во время
разговора, для этого необходимо нажать с удержанием одну из кнопок
от1до6,
до тех пор, пока номер не станет отображаться в середине строки.
Для вызова сохраненного ранее телефонного номера необходимо
перейти в режим«Телефон»,
для этого корот- ко нажмите кнопку(позиция5).
Затем с помощью клавиш1–6выберите
желаемый номер, при этом он ото-
бразится на дисплее в нижней строке. Для подтверждения набора номера
коротко нажмите кнопку(позиция5).
Примечание.Сохраненные
телефонные номера можно удалить из памяти радиоприемника, осуществив
сброс настроек радиоприем- ника в заводские установки (подраздел 6.3
«Системные настройки»).
Отдельные модели телефонов некорректно передают номер абонента
(например, вместо +7 или 8 на дисплее отобража- ется 7), что приводит к
неправильному запоминанию номера и невозможности впоследствии
соединиться с абонентом по запомненному номеру. Это не является
неисправностью радиоприемника.
Режим настроек
Настройка аудиопараметров
Вход в данный режим осуществляется кратковремен- ным
нажатием наэнкодер(позиция7)
во время нахождения вГлавном
окне(окне
воспроизведения).
Переключение и изменение параметров осуществляет- ся
вращениемэнкодера(позиция7)
в следующем порядке:
ЭквалайзерТембр
НЧТембр
ВЧБалансБаланс
фронт/тылТонкомпенсацияВыход.
Примечание.Выход
из режима регулировок происходит авто- матически, если в течение 5 с
пользователь не производил никаких регулировок.
Окно регулировок выбранного аудиопараметра
Вход в данный режим осуществляется по нажатиюэнкодера(позиция7)
на соответствующем пункте меню. Регулировка выбранного
параметра осуществляется враще- нием ручкиэнкодера(позиция7).
Настройки эквалайзера осуществляются в следующем порядке: EQ
ДЖАЗEQ
ПОПEQ
КЛАССИКАEQ
ВОКАЛEQ
ПОЛЬЗОВАТЕЛЬ.
Диапазон регулировок тембра НЧ, ВЧ, баланса, баланс
фронт/тыл составляет от «–7» до «+7» единиц.
Системные настройки
Вход в режим системных настроек осуществляется по
длительному нажатиюэнкодера(позиция7)
во время нахождения вГлавном
окне(окне
воспроизведения).
Выбор доступных установок и регулировка выбранного параметра
происходит вращением ручкиэнкодера(позиция7).
Вход в регулировку выбранного параметра и подтверж- дение
установки происходит коротким нажатием наэнкодер(позиция7).
Через меню системных настроек можно:
установить формат отображения времени (Режим часов);
вручную установить текущее время (Установка часов/
минут);
вкл./выкл. функцию корректировки текущего времени по
сигналамRDS(RDS
CT);
вкл./выкл. функцию автоматического переключения на аль-
тернативную частоту радиовещания (RDS AF);
вкл./выкл. функцию поиска радиостанций по заданному типу
программы (RDS PTY);
вкл./выкл. функцию приема региональных радиостанций (RDS
REG);
вкл./выкл. функцию шумоподавления (шумоподавление).
Влияет только на работу в режиме«Радио»;
произвести сброс установок радиоприемника в заводские
настройки (заводские настройки). После сброса настройки
радиоприемника устанавливаются в соответствии с табли-
цей 2 (п. 1.2 «Описание органов управления»).
Выйти из режима системных настроек можно через пункт менюВыходили
автоматически (если в течение 5 с пользователь не производил
никаких регулировок).
7 Случаи, не являющиеся гарантийными
7.1 Случаи, не являющиеся гарантийными, приведены в таблице 4.
81
Таблица 4
№
Проявления
Характерное место
Причина
1
Пролитая жидкость на изделие (внутри изделия)
Следы потеков жидкости снаружи или внутри изделия. Запах
гари
Места расположения заводских лейблов, места установки фир-
менных стикеров
Механическое, термическое воздействие и т. п.
Несанкционированное вскрытие
7
Сколы корпуса изделия, тре- щины
Углы корпуса изделия, задняя часть кожухов, нижняя часть
корпуса, крепление подставки, лотки, крышки, трубки
Механическое воздействие (удары, падения, небрежная
эксплуатация изделия и пр.)
8
Механические повреждения электрорадиоизделий (ЭРИ) в
изделии, а также токоведущих дорожек
Нарушение правил эксплуатации. Небрежное обращение с
изделием
9
Электрические повреждения ЭРИ или токоведущих дорожек,
определяемые визуально
Неправильная установка сопрягаемых эле- ментов, эксплуатация
изделия в нештатных (недокументированных) режимах
82
Продолжение табл. 4
№
Проявления
Характерное место
Причина
10
Отсутствие штатных ЭРИ на своих местах, наличие уста-
новленных нештатных ЭРИ. Следы пайки.
Нарушение правил эксплуатации. Попытка само- стоятельного
ремонта.
11
Сильное запыление либо за- грязнение изделия, конденсат
внутри изделия. Плесень, гри- бок, налеты органического и
не- органического происхождения
Внутренности изделия, поверх- ность изделия
Эксплуатация изделия в условиях, не пред- назначенных для
этого класса изделий
12
Посторонние предметы внутри изделия (скрепки, кнопки и т.п.)
(для изделий, имеющих вентиляционные отверстия или каналы
доступа пользователя без вскрытия изделия)
Нарушение правил эксплуатации
13
Деформация разъемов соеди- нительных кабелей, деформа- ция
соединительных кабелей или их визуально определяемое
повреждение
Соединительные кабели и разъемы
Грубое механическое воздействие, небрежная стыковка,
перекосы при установке
14
Разбит дисплей, трещины или царапины на поверхности дис-
плея
Поверхность изделия
Механическое воздействие (удары, падения и пр.)
15
Нарушение антибликового, то- нированного покрытия дисплея
Поверхность дисплея
Внешнее воздействие «агрессивной» жидкости (распыление
аэрозольных баллонов вблизи дисплея). Использование
недопустимых техни- ческих жидкостей для чистки дисплея
83
Окончание табл. 4
№
Проявления
Характерное место
Причина
16
Зазубрины в местах крепежных элементов типа «защелка»
Корпус изделия, поверхность изделия
Попытка самостоятельного ремонта
17
Следы монтажного инструмента на шлицах винтовых соединений
элементов корпуса или рядом с ними
Корпус изделия, поверхность изделия
Попытка самостоятельного ремонта
18
Не устанавливается соединение с телефоном, нестабильная ра-
бота функцииBluetooth
Индивидуальная несовместимость телефона и изделия
19
Не работает поиск радиостан- ций
Антенный кабель
Обрыв антенного кабеля. Неправильный монтаж изделия на
автомобиль
20
После установкиUSB-флеш-
накопителя с аудиофайлами радиоприемник не переходит в режим
воспроизведения
Неподдерживаемый типUSB-флеш-накопителя
21
После установки карты памятиSDс
аудиофайлами радиопри- емник не переходит в режим
воспроизведения
Неподдерживаемый тип карты памятиSD
22
Зависания, нестабильная рабо- та, устраняемые перезагрузкой
изделия (по нажатию на кнопкуRESET)
84
ПРИЛОЖЕНИЕ А
(справочное)
Список типов программ радиовещания, передаваемых в системе RDS
А.1 Список типов программ радиовещания, передаваемых в системеRDSприведен
в таблице А.1
№
Тип программы
Отображение на дисплее
1
Новости
NEWS
2
Разное
VARIED
3
Поп-музыка
POP MUSIC
4
Рок-музыка
ROCK MUSIC
5
Другая музыка
OTHER MUSIC
6
Детские программы
CHILDREN’S PROGRAMMES
7
Отдых
LEISURE
8
Джазовая музыка
JAZZ MUSIC
9
Старые хиты
OLDIES MUSIC
10
Народная музыка
FOLK MUSIC
Таблица А.1
ПРИЛОЖЕНИЕ Б
(справочное)
Параметры работы функции поиска радиоприемника при включенных режимах
«RDS»
Б.1 При включенных режимах«RDS»(на
дисплее светятсяAF,PTY)
автоматический поиск осуществляется в соответ- ствии с выбранным
режимом.
Б.2 В режиме«PTY»осуществляется
поиск только радио- станций, поддерживающихRDSи
передающих программы, соответствующие установленному пользователем типу.
Б.3 Поэтому для последовательного поиска всех доступных радиостанций в
выбранном диапазоне необходимо отклю- чить режим«PTY»,
т.е. индикация«PTY»на
дисплее должна отсутствовать.
85
ПРИЛОЖЕНИЕ В
(рекомендуемое)
Условия корректного подключения
В.1 Возможно подключение толькоUSB-приборов
со специ- фикацией 2.0.
В.2 Таблица размещения файлов (FAT) подключённого при- бора должна быть
версии FAT16 (< 2 GB) или FAT32 (> 2 GB). Максимальное количество
первичных разделов должно быть не более 4.
В.3 При воспроизведении записи с внешнего носителя очень большого объёма
может появиться задержка, вызванная считыванием файловой структуры.
В.4 При воспроизведении записи из очень разветвлённого дерева каталогов
может появиться задержка, вызванная считыванием файловой структуры.
В.5 Желательно, чтобы дерево каталогов у подключённого прибора имело не
более восьми уровней. В одном каталоге должно быть не более 1000 файлов.
В.6 Радиоприемник работает с внешними носителями сле- дующих форматов:
SDHCдо
32 Гб;
SDдо
32 Гб;
USB2.0
до 64 Гб;
USB3.0
до 64 Гб;
Слот для карты памятиSD:
поддерживает картыSD,SDHC
размером 32 × 24 × 2,1 мм.
Примечание.Чем
больше файлов/папок на носителе, тем дольше загружаются файлы.
Рекомендуется использовать носитель данных, содержащий только
аудиофайлы.
В.7 Для максимально возможной скорости доступа к файлам рекомендуется
использоватьSD-карты
памяти класса мощ- ности 4 и выше.
86
ВНИМАНИЕ!
Запрещается использовать для подключения прибора удли- нительные
USB-кабели и USB-хабы.
В.8 Радиоприемник поддерживает воспроизведение сле- дующих аудиофайлов:
*.МР3.С
постоянным или переменным битрейтом, ско- ростью передачи 32 – 320
Кбит/с и частотой дискретизации 44,1/48 кГц;
*.WMA(без
защиты DRM). С постоянным битрейтом и ско- ростью передачи 10 – 320
Кбит/с, с переменным битрейтом и скоростью передачи 32 – 192 Кбит/с.
*.WAVразрядность
8/16/24 бит с частотой дискретизации 44,1 кГц.
ПРИЛОЖЕНИЕ Г
(обязательное)
Уход за радиоприемником
Г.1 Во время чистки салона автомобиля не допускайте попадания жидкости
внутрь радиоприемника. Это может привести к коротким замыканиям,
возгоранию или другим повреждениям.
Г.2 Отпечатки пальцев удаляйте с дисплея мягкой салфет- кой, которую при
необходимости можно намочить чистым спиртом.
ВНИМАНИЕ!
Запрещено использовать растворители – бензин, скипидар и др., поскольку
они повреждают поверхность дисплея.
Г.3 Обращайтесь с дисплеем бережно: сильное нажатие пальцем или
прикосновение острым предметом может оста- вить на дисплее вмятину или
царапину.
87
Возможные неисправности и способы их устранения
ПРИЛОЖЕНИЕ Д
(обязательное)
Неисправность
Способ устранения
Радиоприемник не включается
Убедитесь, что контакты цепи питания исправны, не
загрязнены. Удостоверьтесь, что напряжение плюс 12 В
присутствует на колодке питания радиоприемника.
Убедитесь, что температура в салоне автомобиля находится в
допустимых пределах
Не устанавливается связь поBluetoothмежду
радиоприемни- ком и мобильным телефоном
Проверьте, включена ли и настроена функцияBluetoothв
мобильном телефоне. Перезагрузите радиоприемник, см. п.
2.2.7.
Проверьте, активировано ли «Подключение телефона» в опциях
радиоприемника
Радиоприемник не реагирует на нажатия кнопок
Перезагрузите радиоприемник, см. п. 2.2.7
Радиоприемник не находит ни одной радиостанции
Убедитесь, что находитесь в зоне приема. Перезагрузите
радиоприемник, см. п. 2.2.7
Радиоприемник не обнаруживает
SD-карту/USB-флеш-накопитель
Убедитесь, чтоSD-карта/USB-флеш-диск
соответствуют требованиям (см. приложе- ние В). Убедитесь,
что наSD-карте/USB-флеш-накопителе
присутствуют аудиоданные. Перезагрузите радиоприемник, см.
п. 2.2.7
88
ПРИЛОЖЕНИЕ Е
(справочное)
Перечень принятых сокращений
AF–
список альтернативных частот. Возможность автома- тизированной
перестройки радиоприёмника, например, в случае ухудшения приёма сигналов
на данной частоте, на другие частоты, на которых также осуществляется
передача сигналов данной программы.
AM–
АМ-диапазон.
AUDIO–
аудиотермин, относящийся к технологиям передачи звуковых файлов.
А2DP–
профиль«Bluetooth®»,
позовляющий воспроизводить музыку, сохраненную на телефоне через
радиоприемник.
BAL–
баланс.BASS–
тембр НЧ.Веер–
сигнал.
BT–Bluetoothобеспечивает
обмен информацией между устройствами.
СТ–
функция RDS, позволяющая корректировать время по сигналам радиостанций.
DISP–
дисплей.
EQ–
эквалайзер.
FAD–
баланс между передними и задними динамиками.
F+–
переход в следующую папку.F-–
переход в предыдущую папку.FM–
FM-диапазон.
MUTE–
отключение звука.
RDM–
режим случайного воспроизведения (Random).RPT–
режим повторного воспроизведения (Repeat).SCAN–
сканирование.
SD–
Secure Digital Memory Card – формат карт памяти.
TAG–
метаданные аудиофайла.
TRE–
тембр ВЧ.
USB–
USB (Universal Serial Bus (универсальная последо- вательная шина) –
флеш-накопитель – запоминающее уст- ройство.
УКВ–
диапазон ультракоротких волн.
89
ПРИЛОЖЕНИЕ Ж
(справочное)
Часто возникающие вопросы
Ж.1 Что такое потоковое аудио Bluetooth или A2DP?A2DP
(Advanced Audio Distribution Profile) – расширенный профиль
распространения аудио. Отвечает за переда- чу стереозвука по радиоканалу
Bluetooth на какое-либо принимающее устройство, например, телефона или
MP3- плеера, на другое устройство, такое как радиоприемник.
Радиоприемник поддерживает передачу аудиоданных с использованием
технологии A2DP.
Ж.2 Как мне узнать, поддерживает ли мое устройство технологию потокового
аудио Bluetooth?
Пожалуйста, обратитесь к руководству пользователя устрой- ства, чтобы
проверить, поддерживает ли оно технологию A2DP.
Ж.3 С какими телефонами поддерживается работа через соединение
Bluetooth?
Работа поддерживается с большинством телефонов.
Ж.4 Что такое Bluetooth?
Bluetooth – это стандарт беспроводной связи, который позволяет соединить
два устройства друг с другом. Он используется в решении прикладных задач
и позволяет сое- динить два устройства, между которыми могут находиться
препятствия. Соединение может быть установлено в радиусе около 10
метров. Соединение сохраняется, даже если одно из устройств находится в
сумке или кармане.
Ж.5 Если Bluetooth является стандартом, тогда почему не все телефоны
работают с системой?
К сожалению, хотя Bluetooth и является стандартом, реа- лизация этого
стандарта в телефонах зависит от произво-
дителей. Часто добавляются уникальные функции, чтобы выделить конкретное
изделие, что приводит к возможной несовместимости. В некоторых случаях
во время эксплуата- ции телефона на него может быть установлено
несовмести- мое программное обеспечение, что приводит к нарушению его
совместимости. Если телефон не работает совместно с радиоприемником,
установленным в автомобиле, то чаще всего пользователь обвиняет в этом
оборудование автомо- биля, а не телефон. Иногда обновление программного
обе- спечения телефона позволяет устранить проблему.
Ж.6 Какие версии стандарта Bluetooth поддерживаются?Стандарт
Bluetooth имеет множество версий, которые обеспечивают определенную
степень функциональности. Радиоприемник соответствует стандарту
Bluetooth V2.0 и включает в себя следующие стандарты:
типовой профиль доступа GAP V2.0;
усовершенствованный профиль распределения аудио- данных A2DP V1.2
