Запчасти: Система герметизации агрегатов для Урал-43206-41

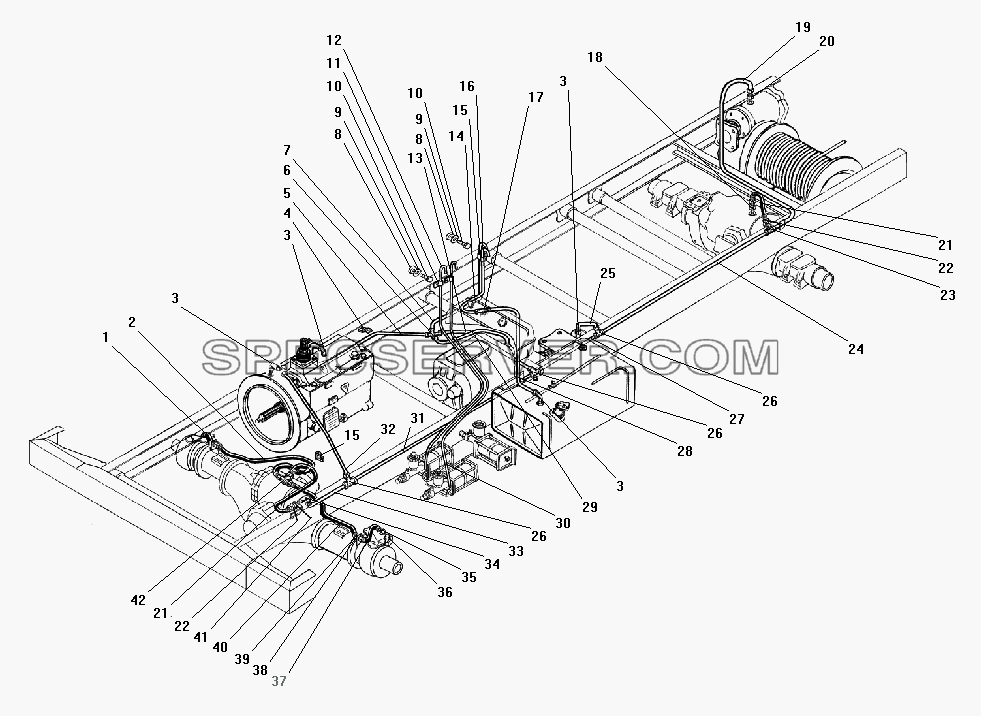

Система герметизации агрегатов для Урал-43206-41 (список запасных частей)

Система герметизации агрегатов для Урал-43206-41 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 375-3506045-01 Шланг гибкий
2 375-4245025 Трубка переднего моста правая в сборе
3 339115-П29 Угольник М14х1,5 К1/4"
4 339013-П29 Скоба
5 4320Я2-4712082 Трубка от коробки передач
6 339275-П29 Переходник М16х1,5-М14х1,5
7 4320-4712047 Трубка выводная
8 250512-П29 Гайка М10
9 252136-П2 Шайба 10 пружинная
10 201496-П29 Болт М10-6gх22
11 339097-П29 Хомут 14
12 4320-4712057 Трубка выводная пневмоусилителей
13 4320-4712037 Трубка выводная мостов
14 4320-4712065 Трубка
15 339392-П29 Хомут 9
16 339178-П29 Хомут 9
17 339146-П29 Тройник М14х1,5
18 375-4245072 Трубка с пробкой в сборе
19 375-4245035-01 Трубка от тройника к лебедке в сборе
20 339263-П29 Штуцер К1/8"-М14х1,5
21 375-4245070-02 Шланг гибкий
22 250634-П29 Гайка М14х1,5
23 339144-П29 Тройник М14-М14х1,5
24 43206Х-4712123 Трубка в сборе к заднему мосту
25 4320Х-4712144 Трубка в сборе от промежуточной опоры
26 339148-П29 Тройник М14х1,5
27 4320ЯХ-4712112 Трубка в сборе к среднему мосту
28 4320-4712033 Трубка к дополнительному баку
29 4320-4712022 Трубка от коробки к переходнику
30 5557Х-4712082 Трубка выводная
31 4320-4712014 Трубка к переднему мосту
32 4320-4712064 Трубка к картеру сцепления
33 4320-4712012 Трубка к переднему мосту первая
34 339145-П29 Угольник М14-М14х1,5
35 339632-П29 Штуцер
36 375 4225053-Б Штуцер
37 375-3506024-01 Шланг гибкий в сборе
38 252159-П2 Шайба 16Л
39 250636-П29 Гайка М16х1,5-6Н
40 375-4245020-01 Трубка переднего моста левая в сборе
41 252158-П2 Шайба14Л
42 375-4245075-10 Тройник


































Запчасти: Лебедка с тросоукладчиком в сборе для Урал-43206-41

Лебедка с тросоукладчиком в сборе для Урал-43206-41 (список запасных частей)

Лебедка с тросоукладчиком в сборе для Урал-43206-41 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 250563-П29 Гайка М18х1,5-6Н
2 252140-П2 Шайба 18.ОТ
3 250562-П29 Гайка М18-6Н
4 336024-П29 Шайба 19
5 202195-П29 Болт М18х1,5-6gх45
6 375-4501138-01 Скоба крепления троса
7 375-4501215-02 Поперечина подвески лебедки
8 332760-П29 Болт М22х45
9 252142-П2 Шайба 22.ОТ
10 252137-П2 Шайба 12 пружинная
11 250514-П29 Гайка М12-6Н
12 375-4501005-В Лебедка с редуктором в сборе
13 375-4511079-01 Прокладка регулировочная правая толщиной 0,5 мм
14 375-4511077 Прокладка регулировочная правая, толщиной 4 или 5мм
15 375-4511030 Тросоукладчик в сборе
16 252020-П29 Шайба 22
17 202273-П29 Болт М22-6gх45
18 375-4504015 Трос 17,5-Н-190-1 длиной 70,5м
19 375-4504023 Валик
20 375-4504021 Клин коуша
21 375-4504020 Коуш троса
22 375-4504035 Крюк лебедки
23 258069 Шплинт 5х36
24 375-4501250-02 Ролик направляющий в сборе
25 375-4501259-Б Втулка
26 375-4501261-Б Кронштейн направляющего ролика левый
27 375-4501260-Б Кронштейн направляющего ролика правый
28 250512-П29 Гайка М10
29 252136-П2 Шайба 10 пружинная
30 201501-П29 Болт М10-6gх35
31 375-4511052 Цепь приводная роликовая однорядная нормальная 12х19,05 в сборе
32 330009-П29 Болт М14х1,5х39
33 252138-П2 Шайба 14 пружинная
34 375-4511074-А Прокладка регулировочная левая толщ. 4 мм
35 375-4511073-01 Прокладка регулировочная левая толщиной 0,5 мм
36 201496-П29 Болт М10-6gх22
37 252006-П29 Шайба 10
38 375-4504005 Отбойник троса в сборе
39 202220-П29 Болт М20-6gх45
40 252141-П2 Шайба 20.ОТ
41 202172-П29 Болт М18-6gх55

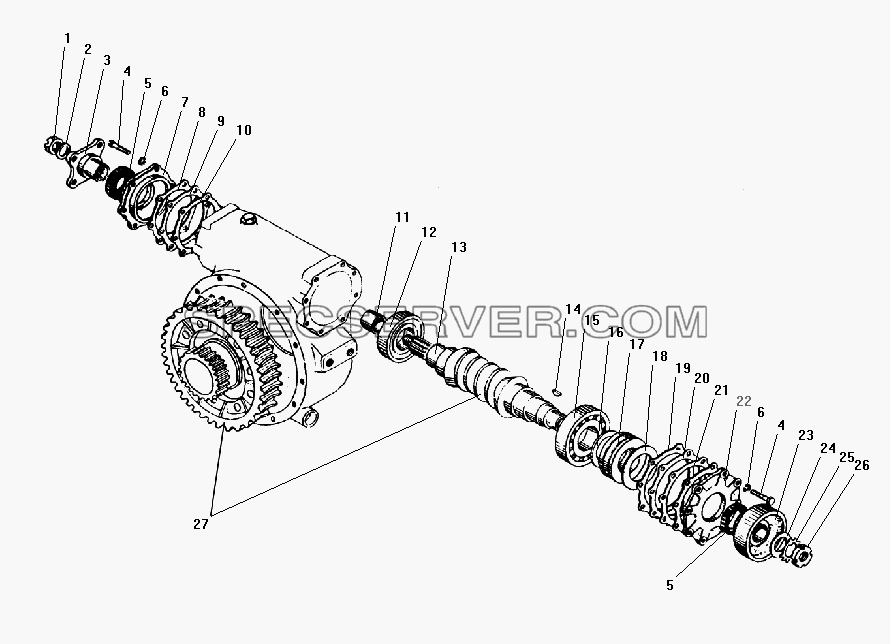

Запчасти: Редуктор лебедки для Урал-43206-41

Редуктор лебедки для Урал-43206-41 (список запасных частей)

Редуктор лебедки для Урал-43206-41 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 334997-П29 Гайка М20х1,5-6Н
2 336018-П29С Шайба 20
3 375-4501079-Б Фланец
4 201498-П29 Болт М10-6gх28
5 2.2-45х70-1 Манжета 45х70-10
6 252136-П2 Шайба 10 пружинная
7 375-4501084-Б Крышка подшипника передняя
8 375-4501082-В Прокладка регулировочная
9 375-4501083-В Прокладка регулировочная
10 375-4501081-В Прокладка уплотнительная
11 375-4501066 Втулка распорная
12 46310АК Подшипник радиально-упорный
13 375-4501060-Г Червяк редуктора лебедки
14 Н-1811 Шпонка 7х14 сегментная
15 312А Подшипник шариковый
16 375-4501101 Шайба опорная
17 8311 Подшипник шариковый упорный однорядный
18 375-4501099-Б Прокладка упорного подшипника
19 375-4501051 Прокладка уплотнительная
20 375-4501052-Б Прокладка регулировочная, толщиной 0,25мм
21 375-4501053-Б Прокладка регулировочная, толщиной 0,1мм
22 375-4501046-Б Крышка упорного подшипника
23 375-4501150-10 Барабан тормоза лебедки
24 375-4501152 Шайба упорная
25 375-4501067 Шайба стопорная
26 375-4501063 Гайка М33х2
27 375-4501058 Червяк с колесом в сборе

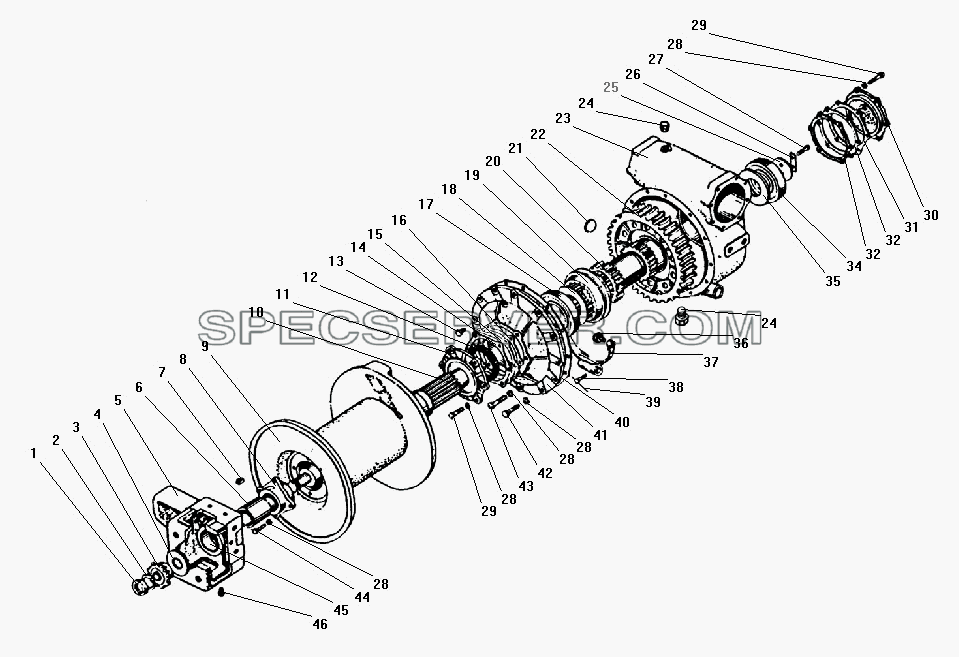

Запчасти: Детали редуктора лебедки для Урал-43206-41

Детали редуктора лебедки для Урал-43206-41 (список запасных частей)

Детали редуктора лебедки для Урал-43206-41 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 375-4501063 Гайка М33х2
2 375-4501067 Шайба стопорная
3 375-4511051-А2 Звездочка ведущая
4 375-4501064 Шайба упорная
5 375-4511014 Кронштейн со втулкой в сборе
6 375-4501139 Втулка распорная
7 338106 Шпонка 10х8 призматическая
8 375-4501121-Б Фланец опорный
9 375-4501110-Б Барабан лебедки со ступицей в сборе
10 375-4501034-01 Вал барабана лебедки
11 375-4501056 Крышка подшипника левая
12 2.2-85х110-1 Манжета 85х110-12
13 262542-П29 Пробка контрольная К1/4"
14 375-4501086-Б Прокладка регулировочная, толщиной 0,1мм
15 375-4501078 Прокладка регулировочная, толщиной 0,25мм
16 375-4501077 Прокладка уплотнительная
17 7216А Подшипник роликовый
18 375-4501123 Шайба опорная
19 375-4503020-01 Муфта скользящая
20 375-4501021-Б Муфта неподвижная
21 260313 Заглушка 32
22 375-4501035-01 Колесо червячное в сборе
23 375-4501020-Б Картер редуктора лебедки
24 375-1802278 Пробка МК24
25 375-1802056 Шайба подшипника
26 339137 Пластина стопорная
27 201496-П29 Болт М10-6gх22
28 252136-П2 Шайба 10 пружинная
29 201498-П29 Болт М10-6gх28
30 375-4501041-Б Крышка подшипника правая
31 375-4501047-Б Прокладка регулировочная, толщиной 0,25мм
32 375-4501048-В Прокладка регулировочная
32 375-4501059 Прокладка уплотнительная
34 7312А Подшипник роликовый
35 375-4501124 Шайба упорная
36 375-4503011-01 Сухарь
37 375-4503034 Вилка муфты
38 331465 Болт М10х1,5х20
39 258224 Шплинт 0,8х150
40 375-4501043 Прокладка уплотнительная
41 375-4501045-Б Крышка картера боковая
42 201501-П29 Болт М10-6gх35
43 331472-П29 Болт М10х25
44 331472-П29 Болт М10х25
45 375-4501140 Втулка
46 264020-П29 Масленка 1.3

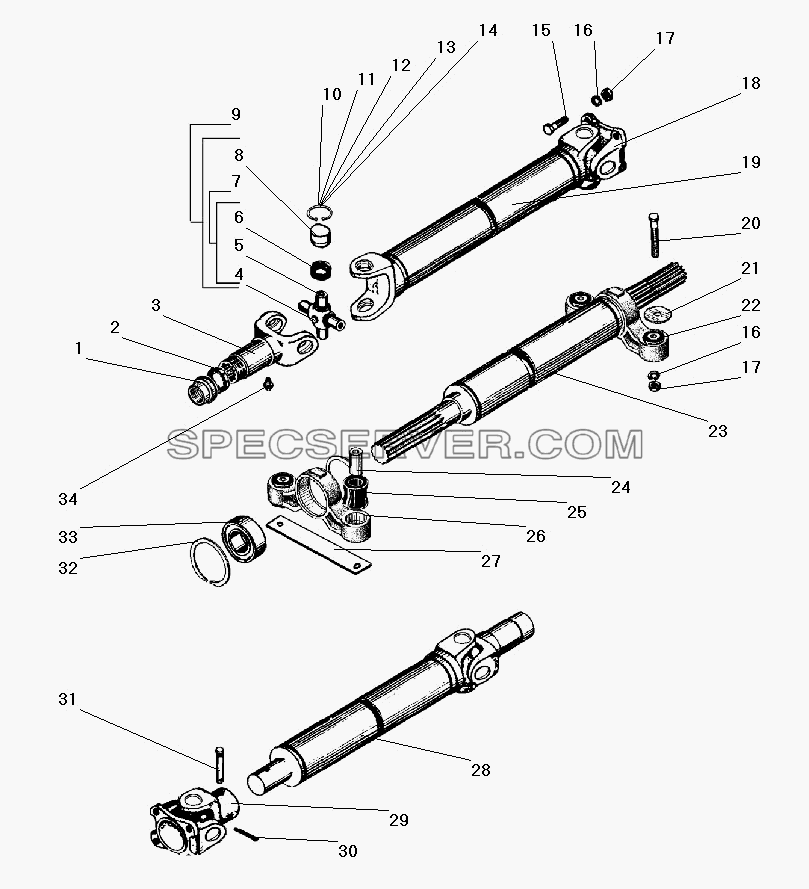

Привод лебедки для Урал-43206-41 (список запасных частей)

Привод лебедки для Урал-43206-41 (список запасных частей)

Привод лебедки для Урал-43206-41 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 121-2203087-Б Обойма сальника
2 121-2203088 Кольцо уплотнительное
3 51А-2201047-10 Вилка скользящая в сборе
4 296780 Клапан предохранительный в сборе
5 42-2201030 Крестовина
6 53А-2201031 Уплотнение подшипников торцевое
7 42-2201026 Крестовина в сборе
8 804704К4С10 Подшипник игольчатый
9 42-2201025 Крестовина с подшипниками в сборе
10 42-2201040 Кольцо стопорное
11 42-2201041 Кольцо стопорное
12 42-2201042 Кольцо стопорное
13 42-2201043 Кольцо стопорное
14 42-2201044 Кольцо стопорное
15 331928-П29 Болт М12х1,25-6gх35
16 252137-П2 Шайба 12 пружинная
17 250515-П29 Гайка М12х1,25-6Н
18 41375-4201023-10 Фланец
19 375Д-4502017-10 Вал карданный (сварка) задний
20 43206-2913032 Болт центровой
21 335632-П29 Шайба 12
22 4320-4502092 Опора в сборе
23 375Д-4502015-10 Вал карданный (сварка) промежуточный
24 4320-4502096 Втулка
25 4320-2905410 Втулка головки амортизатора
26 4320-4502095 Корпус опоры
27 375-4502042 Пластина опорная
28 375Д-4502016-10 Вал карданный (сварка) передний
29 375Д-4502022-10 Вилка
30 258054-П29 Шплинт 4х32
31 375-4502052-03 Штифт срезной
32 333616 Кольцо В80
33 180508К2С17 Подшипник шариковый
34 264072-П29 Масленка в сборе

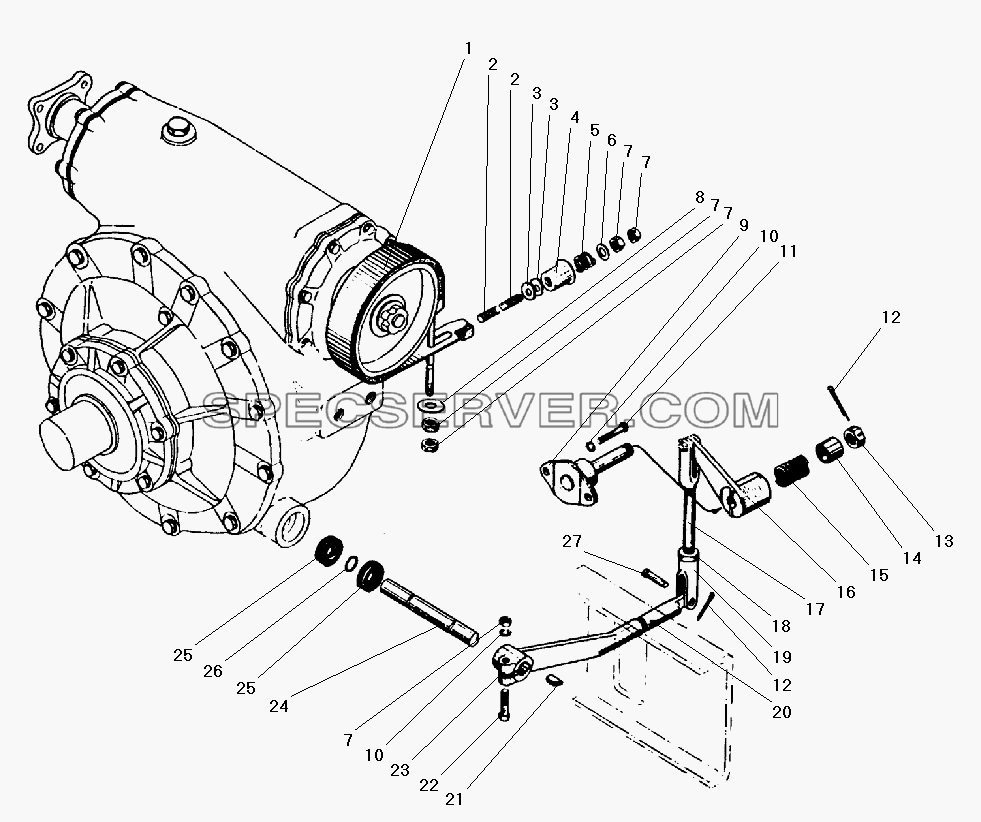

Тормоз и управление лебедкой для Урал-43206-41 (список запасных частей)

Тормоз и управление лебедкой для Урал-43206-41 (список запасных частей)

Тормоз и управление лебедкой для Урал-43206-41 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 375-4501166-В Лента тормоза в сборе
2 375-4501164-Д Наконечник ленты тормоза натяжной
3 335617-П29 Шайба 10
4 375-3506383 Муфта обжимная
5 375-4503038 Пружина тормоза
6 335638-П29 Шайба 10
7 250512-П29 Гайка М10
8 252045-П29 Шайба 12
9 375-4503044-10 Кронштейн с осью в сборе
10 252136-П2 Шайба 10 пружинная
11 200315-П29 Болт М10-6gх40
12 258039-П29 Шплинт 3,2х20
13 250978-П29 Гайка М14х1,5-6Н
14 375-4503105 Втулка поджимная
15 32-0627 Пружина
16 375-4503102-Б Рычаг управления лебедкой
17 375-4503018 Тяга
18 250515-П29 Гайка М12х1,25-6Н
19 375-3508045 Вилка тяги
20 375-4503111 Наконечник рычага
21 260415 Шпонка 5х8 сегментная
22 200317-П29 Болт М10-6gх45 стяжной
23 375-4503113-В Рычаг
24 375-4503013-Б Шток вилки
25 375-1803040 Сальник штока в сборе
26 4320-1803159 Кольцо уплотнительное
27 339640-П52 Палец 10х28

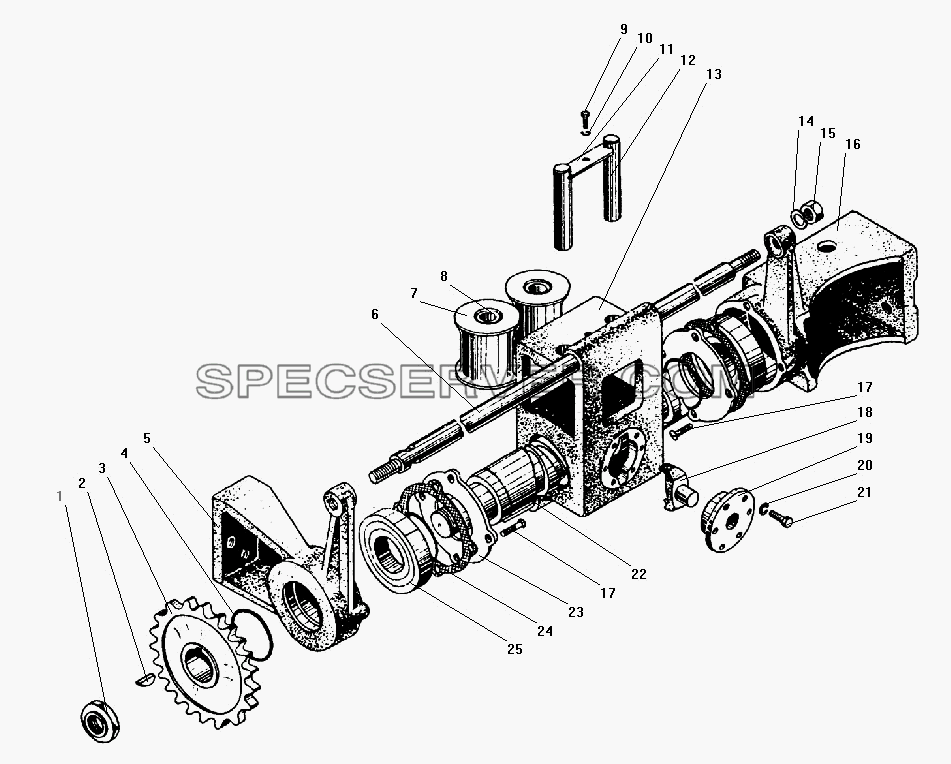

Тросоукладчик для Урал-43206-41 (список запасных частей)

Тросоукладчик для Урал-43206-41 (список запасных частей)

Тросоукладчик для Урал-43206-41 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 4320-1802197 Гайка подшипника
2 338071 Шпонка 10х13 сегментная
3 375-4511050-20 Звездочка ведомая
4 375-3405084 Кольцо уплотнительное
5 375-4511012-А Кронштейн левый
6 375-4511067 Вал направляющий
7 375-4511060-10 Ролик направляющий
8 375-3504020 Втулка вала педали
9 201416-П29 Болт М6-6gх12
10 252134-П2 Шайба 6 пружинная
11 375-4511069-10 Пластина стопорная
12 375-4511070 Палец направляющего ролика
13 375-4511015-10 Корпус
14 252161-П2 Шайба 20Л
15 250565-П29 Гайка М20х1,5-6Н
16 375-4511011-А Кронштейн правый
17 221663-П29 Винт М8-6gх18
18 375-4511023-01 Сухарь
19 375-4511031 Крышка опорная сухаря
20 252135-П2 Шайба 8 пружинная
21 201460-П29 Болт М8-6gх30
22 375-4511026-А Винт ходовой
23 375-4511048 Крышка подшипника
24 375-4511049 Прокладка крышки
25 311 Подшипник шариковый радиальный однорядный
