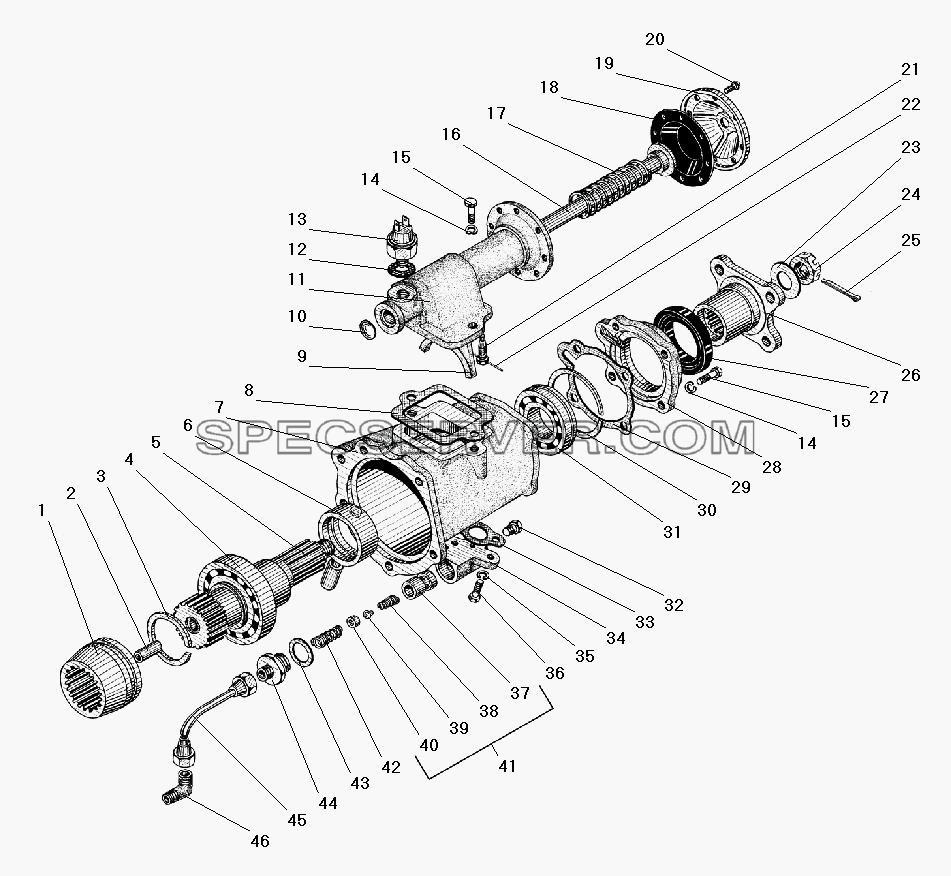

Запчасти: Коробка дополнительного отбора мощности для Урал-43206-41

Коробка дополнительного отбора мощности для Урал-43206-41 (список запасных частей)

Коробка дополнительного отбора мощности для Урал-43206-41 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 5557-4202061 Муфта включения
2 375-4202074 Втулка вала
3 375-4202018 Кольцо стопорное
4 211А Подшипник шариковый
5 375-4202030-Б Вал коробки
6 375-4202212-10 Поршень насоса в сборе
7 5557-4202015 Картер дополнительного отбора
8 5557-4202147 Прокладка
9 5557-4202126-01 Вилка
10 260308-П29 Заглушка 22
11 5557-4202116 Корпус механизма переключения
12 44201-1804131 Прокладка
13 ВК403А-3716000 Выключатель
14 252136-П2 Шайба 10 пружинная
15 331472-П29 Болт М10х25
16 5557-4202120 Шток
17 5557-4202117 Пружина
18 5557-4209136 Диафрагма камеры включения коробки отбора мощности
19 55571-4209034 Крышка камеры включения коробки отбора мощности
20 201416-П29 Болт М6-6gх12
21 331402 Болт стопорный
22 258253 Шплинт 1,2х175
23 252020 Шайба 22
24 334920 Гайка М22х1,5
25 258054-П29 Шплинт 4х32
26 375-4202264-Б Фланец
27 2.2-51х76-1-1 Манжета в сборе
28 5557-4202084 Крышка подшипника
29 5557-4202073 Прокладка
30 339053 Кольцо стопорное
31 50208А Подшипник шариковый
32 262541-П29 Пробка КГ1/8"
33 375-4202211-10 Прокладка
34 375-4202210-10 Корпус насоса
35 252135-П2 Шайба 8 пружинная
36 201457-П29 Болт М8-6gх22
37 375-4202017-10 Корпус клапана
38 375-4202207 Пружина
39 375-4202208 Клапан
40 375-4202206-10 Седло
41 375-4202213-10 Клапан предохранительный в сборе
42 375-4202016 Пружина предохранительного клапана
43 375-3524004 Прокладка уплотнительная
44 375-4202203 Крышка корпуса насоса
45 375-4202215-10 Трубка маслоприемная в сборе
46 339039-П29 Угольник К3/8"-М16х1,5

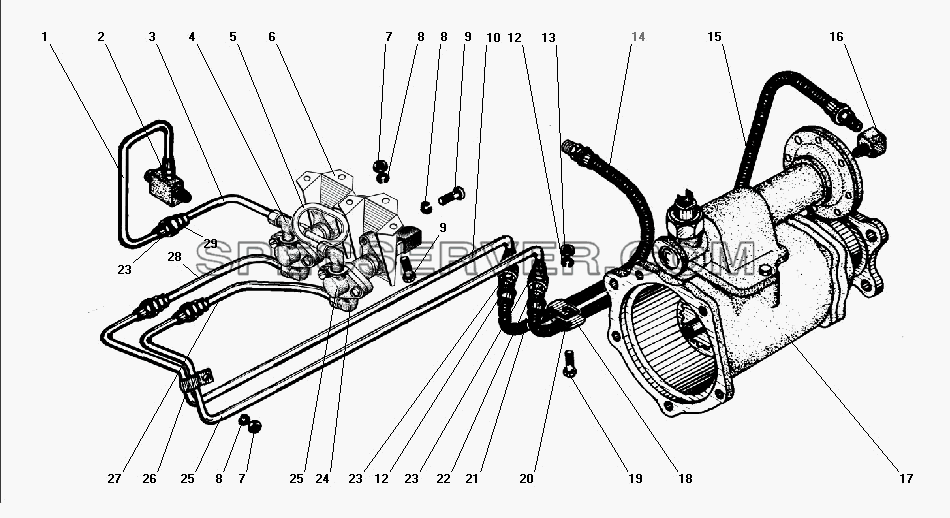

Запчасти: Установка пневмоуправления ДОМ, БМКД для Урал-43206-41

Установка пневмоуправления ДОМ, БМКД для Урал-43206-41 (список запасных частей)

Установка пневмоуправления ДОМ, БМКД для Урал-43206-41 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 5920-4202329 Трубка соединительная
2 339200-П29 Штуцер М10х1 К1/8"
3 5920-4202327 Трубка подводящая к крану
4 339690 Тройник М10х1-К 1/8"
5 4320ЯХ-4202156 Трубка воздуховодная
6 5920-4202277 Кронштейн
7 250508-П29 Гайка М6-6Н
8 252154-П2 Шайба 6 пружинная
9 220103-П29 Винт М6-6gх12
10 4320ЯХ-2411150 Трубка воздуховодная
12 252156-П2 Шайба 10 пружинная
13 250512-П29 Гайка М10
14 43206-2411076 Шланг гибкий
15 375-4225075-02 Шланг гибкий системы накачки шин в сборе
16 375-4245114 Штуцер подвода воздуха
17 5557-4202010 Отбор мощности дополнительный в сборе
18 339098-П29 Хомут крепления шланга
19 201495-П29 Болт М10-6gх20
20 375-3506023-01 Прокладка
21 339705 Штуцер
22 339938 Штуцер М14х1,5
23 250513-П29 Гайка М10х1-6Н
24 339520-П29 Угольник М10х1 К1/8"
25 4320-4202154 Трубка подводящая к диафрагме первая
25 4322-4206200 Кран в сборе
26 337820 Хомут
27 5920-4202344 Трубка подводящая к диафрагме вторая
28 4320ЯХ-2411153 Трубка воздуховодная
29 339396-П29 Штуцер

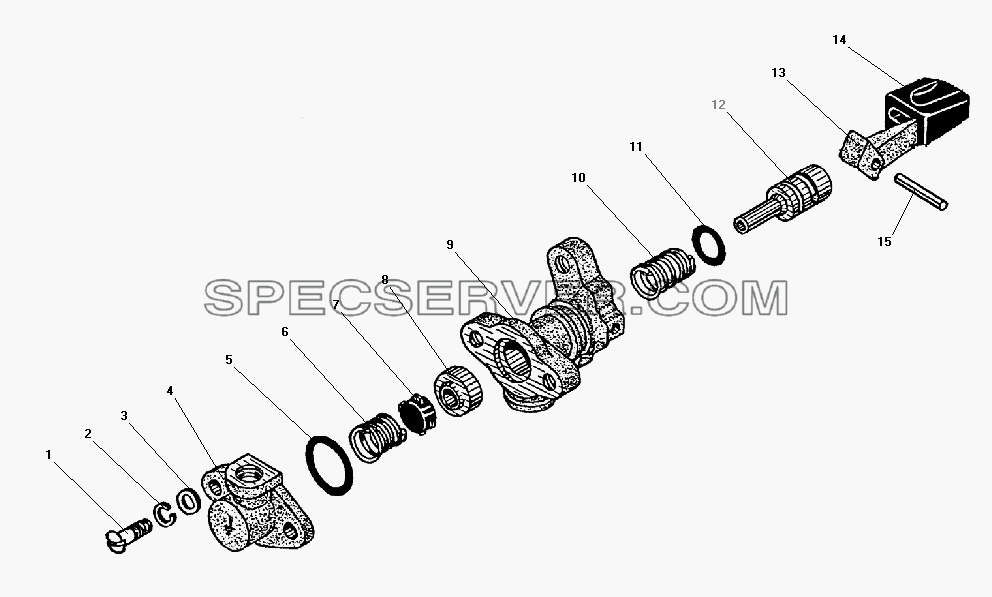

Запчасти: Кран пневмоуправления для Урал-43206-41

Кран пневмоуправления для Урал-43206-41 (список запасных частей)

Кран пневмоуправления для Урал-43206-41 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 220105-П29 Винт М6-6gх16
2 252134-П2 Шайба 6 пружинная
3 252004-П29 Шайба 6
4 4322-4206220-01 Крышка
5 018-022-25-2-2 Кольцо уплотнительное
6 4320Х-4206222 Пружина клапана
7 4322-4206210 Клапан
8 4322-4206219-10 Седло клапана
9 4322-4206217 Корпус
10 4322-4206218 Пружина штока
11 010-014-25-2-3 Кольцо уплотнительное
12 4322-4206206-10 Шток крана
13 4322-4206216 Рычаг
14 4322-8109044-10 Ручка управления
15 4322-4206215 Штифт

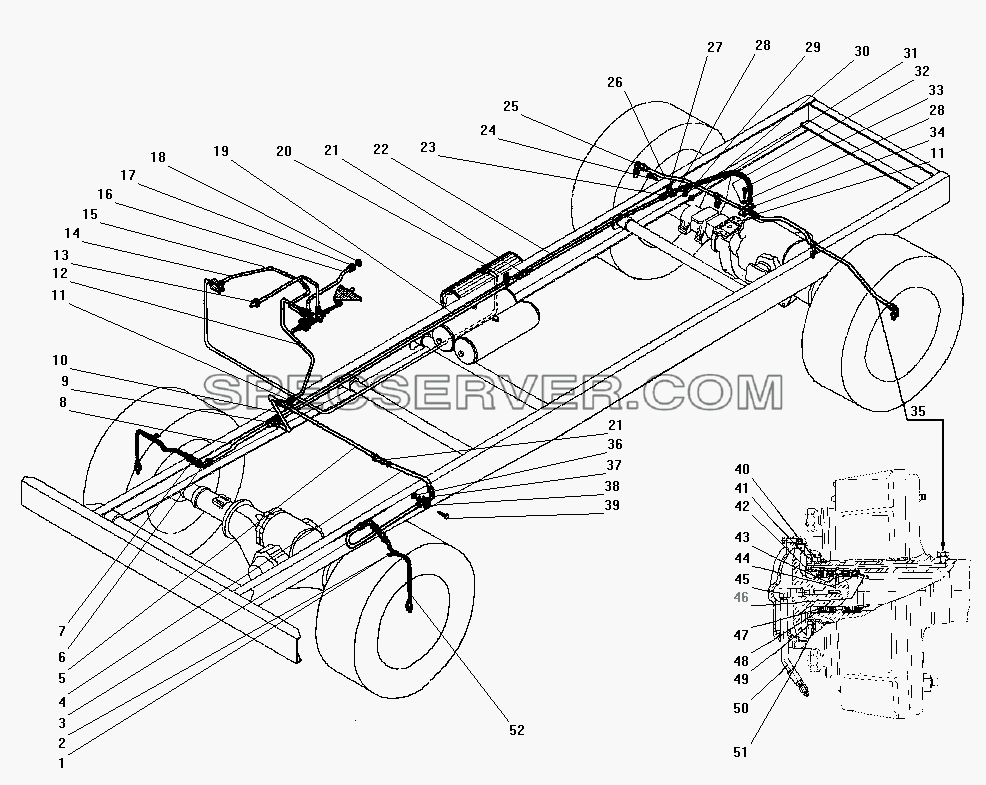

Система регулирования давления воздуха в шинах для Урал-43206-41 (список запасных частей)

Система регулирования давления воздуха в шинах для Урал-43206-41 (список запасных частей)

Система регулирования давления воздуха в шинах для Урал-43206-41 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 375-3506023-01 Прокладка
2 339124-П29 Хомут крепления шланга
3 432007-3125034-02 Трубка к левому переднему колесу в сборе
4 555707-3125048-01 Трубка в сборе к левым колесам, вторая
5 5557Я-3125046 Трубка к левым колесам, первая, в сборе
6 339907 Угольник
7 250634-П29 Гайка М14х1,5
8 375Ю-4225092-01 Трубка от тройника к правому переднему колесу в сборе
9 339296 Тройник М14х1,5
10 375Ю-4225094-01 Трубка в сборе к правым колесам
11 339547 Тройник М16х1,5-М14х1,5
12 4320-3125100-01 Трубка от крана к центральному тройнику в сборе
13 Н-202 Втулка
14 4320-3125102-01 Трубка от крестовины к крану управления давлением в сборе
15 375Ю-4222022-01 Трубка выводная крана управления давлением в сборе
16 4320-3125132-01 Трубка к шинному манометру в сборе
17 339177-П29 Штуцер М10х1 М10х0,75
18 375-4225028 Кольцо уплотнительное
19 432007-3125218-01 Трубка от тройника к среднему правому колесу в сборе
20 339865 Хомут
21 339035 Штуцер 14х1,5
22 432067-3125192-01 Трубка к заднему мосту в сборе
23 339583 Угольник
24 201585-П29 Болт М14-6gх30
25 339358 Угольник
26 432067-3125106-01 Трубка в сборе к правому колесу
27 43206-3125260 Кронштейн
28 250638-П29 Гайка М18х1,5-6Н
29 252158-П2 Шайба14Л
30 250558-П29 Гайка М14-6Н
31 43206-3125086 Шланг к заднему мосту
32 252159-П2 Шайба 16Л
33 332768 Болт М18х1,5х32
34 43206-3125149 Кронштейн
35 432067-3125108-01 Трубка в сборе к левому колесу
36 250512-П29 Гайка М10
37 252136-П2 Шайба 10 пружинная
38 375-4245141 Кронштейн
39 201498-П29 Болт М10-6gх28
40 4320-3103076 Гайка подшипника колеса в сборе
41 375-3103081-Г Контргайка подшипников колеса
42 375-2303067-А Кольцо стопорное
43 375-3124013 Кольцо распорное
44 375-4224081 Обойма
45 375-3124094 Угольник подвода воздуха
46 375-2303066 Направляющая полуоси
47 375-4224017-03 Сальник подвода воздуха в сборе
48 375-4224020-01 Обойма манжеты
49 375-3103080-Б Шайба стопорная
50 375-4225073-02 Шланг гибкий подвода воздуха в сборе
51 375-3103079-01 Шайба замочная
52 375-4225075-02 Шланг гибкий системы накачки шин в сборе

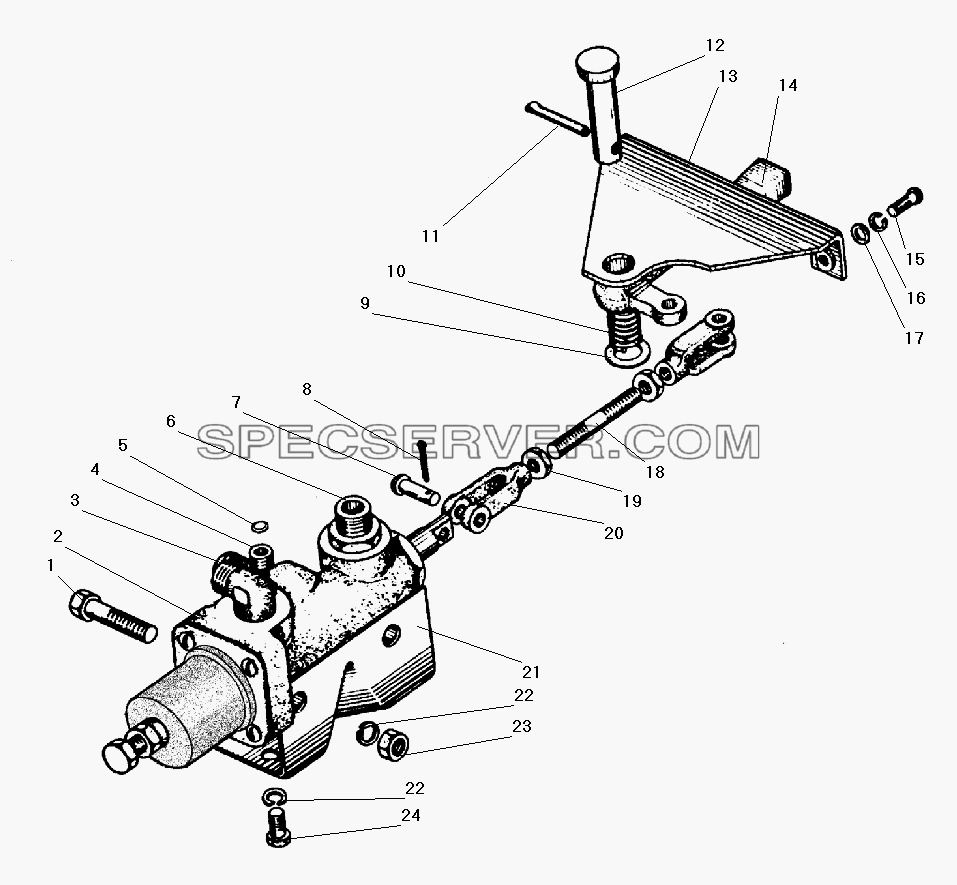

Установка крана управления давлением для Урал-43206-41 (список запасных частей)

Установка крана управления давлением для Урал-43206-41 (список запасных частей)

Установка крана управления давлением для Урал-43206-41 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 200265-П29 Болт М8-6gх40
2 131-4222010-Б Кран управления давлением с клапаном-ограничителем в сборе
3 339039 Угольник М16х1,5 К3/8"
4 339236 Тройник М16х1,5-М10х1-К3/8"
5 4320-3122070 Шайба
6 339442-П29 Штуцер М16х1,5 К3/8"
7 260012-П52 Палец 6х20
8 258011-П29 Шплинт 2х10
9 252007-П29 Шайба 12
10 375-4222017 Пружина рычага нажимная
11 258041-П29 Шплинт 3,2х32
12 260089-П52 Палец 12х40
13 4320-3122014 Кронштейн рычага в сборе
14 4320-3122012 Рычаг крана в сборе
15 220104-П29 Винт М6-6gх14
16 252134-П2 Шайба 6 пружинная
17 252004-П29 Шайба 6
18 375-4222024-10 Стержень
19 250508-П29 Гайка М6-6Н
20 4320-3122065 Вилка
21 375-4222018 Кронштейн
22 252135-П2 Шайба 8 пружинная
23 250510-П29 Гайка М8-6Н
24 201455-П29 Болт М8-6gх18

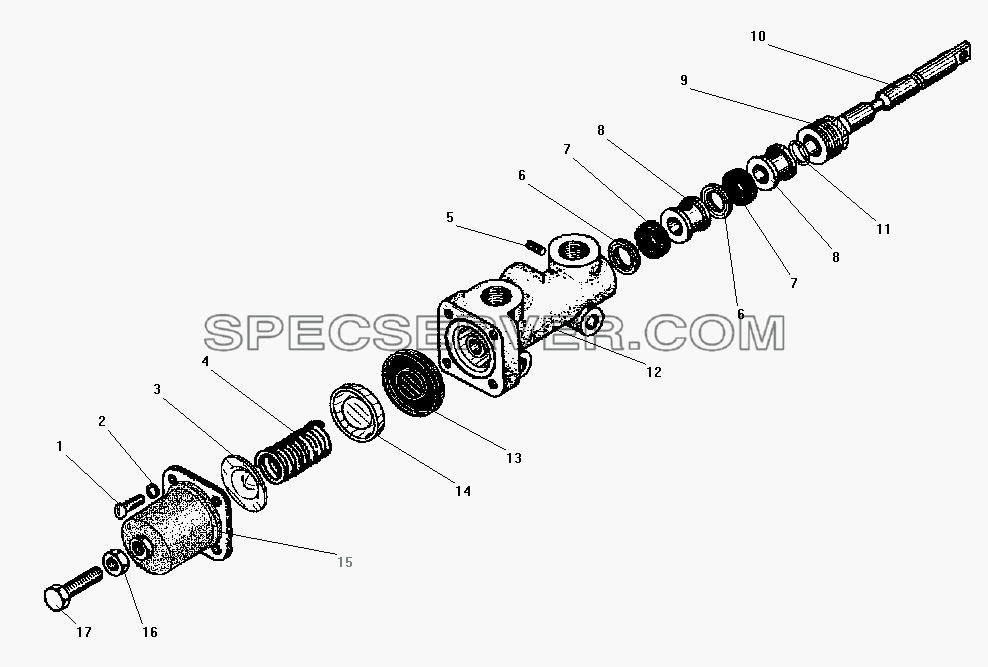

Кран управления давлением для Урал-43206-41 (список запасных частей)

Кран управления давлением для Урал-43206-41 (список запасных частей)

Кран управления давлением для Урал-43206-41 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 220080-П8 Винт М5-6gх16
2 252153-П2 Шайба 5 пружинная
3 131-3515063 Шайба упорная
4 131-3515061 Пружина
5 402008-П29 Винт М5х6
6 131-4222071-А2 Кольцо распорное
7 131-4222035 Сальник крана
8 131-4222069-А Втулка распорная
9 131-4222038-А5 Направляющая золотника
10 131-4222036 Золотник
11 307788-П29 Кольцо 12 замковое
12 131-4222031-Б Корпус
13 131-3515080 Диафрагма
14 131-3515059-Б Стакан направляющий
15 131-3515019-Б Крышка клапана
16 250508-П8 Гайка М6-6Н
17 201423-П8 Болт М6-6gх28
