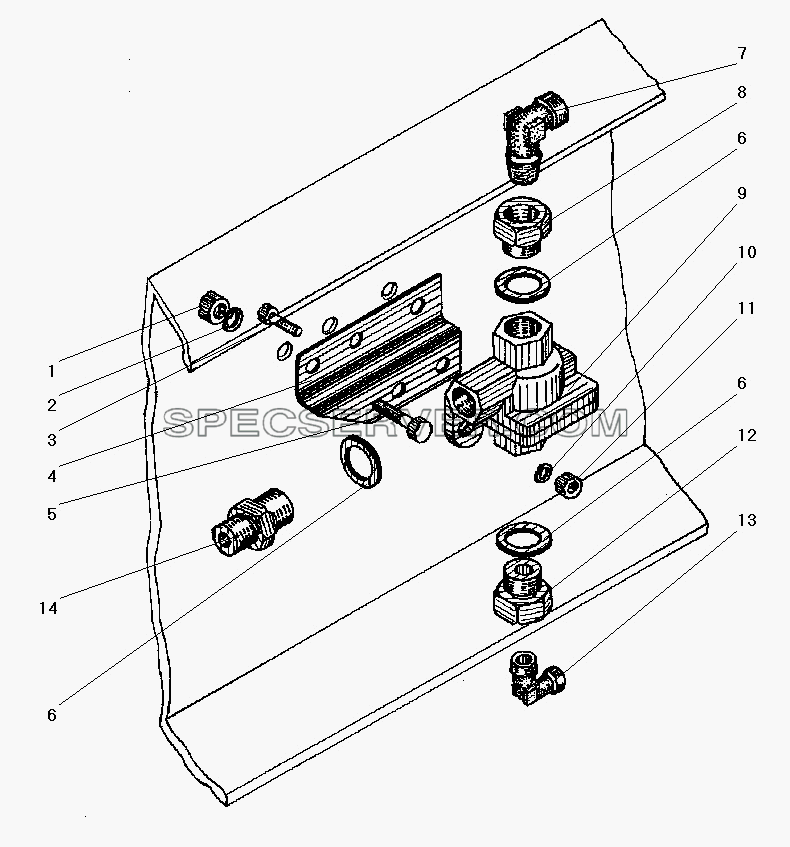

Запчасти: Установка двухмагистрального клапана для Урал-43206-41
Установка двухмагистрального клапана для Урал-43206-41 (список запасных частей)
Таблица запасных частей

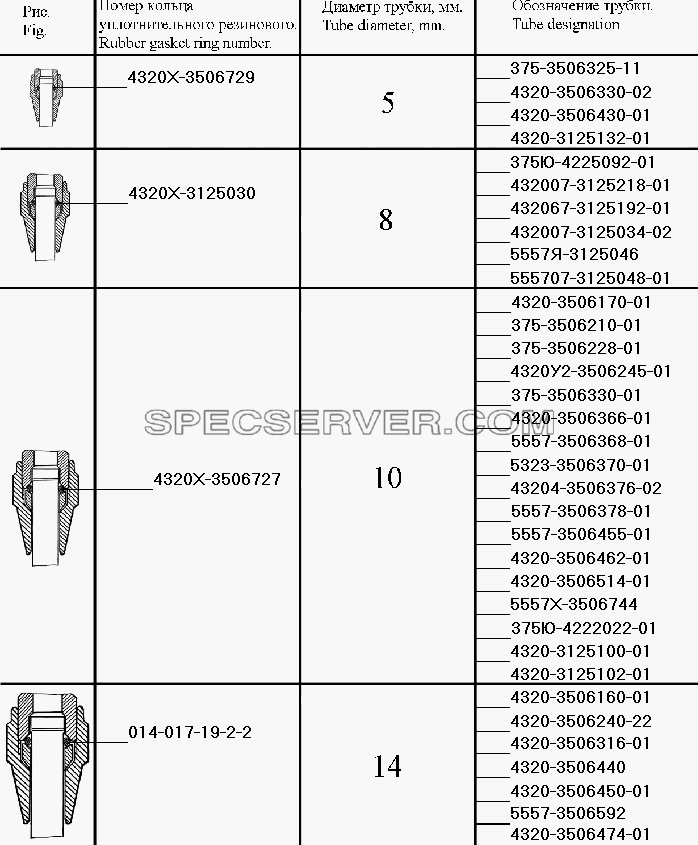

Запчасти: Уплотнение трубопроводов для Урал-43206-41
Уплотнение трубопроводов для Урал-43206-41 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
014-017-19-2-2 |
Кольцо |
- |
|
375-3506210-01 |
Трубка к соединительной головке, вторая в сборе |
- |
|
375-3506228-01 |
Трубка к соединительной головке, третья в сборе |
- |
|
375-3506325-11 |
Трубка к манометру |
- |
|
375-3506330-01 |
Трубка от 3-го воздушного баллона, вторая в сборе |
- |
|
375Ю-4222022-01 |
Трубка выводная крана управления давлением в сборе |
- |
|
375Ю-4225092-01 |
Трубка от тройника к правому переднему колесу в сборе |
- |
|
4320-3125100-01 |
Трубка от крана к центральному тройнику в сборе |
- |
|
4320-3125102-01 |
Трубка от крестовины к крану управления давлением в сборе |
- |
|
4320-3125132-01 |
Трубка к шинному манометру в сборе |
- |
|
4320-3506160-01 |
Трубка к пневмоусилителю, третья в сборе |
- |
|
4320-3506170-01 |
Трубка к клапану обрыва в сборе |
- |
|
4320-3506240-22 |
Трубка от правого воздушного баллона в сборе |
- |
|
4320-3506316-01 |
Трубка от крана к регулятору тормозных сил, первая в сборе |
- |
|
4320-3506330-02 |
Трубка к нижнему штуцеру манометра, первая в сборе |
- |
|
4320-3506366-01 |
Трубка от клапана к крестовине, первая в сборе |
- |
|
4320-3506430-01 |
Трубка к нижнему штуцеру манометра, вторая в сборе |
- |
|
4320-3506440 |
Трубка от левого воздушного баллона к тормозному крану в сборе |
- |
|
4320-3506450-01 |
Трубка от тормозного крана ко второму пневмоусилителю в сборе |
- |
|
4320-3506462-01 |
Трубка от крана прицепа к 3-му воздушному баллону, вторая в сборе |
- |
|
4320-3506474-01 |
Трубка от регулятора тормозных сил к пневмоусилителю, вторая в сборе |
- |
|
4320-3506514-01 |
Трубка к клапану первая, в сборе |
- |
|
432007-3125034-02 |
Трубка к левому переднему колесу в сборе |
- |
|
432007-3125218-01 |
Трубка от тройника к среднему правому колесу в сборе |
- |
|
43204-3506376-02 |
Трубка от клапана прицепа к тройнику в сборе |
- |
|
432067-3125192-01 |
Трубка к заднему мосту в сборе |
- |
|
4320У2-3506245-01 |
Трубка от тройника к 3-му воздушному баллону в сборе |
- |
|
4320Х-3125030 |
Кольцо уплотнительное |
- |
|
4320Х-3506727 |
Кольцо уплотнительное |
- |
|
4320Х-3506729 |
Кольцо уплотнительное |
- |
|
5323-3506370-01 |
Трубка от четвертого воздушного баллона |
- |
|
5557-3506368-01 |
Трубка от крана к клапану прицепа, верхняя в сборе |
- |
|
5557-3506378-01 |
Трубка к соединительной головке, первая в сборе |
- |
|
5557-3506455-01 |
Трубка от тормозного крана к клапану прицепа, нижняя в сборе |
- |
|
5557-3506592 |
Трубка к цилиндру |
- |
|
555707-3125048-01 |
Трубка в сборе к левым колесам, вторая |
- |
|
5557Х-3506744 |
Трубка от дополнительного баллона к влагомаслоотделителю |
- |
|
5557Я-3125046 |
Трубка к левым колесам, первая, в сборе |

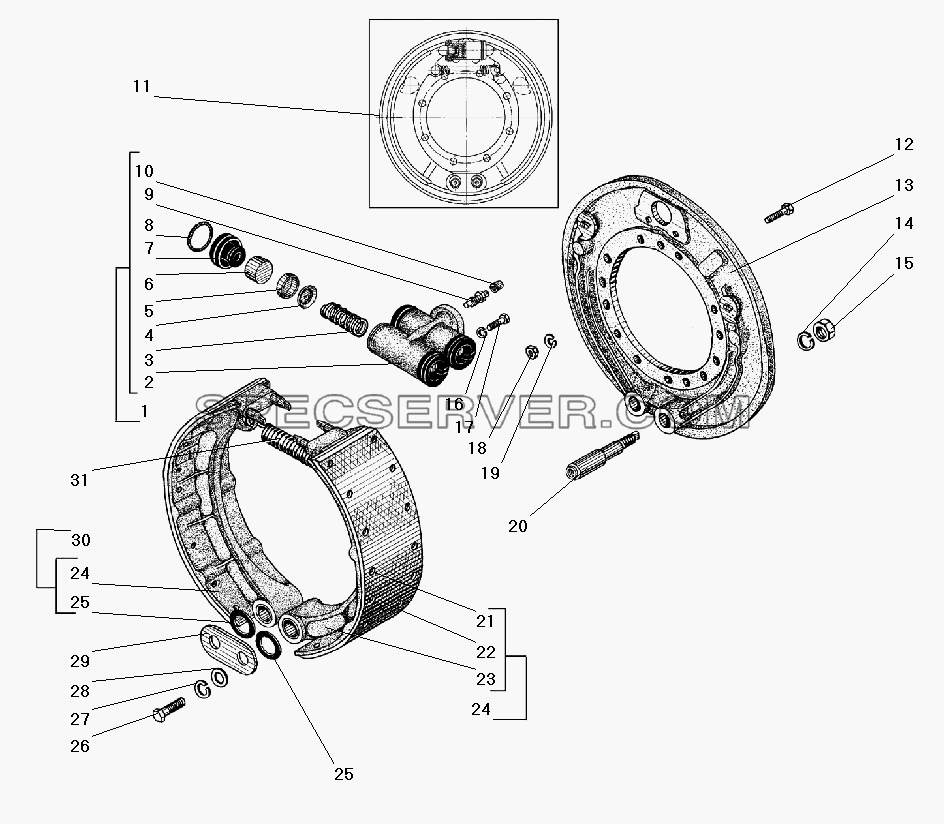

Запчасти: Рабочий тормоз без АБС. для Урал-43206-41
Рабочий тормоз без АБС. для Урал-43206-41 (список запасных частей)
Таблица запасных частей
Установка пневматических усилителей с главными тормозными цилиндрами без АБС. для Урал-43206-41 (список запасных частей)
Установка пневматических усилителей с главными тормозными цилиндрами без АБС. для Урал-43206-41 (список запасных частей)
Таблица запасных частей

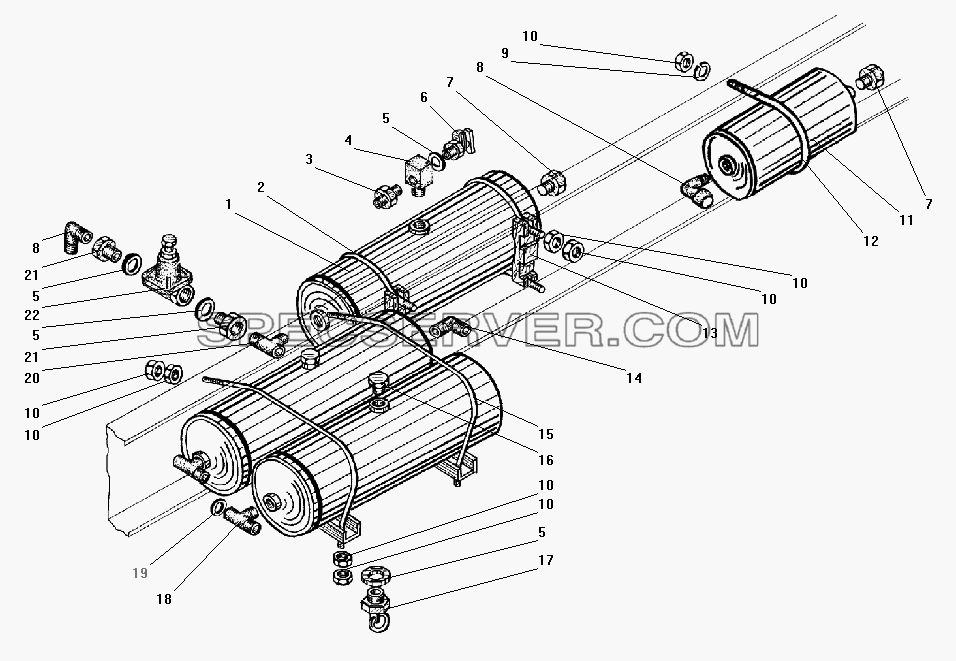

Установка воздушных баллонов без АБС. для Урал-43206-41 (список запасных частей)
Установка воздушных баллонов без АБС. для Урал-43206-41 (список запасных частей)
Таблица запасных частей
Трубопроводы и шланги гидропневматического привода рабочих тормозов без АБС. для Урал-43206-41 (список запасных частей)
Трубопроводы и шланги гидропневматического привода рабочих тормозов без АБС. для Урал-43206-41 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
4320Х-3506490-01 |
Трубка от компрессора к регулятору, третья в сборе |
2 |
|
339222 |
Штуцер М20х1,5 |
3 |
|
4320-3506330-02 |
Трубка к нижнему штуцеру манометра, первая в сборе |
4 |
|
4320-3506190 |
Трубка от компрессора к регулятору давления первая в сборе |
5 |
|
339396 |
Штуцер |
6 |
|
4320-3506430-01 |
Трубка к нижнему штуцеру манометра, вторая в сборе |
7 |
|
375-3506330-01 |
Трубка от 3-го воздушного баллона, вторая в сборе |
8 |
|
375Д-5205042 |
Трубка к крану |
9 |
|
375Д-5205050 |
Трубка от крестовины к штуцеру |
10 |
|
5557-3506207 |
Шланг манометра |
11 |
|
4320-3506440-01 |
Трубка от левого воздушного баллона к тормозному крану в сборе |
12 |
|
4320-3506240-22 |
Трубка от правого воздушного баллона в сборе |
13 |
|
4320-3506182-10 |
Трубка от компрессора к регулятору давления вторая в сборе |
14 |
|
4320У2-3506245-01 |
Трубка от тройника к 3-му воздушному баллону в сборе |
15 |
|
4320-3506366-02 |
Трубка от клапана к крестовине, первая |
16 |
|
4320-3506462-01 |
Трубка от крана прицепа к 3-му воздушному баллону, вторая в сборе |
17 |
|
4320-3506372-01 |
Трубка от крана к тройнику в сборе |
18 |
|
339435 |
Тройник М16х1,5 |
19 |
|
4320-3506398-01 |
Шланг гибкий |
20 |
|
5557Х-3506744-01 |
Трубка то дополнительного баллона к влагомаслоотделителю |
21 |
|
375-3506210-01 |
Трубка к соединительной головке, вторая в сборе |
22 |
|
339050 |
Штуцер М16х1,5 |
23 |
|
375-3506100-Б2 |
Трубопровод от тройника к правому тормозу среднего (заднего) моста в сборе |
24 |
|
51-3506012 |
Болт соединительный |
25 |
|
4320-3506002 |
Муфта соединительная |
26 |
|
4320-3506054 |
Прокладка |
27 |
|
4320-3506520-01 |
Трубка к соединительной головке, третья в сборе |
28 |
|
4320-3506170-01 |
Трубка к клапану обрыва в сборе |
29 |
|
43206-3506454-01 |
Трубка от регулятора тормозных сил к пневмоусилителю, первая |
30 |
|
375-3506024-01 |
Шланг гибкий в сборе |
31 |
|
43206-3506210-01 |
Трубка от тормозного крана к регулятору тормозных сил, вторая |
32 |
|
375-3506113-Б2 |
Трубопровод от тройника к левому тормозу среднего (заднего) моста в сборе |
33 |
|
4320-3506099 |
Тройник |
34 |
|
250636-П29 |
Гайка М16х1,5-6Н |
35 |
|
252159-П2 |
Шайба 16Л |
36 |
|
5557Я-3506012 |
Трубка к передним тормозам в сборе |
37 |
|
5557-3506378 |
Трубка от крана прицепа к клапану в сборе |
38 |
|
339226 |
Штуцер переходной М12х1 |
39 |
|
4320-3506460-01 |
Трубка от крана прицепа к 3-му воздушному баллону, первая |
40 |
|
4320-3506455-01 |
Трубка от тормозного крана к клапану прицепа, нижняя в сборе |
41 |
|
4320-3506514-01 |
Трубка к клапану первая, в сборе |
42 |
|
5557Я-3506080 |
Трубка от тройника к задним тормозам в сборе |
43 |
|
4320-3506368-01 |
Трубка от крана к клапану прицепа, верхняя |
44 |
|
4320-3506474-01 |
Трубка от регулятора тормозных сил к пневмоусилителю, вторая в сборе |
45 |
|
4320Х-3506366-01 |
Трубка от крана управления |
46 |
|
4320-3506325-11 |
Трубка к манометру в сборе |
47 |
|
4320-3506160-01 |
Трубка к пневмоусилителю, третья в сборе |
48 |
|
43205-3506014 |
Трубка к 1-му главному тормозному цилиндру в сборе |
49 |
|
5557-3506318 |
Трубка к манометру в сборе |
50 |
|
4320-3506316-01 |
Трубка от крана к регулятору тормозных сил, первая в сборе |
51 |
|
4320-3506450-01 |
Трубка от тормозного крана ко второму пневмоусилителю в сборе |
52 |
|
375-3506005-Б |
Трубопровод ко второму главному тормозному цилиндру в сборе |
53 |
|
250563-П29 |
Гайка М18х1,5-6Н |
54 |
|
375-3506017-20 |
Угольник трубопроводов гидротормозов |
55 |
|
375-3506062-Б |
Трубопровод от тройника к левому переднему тормозу в сборе |
56 |
|
375-3506045-01 |
Шланг гибкий в сборе |
57 |
|
375-3506091-01 |
Тройник трубопроводов к задним тормозам |
58 |
|
375-3506036-Б |
Трубопровод от тройника к правому переднему тормозу в сборе |
59 |
|
375-3506380 |
Шланг компрессора в сборе |
| |
