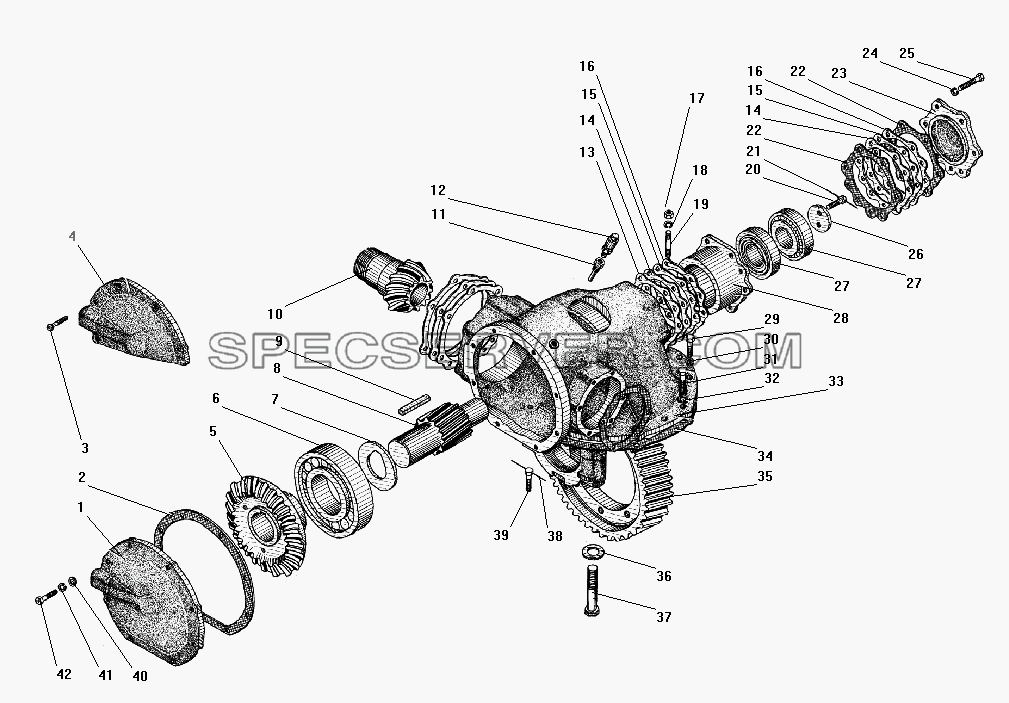

Запчасти: Редуктор главной передачи для Урал-43206-41
Редуктор главной передачи для Урал-43206-41 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
4320Я-2402009 |
Шестерни редуктора |
- |
|
4320Я-2402105 |
Шестерня в сборе |
1 |
|
55571-2402145 |
Крышка картера в сборе |
2 |
|
636106-2402146 |
Прокладка крышки |
3 |
|
221720-П29 |
Винт М10-6gх22 |
4 |
|
55571-2302145 |
Крышка картера в сборе |
5 |
|
375-2402061-Б |
Шестерня ведомая коническая |
6 |
|
12318КМ |
Подшипник роликовый цилиндрический |
7 |
|
375-2402065 |
Шайба опорная подшипника |
8 |
|
4320Я-2402110 |
Шестерня ведущая цилиндрическая |
9 |
|
375-2402108 |
Шпонка призматическая 77х10 |
10 |
|
4320-2402017 |
Шестерня ведущая коническая |
11 |
|
375-4245072 |
Трубка с пробкой в сборе |
12 |
|
298430 |
Сапун |
13 |
|
4320-2402129 |
Прокладка стакана подшипника |
14 |
|
375-2402126 |
Прокладка регулировочная толщиной 0,22мм |
15 |
|
375-2402127 |
Прокладка регулировочная толщиной 0,1мм |
16 |
|
375-2402128 |
Прокладка регулировочная толщиной 0,05мм |
17 |
|
250559-П29 |
Гайка М14х1,5-6Н |
18 |
|
252138-П2 |
Шайба 14 пружинная |
19 |
|
333581-П29 |
Шпилька М14х1,5 |
20 |
|
331950-П29 |
Болт М12х30 |
21 |
|
258280 |
Шплинт 1,6х150 |
22 |
|
375-2402043 |
Прокладка крышки стакана |
23 |
|
375-2402135 |
Крышка стакана подшипников |
24 |
|
252137-П2 |
Шайба 12 пружинная |
25 |
|
331970-П29 |
Болт М12х40 |
26 |
|
375-2402109-10 |
Шайба прижимная |
27 |
|
7310А |
Подшипник роликовый конический |
28 |
|
375-2402124 |
Стакан подшипников ведущей цилиндрической шестерни |
29 |
|
55571-2402066 |
Болт М16х1,5х34 |
30 |
|
252139-П2 |
Шайба 16 |
31 |
|
332762-П29 |
Болт М18х1,5х36 |
32 |
|
252140-П2 |
Шайба 18.ОТ |
33 |
|
55571-2402015 |
Картер редуктора в сборе |
34 |
|
55571-2402142 |
Прокладка картера |
35 |
|
4320Я-2402120 |
Шестерня ведомая цилиндрическая |
36 |
|
375-2402047-11 |
Шайба |
37 |
|
332905 |
Болт М20х100 |
38 |
|
258286 |
Шплинт 1,6х300 |
39 |
|
55571-2402067 |
Болт М16х1,5х34 |
40 |
|
252006-П29 |
Шайба 10 |
41 |
|
252136-П2 |
Шайба 10 пружинная |
42 |
|
331504-П29 |
Болт М10х30 |

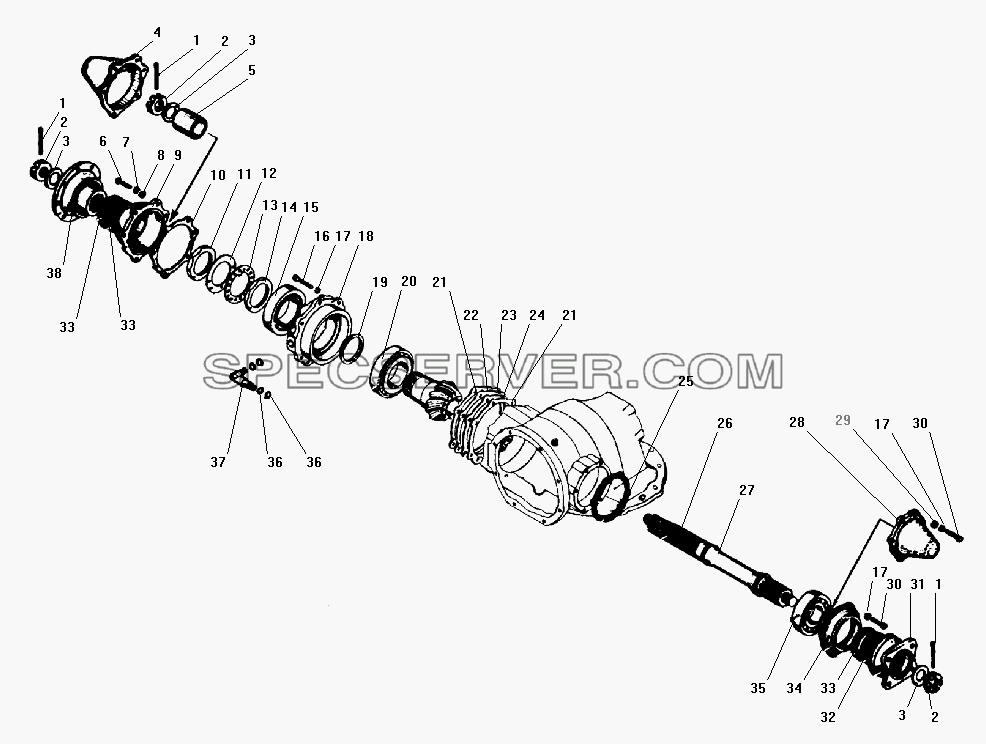

Запчасти: Проходной вал редуктора главной передачи для Урал-43206-41
Проходной вал редуктора главной передачи для Урал-43206-41 (список запасных частей)
Таблица запасных частей

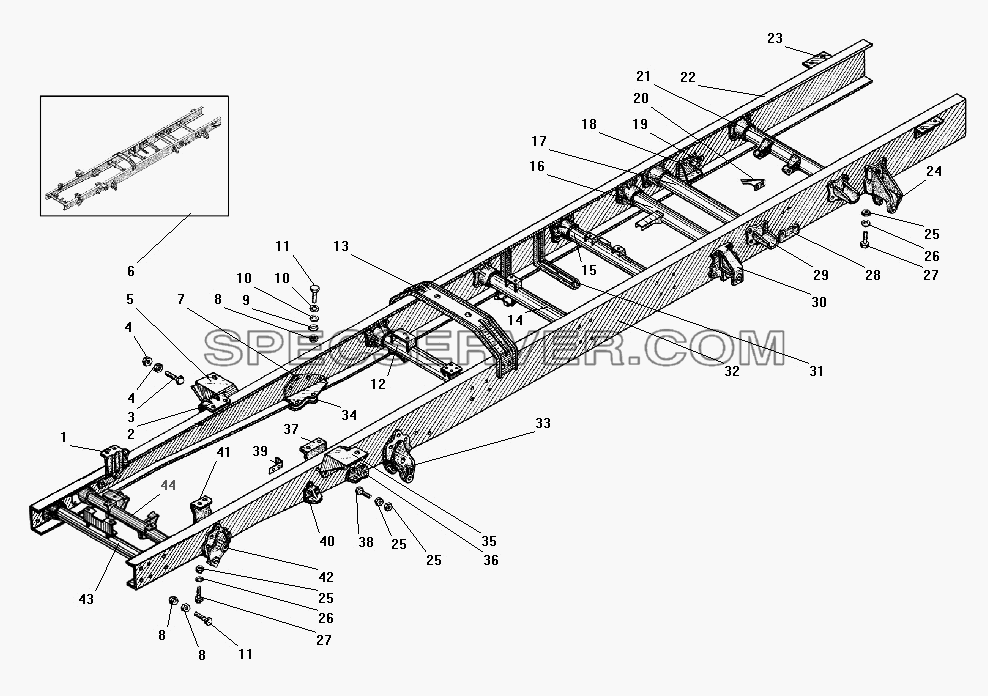

Запчасти: Рама для Урал-43206-41
Рама для Урал-43206-41 (список запасных частей)
Таблица запасных частей

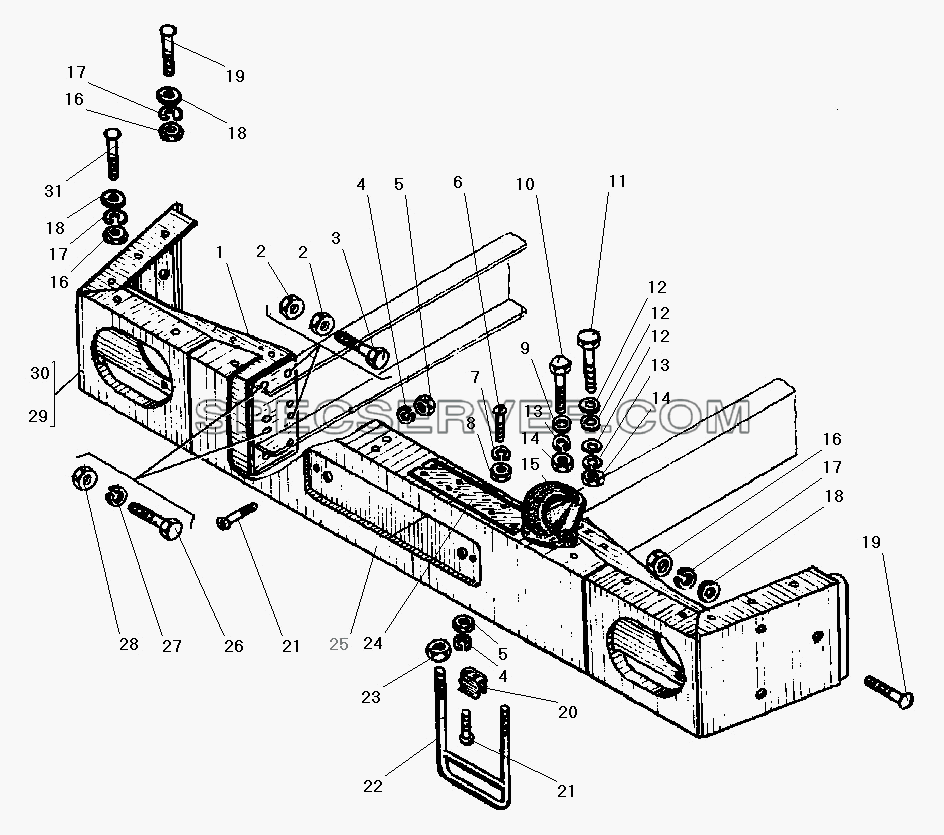

Передний буфер и буксирные крюки для Урал-43206-41 (список запасных частей)
Передний буфер и буксирные крюки для Урал-43206-41 (список запасных частей)
Таблица запасных частей

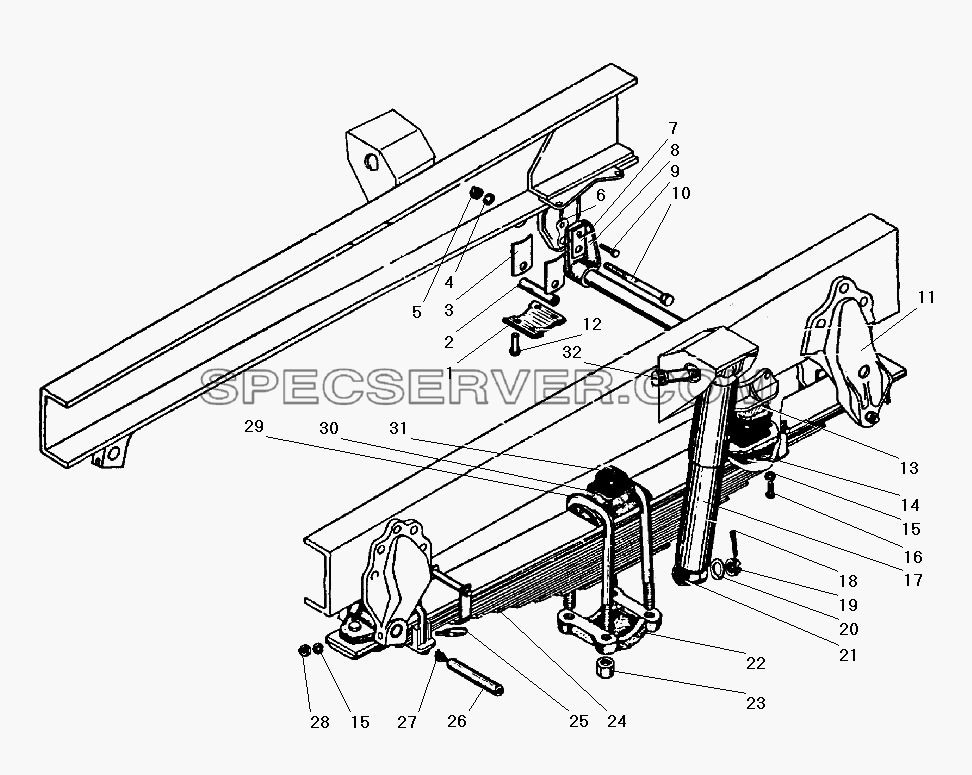

Передняя подвеска для Урал-43206-41 (список запасных частей)
Передняя подвеска для Урал-43206-41 (список запасных частей)
Таблица запасных частей

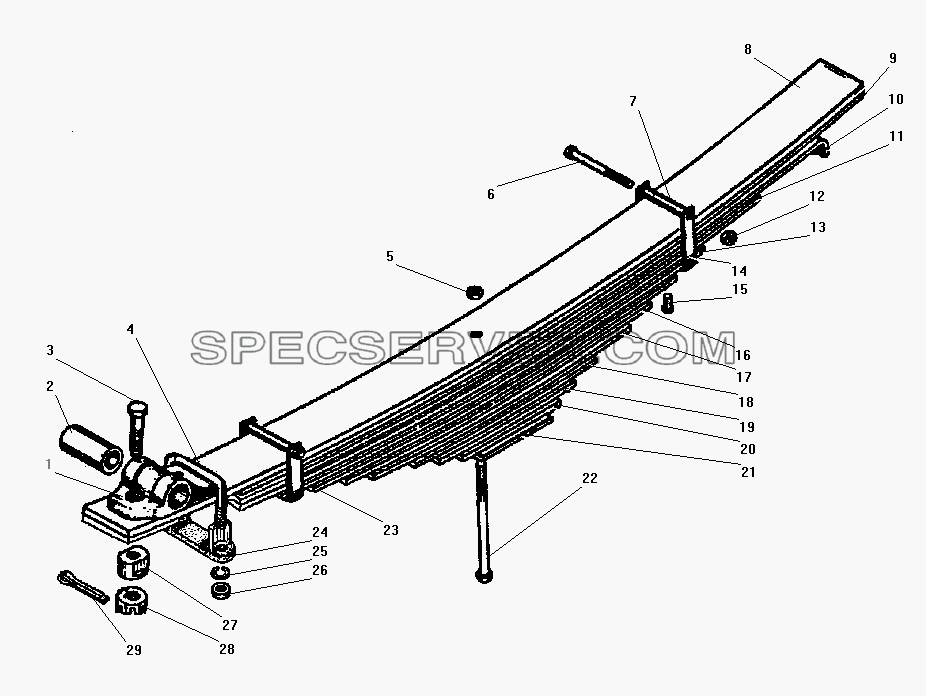

Передняя рессора для Урал-43206-41 (список запасных частей)
Передняя рессора для Урал-43206-41 (список запасных частей)
Таблица запасных частей
| |
