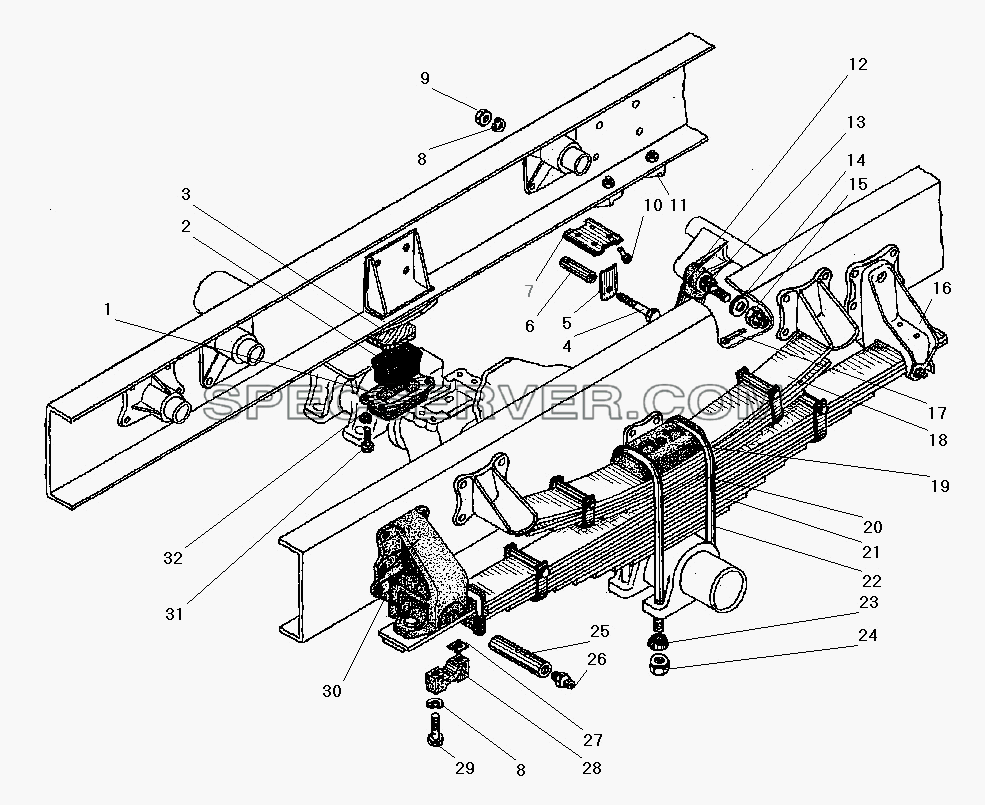

Запчасти: Задняя подвеска для Урал-43206-41

Задняя подвеска для Урал-43206-41 (список запасных частей)

Задняя подвеска для Урал-43206-41 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 375-2912614-10 Обойма буфера
2 375-2912624-01 Буфер задней подвески
3 375-2912636-30 Подкладка буфера
4 332722-П29 Болт
5 375-2902453 Вкладыш заднего кронштейна передней рессоры боковой
6 43206-2912448 Втулка распорная
7 375-2902449-20 Вкладыш заднего кронштейна
8 252139-П2 Шайба 16
9 250560-П29 Гайка М16х1,5-6Н
10 257045 Заклепка 10х40
11 43206-2912447 Кронштейн задний
12 А1-300/475.2905006 Амортизатор в сборе
13 5557-2905410 Втулка головки амортизатора
14 336448-П29 Шайба 24
15 6361-2905130 Гайка
16 43206-2912443 Кронштейн задней рессоры задний
17 258054-П29 Шплинт 4х32
18 43206-2913012 Рессора дополнительная в сборе
19 43206-2912412 Накладка стремянки
20 43206-2913422 Подкладка дополнительной рессоры
21 43206-2912012 Рессора задняя в сборе
22 43206-2912408 Стремянка задней рессоры
23 4322-2912416 Шайба
24 4322-2912410 Гайка стремянки
25 43206-2912478 Палец ушка
26 264020-П29 Масленка 1.3
27 43206-2912437 Прокладка
28 43206-2912439 Крышка переднего кронштейна
29 332721-П29 Болт
30 43206-2912438 Кронштейн передний
31 201496-П29 Болт М10-6gх22
32 252136-П2 Шайба 10 пружинная

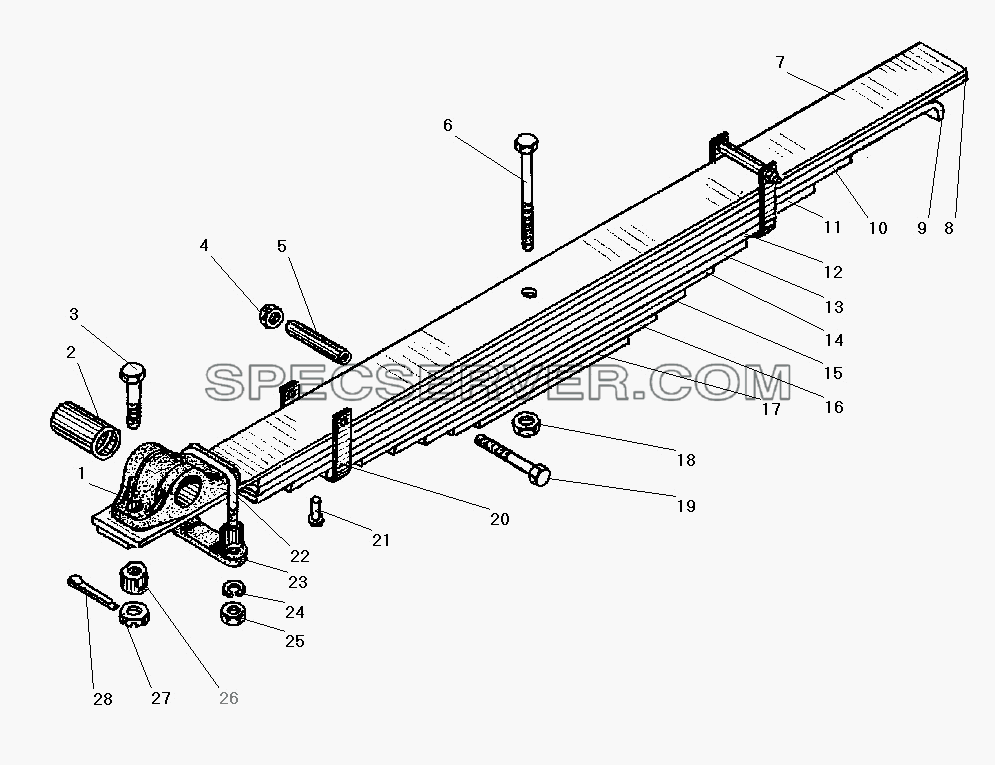

Запчасти: Задняя рессора для Урал-43206-41

Задняя рессора для Урал-43206-41 (список запасных частей)

Задняя рессора для Урал-43206-41 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 43206-2912016 Ушко задней рессоры
2 43206-2912028 Втулка ушка
3 4320-2902043-10 Болт
4 250514-П29 Гайка М12-6Н
5 5323-2902068 Трубка распорная
6 4320-2902032 Болт центровой передней рессоры М12х1.25х130
7 43206-2912101 Лист рессоры №1
8 43206-2912102 Лист рессоры №2
9 43206-2912103 Лист рессоры №3
10 43206-2912104 Лист рессоры №4
11 43206-2912105 Лист рессоры №5
12 43206-2912106 Лист рессоры №6
13 43206-2912107 Лист рессоры №7
14 43206-2912108 Лист рессоры №8
15 43206-2912109 Лист рессоры №9
16 43206-2912110 Лист рессоры №10
17 43206-2912111 Лист рессоры №11
18 250515-П29 Гайка М12х1,25-6Н
19 200383-П29 Болт М12-6gх120
20 43206-2912062 Хомут
21 256869 Заклепка 12х26
22 4320-2902024 Стремянка ушка
23 43206-2912025 Накладка
24 252139-П2 Шайба 16
25 4320-2902044 Гайка
26 4320-2902018-10 Гайка
27 250908-П29 Гайка М20х1,5-6Н
28 258054-П29 Шплинт 4х32

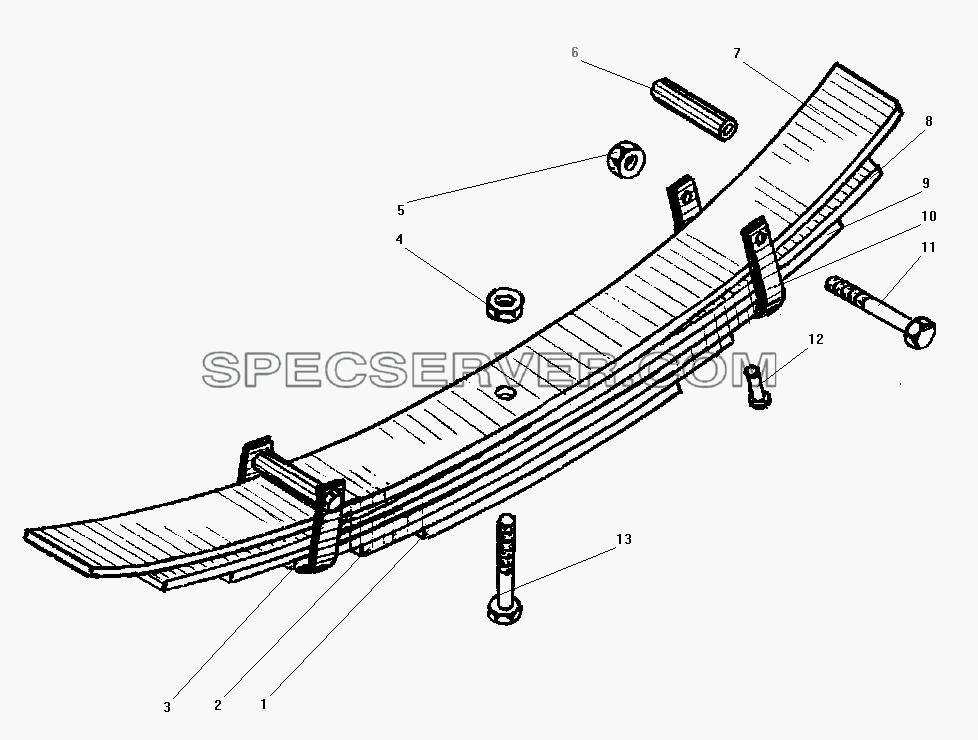

Запчасти: Дополнительная рессора для Урал-43206-41

Дополнительная рессора для Урал-43206-41 (список запасных частей)

Дополнительная рессора для Урал-43206-41 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 43206-2913106 Лист рессоры №6
2 43206-2913105 Лист рессоры №5
3 43206-2913104 Лист рессоры №4
4 250515-П29 Гайка М12х1,25-6Н
5 250512-П29 Гайка М10
6 375-2902068 Трубка распорная хомутов
7 43206-2913101 Лист рессоры №1
8 43206-2913102 Лист рессоры №2
9 43206-2913103 Лист рессоры №3
10 43206-2913062 Хомут
11 200332-П29 Болт М10-6gх115
12 256869 Заклепка 12х26
13 43206-2913032 Болт центровой

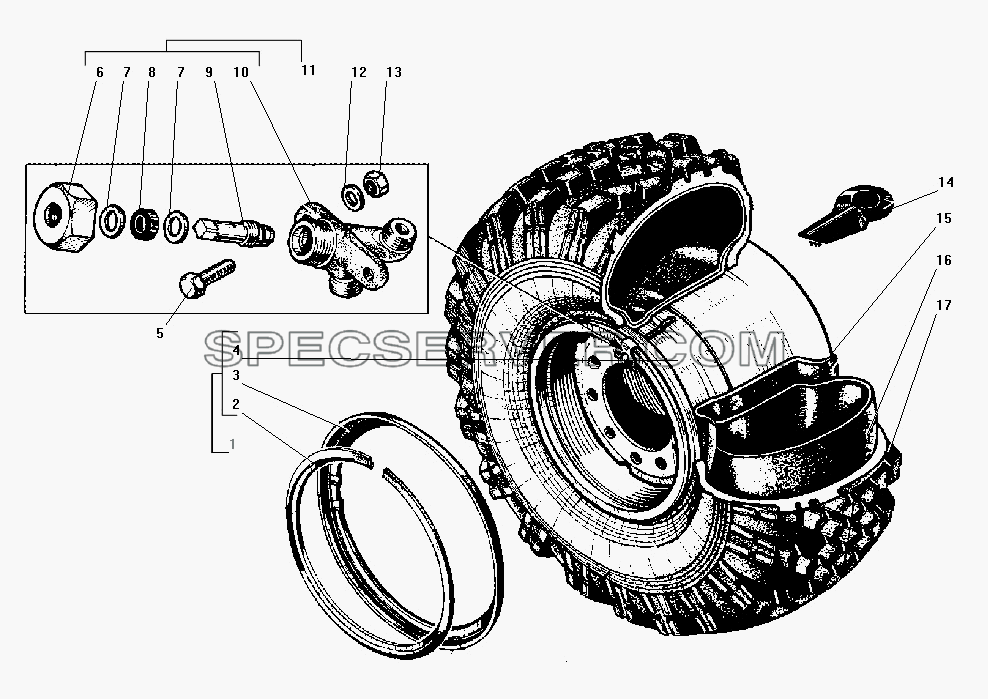

Запчасти: Колесо и шина для Урал-43206-41

Колесо и шина для Урал-43206-41 (список запасных частей)

Колесо и шина для Урал-43206-41 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 670.3101012-01 Колесо дисковое 400Г-508 в сборе
2 654.3101031 Кольцо замочное
3 654.3101027-01 Кольцо бортовое
4 670.3101015-10 Основание обода с диском в сборе
5 201420-П29 Болт М6-6gх20
6 334928-П29 Гайка М20х1,5-6Н
7 335616-П29 Шайба 8
8 375-4224130-В Кольцо уплотнительное
9 375-4224129-Г Клапан колесного крана в сборе
10 375-4224126-Ж Корпус колесного крана
11 375-4224120-Ж Кран колесный в сборе
12 252134-П2 Шайба 6 пружинная
13 250508-П29 Гайка М6-6Н
14 375-3106013-01 Уплотнитель вентильного паза
15 475-508 (ОШЗ) Лента ободная
16 1200х500-508 (ОШЗ) Камера
17 500/70-508 (1200х500-508) 156F модели ИД-П284 Покрышка

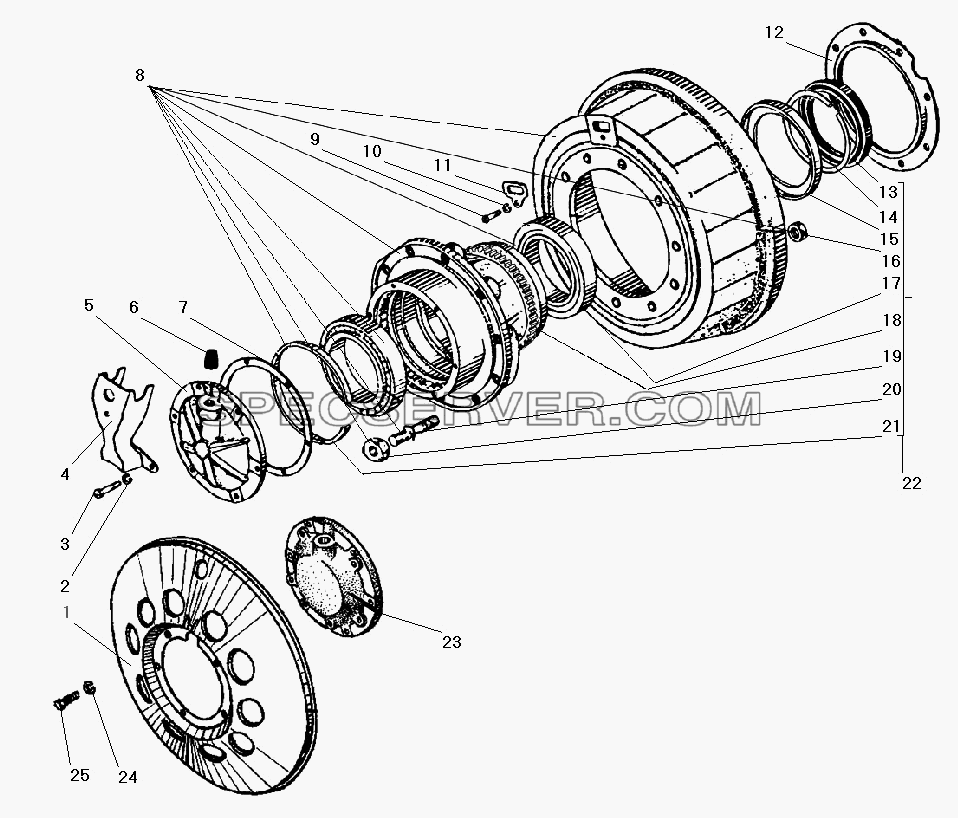

Ступица колеса и тормозной барабан для Урал-43206-41 (список запасных частей)

Ступица колеса и тормозной барабан для Урал-43206-41 (список запасных частей)

Ступица колеса и тормозной барабан для Урал-43206-41 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 4320-3501070 Барабан тормоза
1 4320-3102010 Колпак
2 252135-П2 Шайба 8 пружинная
3 201458-П29 Болт М8-6gх25
4 375-4224087-10 Кожух защитный
5 4320-3103014 Крышка ступицы
6 375-3103032-01 Уплотнитель крышки
7 375-3103019-Б Прокладка крышки
8 55571-3103002-10 Ступица колеса
9 220103-П29 Винт М6-6gх12
10 252134-П2 Шайба 6 пружинная
11 4320-3501073 Крышка барабана
12 55571-3103042 Отражатель
13 4320-3104033-02 Манжета в сборе
14 4320-3103030 Кольцо
15 4320-3103074-01 Обойма
16 250565-П29 Гайка М20х1,5-6Н
17 2007124А Подшипник роликовый конический
18 55571-3533020 Кольцо импульсное
19 4320-3103009 Шпилька
20 250712-П29 Гайка М20х1,5-6Н
21 375-3103044-Б Кольцо стопорное
22 55571-3103006-10 Ступица колеса переднего и заднего моста в сборе
23 375-3103014 Крышка ступицы
24 252136-П2 Шайба 10 пружинная
25 201493-П29 Болт М10-6gх16

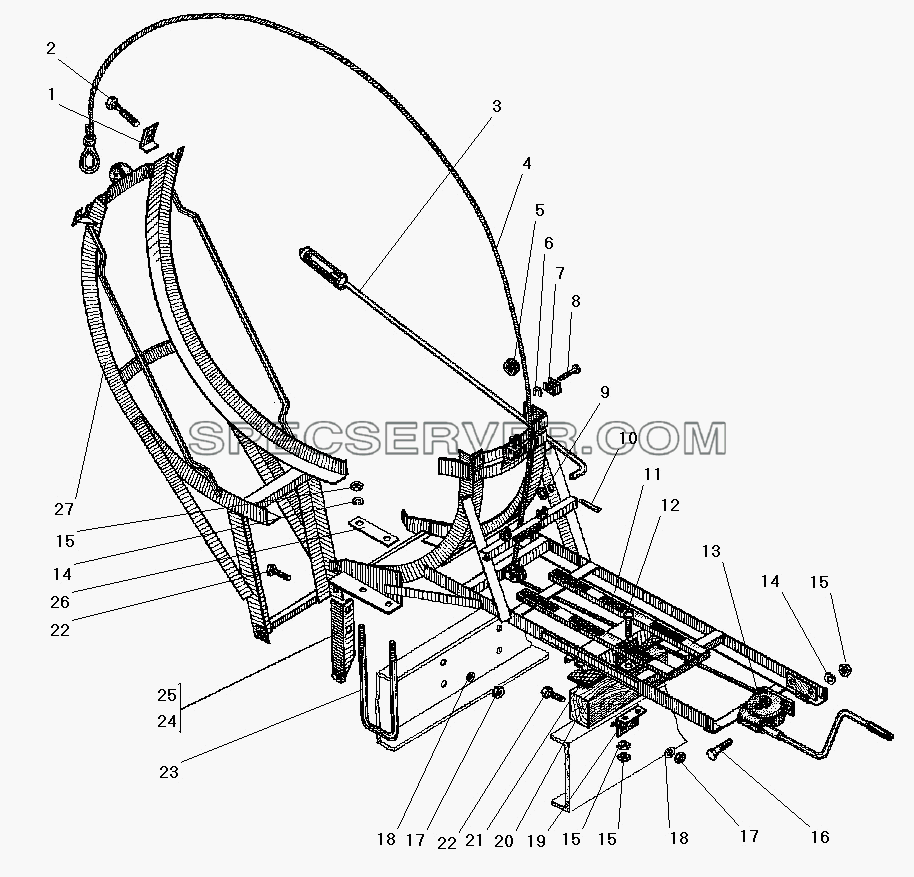

Вертикальный держатель запасного колеса для Урал-43206-41 (список запасных частей)

Вертикальный держатель запасного колеса для Урал-43206-41 (список запасных частей)

Вертикальный держатель запасного колеса для Урал-43206-41 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 375-3105013-10 Скоба стяжки
2 332692-П29 Болт М16х150
3 55571-3105460 Стяжка
4 4322-3105894 Трос редуктора
5 43203-3105320 Ролик
6 43203-3105638 Шайба замковая
7 43203-3105191 Ось ролика
8 4322-3105329 Скоба
9 252016-П29 Шайба 14
10 258068-П29 Шплинт 5х35
11 43206-3105020 Основание держателя
12 200367-П29 Болт М12-6gх45
13 4320-3105850 Редуктор подъема запасного колеса
14 252137-П2 Шайба 12 пружинная
15 250514-П29 Гайка М12-6Н
16 201541-П29 Болт М12-6gх32
17 250559-П29 Гайка М14х1,5-6Н
18 252138-П2 Шайба 14 пружинная
19 375-3105162 Угольник поперечины в сборе
20 375-3105164-10 Брус основания
21 375-3105489 Прокладка бруса основания
22 332206 Болт М14х1,5х41
23 375-3105493 Стремянка
24 375-3105050 Кронштейн задний в сборе
25 375-3105031 Кронштейн передний в сборе
26 375-3105457 Накладка стремянки
27 43204-3105065 Кронштейн откидной в сборе
