Operating portable audio players connected to Entune Audio
The  volume  can  be  adjusted  using  the  vehicle's  audio  controls.  All  other
adjustments must be made on the portable audio player itself.

■

When using a portable audio player connected to the power outlet
Noise  may  occur  during  playback.  Use  the  power  source  of  the  portable
audio player.

Using the AUX port

To  use  the  AUX  port,  connect  a  portable  player,  press  the
“AUDIO” button, then select “AUX” to display the audio control
screen.

Connecting a portable audio player

WARNING

■

While driving
Do not connect a portable audio player or operate the device controls.

306

COROLLA_TMMMS_TMMC_U

5-7. Connecting Bluetooth

®

■

About Bluetooth

®

Preparations to use wireless communica-

tion

The following can be performed using Bluetooth

®

 wireless com-

munication:

■

A portable audio player can be operated and listened to via
Entune Audio

■

Hands-free phone calls can be made via a cellular phone

In order to use wireless communication, register and connect a
Bluetooth

®

 device by performing the following procedures.

The Bluetooth

®

 word mark and logos are

registered  trademarks  owned  Bluetooth
SIG, Inc. and any use of such marks by
Fujitsu  Ten  Limited  is  under  license.
Other  trademarks  and  trade  names  are
those of their respective owners.

WARNING

■

Certifications for the Bluetooth



FCC ID: BABFT0077A

●

CAUTION: Radio Frequency Radiation Exposure
This equipment complies with FCC radiation exposure limits set forth for
uncontrolled equipment and meets the FCC radio frequency (RF) Expo-
sure Guidelines.
This equipment has very low levels of RF energy that it deemed to comply
without maximum permissive exposure evaluation (MPE). But it is desir-
able that it should be installed and operated with at least 20cm and more
between the radiator and person's body in normal use position.
• Co-location: This transmitter must not be co-located or operated in con-

junction with any other antenna or transmitter.

• This device complies with part 15 of the FCC Rules. Operation is sub-

ject  to  the  following  two  conditions:  (1)  This  device  may  not  cause
harmful interference, and (2) this device must accept any interference
received, including interference that may cause undesired operation.

307

5-7. Connecting Bluetooth

®

5

Audi

o system

COROLLA_TMMMS_TMMC_U

WARNING

●

FCC WARNING:
Changes or modifications not expressly approved by the party responsi-
ble  for  compliance  could  void  the  user's  authority  to  operate  the  equip-
ment.

●

IC: 2024B-FT0077A
• This  device  complies  with  Industry  Canada’s  licence-exempt  RSSs.

Operation is subject to the following two conditions: (1) This device may
not  cause  interference;  and  (2) This  device  must  accept  any  interfer-
ence, including interference that may cause undesired operation of the
device.

●

CAUTION: Radio Frequency Radiation Exposure
This  equipment  complies  with  IC  radiation  exposure  limits  set  forth  for
uncontrolled  equipment  and  meets  RSS-102  of  the  IC  radio  frequency
(RF) Exposure rules.
This equipment has very low levels of RF energy that it deemed to comply
without maximum permissive exposure evaluation (MPE).
But  it  is  desirable  that  it  should  be  installed  and  operated  with  at  least
20cm  and  more  between  the  radiator  and  person's  body  (excluding
extremities: hands, wrists, feet and ankles).

●

IC: 2024B-FT0077A
• Le  présent  appareil  est  conforme  aux  CNR  d'Industrie  Canada  appli-

cables aux appareils radio exempts de licence. L'exploitation est autori-
sée aux deux conditions suivantes : (1) l'appareil ne doit pas produire
de brouillage; (2) l'utilisateur de l'appareil doit accepter tout brouillage
radioélectrique subi, même si le brouillage est susceptible d'en compro-
mettre le fonctionnement.

●

ATTENTION: l'exposition aux rayonnements radiofréquence
- Cet équipement se conforme aux limites d’exposition aux radiations éta-
blies  par  Industrie  Canada  pour  un  environnement  non  contrôlé  ainsi
qu’aux  directives  d’exposition  aux  fréquences  radioélectriques  (RF)
émises par Industrie Canada dans la norme  CNR-102. Cet équipement
émet un niveau d’énergie RF faible à un point tel qu’il se conforme sans
devoir effectuer d’évaluation d’exposition maximum admissible (EMA).
Lorsque l’équipement est utilisé, il est toutefois souhaitable de laisser au
moins  20cm  entre  l’antenne  et  le  corps  (à  l’exception  des  extrémités  :
mains, poignets, pieds et chevilles).

308

5-7. Connecting Bluetooth

®

COROLLA_TMMMS_TMMC_U

Device registration/connection flow

1. Register  the  Bluetooth

®

  device  to  be  used  with  Entune

Audio (

P. 310, 311, 312)

2. Connect the Bluetooth

®

 device to be used

(

P. 315)

To be used for audio

To  be  used  for  hands-free
phone

3. Start  Bluetooth

®

  connec-

tion (

P. 315)

3. Start  Bluetooth

®

  connec-

tion (

P. 315)

4. Check  connection  status

(

P. 320)

4. Check  connection  status

(

P. 323)

5. Use Bluetooth

®

 audio

(

P. 320)

5. Use Bluetooth

®

 phone

(

P. 322)

309

5-7. Connecting Bluetooth

®

5

Audi

o system

COROLLA_TMMMS_TMMC_U

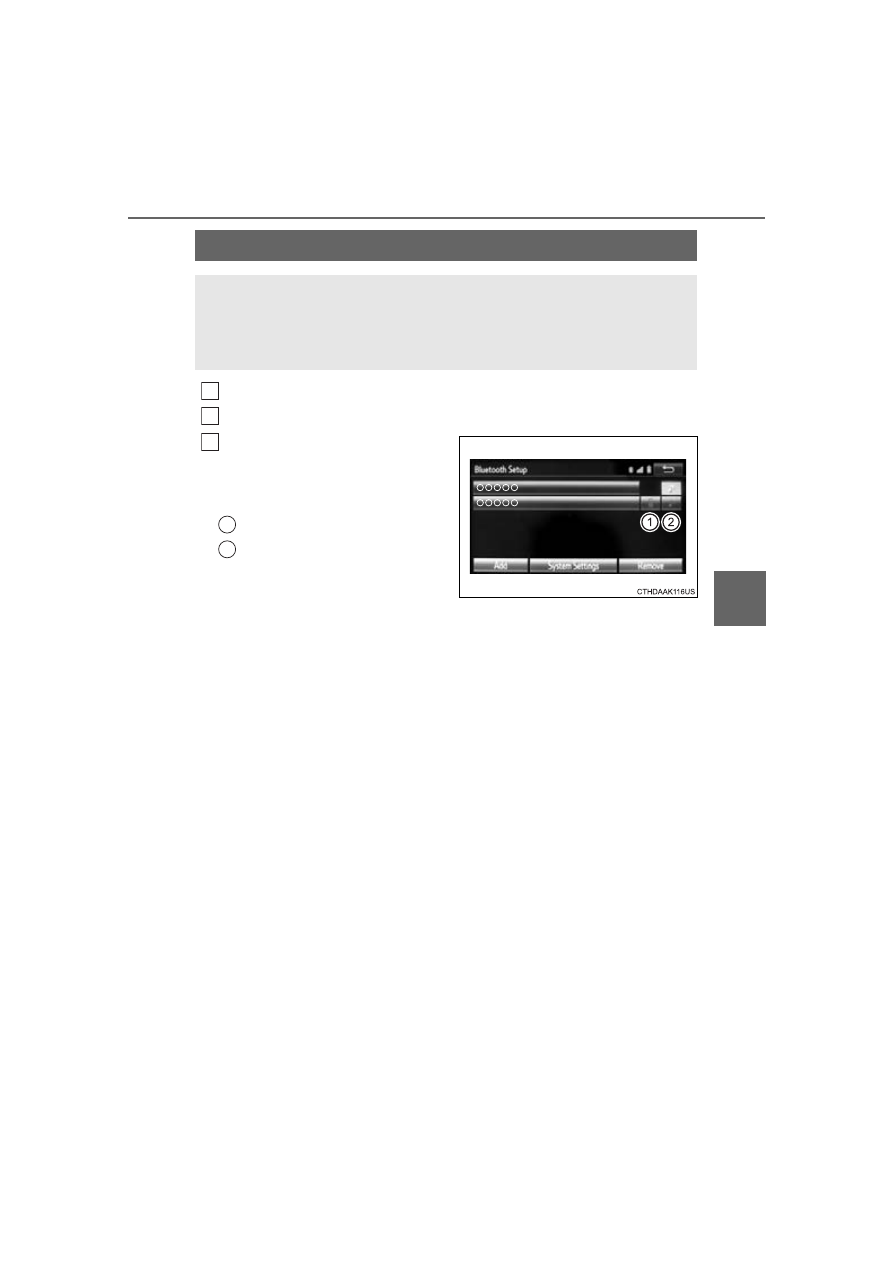

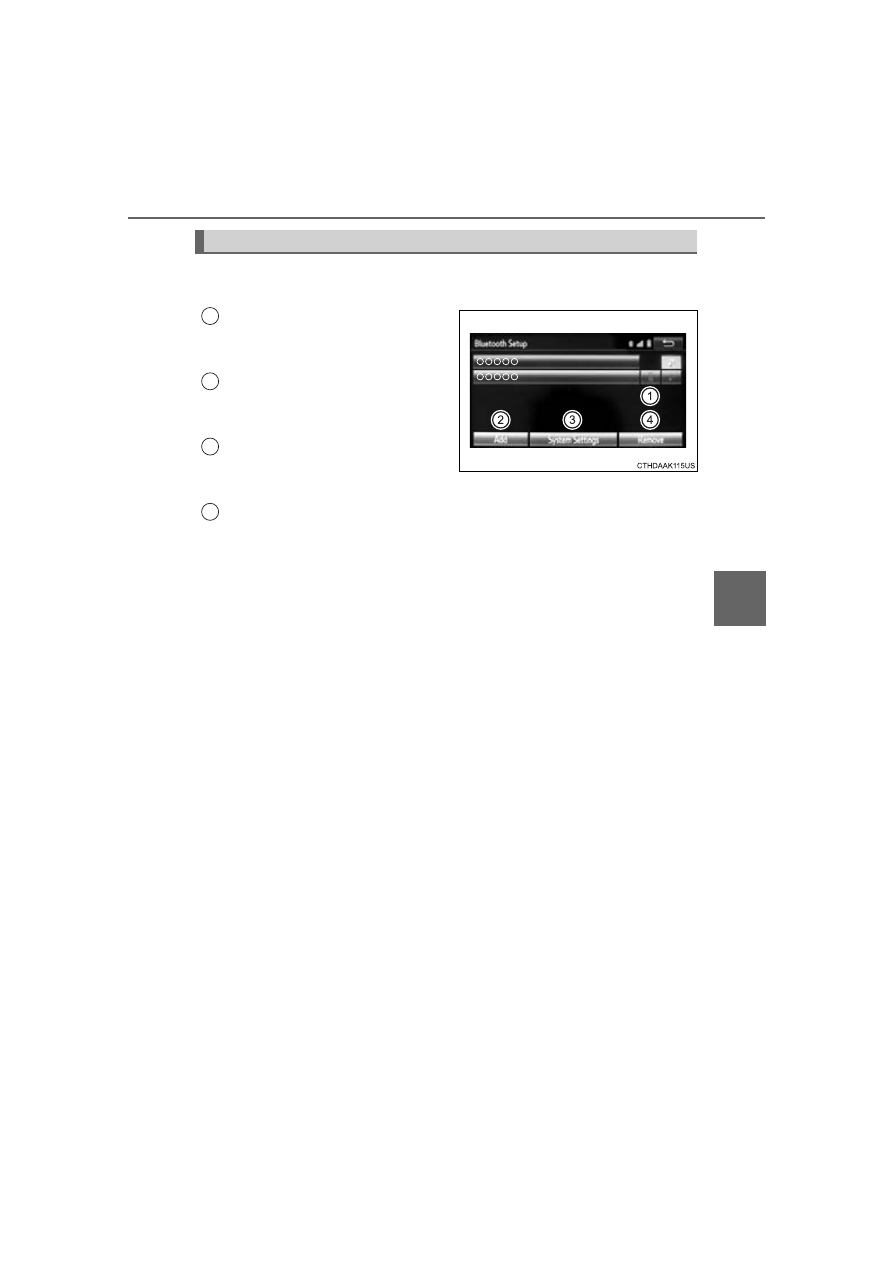

To  display  the  screen  shown  below,  press  the  “SETUP”  button  and
select “Bluetooth

*

” on the “Setup” screen.

Select to connect the device to
be  used  with  Entune  Audio.
(

P. 315)

Select  to  register  a  Bluetooth

®

device  to  be  used  with  Entune
Audio. (

P. 312)

Select

to

set

detailed

Bluetooth

®

  system  settings.

(

P. 319)

Select to delete registered devices. (

P. 314)

*

: Bluetooth is a registered trademark of Bluetooth SIG, Inc.

Registering and connecting from the “Bluetooth* Setup” screen

1

2

3

4

310

5-7. Connecting Bluetooth

®

COROLLA_TMMMS_TMMC_U

Turn the Bluetooth

®

 connection setting of your audio player on.

Press the “AUDIO” button.
Select “

 Audio”.

Select “Select Device”.
Follow the steps in “How to registering a Bluetooth

®

 device” from

step

. (

P. 312)

Registering a Bluetooth

®

 audio player for

the first time

To use the Bluetooth

®

 Audio, it is necessary to register an audio

player with the system.
Once  the  player  has  been  registered,  it  is  possible  to  use  the
Bluetooth

®

 Audio.

For details about registering a Bluetooth

®

 device (

P. 312)

1

2

3

4

5

2

311

5-7. Connecting Bluetooth

®

5

Audi

o system

COROLLA_TMMMS_TMMC_U

Turn the Bluetooth

®

 connection setting of your cellular phone on.

Press the “

” button.

Select “OK” to register a phone.
Follow the steps in “How to registering a Bluetooth

®

 device” from

step

. (

P. 312)

Registering a Bluetooth

®

 phone for the first

time

To  use  the  hands-free  system,  it  is  necessary  to  register  a
Bluetooth

®

 phone with the system.

Once  the  phone  has  been  registered,  it  is  possible  to  use  the
hands-free system.
For details about registering a Bluetooth

®

 device (

P. 312)

1

2

3

4

3

312

5-7. Connecting Bluetooth

®

COROLLA_TMMMS_TMMC_U

Display the “Bluetooth

*

 Setup” screen. (

P. 309)

Select “Add”.

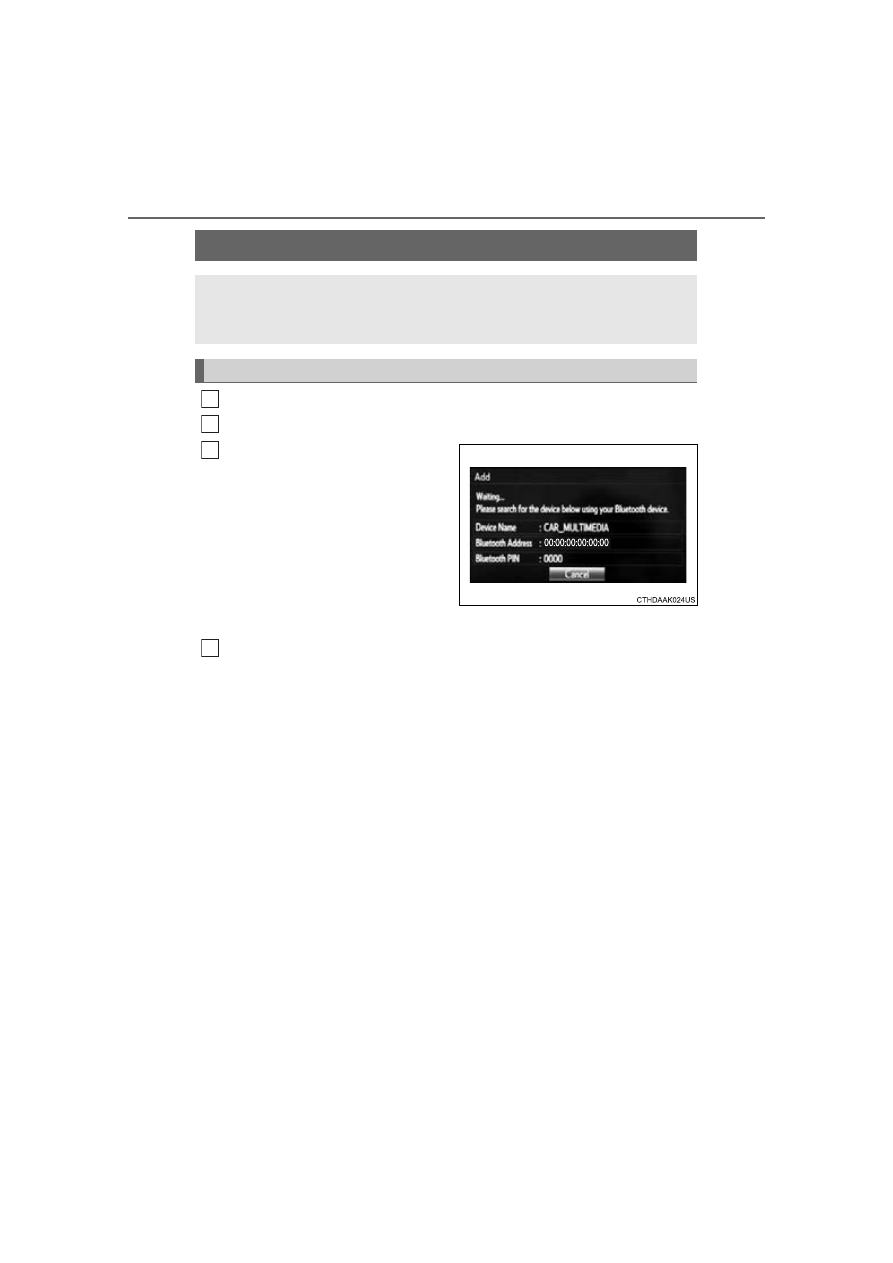

When  this  screen  is  displayed,
search for the device name dis-
played  on  this  screen  on  the
screen  of  your  Bluetooth

®

device.

For  details  about  operating  the
Bluetooth

®

 device, see the manual

that comes with it.
To  cancel  the  registration,  select
“Cancel”.

Register the Bluetooth

®

 device using your Bluetooth

®

 device.

A  PIN-code  is  not  required  for  SSP  (Secure  Simple  Pairing)  compatible
Bluetooth

®

  devices.  Depending  on  the  type  of  Bluetooth

®

  device  being

connected,  a  message  confirming  registration  may  be  displayed  on  the
Bluetooth

®

 device’s screen. Respond and operate the Bluetooth

®

 device

according to the confirmation message.

*

: Bluetooth is a registered trademark of Bluetooth SIG, Inc.

Registering a Bluetooth

®

 device

Bluetooth

®

 compatible phones (HFP) and portable audio players

(AVP) can be registered simultaneously. You can register up to 5
Bluetooth

®

 devices.

How to registering a Bluetooth

®

 device

1

2

3

4

313

5-7. Connecting Bluetooth

®

5

Audi

o system

COROLLA_TMMMS_TMMC_U

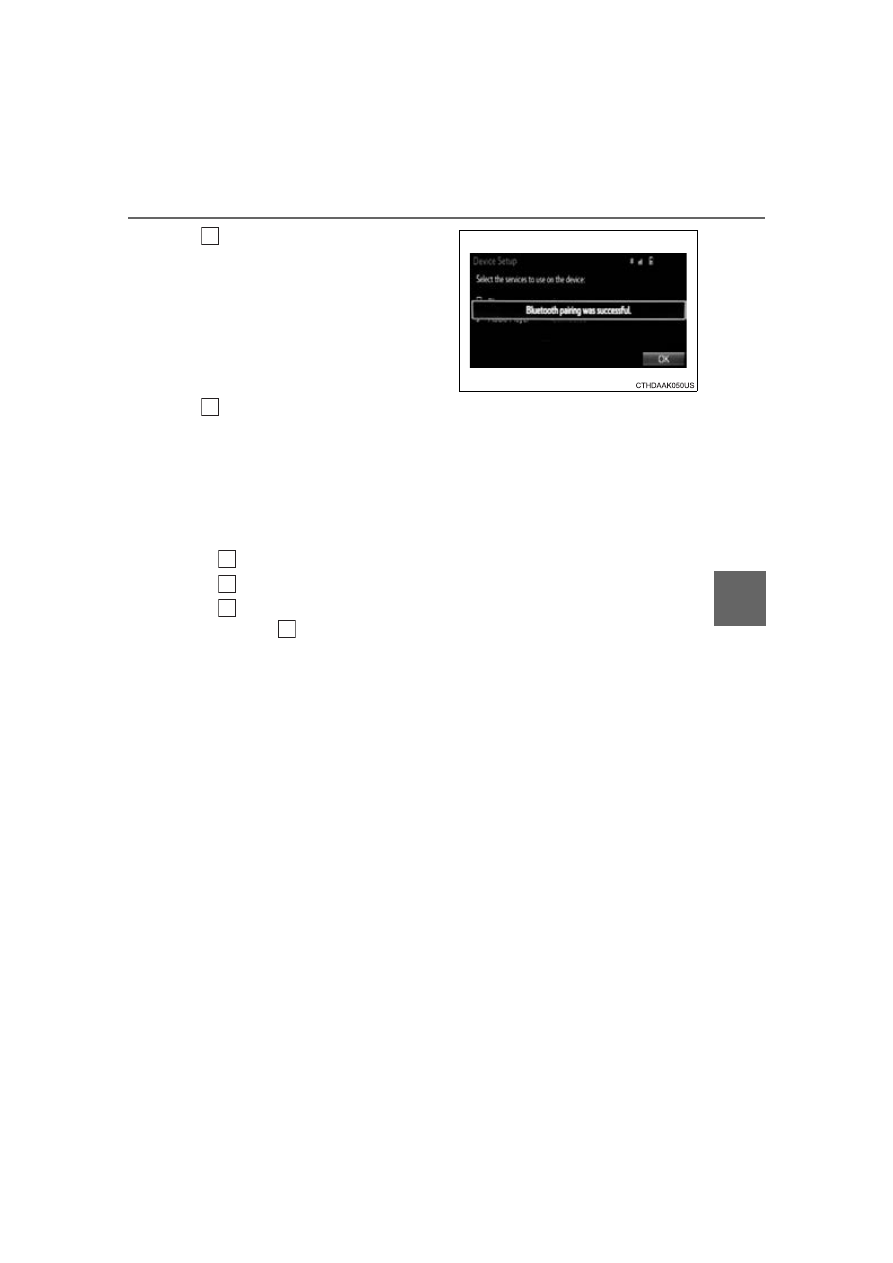

Check  that  this  screen  is  dis-
played  when  registration  is
complete.

Select  “OK”  when  the  connection  status  changes  from  “Connect-
ing...” to “Connected”.

If an error message is displayed, follow the guidance on the screen to try
again.

Registration  can  be  performed  from  screens  other  than  the
“Bluetooth

*

 Setup” screen.

■

When registering from the “Bluetooth* Audio” screen

Display the “Bluetooth

*

 Audio” screen. (

P. 284)

Select “Select Device”.
Follow the steps in “How to registering a Bluetooth

®

 device” from

step

. (

P. 312)

*

: Bluetooth is a registered trademark of Bluetooth SIG, Inc.

5

6

1

2

3

2

314

5-7. Connecting Bluetooth

®

COROLLA_TMMMS_TMMC_U

Display the “Bluetooth

*

 Setup” screen. (

P. 309)

Select “Remove”.
Select the desired device.
A confirmation message will be displayed, select “Yes” to delete the
device.
Check that a confirmation screen is displayed when the operation is
complete.

*

: Bluetooth is a registered trademark of Bluetooth SIG, Inc.

Deleting a Bluetooth

®

 device

1

2

3

4

5

315

5-7. Connecting Bluetooth

®

5

Audi

o system

COROLLA_TMMMS_TMMC_U

Press the “SETUP” button.
Select “Bluetooth

*

”.

Select  the  device  to  be  con-
nected.

Supported profile icons will be dis-
played.

Phone
Audio player

Supported  profile  icons  for  cur-
rently connected devices will illumi-
nate.
Dimmed icons can be selected to connect to the function directly.

*

: Bluetooth is a registered trademark of Bluetooth SIG, Inc.

Connecting a Bluetooth

®

 device

Up  to  5  Bluetooth

®

  devices  (Phones  (HFP)  and  audio  players

(AVP)) can be registered.
If  more  than  1  Bluetooth

®

  device  has  been  registered,  select

which device to connect to.

1

2

3

1

2

316

5-7. Connecting Bluetooth

®

COROLLA_TMMMS_TMMC_U

To turn auto connection mode on, set “Bluetooth

*

 Power” to on.

(

P. 319)

When you register a phone, auto connection will be activated. Always
set it to this mode and leave the Bluetooth

®

 phone in a place where a

connection can be established.

When the engine switch is turned to the “ACC” or “ON” position (vehicles
without  a  smart  key  system)  or  ACCESSORY  or  IGNITION  ON  mode
(vehicles with a smart key system), the system will search for a nearby cel-
lular phone you have registered.
Next,  the  system  automatically  connects  with  the  most  recent  of  the
phones connected to in the past. Then, the connection result is displayed.

*

: Bluetooth is a registered trademark of Bluetooth SIG, Inc.

When auto connection has failed or “Bluetooth

*

 Power” is turned off,

you must connect the Bluetooth

®

 device manually.

Follow the steps in “Connecting a Bluetooth

®

 device” from step

.

(

P. 315)

*

: Bluetooth is a registered trademark of Bluetooth SIG, Inc.



Registering an additional device
Select “Select Device” on the Bluetooth

®

 audio control screen.

For more information:

P. 312



Selecting a registered device
Select “Select Device” on the Bluetooth

®

 audio control screen.

For more information:

P. 315

Auto connection

Manual connection

Connecting a Bluetooth

®

 audio player

1

1

1

2

1

2

317

5-7. Connecting Bluetooth

®

5

Audi

o system

COROLLA_TMMMS_TMMC_U

■

Reconnecting a Bluetooth

®

 phone

If  the  system  cannot  connect  due  to  poor  signal  strength  with  the  engine
switch in the “ACC” or “ON” position (vehicles without a smart key system) or
ACCESSORY or IGNITION ON mode (vehicles with a smart key system), the
system will automatically attempt to reconnect.
If  the  system  is  attempting  to  connect  to  a  Bluetooth

®

  phone  and  the

Bluetooth

®

 phone is turned off and then back on, the system will attempt to

reconnect.

318

5-7. Connecting Bluetooth

®

COROLLA_TMMMS_TMMC_U

Display the “Bluetooth

*

 Setup” screen. (

P. 309)

Select the device.
Select “Device Info”.
Following screen is displayed:

Device Name
Change connection method
Bluetooth

®

 Address

Display your telephone num-
ber
The number may not be dis-
played  depending  on  the
model of phone.
Compatibility  profile  of  the
device
Restore default settings

*

: Bluetooth is a registered trademark of Bluetooth SIG, Inc.

Select “Connect Audio Player from”.
Select “Vehicle” or “Device”.

“Vehicle”: Connect Entune Audio to the portable audio player.
“Device”: Connect the portable audio player to Entune Audio

Displaying a Bluetooth

®

 device details

You can confirm and change the registered device details.

Bluetooth

®

 device registration status

1

2

3

4

1

2

3

4

5

6

Changing connection method

1

2

319

5-7. Connecting Bluetooth

®

5

Audi

o system

COROLLA_TMMMS_TMMC_U

Display the “Bluetooth

*

 Setup” screen. (

P. 309)

Select “System Settings”.
The following screen is displayed:

Bluetooth

*

 Power on/off

You  can  change  Bluetooth

*

function

on/off

Bluetooth

*

 Name

Change PIN-code
Bluetooth

*

 Address

Display Phone Status

You can set the system to show
the  status  confirmation  display
when connecting a telephone

Display Audio Player Status

You can set the system to show
the  status  confirmation  display
when  connecting  an  audio
player

Compatibility profile of the system
Restore default settings

*

: Bluetooth is a registered trademark of Bluetooth SIG, Inc.

You can change the PIN-code that is used to register your Bluetooth

®

devices in the system.

Select “Bluetooth

*

 PIN”.

Input a PIN-code, and select “OK”.

*

: Bluetooth is a registered trademark of Bluetooth SIG, Inc.

Detailed Bluetooth

®

 system settings

You can confirm and change the detailed Bluetooth

®

 settings.

How to check and change detailed Bluetooth

®

 settings

1

2

3

1

2

3

4

5

6

Editing the Bluetooth

*

 PIN

7

8

1

2

320

5-8. Bluetooth

®

 Audio

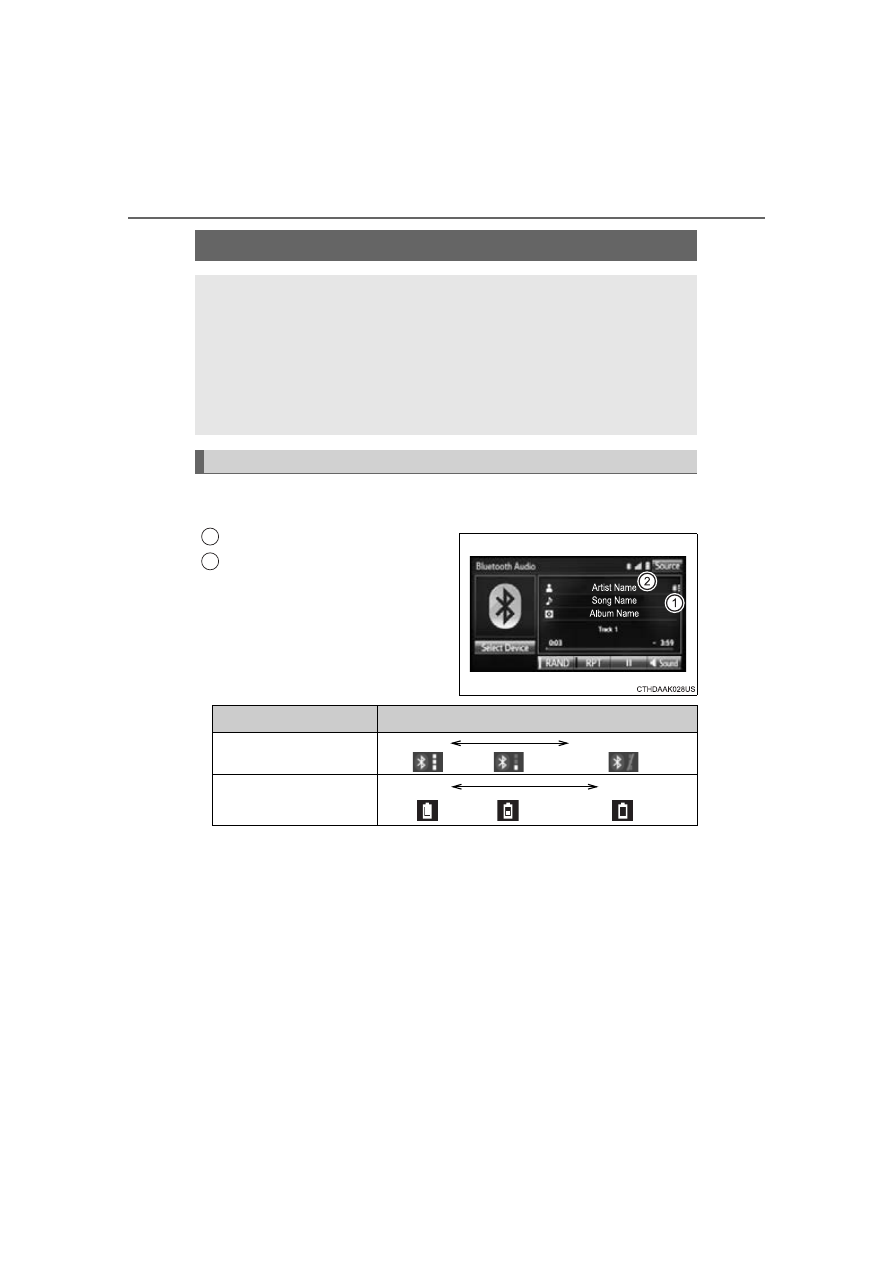

You can check such indicators as signal strength and battery charge
on the screen.

Connection status
Battery charge

Listening to Bluetooth

®

 Audio

The  Bluetooth

®

  audio  system  enables  the  user  to  enjoy  music

played on a portable player from the vehicle speakers via wire-
less communication.

When a Bluetooth

®

 device cannot be connected, check the connec-

tion status on the “Bluetooth

*

 Audio” screen. If the device is not con-

nected, either register or reconnect the device. (

P. 315)

*: Bluetooth is a registered trademark of Bluetooth SIG, Inc.

Status display

1

2

Indicators

Conditions

Connection status

Good

Not connected

Battery charge

Full

Empty
