Toyota Tundra (2015 year). Manual - part 987

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZX3013X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AUDIO / VISUAL: FRONT DOOR SPEAKER (for CrewMax): INSTALLATION; 2015 MY Tundra [08/2014 -

       ]

INSTALLATION

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.

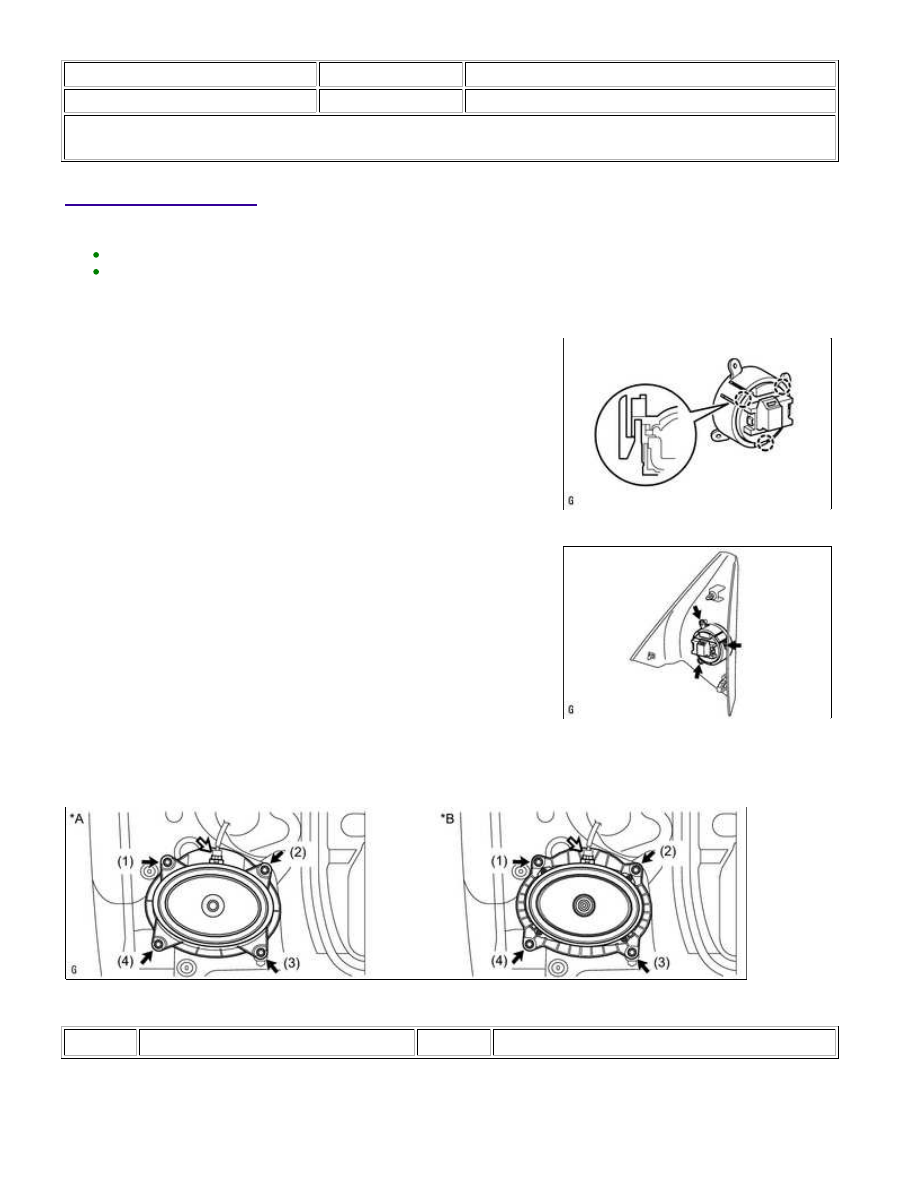

1. INSTALL FRONT NO. 3 SPEAKER ASSEMBLY (for 12 Speakers)

(a) Attach the 3 claws to install the front No. 3 speaker assembly to

the bracket.

NOTICE:

front lower door frame bracket garnish LH with the 3 screws.

2. INSTALL FRONT NO. 1 SPEAKER ASSEMBLY

(a) Connect the connector.

Text in Illustration

*A

for Standard

*B

for 12 Speakers

(b) Install the front No. 1 speaker assembly with the 4 screws.

NOTICE:

AUDIO / VISUAL: FRONT DOOR SPEAKER (for CrewMax): INST...

Install the screws in the order shown in the illustration.

3. INSTALL FRONT DOOR TRIM BOARD SUB-ASSEMBLY LH

4. INSTALL FRONT DOOR ARMREST COVER LH

5. INSTALL FRONT UPPER ARMREST BASE PANEL LH

6. INSTALL FRONT DOOR INSIDE HANDLE BEZEL PLUG LH

7. INSTALL FRONT LOWER DOOR FRAME BRACKET GARNISH LH

AUDIO / VISUAL: FRONT DOOR SPEAKER (for CrewMax): INST...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002ZX500ZX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AUDIO / VISUAL: FRONT DOOR SPEAKER (for Double Cab): COMPONENTS; 2015 MY Tundra [08/2014 -

       ]

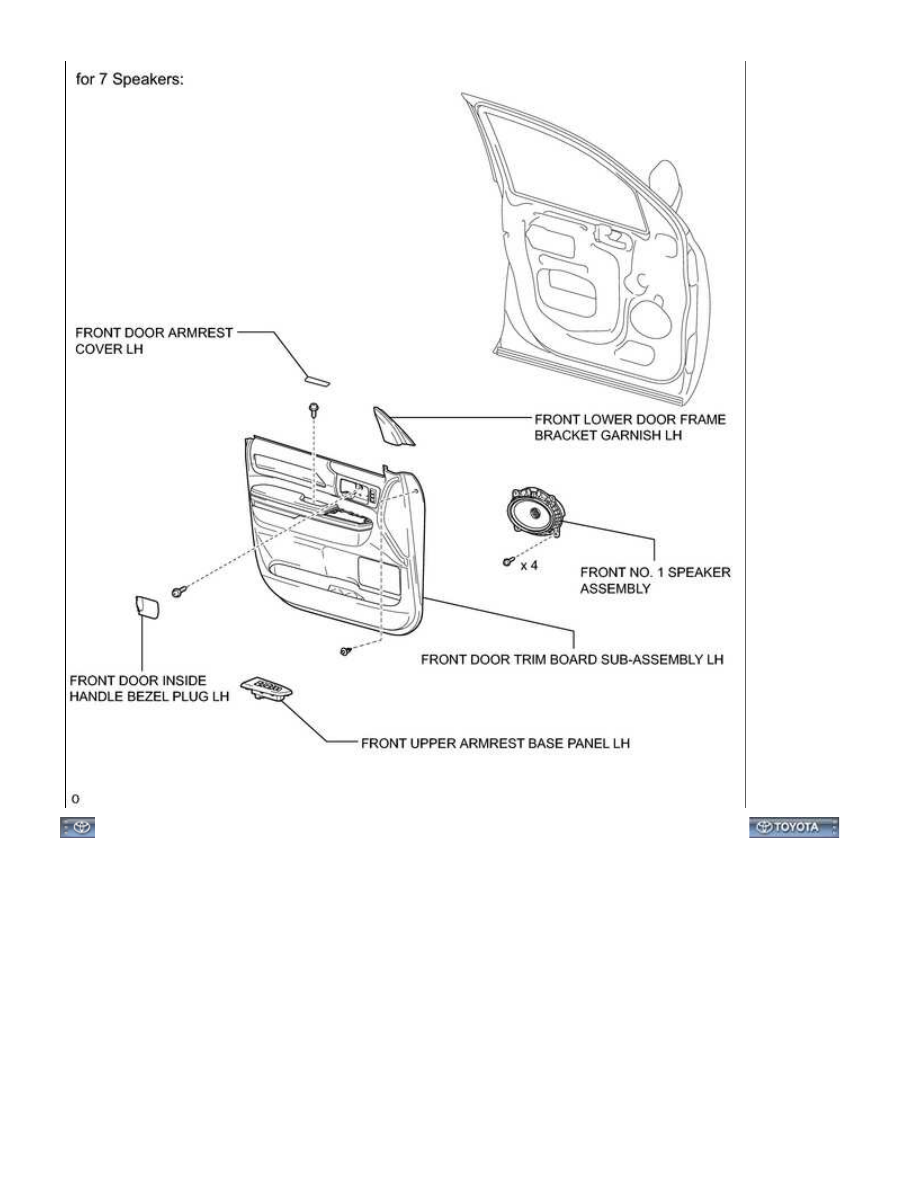

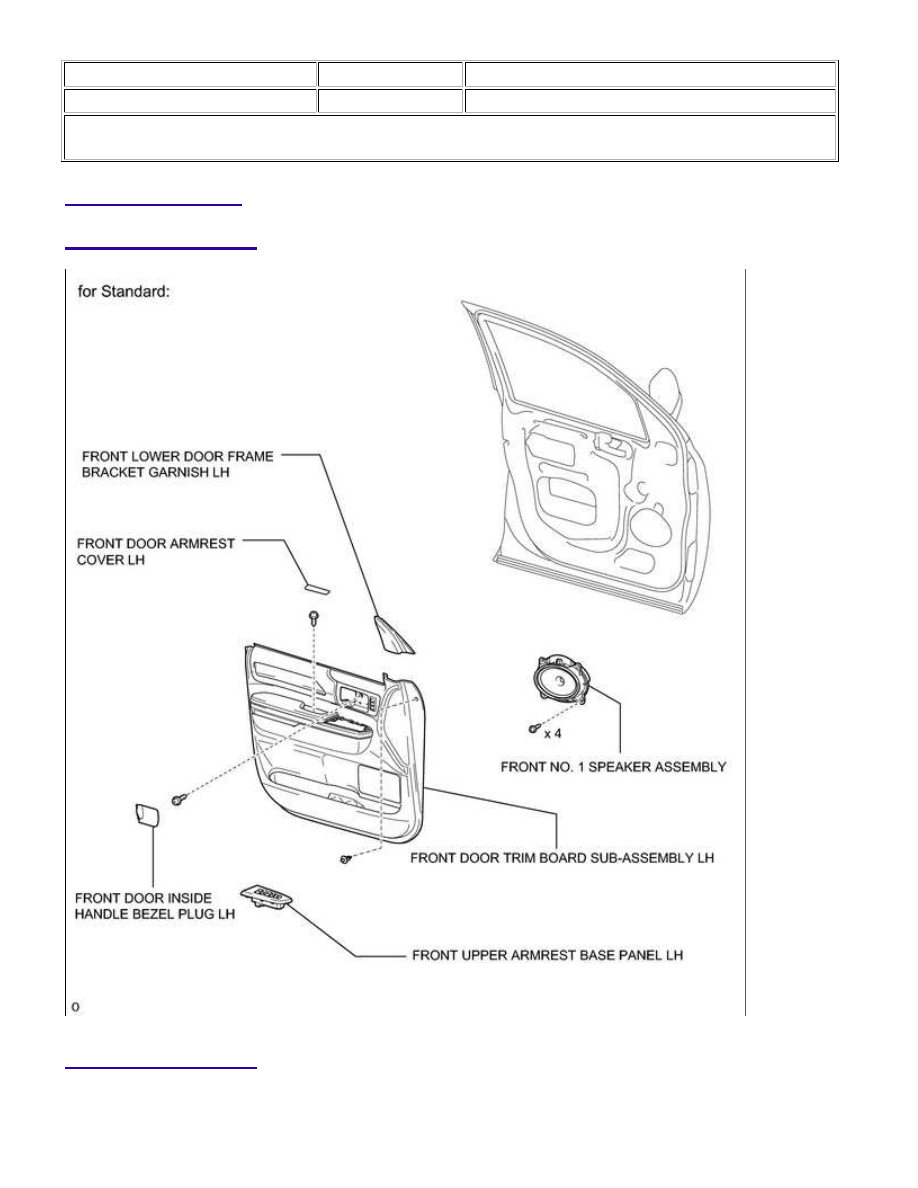

COMPONENTS

ILLUSTRATION

ILLUSTRATION

AUDIO / VISUAL: FRONT DOOR SPEAKER (for Double Cab): CO...

AUDIO / VISUAL: FRONT DOOR SPEAKER (for Double Cab): CO...
