Toyota Tundra (2015 year). Manual - part 985

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000033RL00AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AUDIO / VISUAL: FLOOR SPEAKER (for CrewMax): INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

1. INSPECT NO. 1 BOX SPEAKER ASSEMBLY

(a) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

Always

1.6 to 2.4 Ω

If the result is not as specified, replace the No. 1 box speaker

assembly.

Text in Illustration

*a

Component without harness connected

(No. 1 Box Speaker Assembly)

AUDIO / VISUAL: FLOOR SPEAKER (for CrewMax): INSPECTION;...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000334G00BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AUDIO / VISUAL: FLOOR SPEAKER (for CrewMax): INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL NO. 1 BOX SPEAKER ASSEMBLY

(a) Connect the connector.

(b) Install the No. 1 box speaker assembly with the 3 bolts.

Torque:

8.0 N·m {82 kgf·cm, 71in·lbf}

HINT:

Tighten the bolts in the order shown in the illustration.

2. INSTALL REAR SEAT ASSEMBLY RH

3. INSTALL REAR SEAT ASSEMBLY LH

AUDIO / VISUAL: FLOOR SPEAKER (for CrewMax): INSTALLATI...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002ZX5010X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

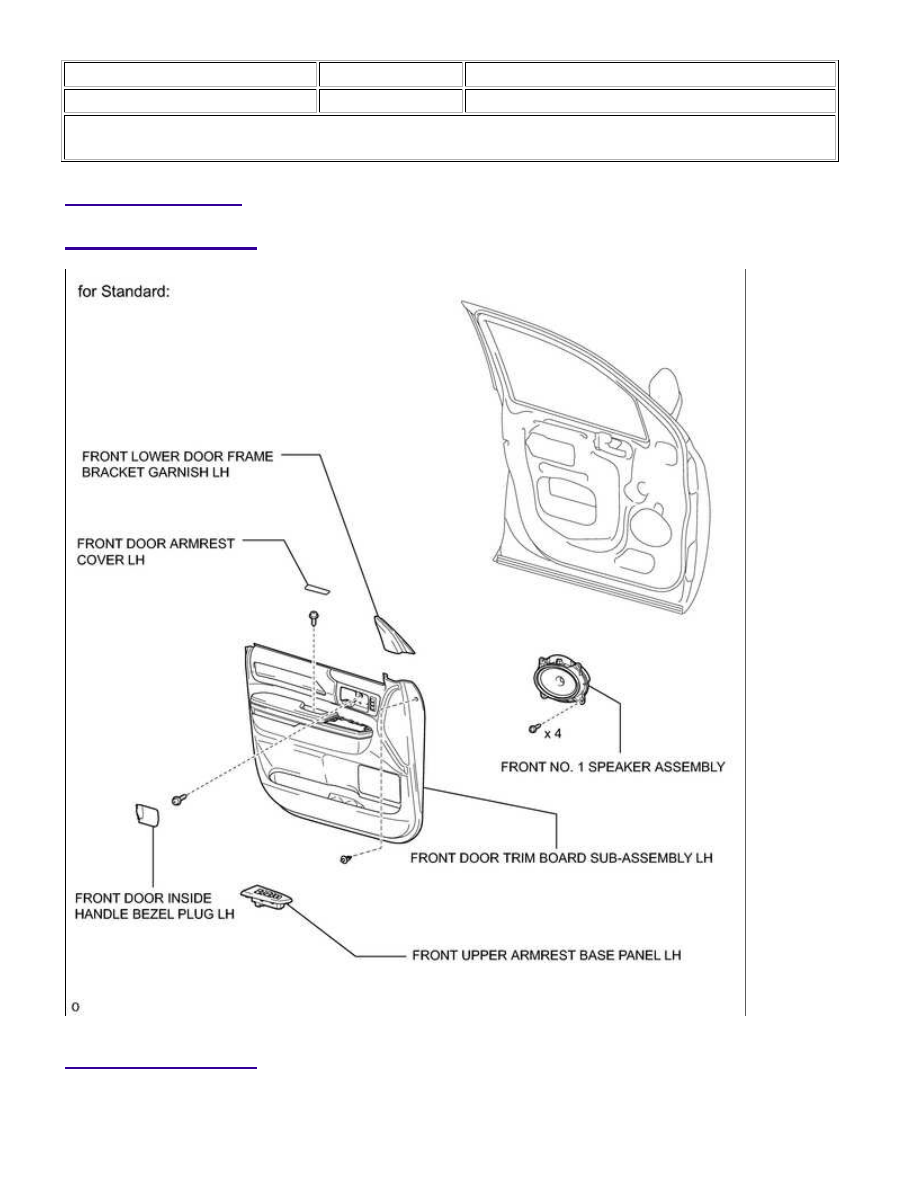

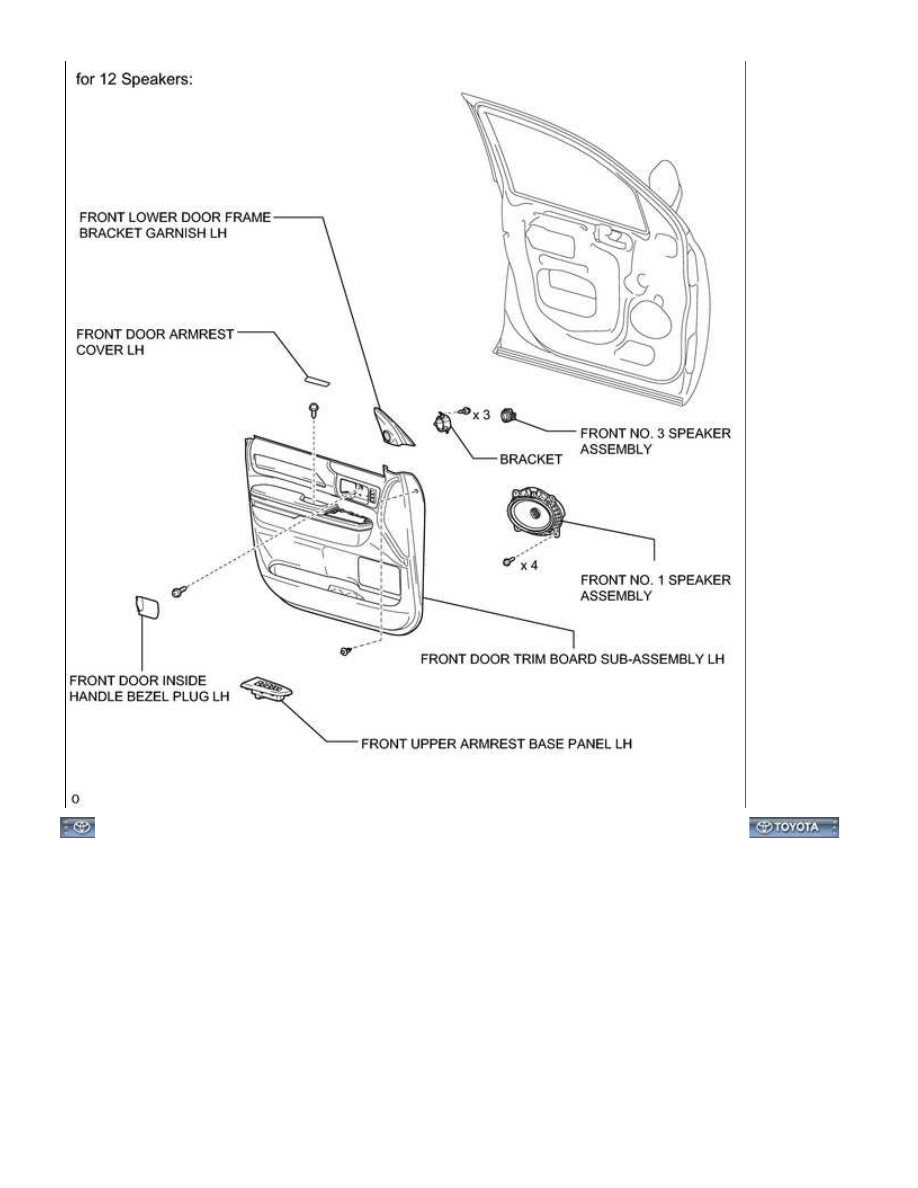

Title: AUDIO / VISUAL: FRONT DOOR SPEAKER (for CrewMax): COMPONENTS; 2015 MY Tundra [08/2014 -

       ]

COMPONENTS

ILLUSTRATION

ILLUSTRATION

AUDIO / VISUAL: FRONT DOOR SPEAKER (for CrewMax): COM...

AUDIO / VISUAL: FRONT DOOR SPEAKER (for CrewMax): COM...
