Last Modified: 9-16-2014

6.6 J

Doc ID: RM000004F1A00GX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: Stereo Component Amplifier Power Source Circuit; 2015

MY Tundra [08/2014 -        ]

Stereo Component Amplifier Power Source Circuit

DESCRIPTION

This circuit provides power to the stereo component amplifier assembly.

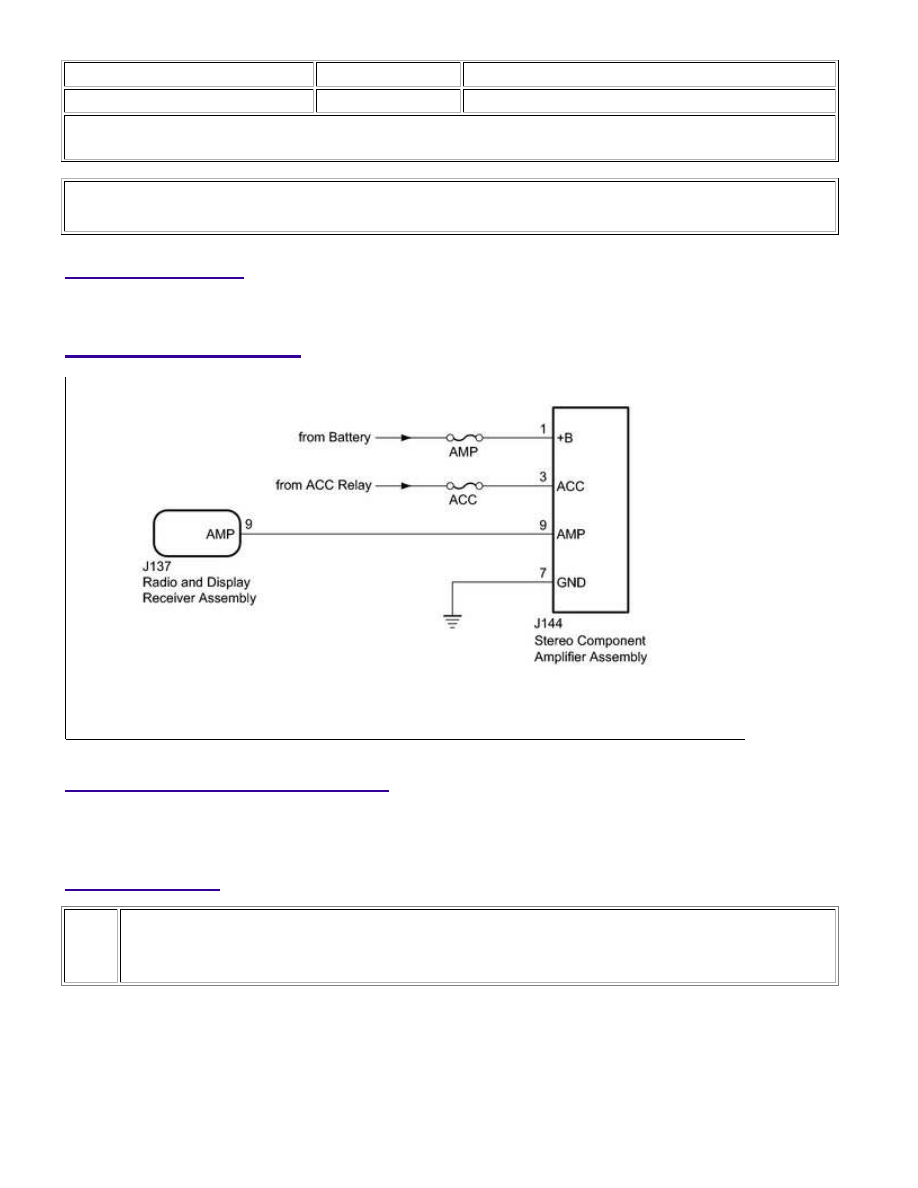

WIRING DIAGRAM

INSPECTION PROCEDURE

NOTICE:

Inspect the fuses for circuits related to this system before performing the following inspection procedure.

PROCEDURE

1.

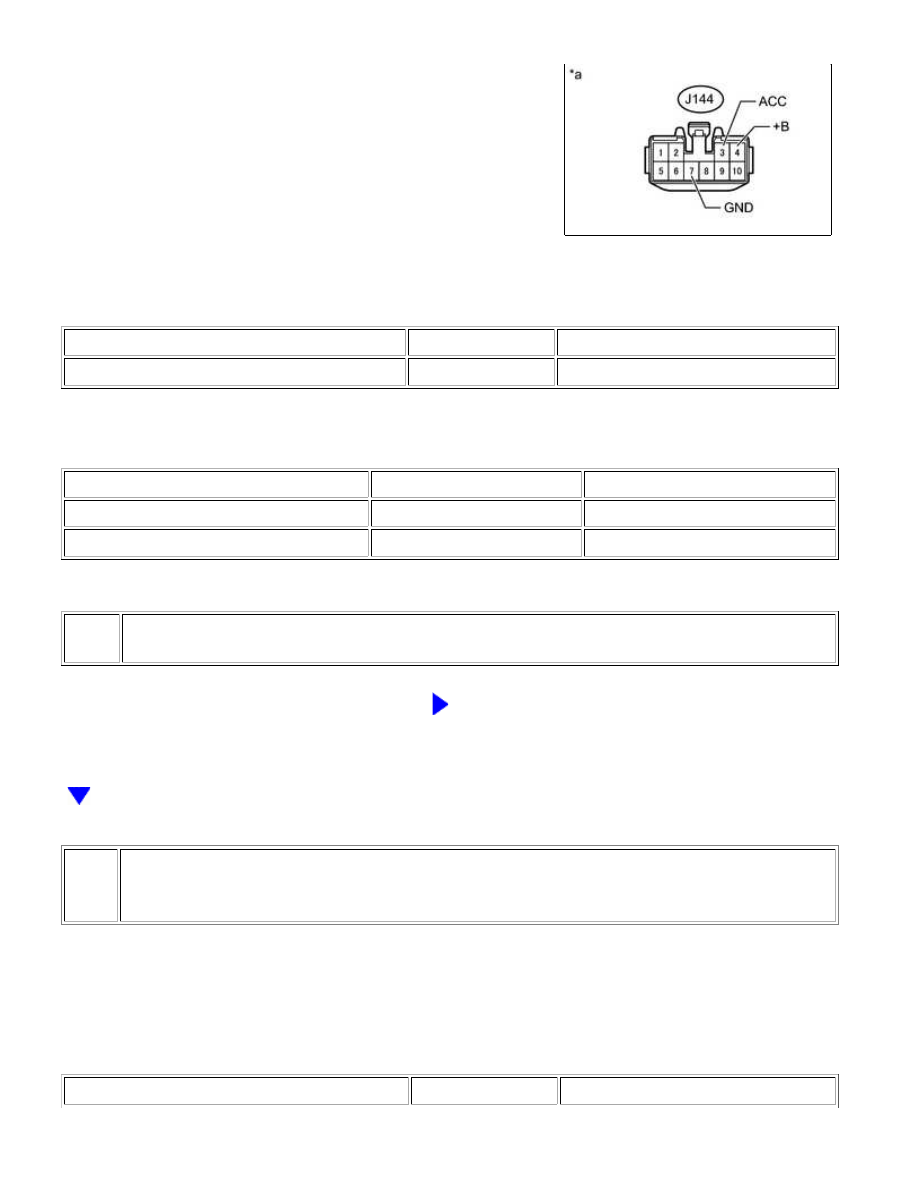

CHECK HARNESS AND CONNECTOR (STEREO COMPONENT AMPLIFIER ASSEMBLY -
BATTERY AND BODY GROUND)

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: Stereo Compone...

OK

(a) Disconnect the stereo component amplifier assembly

connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J144-7 (GND) - Body ground

Always

Below 1 Ω

(c) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J144-4 (+B) - Body ground

Always

11 to 14 V

J144-3 (ACC) - Body ground

Ignition switch ACC

11 to 14 V

Text in Illustration

*a

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

2.

CHECK HARNESS AND CONNECTOR (STEREO COMPONENT AMPLIFIER ASSEMBLY -
RADIO AND DISPLAY RECEIVER ASSEMBLY)

(a) Disconnect the J144 stereo component amplifier assembly connector.

(b) Disconnect the J137 radio and display receiver assembly connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: Stereo Compone...

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J144-9 (AMP) - J137-9 (AMP)

Always

Below 1 Ω

J144-9 (AMP) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

PROCEED TO NEXT SUSPECTED AREA SHOWN IN

PROBLEM SYMPTOMS TABLE

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: Stereo Compone...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000334J00BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AUDIO / VISUAL: FLOOR SPEAKER (for CrewMax): REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

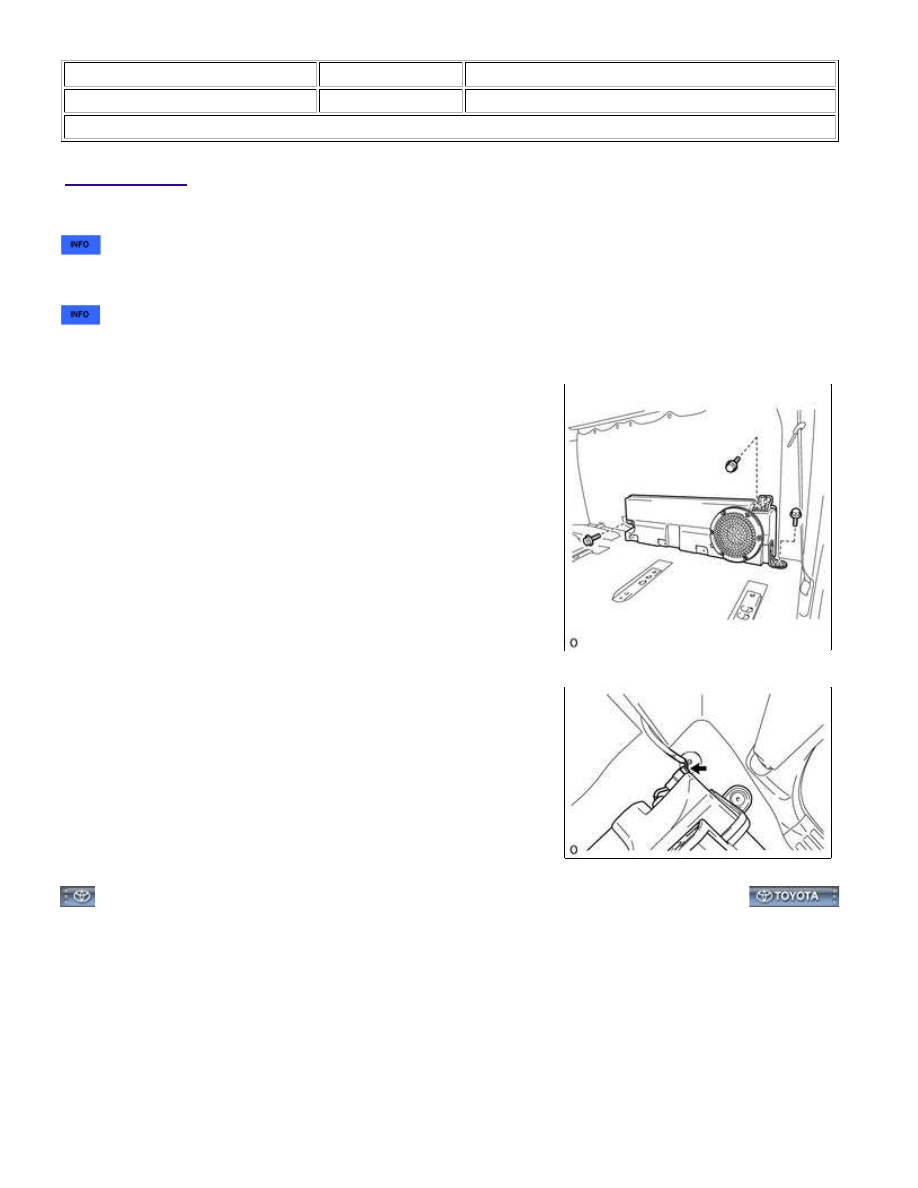

1. REMOVE REAR SEAT ASSEMBLY LH

2. REMOVE REAR SEAT ASSEMBLY RH

3. REMOVE NO. 1 BOX SPEAKER ASSEMBLY

(a) Remove the 3 bolts.

(b) Disconnect the connector and remove the No. 1 box speaker

assembly.

AUDIO / VISUAL: FLOOR SPEAKER (for CrewMax): REMOVAL; 2...
