Toyota Tundra (2015 year). Manual - part 988

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZX6012X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

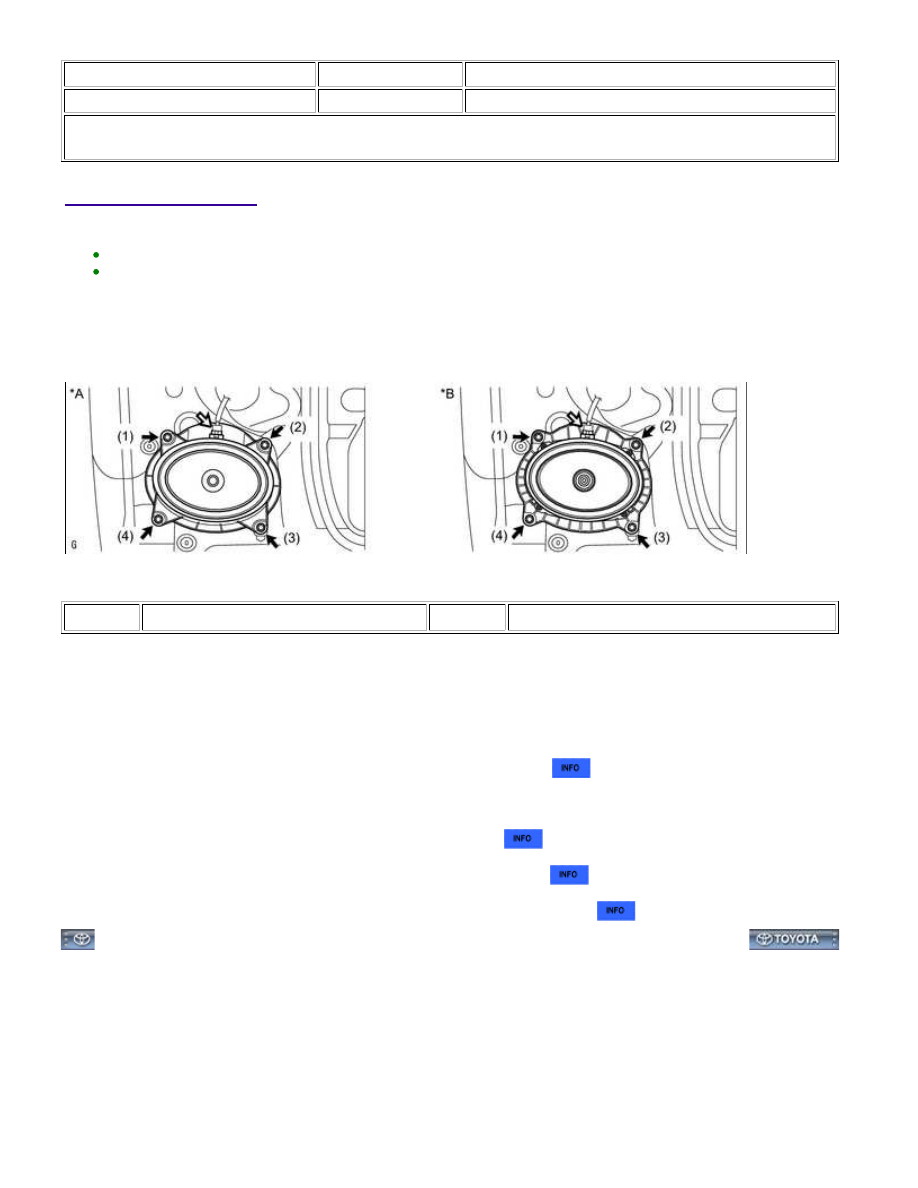

Title: AUDIO / VISUAL: FRONT DOOR SPEAKER (for Double Cab): REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.

1. REMOVE FRONT LOWER DOOR FRAME BRACKET GARNISH LH

2. REMOVE FRONT DOOR INSIDE HANDLE BEZEL PLUG LH

3. REMOVE FRONT UPPER ARMREST BASE PANEL LH

4. REMOVE FRONT DOOR ARMREST COVER LH

5. REMOVE FRONT DOOR TRIM BOARD SUB-ASSEMBLY LH

6. REMOVE FRONT NO. 1 SPEAKER ASSEMBLY

(a) Remove the 4 screws.

Text in Illustration

*A

for Standard

*B

for 7 Speakers

NOTICE:

AUDIO / VISUAL: FRONT DOOR SPEAKER (for Double Cab): RE...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002ZX4022X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

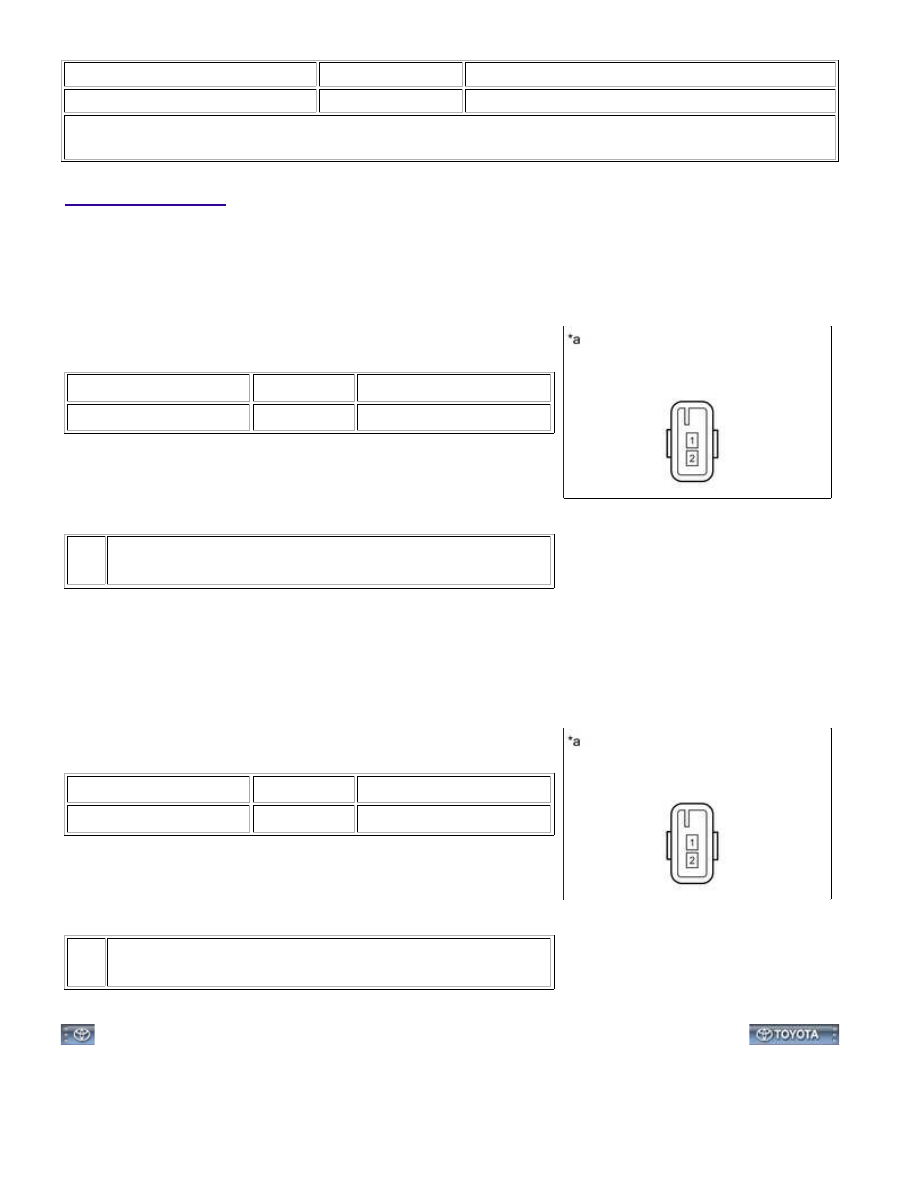

Title: AUDIO / VISUAL: FRONT DOOR SPEAKER (for Double Cab): INSPECTION; 2015 MY Tundra [08/2014 -

       ]

INSPECTION

1. INSPECT FRONT NO. 1 SPEAKER ASSEMBLY (for

Standard)

(a) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

Always

3.2 to 4.8 Ω

If the result is not as specified, replace the front No. 1 speaker

assembly.

Text in Illustration

*a

Component without harness connected

(Front No. 1 Speaker Assembly)

2. INSPECT FRONT NO. 1 SPEAKER ASSEMBLY (for 7

Speakers)

(a) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

Always

2 Ω

If the result is not as specified, replace the front No. 1 speaker

assembly.

Text in Illustration

*a

Component without harness connected

(Front No. 1 Speaker Assembly)

AUDIO / VISUAL: FRONT DOOR SPEAKER (for Double Cab): INS...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZX3012X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

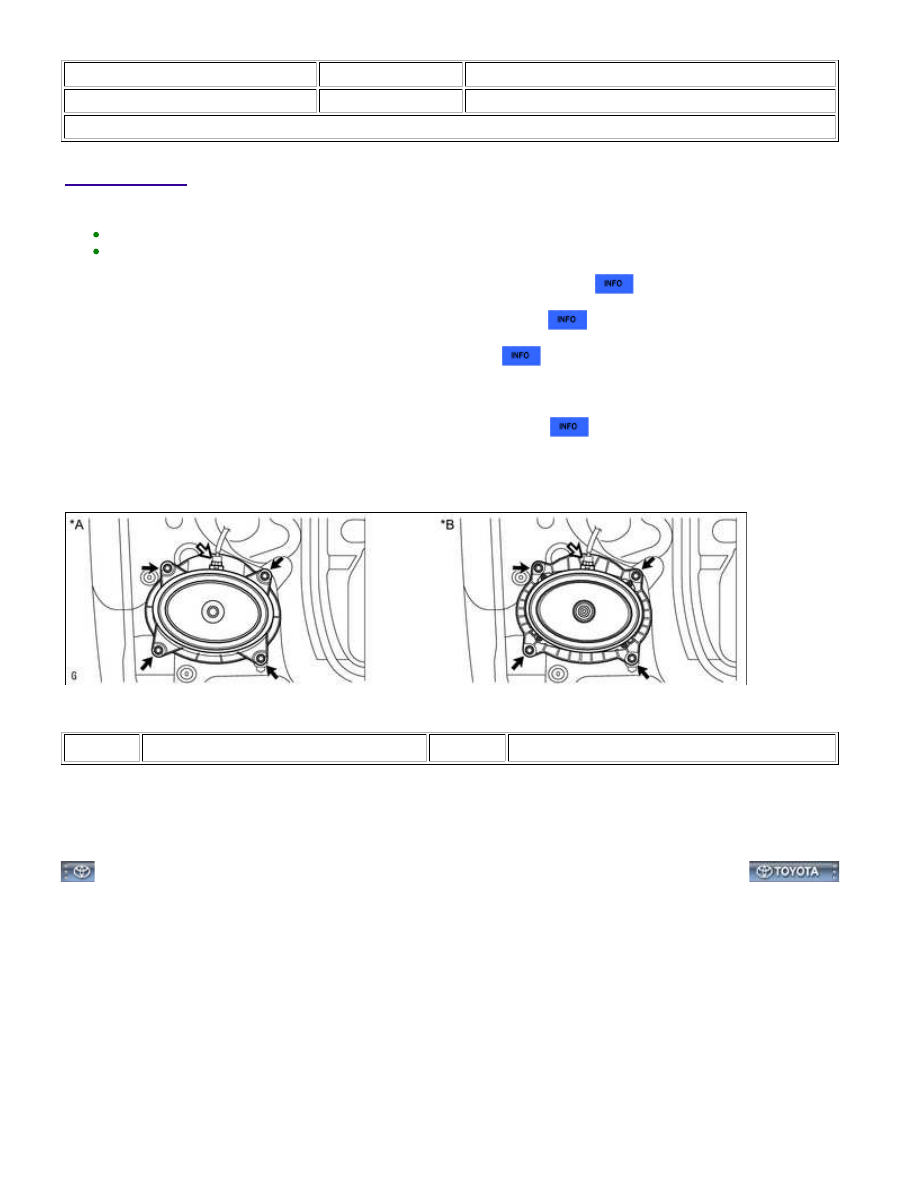

Title: AUDIO / VISUAL: FRONT DOOR SPEAKER (for Double Cab): INSTALLATION; 2015 MY Tundra [08/2014 -

       ]

INSTALLATION

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.

1. INSTALL FRONT NO. 1 SPEAKER ASSEMBLY

(a) Connect the connector.

(b) Install the front No. 1 speaker assembly with the 4 screws.

Text in Illustration

*A

for Standard

*B

for 7 Speakers

NOTICE:

Install the screws in the order shown in the illustration.

2. INSTALL FRONT DOOR TRIM BOARD SUB-ASSEMBLY LH

3. INSTALL FRONT DOOR ARMREST COVER LH

4. INSTALL FRONT UPPER ARMREST BASE PANEL LH

5. INSTALL FRONT DOOR INSIDE HANDLE BEZEL PLUG LH

6. INSTALL FRONT LOWER DOOR FRAME BRACKET GARNISH LH

AUDIO / VISUAL: FRONT DOOR SPEAKER (for Double Cab): INS...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002ZUN009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

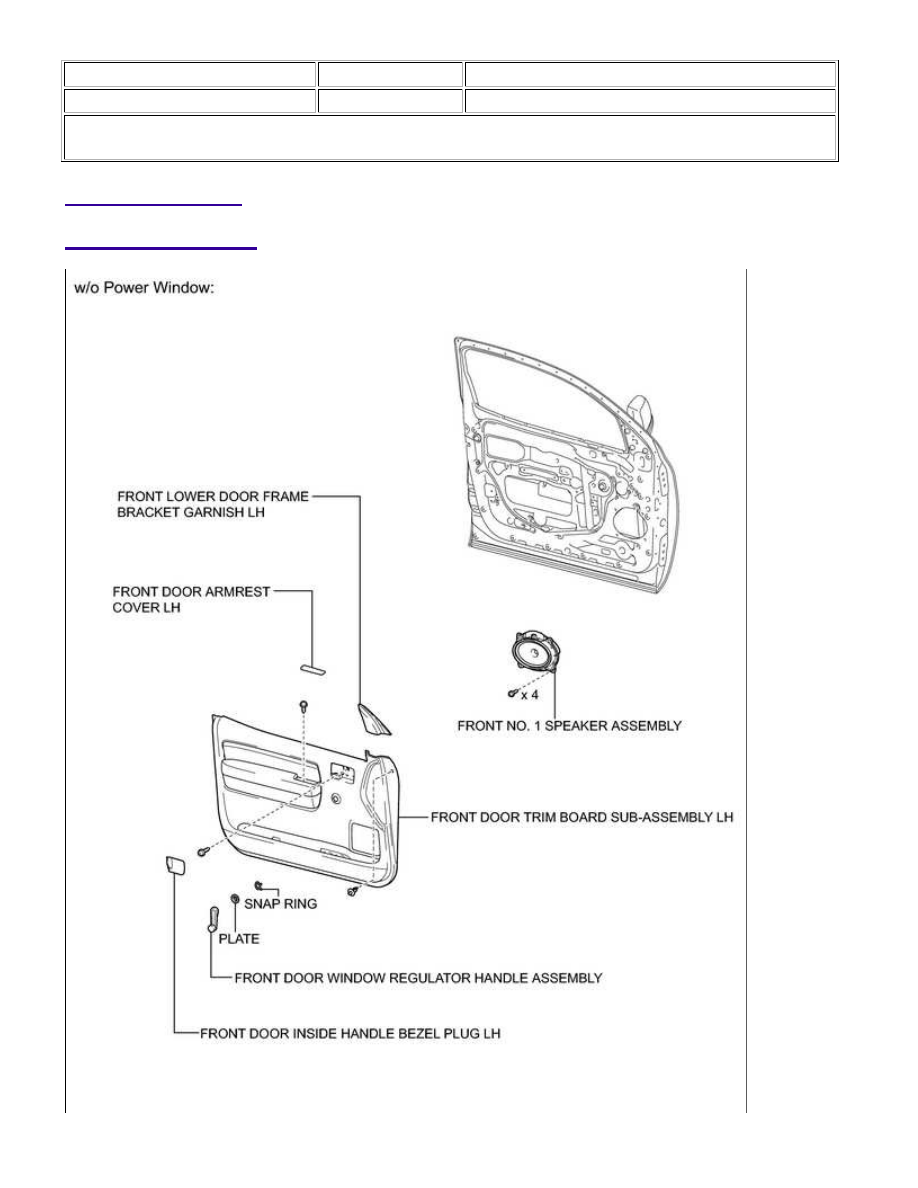

Title: AUDIO / VISUAL: FRONT DOOR SPEAKER (for Regular Cab): COMPONENTS; 2015 MY Tundra [08/2014 -

       ]

COMPONENTS

ILLUSTRATION

AUDIO / VISUAL: FRONT DOOR SPEAKER (for Regular Cab): C...
