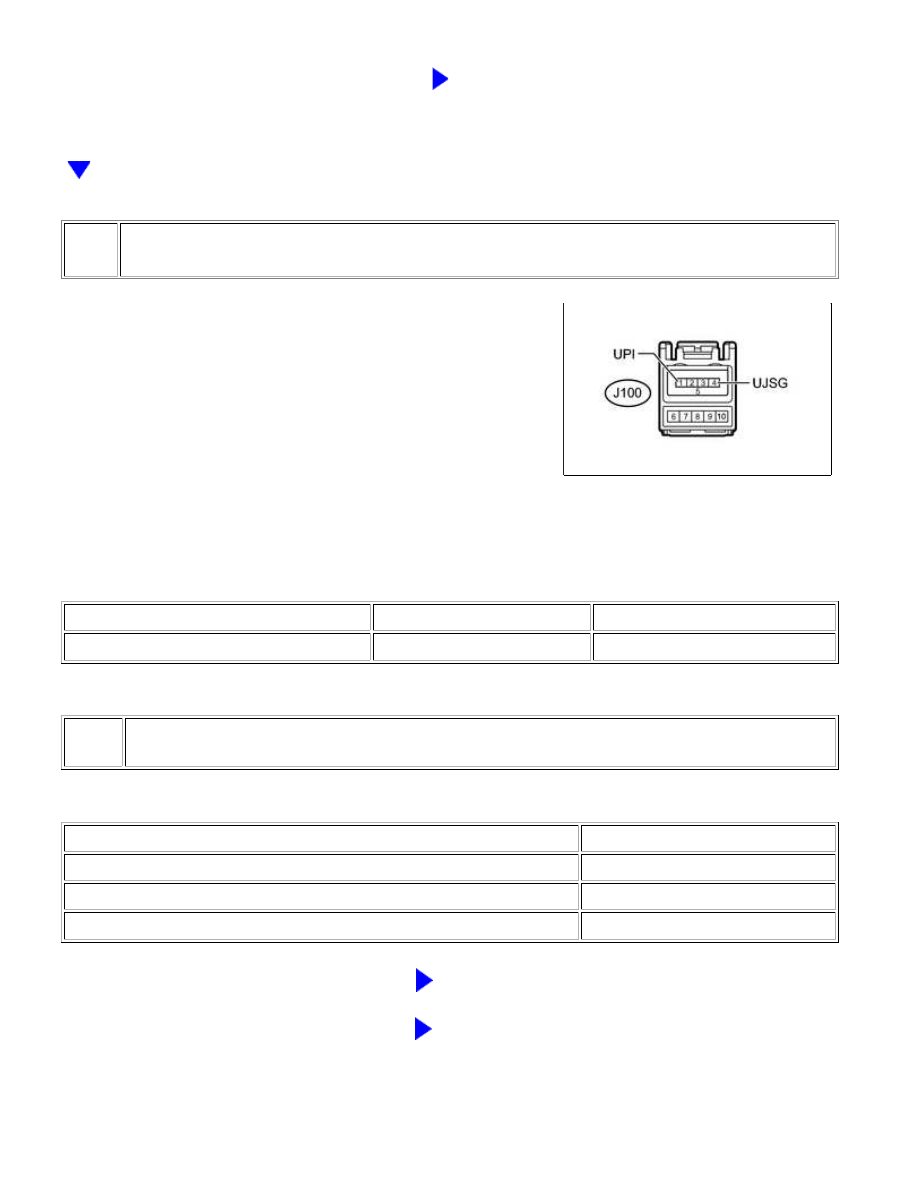

OK A NG REPAIR OR REPLACE HARNESS OR CONNECTOR 3. INSPECT RADIO AND DISPLAY RECEIVER ASSEMBLY (a) Reconnect the J122 radio and display receiver assembly connector. (b) Disconnect the No. 1 stereo jack adapter assembly connector. (c) Measure the voltage according to the value(s) in the table below. Standard Voltage: TESTER CONNECTION SWITCH CONDITION SPECIFIED CONDITION J100-1 (UPI) - J100-4 (UJSG) Ignition switch ACC 4.5 to 5.5 V Text in Illustration *a Result RESULT PROCEED TO OK A NG (for Column Shift Type) B NG (for Floor Shift Type) C B REPLACE RADIO AND DISPLAY RECEIVER ASSEMBLY C REPLACE RADIO AND DISPLAY RECEIVER ASSEMBLY AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: USB Audio Sys... |
