6.6 J

Doc ID: RM000003UP10PQX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: Portable Player cannot be Registered; 2015 MY Tundra

[08/2014 -        ]

Portable Player cannot be Registered

INSPECTION PROCEDURE

HINT:



.

PROCEDURE

1.

CHECK THAT PORTABLE PLAYER IS "BLUETOOTH" AUDIO COMPATIBLE

(a) Check if the portable player is "Bluetooth" audio compatible.

Result

RESULT

PROCEED TO

The portable player is "Bluetooth" audio compatible

A

The portable player is not "Bluetooth" audio compatible

B

B

USE A "BLUETOOTH" AUDIO COMPATIBLE PORTABLE

PLAYER

2.

CHECK CONNECTION PROCEDURE OF CONNECTED DEVICE

(a) Referring to Owner's Manual, correctly register the portable player.

(b) Check that the portable player can be registered as a connected device.

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: Portable Player ...

OK

OK:

The portable player has been registered as a connected device.

NG

GO TO STEP 3

OK

END (CONNECTION PROCEDURE IS DEFECTIVE)

3.

CHECK USING ANOTHER "BLUETOOTH" AUDIO COMPATIBLE VEHICLE OF SAME MODEL

(a) Check if the portable player can be registered normally on another "Bluetooth" audio compatible

The portable player can be registered.

NG

MALFUNCTION IN PORTABLE PLAYER

4.

REMOVE ADDITIONAL DEVICES WHICH USE RADIO WAVES

(a) Remove additional devices which use radio waves.

(b) Place the portable player close to the radio and display receiver assembly.

(c) Check that the portable player can be registered as a connected device.

OK:

The portable player can be registered.

NG

PROCEED TO NEXT SUSPECTED AREA SHOWN IN

PROBLEM SYMPTOMS TABLE

OK

END (ADDITIONAL DEVICES IS DEFECTIVE)

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: Portable Player ...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000003YYX0TZX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: USB Audio System Recognition/Play Error; 2015 MY

Tundra [08/2014 -        ]

USB Audio System Recognition/Play Error

DESCRIPTION

assembly. This diagnosis procedure is for when a device is not recognized, or files from the device cannot be

played normally.

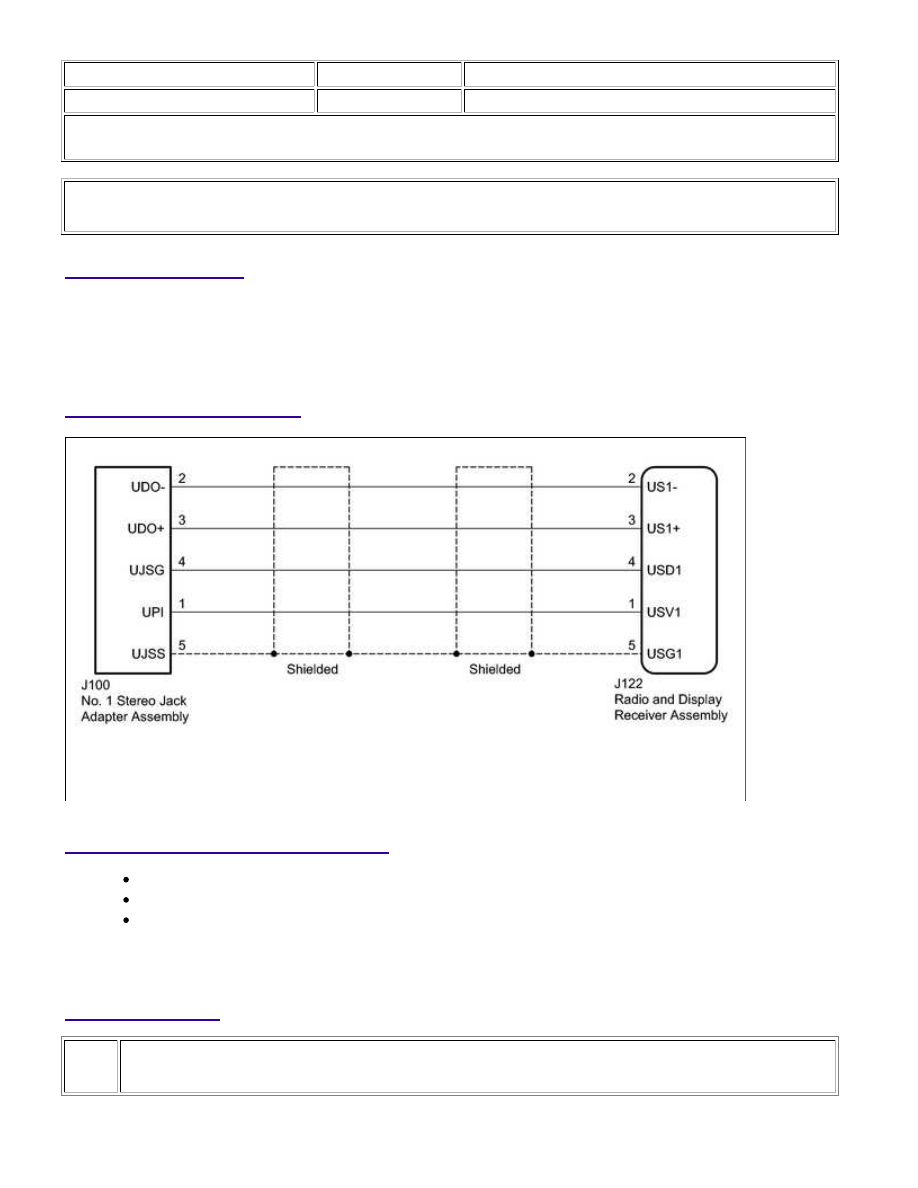

WIRING DIAGRAM

INSPECTION PROCEDURE

When files are not played in the sorted order, perform the following procedure before inspection.

Put the files in a folder and copy the folder data to the USB device.

b.

PROCEDURE

1.

CHECK USB DEVICE OR "iPod"

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: USB Audio Sys...

(a) Disconnect the USB device or "iPod" from the No. 1 stereo jack adapter assembly.

(b) Check if playable files are present on the USB device or "iPod".

HINT:

Refer to System Description for playable files



.

(c) Check if the USB device is a compatible format or "iPod" is a compatible version.

HINT:

Refer to System Description for compatible formats and versions



.

Result

RESULT

PROCEED TO

No playable files exist, or incompatible device format or version

A

Playable files exist, and compatible device format or version

B

B

GO TO STEP 3

A

USB DEVICE FORMAT WAS INCOMPATIBLE, "iPod"

VERSION WAS INCOMPATIBLE, OR NO PLAYABLE

FILES PRESENT

2.

CHECK HARNESS AND CONNECTOR (RADIO AND DISPLAY RECEIVER ASSEMBLY - NO.
1 STEREO JACK ADAPTER ASSEMBLY)

(a) Disconnect the J122 radio and display receiver assembly connector.

(b) Disconnect the J100 No. 1 stereo jack adapter assembly connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J122-1 (USV1) - J100-1 (UPI)

Always

Below 1 Ω

J122-2 (US1-) - J100-2 (UDO-)

Always

Below 1 Ω

J122-3 (US1+) - J100-3 (UDO+)

Always

Below 1 Ω

J122-4 (USD1) - J100-4 (UJSG)

Always

Below 1 Ω

J122-5 (USG1) - J100-5 (UJSS)

Always

Below 1 Ω

J122-1 (USV1) - Body ground

Always

10 kΩ or higher

J122-2 (US1-) - Body ground

Always

10 kΩ or higher

J122-3 (US1+) - Body ground

Always

10 kΩ or higher

J122-4 (USD1) - Body ground

Always

10 kΩ or higher

J122-5 (USG1) - Body ground

Always

10 kΩ or higher
