Toyota Tundra (2015 year). Manual - part 962

RESULT

PROCEED TO

OK (for Column Shift Type)

A

OK (for Floor Shift Type)

B

NG

C

B

REPLACE RADIO AND DISPLAY RECEIVER ASSEMBLY

C

PROCEED TO NEXT SUSPECTED AREA SHOWN IN

PROBLEM SYMPTOMS TABLE

A

REPLACE RADIO AND DISPLAY RECEIVER ASSEMBLY

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: Panel Switches d...

OK

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000000PNL0O6X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

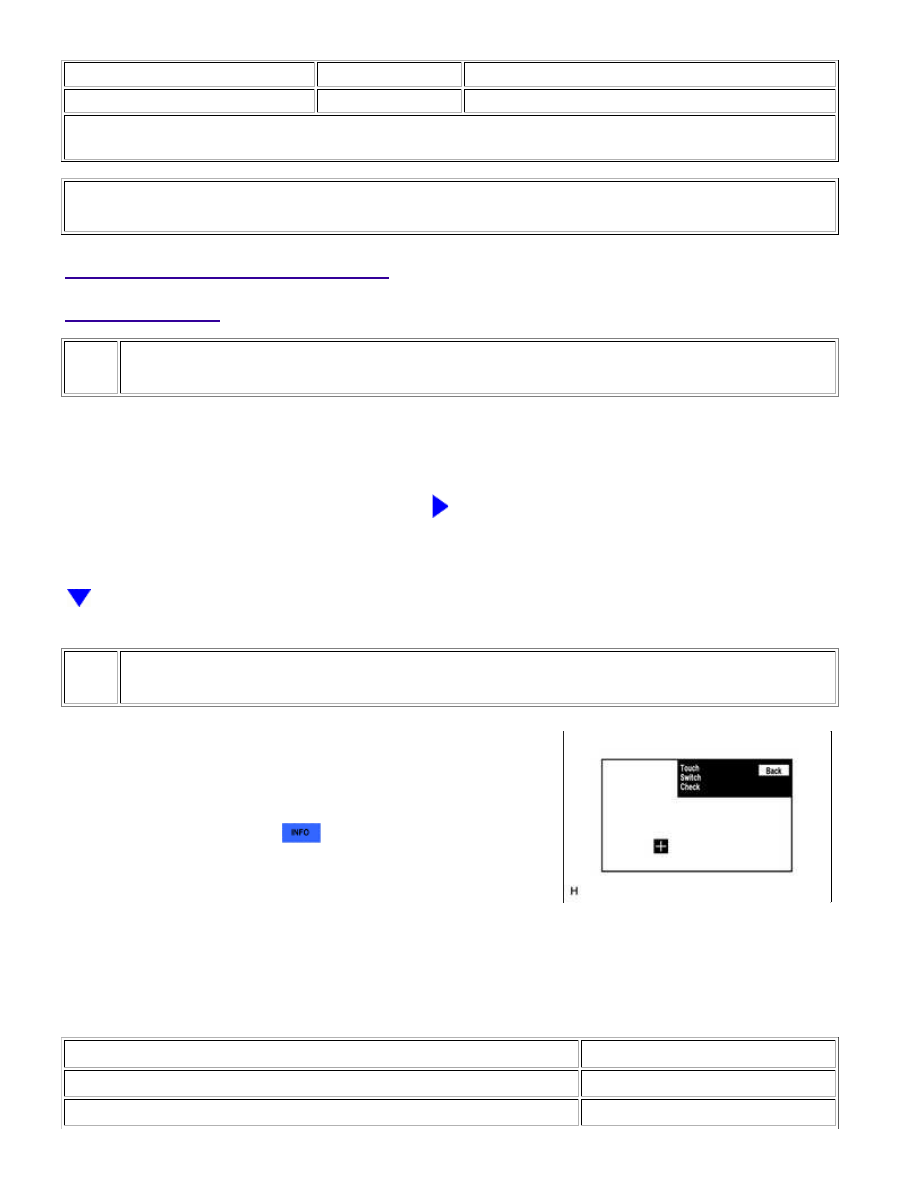

Title: AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: Touch Panel Switch does not Function; 2015 MY Tundra

[08/2014 -        ]

Touch Panel Switch does not Function

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK TOUCH PANEL

(a) Check for foreign matter on the display.

OK:

The display is clean.

NG

CLEAN DISPLAY AND RECHECK TOUCH PANEL

2.

CHECK TOUCH SWITCH (OPERATION CHECK)

(a) Enter the "Touch Switch Check" screen. [Refer to Check Touch

Switch in Operation Check



]

(b) Touch the display in the area where the switch malfunction occurs.

OK:

A "+" mark appears at the touched position.

Result

RESULT

PROCEED TO

OK (for Column Shift Type)

A

OK (for Floor Shift Type)

B

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: Touch Panel Swi...

RESULT

PROCEED TO

NG

C

B

REPLACE RADIO AND DISPLAY RECEIVER ASSEMBLY

C

PROCEED TO NEXT SUSPECTED AREA SHOWN IN

PROBLEM SYMPTOMS TABLE

A

REPLACE RADIO AND DISPLAY RECEIVER ASSEMBLY

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: Touch Panel Swi...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000000POJ0XKX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

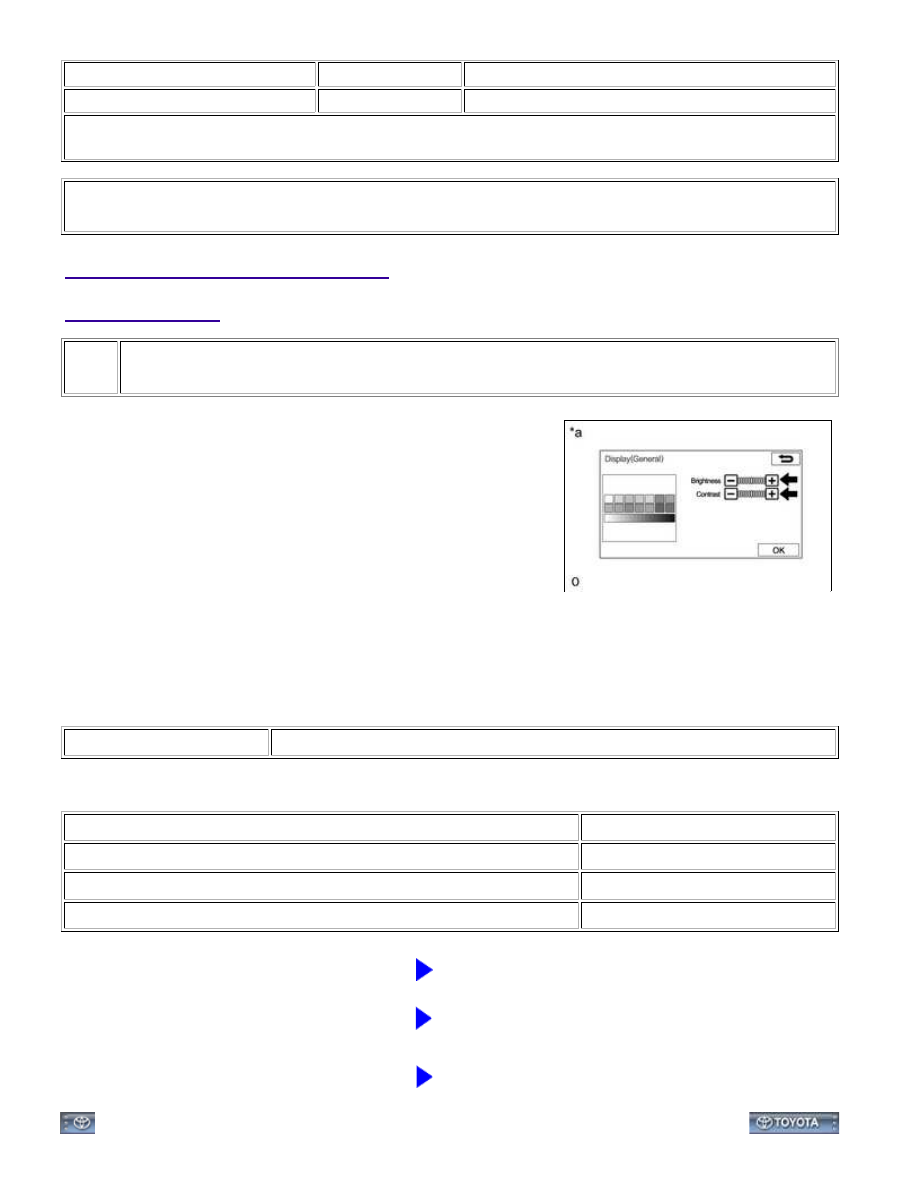

Title: AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: Screen Flicker or Color Distortion; 2015 MY Tundra

[08/2014 -        ]

Screen Flicker or Color Distortion

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK DISPLAY SETTING

(a) Display the "Display (General)" screen.

(b) Reset display settings (contrast, brightness) and check that the screen appears normal.

OK:

The display returns to normal.

Text in Illustration

*a

Example

Result

RESULT

PROCEED TO

OK

A

NG (for Column Shift Type)

B

NG (for Floor Shift Type)

C

B

REPLACE RADIO AND DISPLAY RECEIVER ASSEMBLY

C

REPLACE RADIO AND DISPLAY RECEIVER ASSEMBLY

A

PROCEED TO NEXT SUSPECTED AREA SHOWN IN

PROBLEM SYMPTOMS TABLE

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: Screen Flicker o...
