Toyota Tundra (2015 year). Manual - part 960

OK

END (DISC IS DIRTY)

3.

REPLACE DISC WITH ANOTHER AND RECHECK

(a) Replace the disc with a known good one and check that the malfunction disappears.

OK:

Malfunction disappears.

NG

GO TO STEP 4

OK

END (DISC IS DEFECTIVE)

4.

CHECK RADIO AND DISPLAY RECEIVER ASSEMBLY

(a) Check that the radio and display receiver assembly is properly installed

Result

RESULT

PROCEED TO

OK (for Column Shift Type)

A

OK (for Floor Shift Type)

B

NG (for Column Shift Type)

C

NG (for Floor Shift Type)

C

B

REPLACE RADIO AND DISPLAY RECEIVER ASSEMBLY

C

REINSTALL RADIO AND DISPLAY RECEIVER

ASSEMBLY

D

REINSTALL RADIO AND DISPLAY RECEIVER

ASSEMBLY

A

REPLACE RADIO AND DISPLAY RECEIVER ASSEMBLY

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: CD/DVD Sound...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM0000012CN0WUX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: Radio Broadcast cannot be Received (Bad Reception);

2015 MY Tundra [08/2014 -        ]

Radio Broadcast cannot be Received (Bad Reception)

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK IF RADIO AUTO-SEARCH FUNCTIONS PROPERLY

(a) Check the radio automatic station search function by activating it.

OK:

Automatic station search function stops on a station.

NG

GO TO STEP 2

OK

USE SIMULATION METHOD TO CHECK

2.

CHECK OPTIONAL COMPONENTS

(a) Check if any optional components that may decrease reception capacity, such as sunshade film or a

telephone antenna, are installed.

OK:

Optional components are installed.

NOTICE:

GO TO STEP 3

OK

REMOVE OPTIONAL COMPONENTS AND CHECK

AGAIN (SEE NOTICE ABOVE)

3.

CHECK RADIO ANTENNA

(a) Remove the pull top antenna pole sub-assembly from the antenna with holder assembly

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: Radio Broadcast...

Noise occurs.

Result

RESULT

PROCEED TO

OK (for Column Shift Type)

A

OK (for Floor Shift Type)

B

NG

C

B

REPLACE RADIO AND DISPLAY RECEIVER ASSEMBLY

C

GO TO STEP 4

A

REPLACE RADIO AND DISPLAY RECEIVER ASSEMBLY

4.

CHECK RADIO AND DISPLAY RECEIVER ASSEMBLY (ANTENNA)

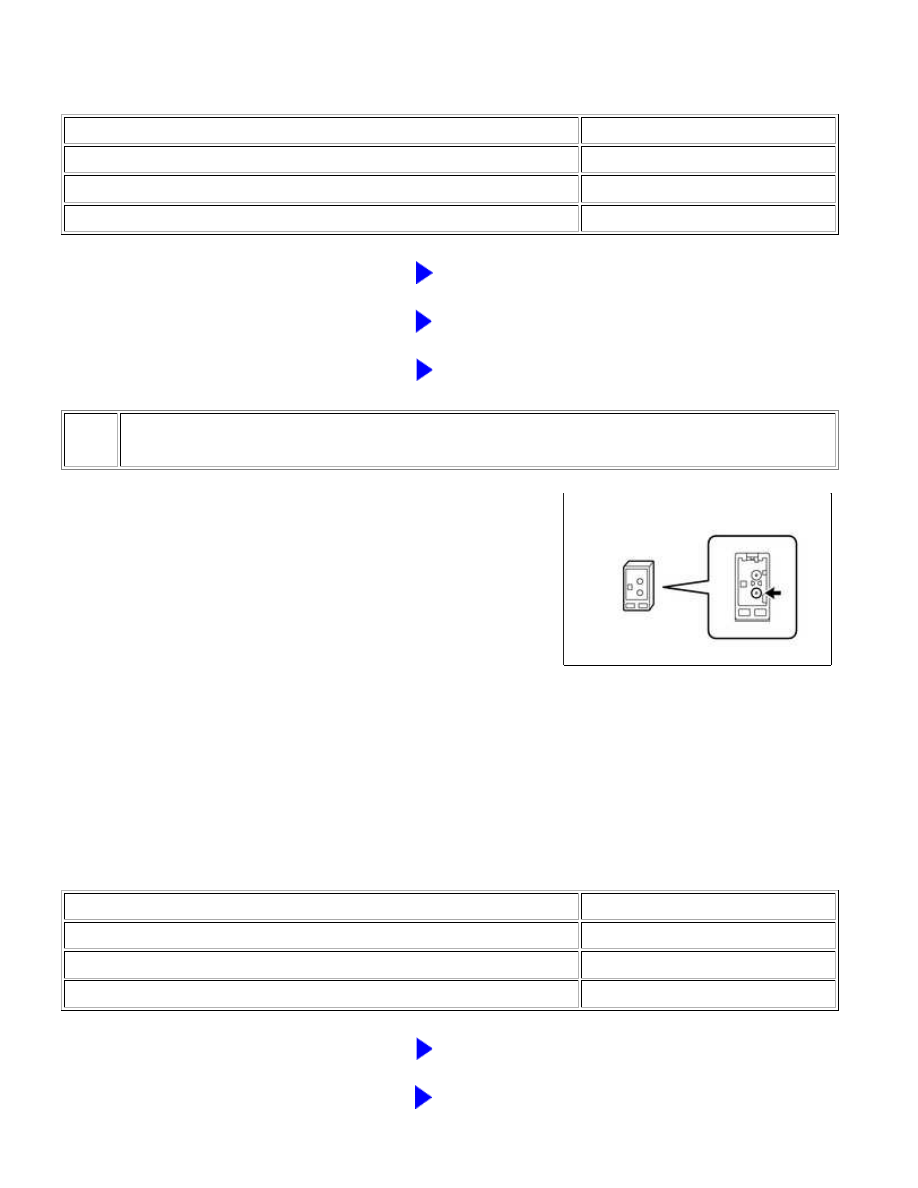

(a) Remove the antenna connector from the radio and display

receiver assembly.

(b) Turn the ignition switch to ACC with the radio and display receiver assembly connector connected.

(c) Turn on the radio and turn into AM mode.

(d) Place a screwdriver, thin wire or other metal object on the radio and display receiver assembly

antenna jack and check that noise can be heard from the speakers.

OK:

Noise occurs.

Result

RESULT

PROCEED TO

OK

A

NG (for Column Shift Type)

B

NG (for Floor Shift Type)

C

B

REPLACE RADIO AND DISPLAY RECEIVER ASSEMBLY

C

REPLACE RADIO AND DISPLAY RECEIVER ASSEMBLY

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: Radio Broadcast...

A

OK

5.

CHECK PULL TOP ANTENNA POLE SUB-ASSEMBLY

(a) Check that the pull top antenna pole sub-assembly is securely installed



.

OK:

The pull top antenna pole sub-assembly is installed properly.

NG

REINSTALL PULL TOP ANTENNA POLE

SUB-ASSEMBLY

6.

CHECK FENDER ANTENNA ASSEMBLY

(a) Replace the fender antenna assembly and check if radio broadcasts can be received normally



.

OK:

Radio broadcasts can be received normally.

Result

RESULT

PROCEED TO

OK

A

NG (for Column Shift Type)

B

NG (for Floor Shift Type)

C

B

REPLACE RADIO AND DISPLAY RECEIVER ASSEMBLY

C

REPLACE RADIO AND DISPLAY RECEIVER ASSEMBLY

A

END (FENDER ANTENNA ASSEMBLY IS DEFECTIVE)

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: Radio Broadcast...
