Title: AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: B158F; AV Signal Stoppage (Low Battery Voltage); 2015

MY Tundra [08/2014 -        ]

DTC

B158F

AV Signal Stoppage (Low Battery Voltage)

DESCRIPTION

This DTC is stored when a video or audio signal is interrupted due to battery voltage input to the radio and

display receiver assembly dropping temporarily.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

B158F

A video or audio signal is interrupted when the battery voltage

drops.

Radio and display receiver

assembly

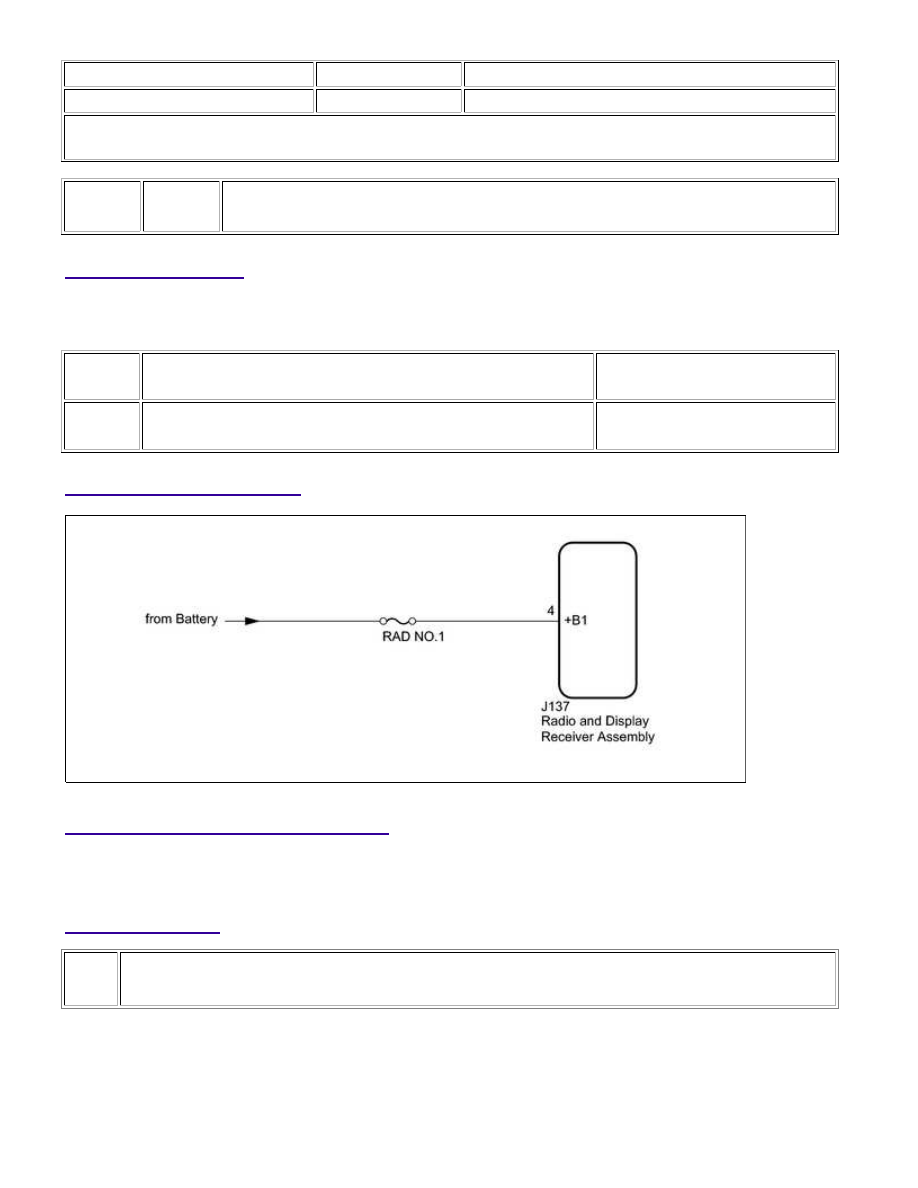

WIRING DIAGRAM

INSPECTION PROCEDURE

NOTICE:

Inspect the fuses for circuits related to this system before performing the following procedure.

PROCEDURE

1.

CHECK VEHICLE SIGNAL (OPERATION CHECK)

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: B158F; AV Sign...

OK

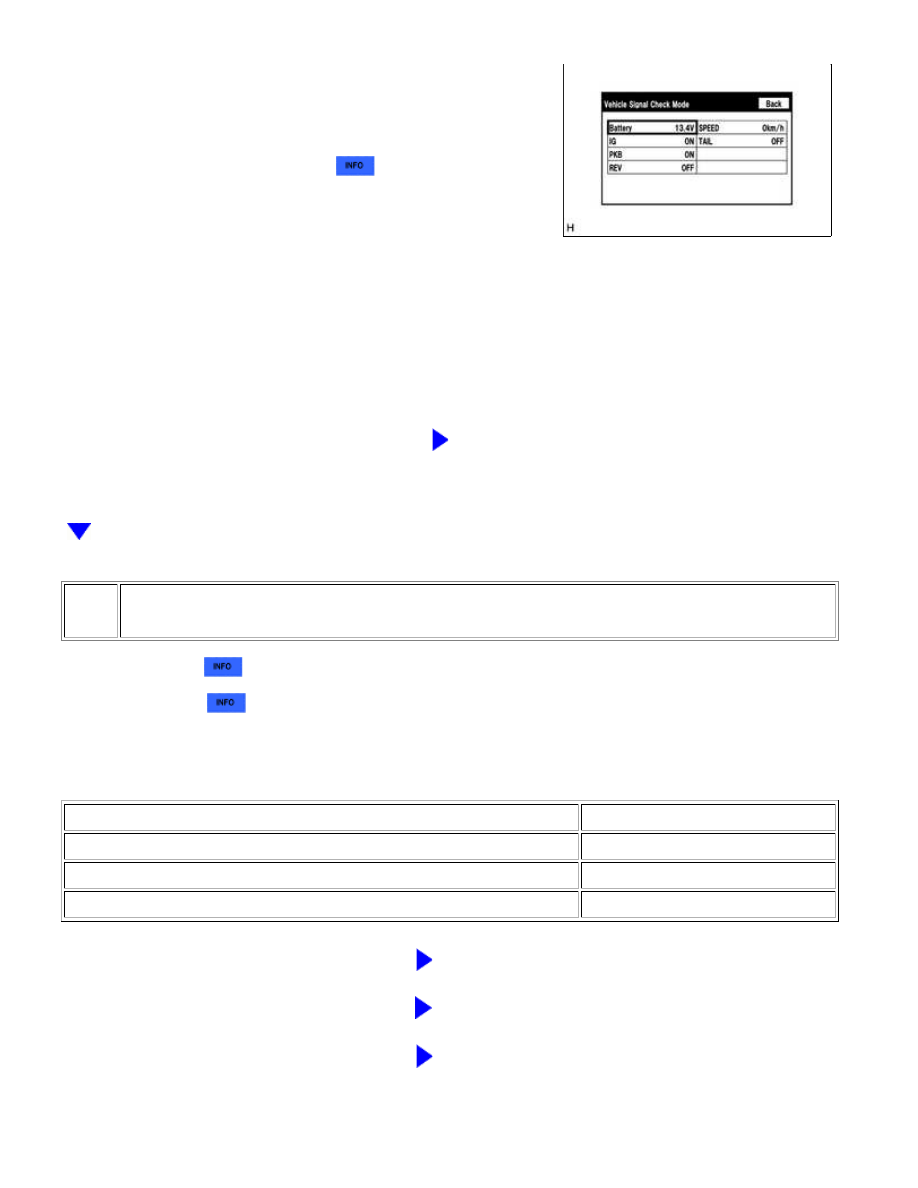

(a) Enter the "Vehicle Signal Check Mode" screen. [Refer to Check

Vehicle Signal in Operation Check



]

(b) Check that the battery voltage.

Standard voltage:

11 to 14 V

HINT:

This display is updated once per second. As a result, it is normal for the display to lag behind the actual

switch operation.

NG

GO TO STEP 3

2.

CHECK FOR DTC

(a) Clear the DTCs



.

(b) Check for DTCs



.

OK:

No DTCs are output.

Result

RESULT

PROCEED TO

OK

A

NG (for Column Shift Type)

B

NG (for Floor Shift Type)

C

B

REPLACE RADIO AND DISPLAY RECEIVER ASSEMBLY

C

REPLACE RADIO AND DISPLAY RECEIVER ASSEMBLY

A

USE SIMULATION METHOD TO CHECK

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: B158F; AV Sign...

3.

CHECK HARNESS AND CONNECTOR (RADIO AND DISPLAY RECEIVER ASSEMBLY
POWER SOURCE)

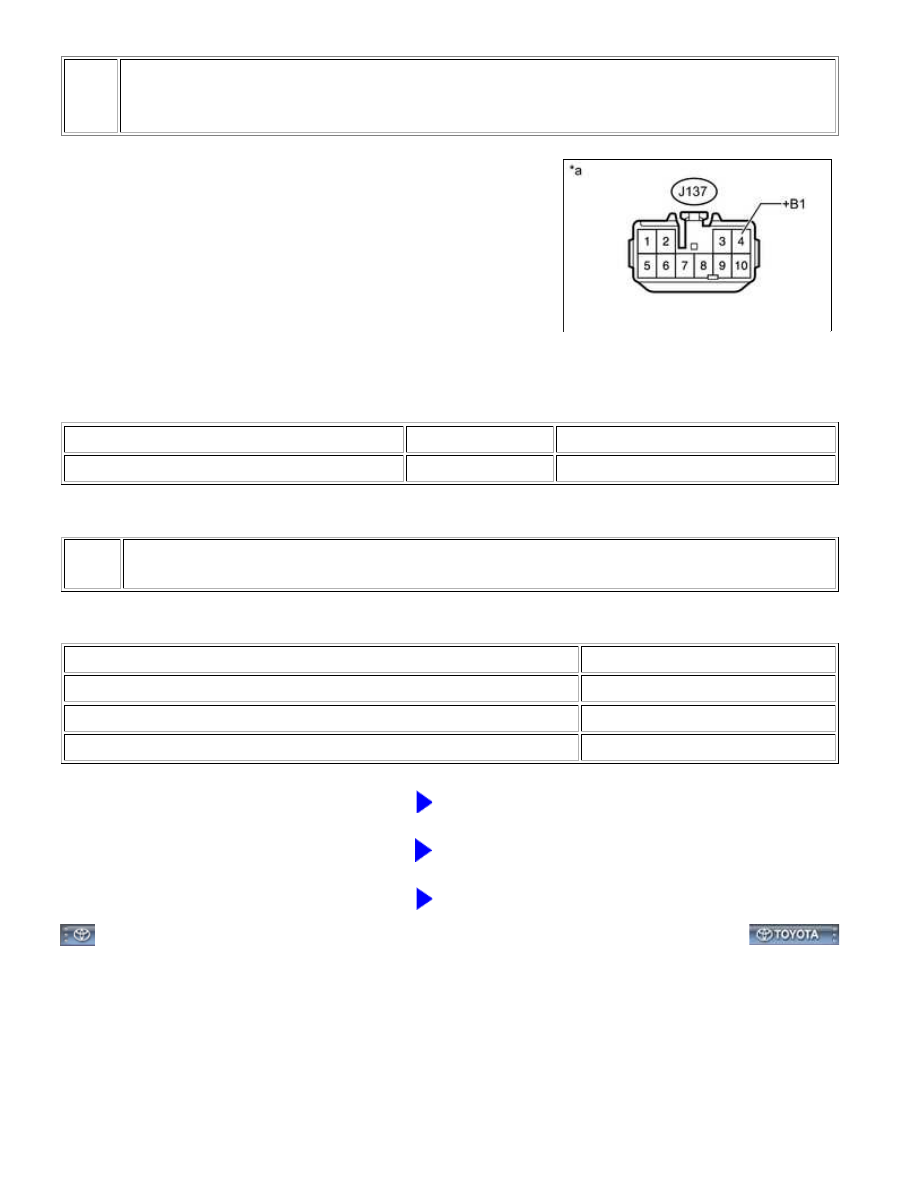

(a) Disconnect the radio and display receiver assembly connector.

(b) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J137-4 (+B1) - Body ground

Always

11 to 14 V

Text in Illustration

*a

Result

RESULT

PROCEED TO

OK (for Column Shift Type)

A

OK (for Floor Shift Type)

B

NG

C

B

REPLACE RADIO AND DISPLAY RECEIVER ASSEMBLY

C

REPAIR OR REPLACE HARNESS OR CONNECTOR

A

REPLACE RADIO AND DISPLAY RECEIVER ASSEMBLY

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: B158F; AV Sign...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000005LDP002X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: B15BA; XM Tuner Malfunction; 2015 MY Tundra [08/2014

-        ]

DTC

B15BA

XM Tuner Malfunction

DESCRIPTION

This DTC is stored when a malfunction occurs in the extension module.

DTC CODE

DTC DETECTION CONDITION

TROUBLE AREA

B15BA

Tuner malfunction

Stereo component tuner assembly

INSPECTION PROCEDURE

NOTICE:

PROCEDURE

1.

CHECK FOR DTC

(a) Clear the DTCs



.

(b) Check for DTCs



.

OK:

No DTCs are output.

Result

RESULT

PROCEED TO

OK

A

NG (for Column Shift Type)

B

NG (for Floor Shift Type)

C

B

REPLACE STEREO COMPONENT TUNER ASSEMBLY

C

REPLACE STEREO COMPONENT TUNER ASSEMBLY

A

USE SIMULATION METHOD TO CHECK

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: B15BA; XM Tun...
