AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: B1532,B156C;...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000003WFL07NX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: B1551,B15A0,B15B0,B15B3-B15B5,B15B7; HD Radio

Tuner Malfunction; 2015 MY Tundra [08/2014 -        ]

DTC

B1551

HD Radio Tuner Malfunction

DTC

B15A0

LAN Master Malfunction

DTC

B15B0

Display Screen Malfunction

DTC

B15B3

Radio Tuner Malfunction

DTC

B15B4

CD Changer Malfunction

DTC

B15B5

DVD Changer Malfunction

DTC

B15B7

Bluetooth Module Malfunction

DESCRIPTION

These DTCs are stored when a malfunction occurs in the radio and display receiver assembly.

DTC CODE

DTC DETECTION CONDITION

TROUBLE AREA

B1551

"HD Radio" tuner audio output section malfunction

"HD Radio" tuner decoder RF/IF malfunction

Radio and display receiver assembly

B15A0

EEPROM error

B15B0

Picture circuit (TFT unit) malfunction

B15B3

FM tuner PLL is unlocked

Tuner malfunction

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: B1551,B15A0,...

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK FOR DTC

(a) Clear the DTCs



.

(b) Check for DTCs



.

OK:

No DTCs are output.

Result

RESULT

PROCEED TO

OK

A

NG (for Column Shift Type)

B

NG (for Floor Shift Type)

C

B

REPLACE RADIO AND DISPLAY RECEIVER ASSEMBLY

C

REPLACE RADIO AND DISPLAY RECEIVER ASSEMBLY

A

USE SIMULATION METHOD TO CHECK

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: B1551,B15A0,...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM0000053D802PX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: B1579; Voice Recognition Microphone Disconnected;

2015 MY Tundra [08/2014 -        ]

DTC

B1579

Voice Recognition Microphone Disconnected

DESCRIPTION

This DTC is stored when a microphone connection detection signal line is disconnected.

DTC CODE

DTC DETECTION CONDITION

TROUBLE AREA

B1579

Telephone microphone signal is lost.

Radio and display receiver assembly

Harness or connector

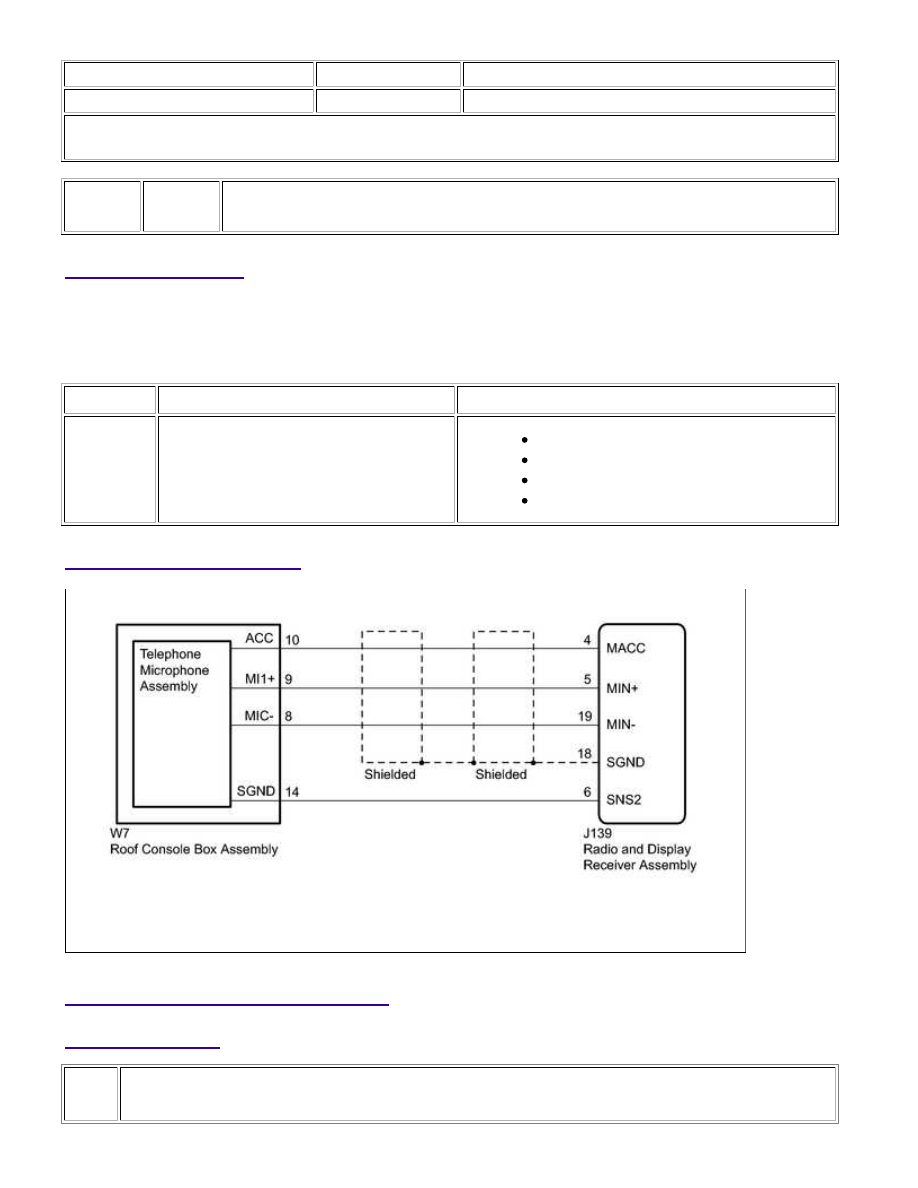

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK RADIO AND DISPLAY RECEIVER ASSEMBLY

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: B1579; Voice R...
