(a) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION SPECIFIED CONDITION

J139-18 (SGND) - Body ground

Always

Below 1 Ω

J139-19 (MIN-) - Body ground

Always

Below 1 Ω

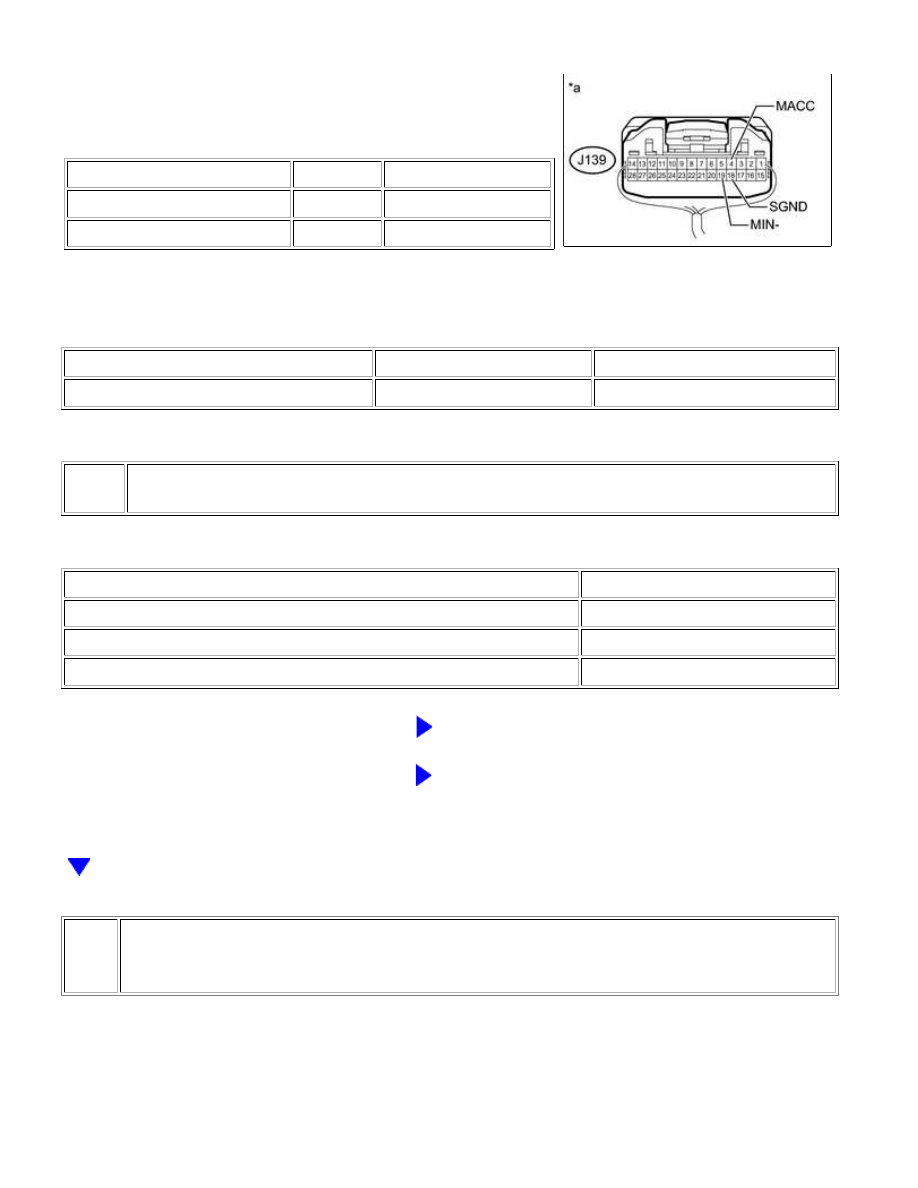

(b) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J139-4 (MACC) - Body ground

Ignition switch ACC

4 to 6 V

Text in Illustration

*a

Component with harness connected

(Radio and Display Receiver Assembly)

Result

RESULT

PROCEED TO

OK

A

NG (for Column Shift Type)

B

NG (for Floor Shift Type)

C

B

REPLACE RADIO AND DISPLAY RECEIVER ASSEMBLY

C

REPLACE RADIO AND DISPLAY RECEIVER ASSEMBLY

2.

CHECK HARNESS AND CONNECTOR (RADIO AND DISPLAY RECEIVER ASSEMBLY -
ROOF CONSOLE BOX ASSEMBLY)

(a) Disconnect the J139 radio and display receiver assembly connector.

Standard Resistance:

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: B1579; Voice R...

OK

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J139-4 (MACC) - W7-10 (ACC)

Always

Below 1 Ω

J139-5 (MIN+) - W7-9 (MI1+)

Always

Below 1 Ω

J139-19 (MIN-) - W7-8 (MIC-)

Always

Below 1 Ω

J139-6 (SNS2) - W7-14 (SGND)

Always

Below 1 Ω

J139-4 (MACC) - Body ground

Always

10 kΩ or higher

J139-5 (MIN+) - Body ground

Always

10 kΩ or higher

J139-19 (MIN-) - Body ground

Always

10 kΩ or higher

J139-18 (SGND) - Body ground

Always

10 kΩ or higher

J139-6 (SNS2) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

3.

CHECK TELEPHONE MICROPHONE ASSEMBLY

(a) Replace the telephone microphone assembly with a known good one



.

(b) Clear the DTCs



.

(c) Check for DTCs



.

OK:

No DTCs are output.

NG

REPLACE ROOF CONSOLE BOX ASSEMBLY

OK

END (TELEPHONE MICROPHONE ASSEMBLY IS

DEFECTIVE)

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: B1579; Voice R...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000003Z0Z0DGX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: B1585; USB Device Malfunction; 2015 MY Tundra

[08/2014 -        ]

DTC

B1585

USB Device Malfunction

DESCRIPTION

This DTC is stored when a malfunction occurs in a connected device.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

B1585

USB Device Malfunction

Non mass-storage class or incompatible protocol USB

device

USB device with an incompatible file system, corrupted

or incompatible File Allocation Table (FAT)

"iPod" malfunction

"iPod" with unsupported firmware

Unsupported "iPod" model

USB device or "iPod"

Radio and display

receiver assembly

INSPECTION PROCEDURE

PROCEDURE

1.

REPLACE USB DEVICE OR “iPod”

(a) Disconnect the USB device or "iPod" from the No. 1 stereo jack adapter assembly.

(b) Turn the ignition switch off.

HINT:

When this DTC has been stored, it is necessary to turn off the ignition switch to make it possible for the

vehicle to recognize a new device when it is connected.

(c) Turn the ignition switch to ACC.

(d) Connect a known good USB device or "iPod" to the No. 1 stereo jack adapter assembly.

HINT:

If the malfunction occurred when a USB device was in use, use another USB device for the inspection. If
the malfunction occurred when an "iPod" was in use, use another "iPod" for the inspection.
Refer to System Description for compatible formats and versions



.

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: B1585; USB De...

NEXT

2.

CHECK FOR DTC

(a) Clear the DTCs



.

(b) Check for DTCs



.

OK:

No DTCs are output.

Result

RESULT

PROCEED TO

OK

A

NG (for Column Shift Type)

B

NG (for Floor Shift Type)

C

B

REPLACE RADIO AND DISPLAY RECEIVER ASSEMBLY

C

REPLACE RADIO AND DISPLAY RECEIVER ASSEMBLY

A

USB DEVICE FORMAT WAS INCOMPATIBLE, "iPod"

VERSION WAS INCOMPATIBLE, OR USB DEVICE OR

"iPod" WAS DEFECTIVE

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: B1585; USB De...
