SYMPTOM

SUSPECTED AREA

SEE

PAGE

off image on setting screen

Radio and display receiver assembly (for Column

Shift Type)

Radio and display receiver assembly (for Floor

Shift Type)

Fuel Consumption Function

SYMPTOM

SUSPECTED AREA

SEE

PAGE

"Fuel Consumption" icon is dimmed

Check if other icons or items displayed on screen have

any problems

-

Radio and display receiver assembly (for Column Shift

Type)

Radio and display receiver assembly (for Floor Shift

Type)

Graph is not displayed on "Trip

Information" screen

Recheck with the engine running

-

Radio and display receiver assembly (for Column Shift

Type)

Radio and display receiver assembly (for Floor Shift

Type)

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: PROBLEM S...

Last Modified: 9-16-2014

6.6 U

Doc ID: RM0000012A70FWX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: TERMINALS OF ECU; 2015 MY Tundra [08/2014 -        ]

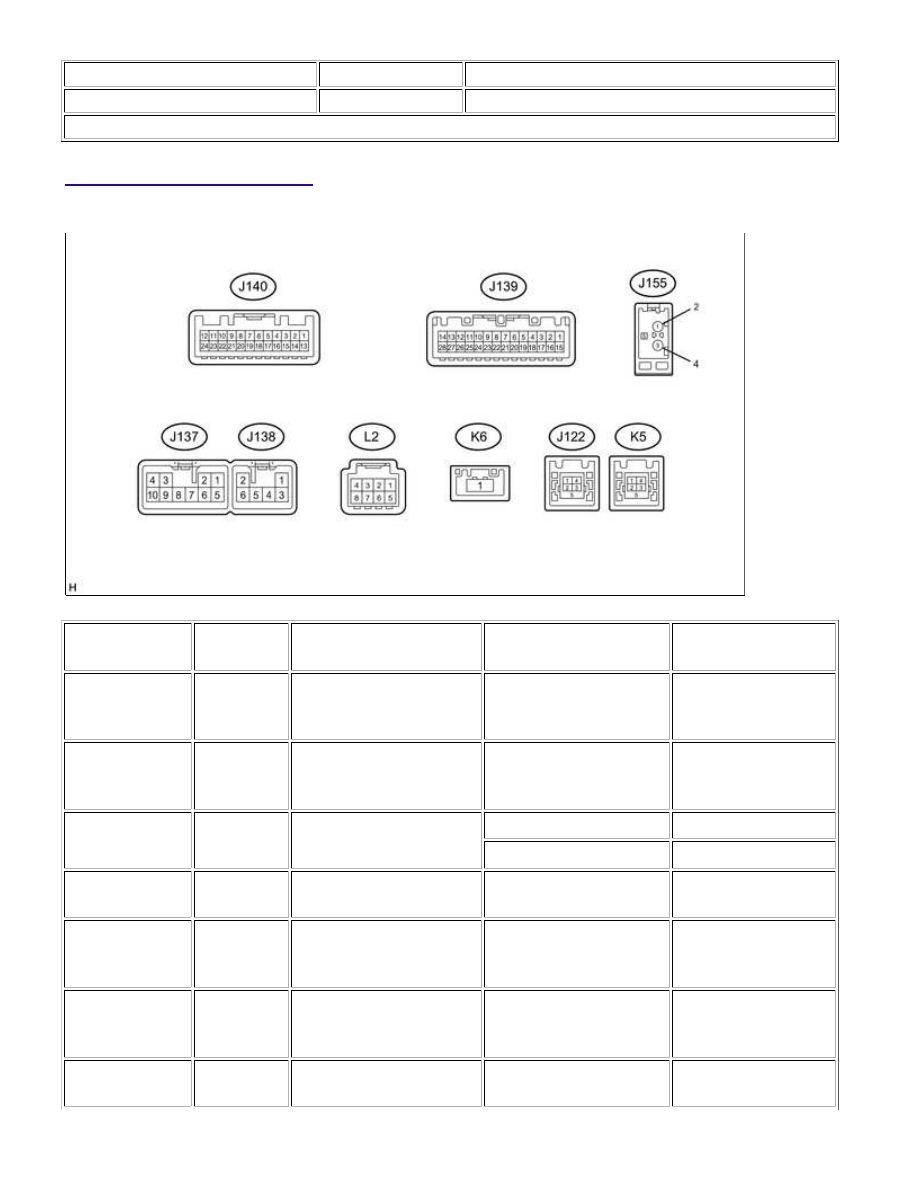

TERMINALS OF ECU

1. RADIO AND DISPLAY RECEIVER ASSEMBLY

TERMINAL NO.

(SYMBOL)

WIRING

COLOR

TERMINAL DESCRIPTION

CONDITION

SPECIFIED

CONDITION

J137-1 (FR+) -

J137-7 (GND1)

BE - W-B*1

G - W-B*2

Sound signal (Front right)

Audio system playing

A waveform

synchronized with

sound is output

J137-2 (FL+) -

J137-7 (GND1)

B - W-B

Sound signal (Front left)

Audio system playing

A waveform

synchronized with

sound is output

J137-3 (ACC1) -

J137-7 (GND1)

GR - W-B

Power source (ACC)

Ignition switch off

Below 1 V

Ignition switch ACC

11 to 14 V

J137-4 (+B1) -

J137-7 (GND1)

V - W-B

Power source (+B)

Always

11 to 14 V

J137-5 (FR-) -

J137-7 (GND1)

LG - W-B*1

R - W-B*2

Sound signal (Front right)

Audio system playing

A waveform

synchronized with

sound is output

J137-6 (FL-) -

J137-7 (GND1)

V - W-B*1

BE - W-B*2

Sound signal (Front left)

Audio system playing

A waveform

synchronized with

sound is output

J137-7 (GND1) -

Body ground

W-B - Body

ground

Ground

Always

Below 1 V

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: TERMINALS O...

TERMINAL NO.

(SYMBOL)

WIRING

COLOR

TERMINAL DESCRIPTION

CONDITION

SPECIFIED

CONDITION

J137-9 (AMP) -

J137-7 (GND1)*1

G - W-B

Audio system playing

11 to 14 V

J137-10 (ILL+) -

J137-7 (GND1)

SB - W-B

Illumination signal

Ignition switch off

Below 1 V

Light control switch in tail

or head position

11 to 14 V

J138-1 (RR+) -

J137-7 (GND1)*3

BR - W-B

Sound signal (Rear right)

Audio system playing

A waveform

synchronized with

sound is output

J138-2 (RL+) -

J137-7 (GND1)*3

Y - W-B

Sound signal (Rear left)

Audio system playing

A waveform

synchronized with

sound is output

J138-3 (RR-) -

J137-7 (GND1)*3

V - W-B*1

LG - W-B*2

Sound signal (Rear right)

Audio system playing

A waveform

synchronized with

sound is output

J138-5 (ILL-) -

J137-7 (GND1)

SB - W-B

Illumination signal

Headlight dimmer switch

assembly off

Below 1 V

Headlight dimmer switch

assembly in tail or head

position

Pulse generation

J138-6 (RL-) -

J137-7 (GND1)*3

P - W-B*1

B - W-B*2

Sound signal (Rear left)

Audio system playing

A waveform

synchronized with

sound is output

J139-1 (IG) -

J137-7 (GND1)

P - W-B

Power source (IG)

Ignition switch off

Below 1 V

Ignition switch ON

11 to 14

J139-2 (REV) -

J137-7 (GND1)

Y - W-B

Reverse signal

See "Vehicle Signal Check

Mode" in Operation Check

-

J139-4 (MACC) -

J137-7 (GND1)

L - W-B

Microphone power supply

Ignition switch off

Below 1 V

Ignition switch ACC

4 to 6 V

J139-5 (MIN+) -

J137-7 (GND1)

B - W-B

Microphone voice signal

See "Check Microphone"

in Operation Check

-

J139-6 (SNS2) -

J137-7 (GND1)

LG - W-B

Microphone connection

detection signal

Always

Below 1 V

J139-9 (CANH)

LG

CAN communication signal

-

-

J139-10 (CANL)

W

CAN communication signal

-

-

J139-11 (AGND)

- Body ground

Shielded -

Body ground

Shield ground

Always

Below 1 V

J139-15 (PKB) -

J137-7 (GND1)

R - W-B

Parking W-Bake signal

See "Vehicle Signal Check

Mode" in Operation Check

-

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: TERMINALS O...

TERMINAL NO.

(SYMBOL)

WIRING

COLOR

TERMINAL DESCRIPTION

CONDITION

SPECIFIED

CONDITION

J139-17 (SPD) -

J137-7 (GND1)

W - W-B

Vehicle speed signal from

combination meter

assembly

See "Vehicle Signal Check

Mode" in Operation Check

-

J139-18 (SGND)

- J137-7 (GND1)

Shielded -

W-B

Shield ground

Always

Below 1 V

J139-19 (MIN-) -

Body ground

Y - Body

ground

Microphone voice signal

See "Check Microphone"

in Operation Check

-

J139-21 (SW1) -

J139-23

(SWG)*4

G - Y

Steering pad switch signal

No switch pushed

2.97 to 3.56 V

Up switch pushed

0.27 to 0.35 V

Down switch pushed

0.86 to 1.03 V

Volume+ switch pushed

1.51 to 1.79 V

Volume- switch pushed

2.22 to 2.66 V

J139-22 (SW2) -

J139-23

(SWG)*4

GR - Y

Steering pad switch signal

No switch pushed

2.97 to 3.56 V

MODE/HOLD switch

pushed

0.27 to 0.35 V

On hook switch pushed

0.86 to 1.03 V

Off hook switch pushed

1.51 to 1.79 V

Voice switch pushed

2.22 to 2.66 V

J139-23 (SWG) -

Body ground*4

Y - Body

ground

Steering pad switch signal

Always

Below 1 V

J139-24 (SW3) -

J139-23 (SWG)

L - Y

Steering pad switch signal

No switch pushed

2.97 to 3.56 V

Enter switch pushed

0.27 to 0.35 V

Back switch pushed

0.86 to 1.03 V

Right switch pushed

1.51 to 1.79 V

Left switch pushed

2.22 to 2.66 V

J139-25 (ADPG)

- J137-7 (GND1)

SB - W-B

External device connection

detection signal

External device connected

Below 1 V

External device not

connected

2.1 to 3 V

J139-26 (VAR+)

- J139-27 (VA-)

B - Y

Sound signal (Right)

External device playing

(When stereo jack used)

A waveform

synchronized with

sound is output

J139-27 (VA-) -

J137-7 (GND1)

Y - W-B

Sound signal ground

Always

Below 1 V

J139-28 (VAL+) -

J139-27 (VA-)

L - Y

Sound signal (Left)

External device playing

(When stereo jack used)

A waveform

synchronized with

sound is output

L2-3 (ACC2) -

J137-7 (GND1)*5

Y - W-B

Power source (ACC)

Ignition switch off

Below 1 V

Ignition switch ACC

11 to 14 V

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: TERMINALS O...
