TERMINAL NO.

(SYMBOL)

WIRING

COLOR

TERMINAL DESCRIPTION

CONDITION

SPECIFIED

CONDITION

L2-4 (+B2) -

J137-7 (GND1)*5

R - W-B

Power source (+B)

Always

11 to 14 V

L2-8 (GND2) -

Body ground*5

B - Body

ground

Ground

Always

Below 1 V

J122-1 (USV1)

#

Power source

-

-

J122-2 (US1-)

#

Data signal

-

-

J122-3 (US1+)

#

Data signal

-

-

J122-4 (USD1)

#

Ground

-

-

J122-5 (USG1)

Shielded

Shield ground

-

-

K5-1 (USV4)*5

#

Power source

-

-

K5-2 (US4-)*5

#

Data signal

-

-

K5-3 (US4+)*5

#

Data signal

-

-

K5-4 (UGD4)*5

#

Ground

-

-

K5-5 (USG4)*5

Shielded

Shield ground

-

-

K6-1 (LV)*5

#

LVDS communication

signal

-

-

J155-3 (MAIN)

#

-

-

-

#: There is not wire color information.

*1: for 7 or 9 Speakers

*2: for 4 or 6 Speakers

*3: except 4 Speakers

*4: w/ Steering Pad Switch

*5: w/ SDARS System

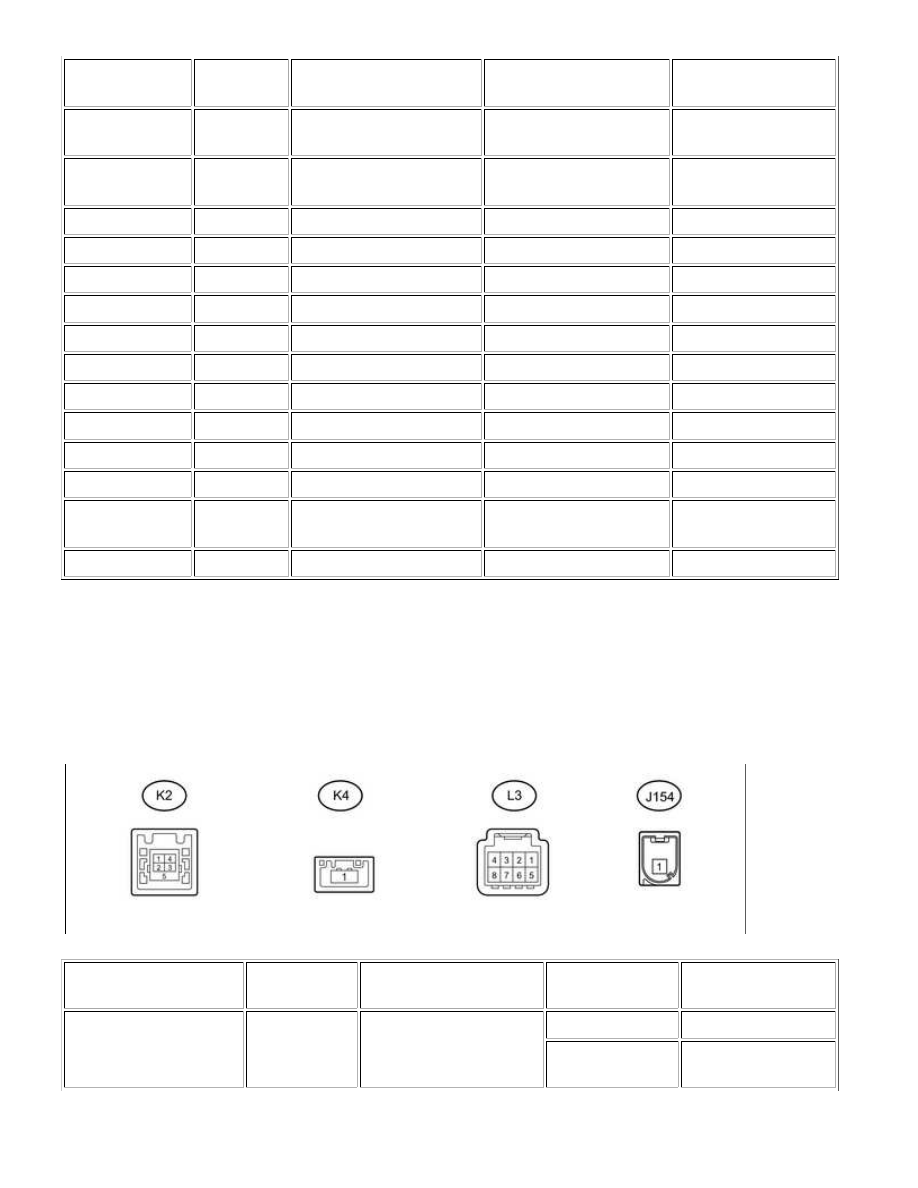

2. STEREO COMPONENT TUNER ASSEMBLY (w/ SDARS System)

TERMINAL NO.

(SYMBOL)

WIRING

COLOR

TERMINAL DESCRIPTION

CONDITION

SPECIFIED

CONDITION

L3-3 (ACC2) - L3-8

(GND2)

Y - B

Power source (ACC)

Ignition switch off

Below 1 V

Ignition switch

ACC

11 to 14 V

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: TERMINALS O...

TERMINAL NO.

(SYMBOL)

WIRING

COLOR

TERMINAL DESCRIPTION

CONDITION

SPECIFIED

CONDITION

L3-4 (+B2) - L3-8

(GND2)

R - B

Power source (+B)

Always

11 to 14 V

L3-8 (GND2) - Body

ground

B - Body

ground

Ground

Always

Below 1 V

K2-1 (USV4)

#

Power source

-

-

K2-2 (US4-)

#

Data signal

-

-

K2-3 (US4+)

#

Data signal

-

-

K2-4 (UGD4)

#

Ground

-

-

K2-5 (USG4)

Shielded

Shield ground

-

-

K4-1 (LV)

#

LVDS communication

signal

-

-

#: There is not wire color information.

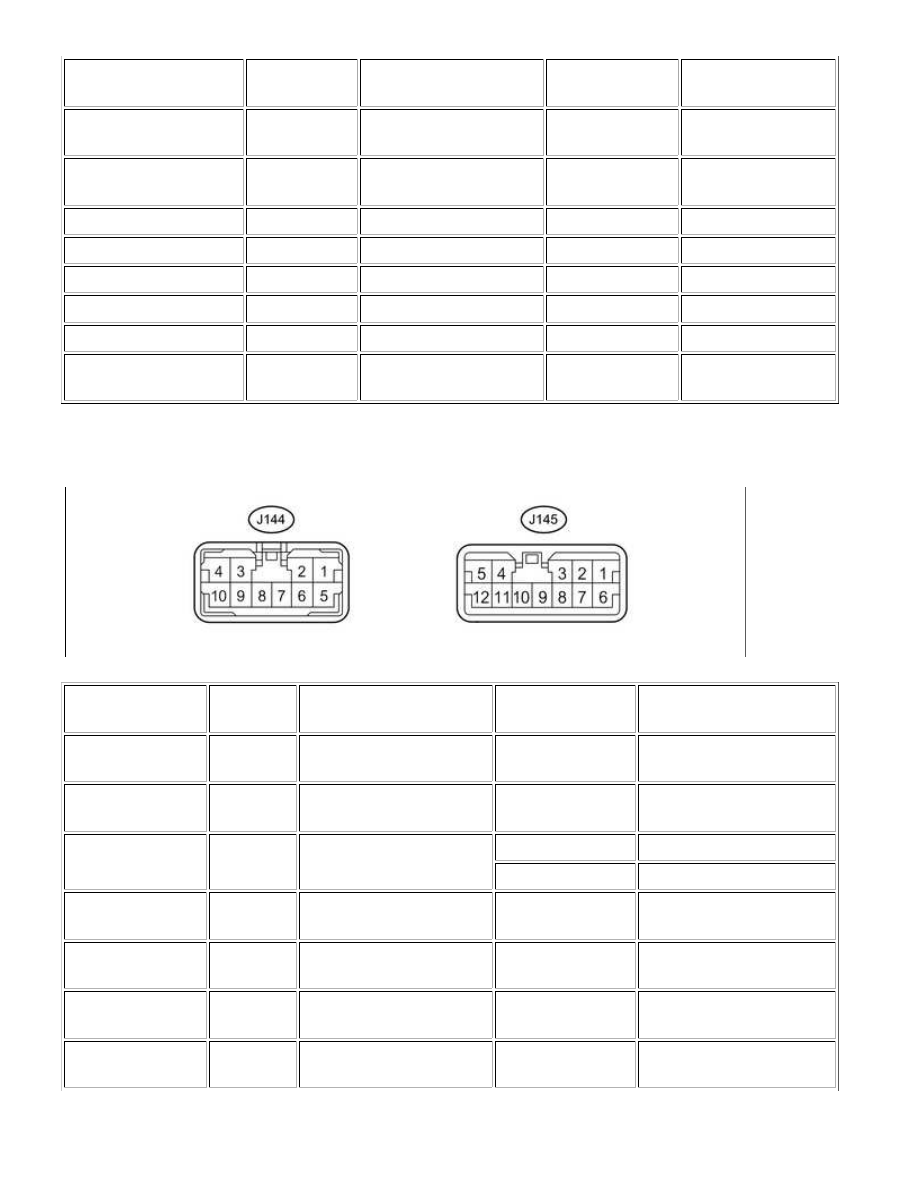

3. STEREO COMPONENT AMPLIFIER ASSEMBLY (for 7 or 9 Speakers)

TERMINAL NO.

(SYMBOL)

WIRING

COLOR

TERMINAL DESCRIPTION

CONDITION

SPECIFIED CONDITION

J144-1 (R+) -

J144-7 (GND)

LG - W-B

Sound signal (Front right)

Audio system

playing

A waveform synchronized

with sound is output

J144-2 (L+) -

J144-7 (GND)

V - W-B

Sound signal (Front left)

Audio system

changing mode

A waveform synchronized

with sound is output

J144-3 (ACC) -

J144-7 (GND)

SB - W-B

Power source (ACC)

Ignition switch off

Below 1 V

Ignition switch ACC

11 to 14 V

J144-4 (+B) -

J144-7 (GND)

R - W-B

Power source (+B)

Always

11 to 14 V

J144-5 (R-) -

J144-7 (GND)

L - W-B

Sound signal (Front right)

Audio system

playing

A waveform synchronized

with sound is output

J144-6 (L-) -

J144-7 (GND)

P - W-B

Sound signal (Front left)

Audio system

playing

A waveform synchronized

with sound is output

J144-9 (AMP) -

Body ground

G - Body

ground

Audio system

playing

11 to 14 V

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: TERMINALS O...

TERMINAL NO.

(SYMBOL)

WIRING

COLOR

TERMINAL DESCRIPTION

CONDITION

SPECIFIED CONDITION

J145-1 (FL+) -

J144-7 (GND)

BR - W-B

Sound signal (Front left)

Audio system

playing

A waveform synchronized

with sound is output

J145-2 (FR+) -

J144-7 (GND)

P - W-B

Sound signal (Front right)

Audio system

playing

A waveform synchronized

with sound is output

J145-3 (RL+) -

J144-7 (GND)

LG - W-B

Sound signal (Rear left)

Audio system

playing

A waveform synchronized

with sound is output

J145-4 (WFR+) -

J144-7 (GND)

R - W-B

Sound signal (Rear right)

Audio system

playing

A waveform synchronized

with sound is output

J145-5 (WFL+) -

J144-7 (GND)

W - W-B

Sound signal (Rear left)

Audio system

playing

A waveform synchronized

with sound is output

J145-6 (FL-) -

J144-7 (GND)

BE - W-B

Sound signal (Front left)

Always

A waveform synchronized

with sound is output

J145-7 (FR-) -

J144-7 (GND)

GR - W-B

Sound signal (Front right)

Always

A waveform synchronized

with sound is output

J145-8 (RL-) -

J144-7 (GND)

B - W-B

Sound signal (Rear left)

Audio system

playing

A waveform synchronized

with sound is output

J145-9 (RR+) -

J144-7 (GND)

L - W-B

Sound signal (Rear right)

Audio system

playing

A waveform synchronized

with sound is output

J145-10 (RR-) -

J144-7 (GND)

W - W-B

Sound signal (Rear right)

Audio system

playing

A waveform synchronized

with sound is output

J145-11 (WFR-) -

J144-7 (GND)

V - W-B

Sound signal (Rear right)

Audio system

playing

A waveform synchronized

with sound is output

J145-12 (WFL-) -

J144-7 (GND)

G - W-B

Sound signal (Rear left)

Audio system

playing

A waveform synchronized

with sound is output

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: TERMINALS O...

Last Modified: 9-16-2014

6.6 D

Doc ID: RM0000011BU0TSX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: DTC CHECK / CLEAR; 2015 MY Tundra [08/2014 -        ]

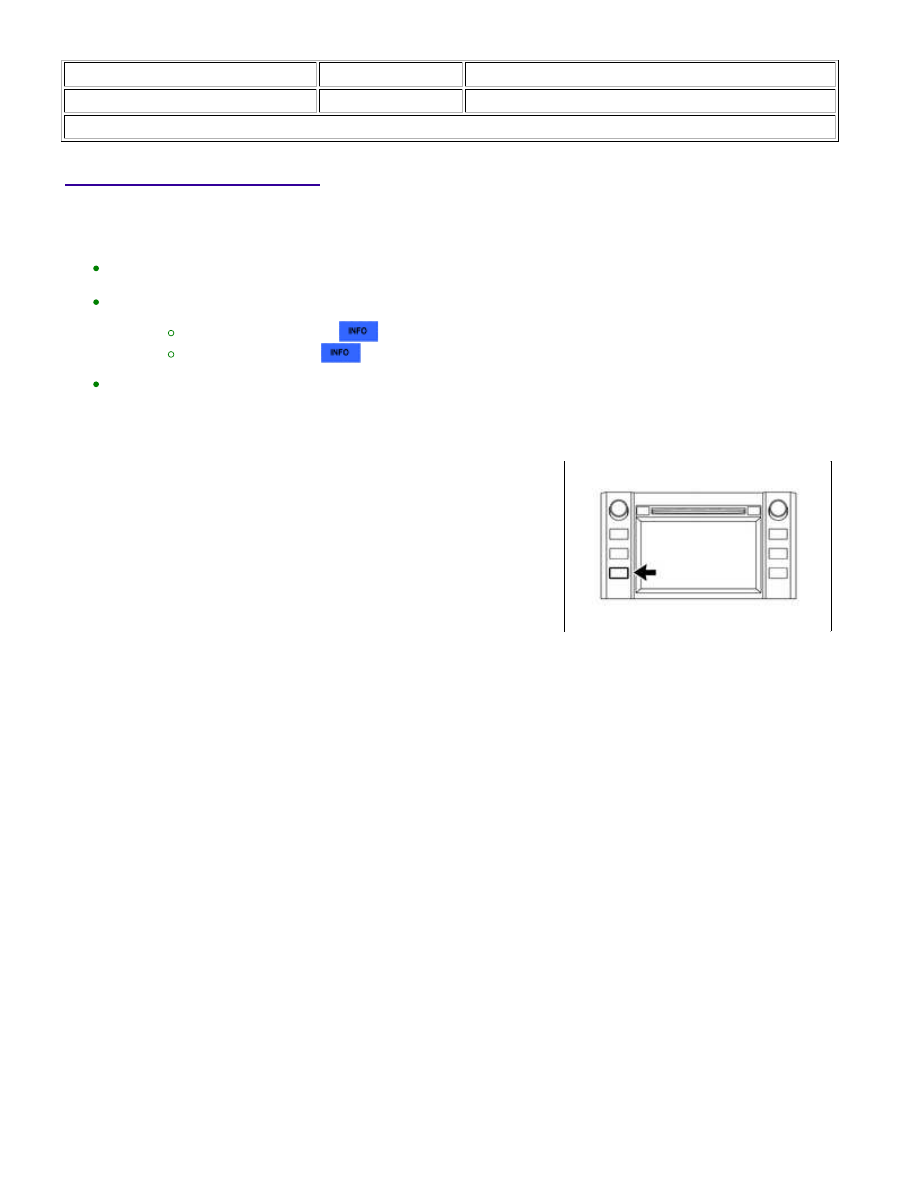

DTC CHECK / CLEAR

1. START DIAGNOSTIC MODE

HINT:

Illustrations may differ from the actual vehicle screen depending on the device settings and options.
Therefore, some detailed areas may not be shown exactly the same as on the actual vehicle screen.
If the system cannot enter the diagnostic mode, replace the radio and display receiver assembly.

for Column Shift Type:

for Floor Shift Type:

Start diagnostic mode at least 15 seconds after turning the ignition switch to ON. Otherwise, some items
cannot be checked.

(a) Turn the ignition switch to ON.

(b) While pressing and holding the "AUDIO" switch, operate the light

control switch: off → turn on → turn off → turn on → turn off →
turn on → turn off.

(c) Diagnostic mode starts and the "Service Menu" screen will be displayed. Service inspection starts

automatically and the result will be displayed.

2. FAILURE DIAGNOSIS
