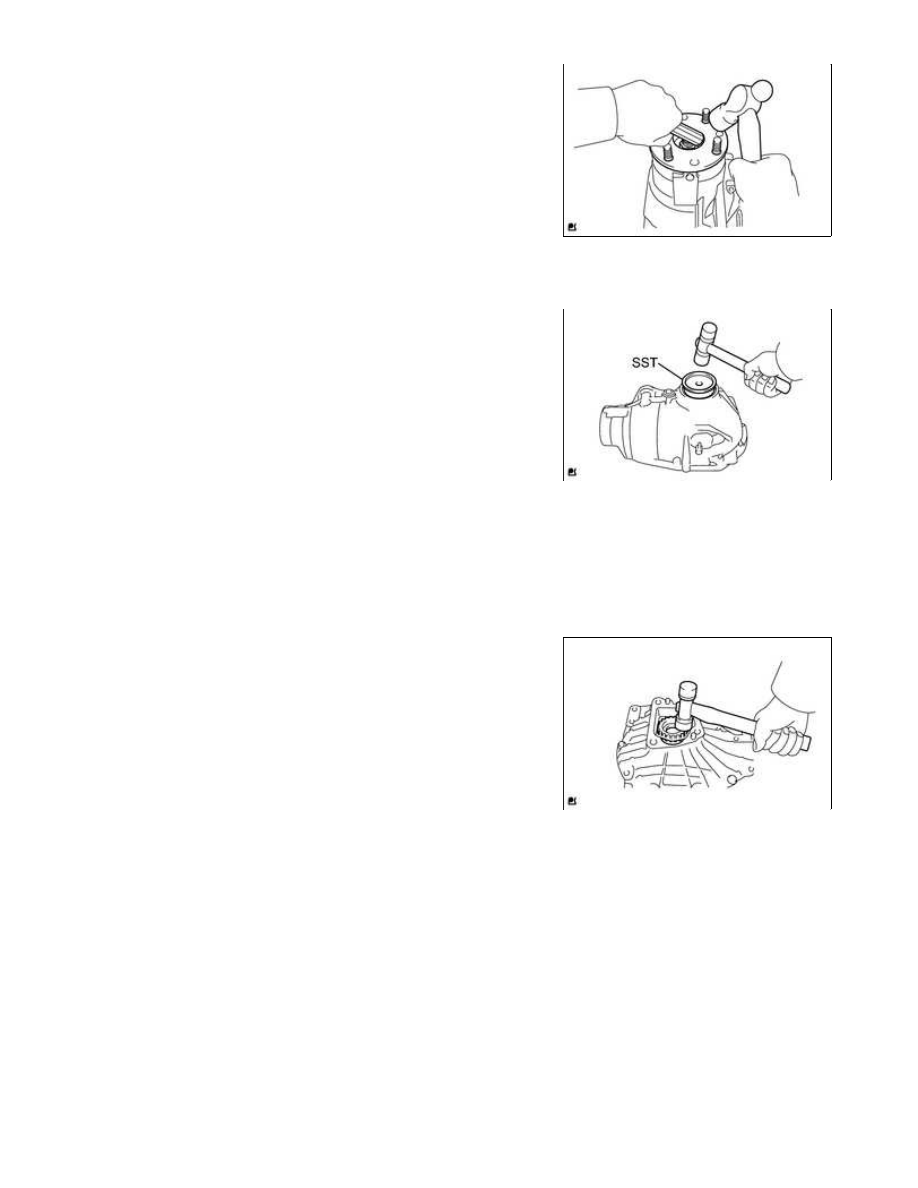

(a) Using a chisel and hammer, stake the nut.

44. INSTALL DIFFERENTIAL SIDE GEAR SHAFT OIL SEAL

(a) Using SST and a plastic-faced hammer, tap in a new oil seal

until its surface is flush with the differential carrier end.

SST: 09608-32010

-0.45 to 0.45 mm (-0.0177 to 0.0177 in.)

45. INSTALL DIFFERENTIAL SIDE GEAR INTER SHAFT SUB-ASSEMBLY

(a) Install a new snap ring onto the side gear inter shaft.

(b) Using a plastic-faced hammer, install the side gear inter shaft onto the differential case.

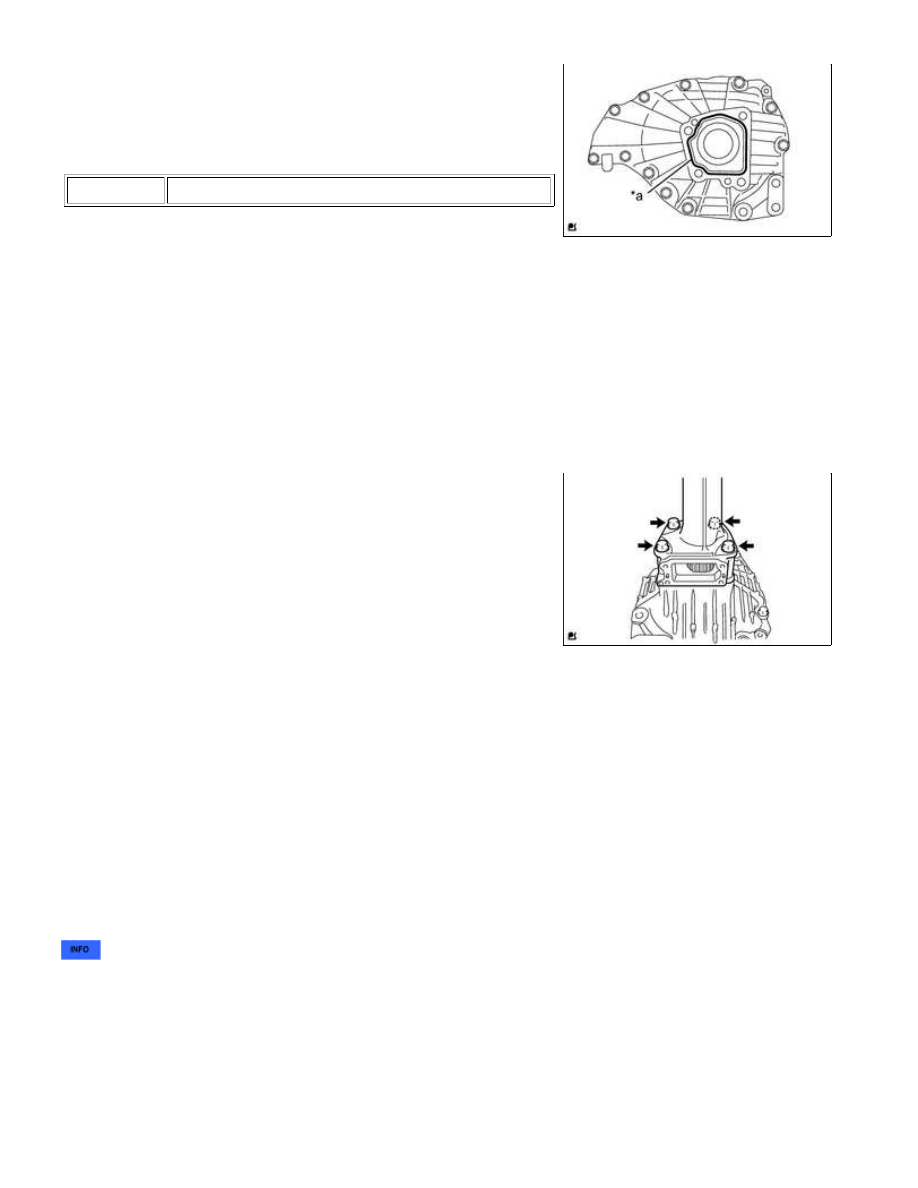

46. INSTALL FRONT DIFFERENTIAL TUBE ASSEMBLY

DIFFERENTIAL: FRONT DIFFERENTIAL CARRIER ASSEMBLY (f...

(a) Remove any old FIPG material and be careful not to drop oil on

*a

Seal Packing

(b) Clean the contact surfaces with any residual FIPG material using gasoline or alcohol.

(c) Apply seal packing to the bearing retainer as shown in the illustration.

Seal packing:

Toyota Genuine Seal Packing 1281, Three Bond 1281 or equivalent

HINT:

Toyota Genuine Adhesive 1324, Three Bond 1324 or equivalent

(g) Install the 4 bolts.

Torque:

65 N·m {663 kgf·cm, 48ft·lbf}

NOTICE:

Do not add oil or drive the vehicle immediately after installing the cover, and leave it as is for at least an

hour. Also, for 12 hours or less, avoid rapid acceleration/deceleration.

47. INSPECT DIFFERENTIAL VACUUM ACTUATOR ASSEMBLY

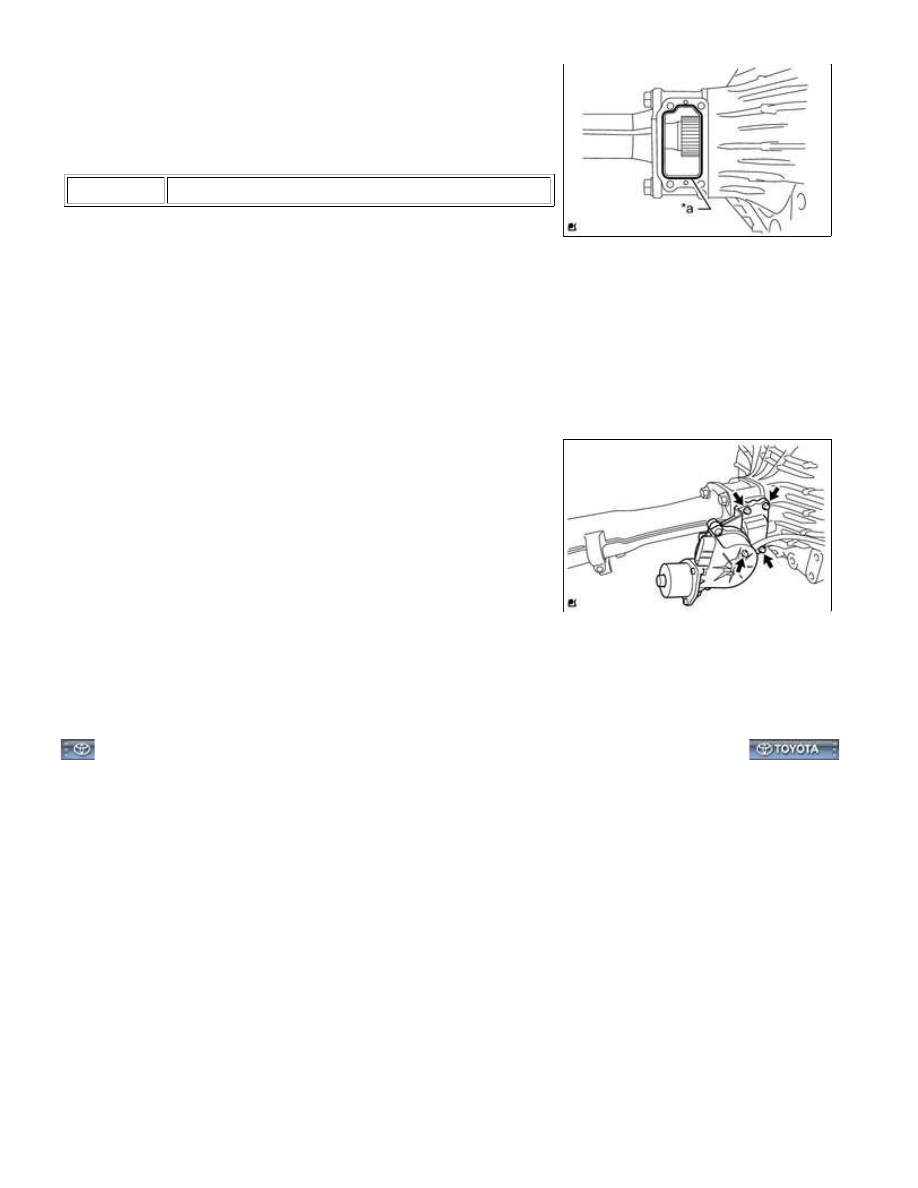

48. INSTALL DIFFERENTIAL VACUUM ACTUATOR ASSEMBLY

DIFFERENTIAL: FRONT DIFFERENTIAL CARRIER ASSEMBLY (f...

(a) Remove any old FIPG material and be careful not to drop oil on

*a

Seal Packing

(b) Clean the contact surfaces with any residual FIPG material using gasoline or alcohol.

(c) Apply seal packing to the differential tube as shown in the illustration.

Seal packing:

Toyota Genuine Seal Packing 1281, Three Bond 1281 or equivalent

HINT:

toluene or trichloroethylene.

(e) Install the actuator to the differential tube.

(f) Install the 4 bolts.

Torque:

21 N·m {210 kgf·cm, 15ft·lbf}

DIFFERENTIAL: FRONT DIFFERENTIAL CARRIER ASSEMBLY (f...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000017BL02AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DIFFERENTIAL: FRONT DIFFERENTIAL CARRIER ASSEMBLY (for 4WD): INSTALLATION; 2015 MY Tundra

[08/2014 -        ]

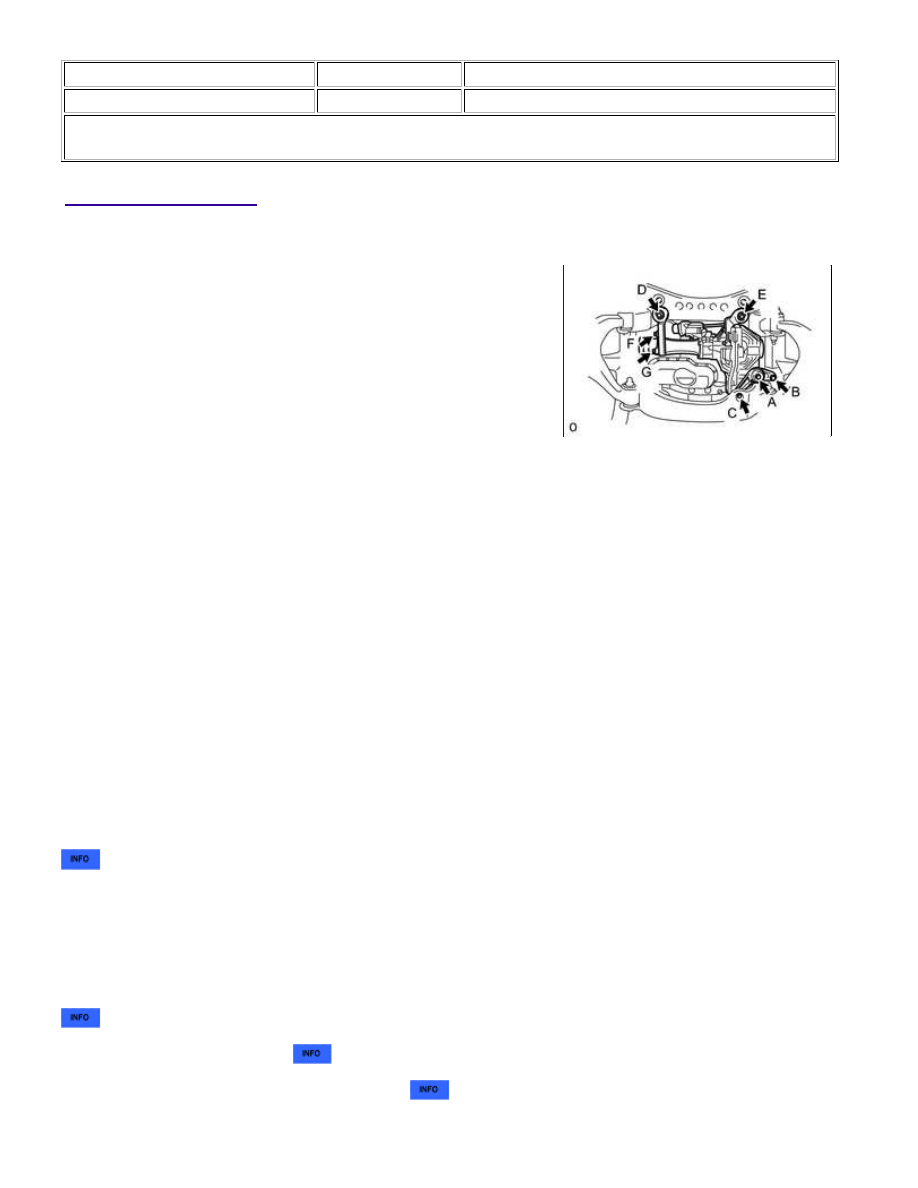

INSTALLATION

1. INSTALL FRONT DIFFERENTIAL CARRIER ASSEMBLY

(a) Install the differential support with the F and G bolts.

Torque:

100 N·m {1020 kgf·cm, 74ft·lbf}

(b) Using a jack, slowly raise the front differential carrier assembly to its installation position.

(c) Temporarily install the A, B, C, D and E bolts.

(d) Tighten the A bolt.

Torque:

113 N·m {1152 kgf·cm, 83ft·lbf}

(e) Tighten the B and C bolts.

Torque:

113 N·m {1152 kgf·cm, 83ft·lbf}

(f) Tighten the D and E bolts.

Torque:

113 N·m {1152 kgf·cm, 83ft·lbf}

(g) Connect the differential actuator hose.

(h) Connect the differential actuator connector.

2. INSTALL FRONT DRIVE SHAFT ASSEMBLY LH

3. INSTALL FRONT DRIVE SHAFT ASSEMBLY RH

HINT:

Use the same procedure as the LH side.

4. INSTALL FRONT PROPELLER SHAFT ASSEMBLY

5. ADD DIFFERENTIAL OIL

6. INSTALL NO. 1 ENGINE UNDER COVER
