09957-04010

09958-04011

HINT:

22. DISASSEMBLE DIFFERENTIAL CASE

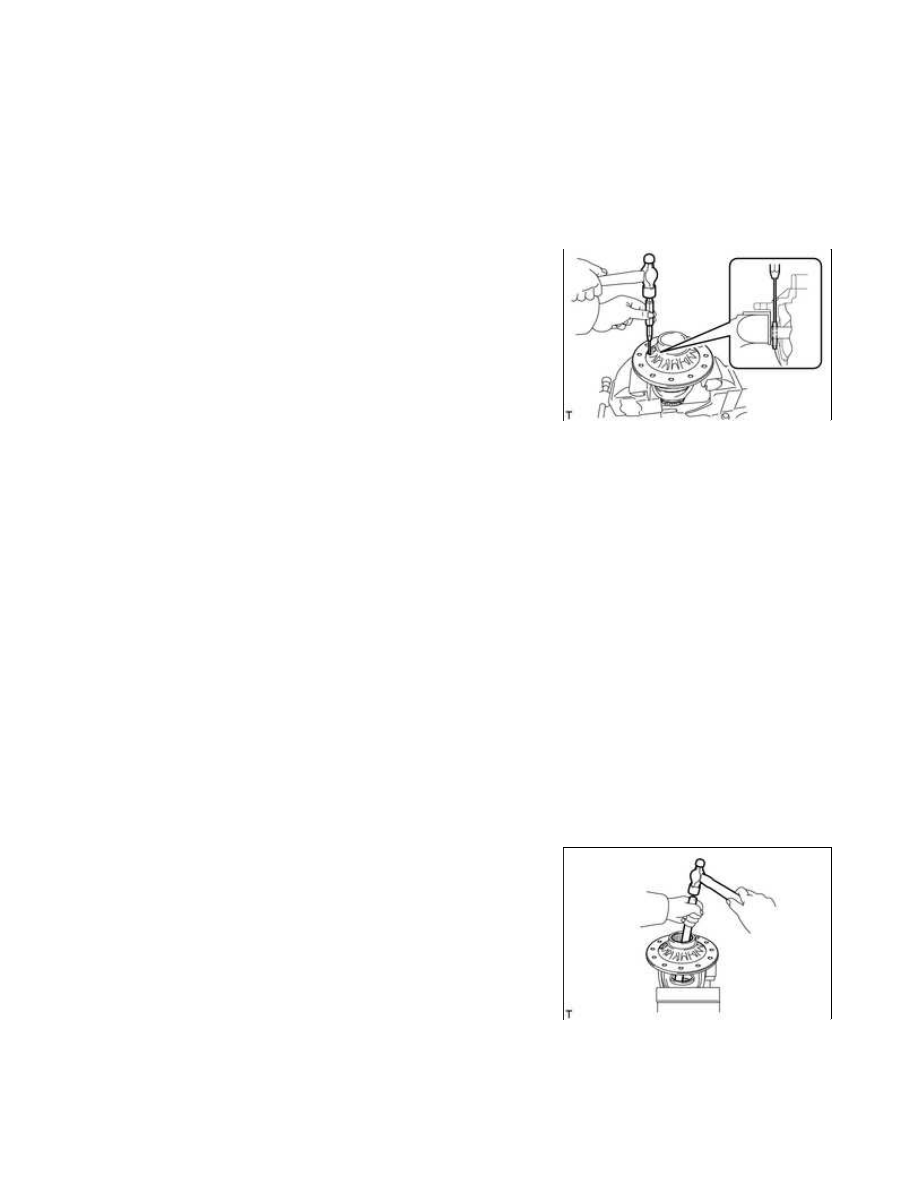

(a) Using a pin punch and hammer, tap out the straight pin.

(b) Remove these parts from the differential case assembly.

(1) 2 differential side gears

(2) 2 differential side gear thrust washers

(3) Differential pinion shaft

(4) 2 differential pinion gears

(5) 2 differential pinion gear thrust washers

23. INSPECT DIFFERENTIAL GEAR KIT

(a) Check that there is no damage to the pinion gear and side gear.

If the pinion gear and/or side gear is damaged, replace the differential gear kit.

24. INSPECT FRONT DIFFERENTIAL CASE

(a) Check that the differential case is not damaged.

If the differential case is damaged, replace it.

25. REMOVE FRONT DIFFERENTIAL SIDE GEAR NEEDLE ROLLER BEARING

(a) Using a brass bar and hammer, tap out the 2 bearings.

26. REMOVE DIFFERENTIAL CLUTCH HUB

(a) Remove the differential clutch sleeve.

DIFFERENTIAL: FRONT DIFFERENTIAL CARRIER ASSEMBLY (f...

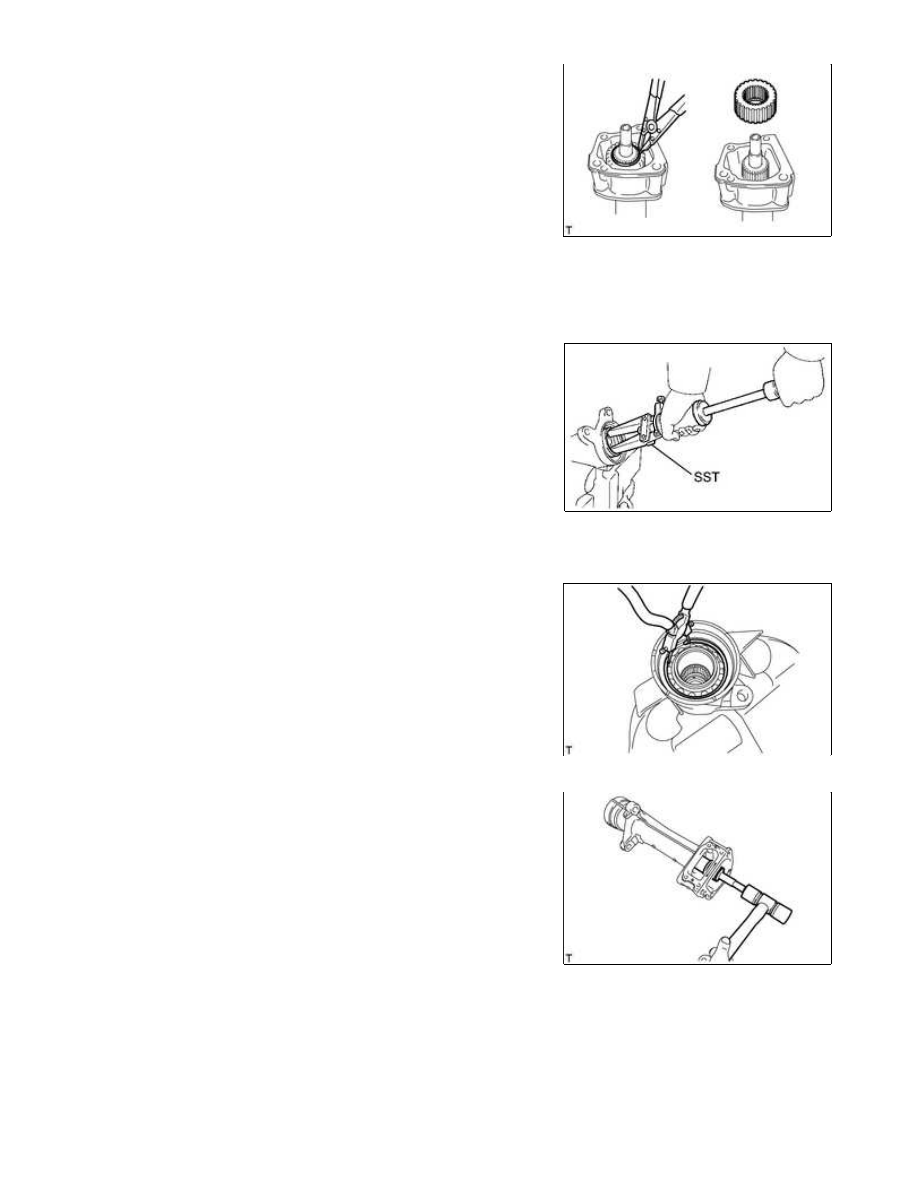

(b) Using a snap ring expander, remove the snap ring.

(c) Remove the differential clutch hub.

27. REMOVE DIFFERENTIAL SIDE GEAR SHAFT OIL SEAL

(a) Using SST, tap out the oil seal.

SST: 09308-00010

28. REMOVE DIFFERENTIAL SIDE GEAR SHAFT SUB-ASSEMBLY RH

(a) Using a snap ring expander, remove the snap ring.

(b) Using a plastic-faced hammer, tap out the side gear shaft.

29. REMOVE FRONT DIFFERENTIAL SIDE GEAR SHAFT RH BEARING

DIFFERENTIAL: FRONT DIFFERENTIAL CARRIER ASSEMBLY (f...

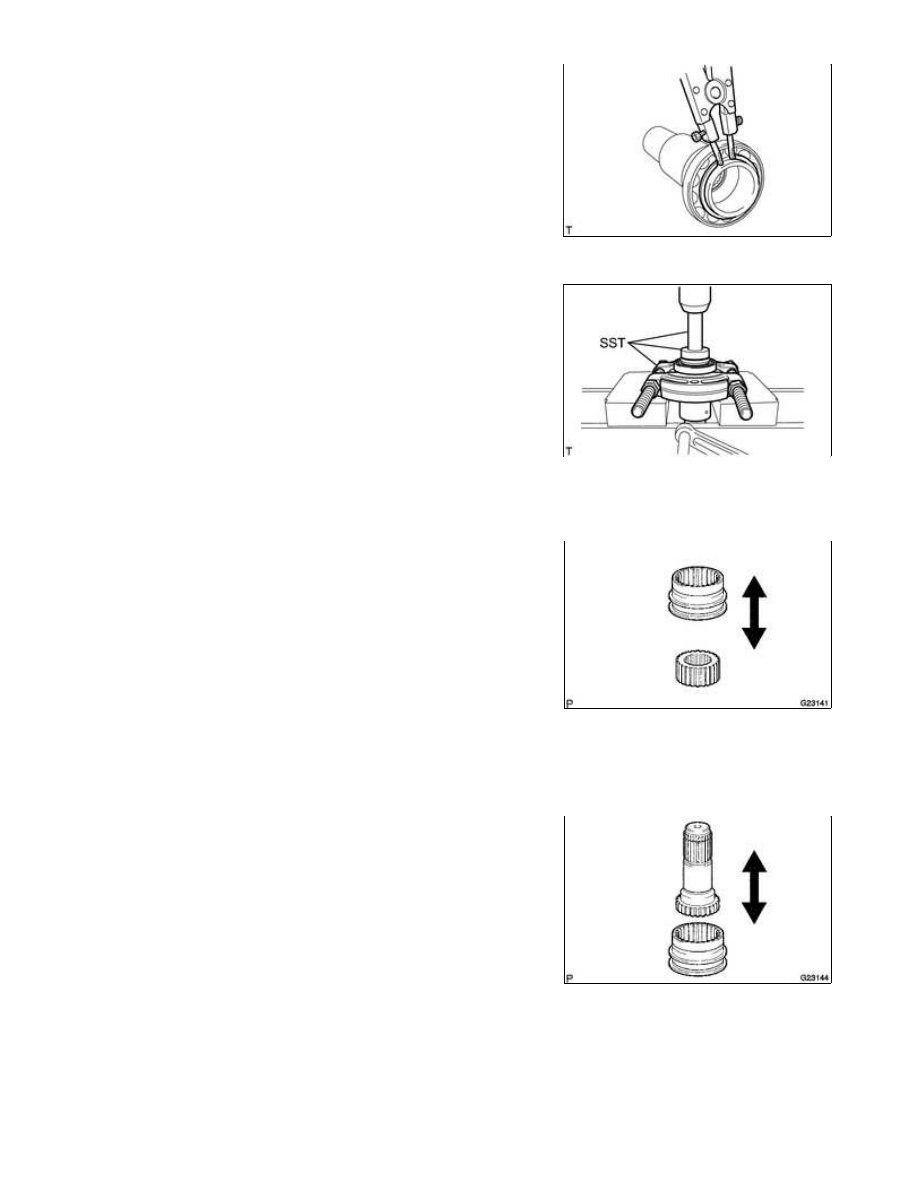

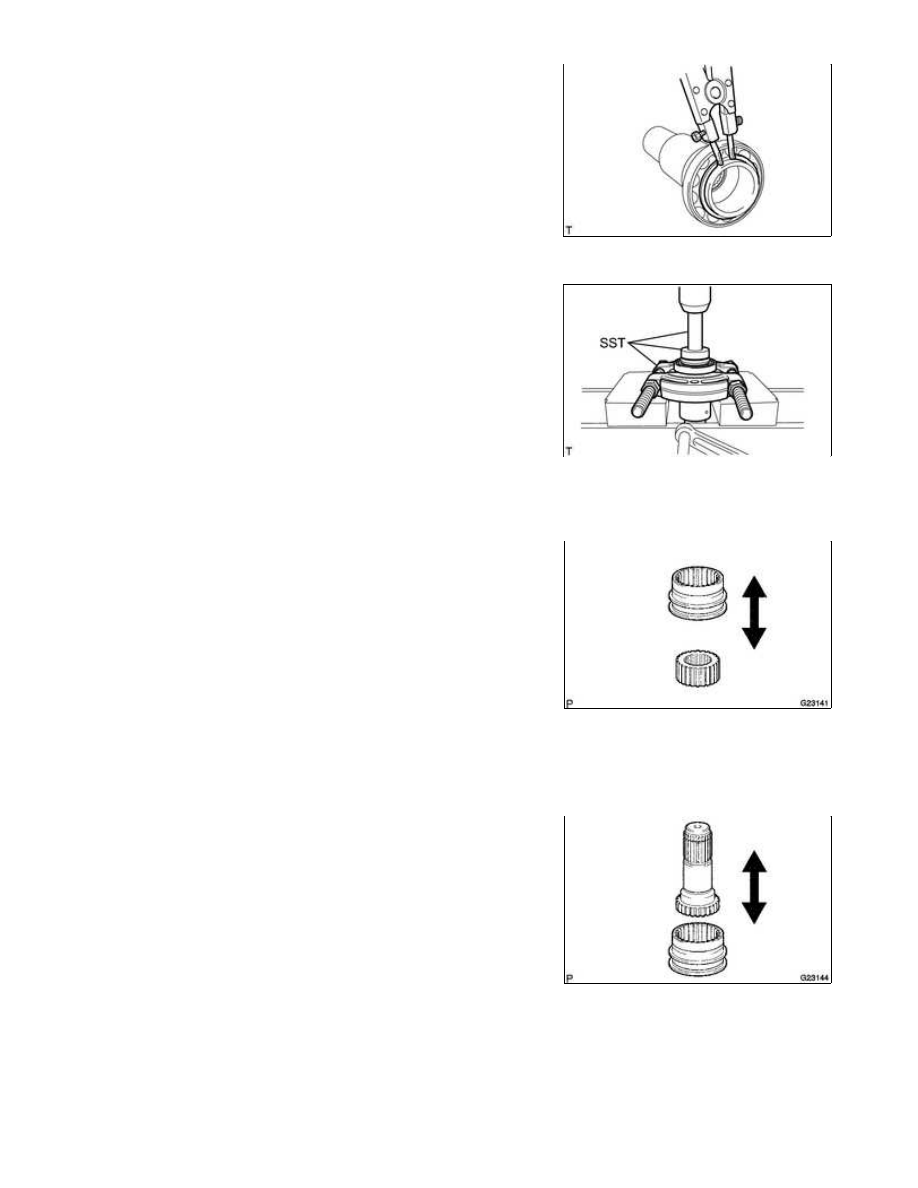

(a) Using a snap ring expander, remove the snap ring.

(b) Using SST, a brass bar and press, press out the bearing.

SST: 09950-00020

SST: 09950-70010

09951-07100

SST: 09950-60010

09951-00450

NOTICE:

Do not damage the bearing.

30. INSPECT DIFFERENTIAL CLUTCH SLEEVE AND DIFFERENTIAL CLUTCH HUB

(a) Check for wear and damage to the clutch hub and clutch sleeve.

If necessary, replace them.

(b) Check that the clutch sleeve slides smoothly on the clutch hub.

31. INSPECT DIFFERENTIAL CLUTCH SLEEVE AND DIFFERENTIAL SIDE GEAR INTER SHAFT

(a) Check for wear and damage to the clutch hub and side gear

inter shaft.

(b) Check that the clutch sleeve slides smoothly on the side gear inter shaft.

32. INSPECT DIFFERENTIAL CLUTCH SLEEVE AND CLUTCH SLEEVE FORK CLEARANCE

DIFFERENTIAL: FRONT DIFFERENTIAL CARRIER ASSEMBLY (f...

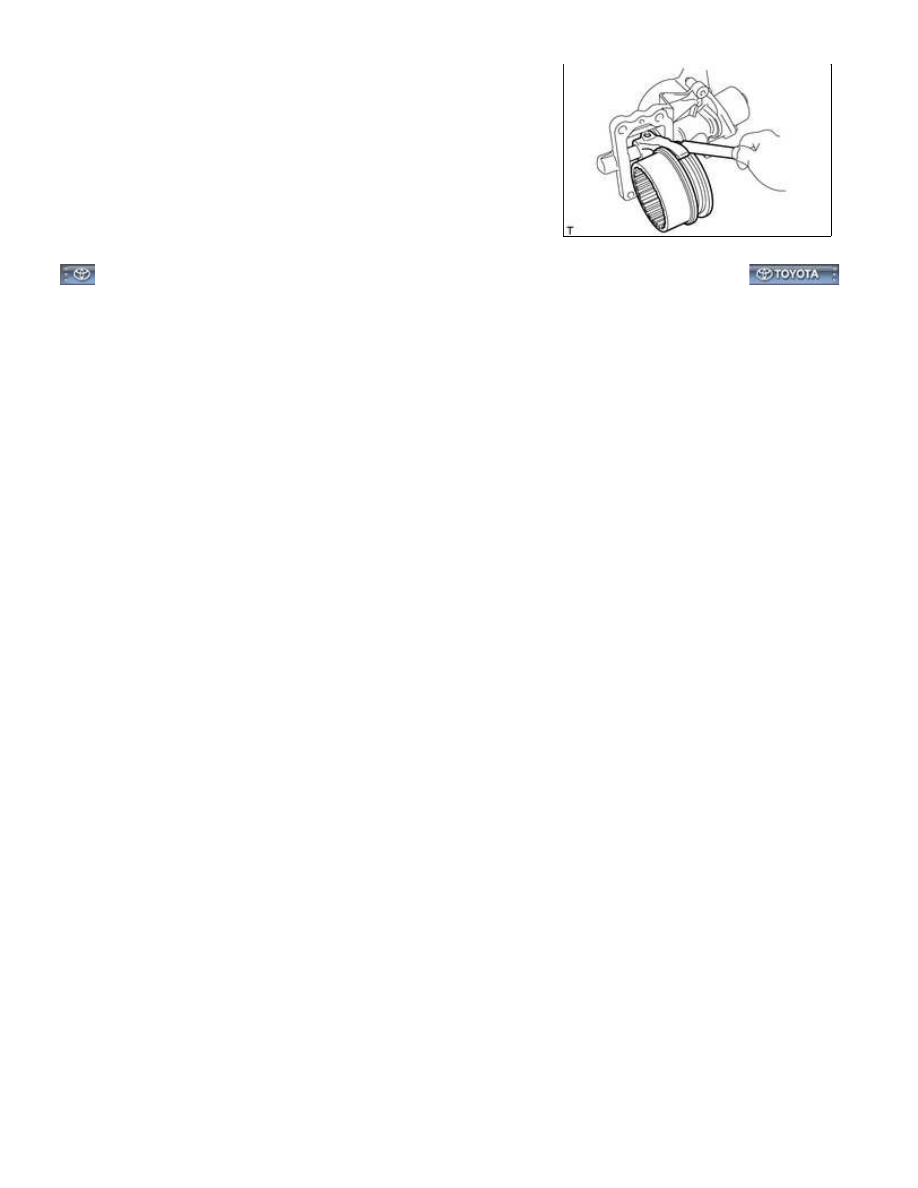

(a) Using a feeler gauge, measure the clearance between the sleeve

fork and clutch sleeve.

Maximum clearance:

0.35 mm (0.0138 in.)

If the clearance exceeds the maximum, replace the fork or clutch

sleeve.
