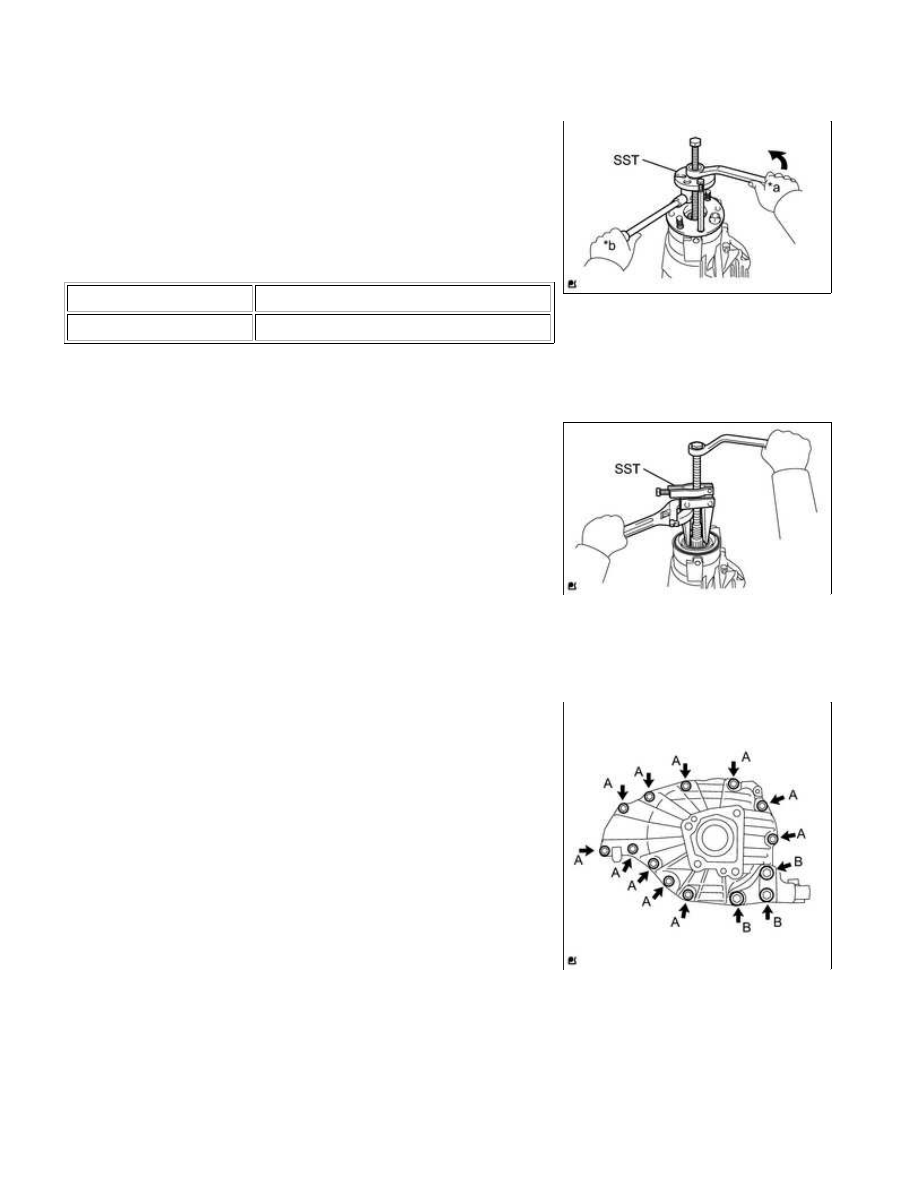

(a) Using SST, remove the companion flange from the differential

carrier.

SST: 09950-30012

09951-03010

09953-03010

09954-03010

09955-03030

09956-03020

Text in Illustration

*a

Turn

*b

Hold

7. REMOVE FRONT DIFFERENTIAL CARRIER OIL SEAL

(a) Using SST, remove the oil seal.

SST: 09308-10010

8. REMOVE FRONT DIFFERENTIAL DRIVE PINION OIL SLINGER

9. REMOVE FRONT DIFFERENTIAL CROSS SHAFT BEARING RETAINER

(a) Remove the bolts B and front differential front support assembly

LH.

(b) Remove the bolts A.

(c) Using a plastic-faced hammer, tap out the bearing retainer.

10. REMOVE DIFFERENTIAL CASE ASSEMBLY

(a) Remove the differential case from the differential carrier.

DIFFERENTIAL: FRONT DIFFERENTIAL CARRIER ASSEMBLY (f...

11. REMOVE DIFFERENTIAL DRIVE PINION

(a) Set the differential carrier to an overhaul stand as shown in the

illustration.

Text in Illustration

*a

Block

(b) Using a press, press out the drive pinion.

NOTICE:

Do not drop the drive pinion.

12. REMOVE FRONT DRIVE PINION FRONT RADIAL BALL BEARING

(a) Remove the bearing (inner race) from the differential carrier.

13. REMOVE FRONT DIFFERENTIAL DRIVE PINION BEARING SPACER

14. REMOVE FRONT DIFFERENTIAL BREATHER PLUG OIL DEFLECTOR

(a) Remove the 2 bolts and oil deflector.

15. REMOVE FRONT DIFFERENTIAL UNION

(a) Remove the front differential union from the differential carrier.

16. REMOVE FRONT DRIVE PINION REAR TAPERED ROLLER BEARING

DIFFERENTIAL: FRONT DIFFERENTIAL CARRIER ASSEMBLY (f...

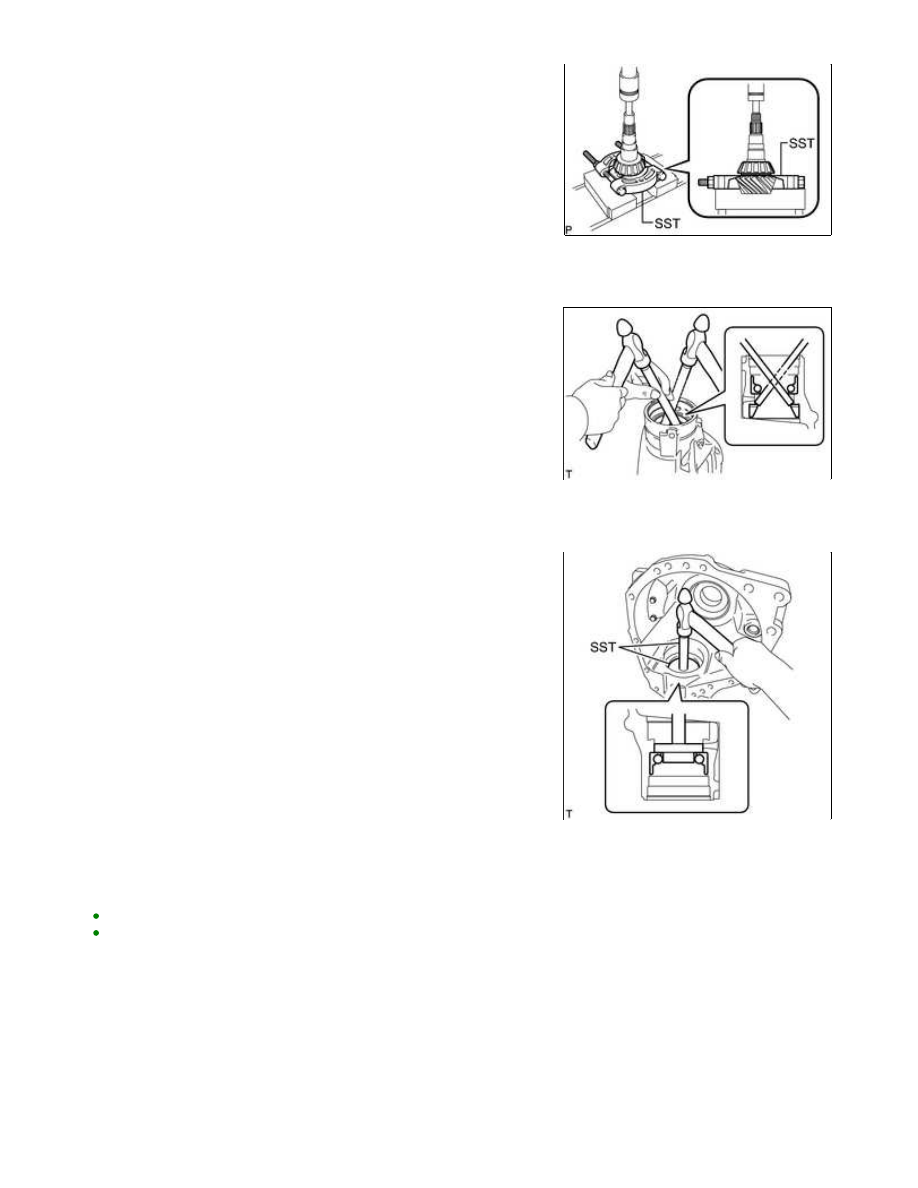

(a) Using SST and a press, press out the bearing (inner race).

SST: 09950-00020

If the drive gear or ring gear is damaged, replace them as a set.

17. REMOVE FRONT DRIVE PINION REAR TAPERED ROLLER BEARING

(a) Using a brass bar and hammer, tap out the bearing (outer race)

and washer.

18. REMOVE FRONT DRIVE PINION FRONT RADIAL BALL BEARING

(a) Using SST and hammer, tap out the bearing (outer race).

SST: 09950-70010

09951-07100

SST: 09950-60010

09951-00450

SST: 09950-60020

09951-00710

09952-06010

19. REMOVE FRONT DIFFERENTIAL CASE BEARING

HINT:

Measure the plate washer and note its thickness.
Tag the bearing outer races to show the location for reassembly.

DIFFERENTIAL: FRONT DIFFERENTIAL CARRIER ASSEMBLY (f...

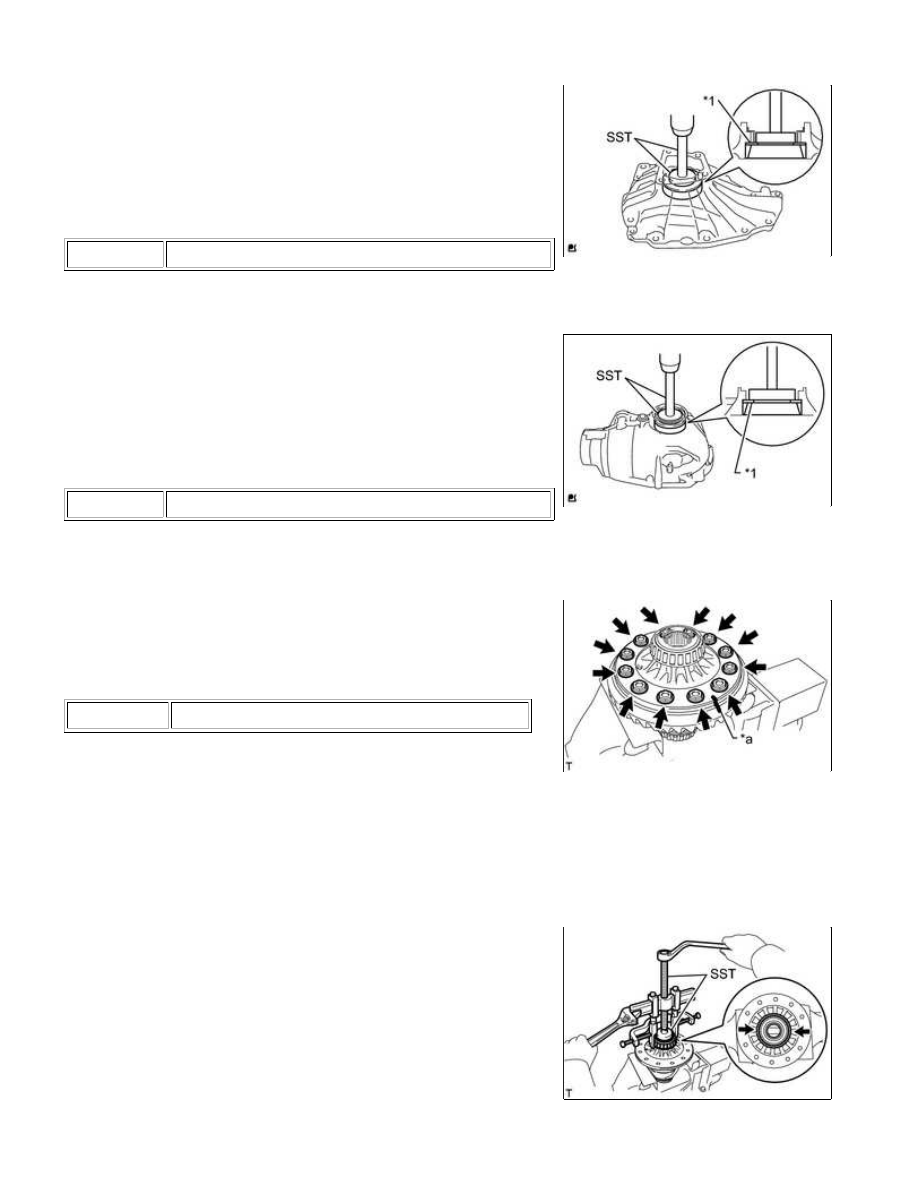

(a) Using SST and a press, press out the bearing (outer race) and

plate washer from the bearing retainer.

SST: 09950-60020

09951-00680

SST: 09950-70010

09951-07150

Text in Illustration

*1

Plate Washer

(b) Using SST and a press, press out the bearing (outer race) and

plate washer from the differential carrier.

SST: 09950-60020

09951-00680

SST: 09950-70010

09951-07150

Text in Illustration

*1

Plate Washer

20. REMOVE DIFFERENTIAL RING GEAR

(a) Place matchmarks on the ring gear and differential case.

Text in Illustration

*a

Matchmark

(b) Remove the 12 bolts.

(c) Using a plastic-faced hammer, tap on the ring gear to separate it from the differential case.

21. REMOVE FRONT DIFFERENTIAL CASE BEARING

(a) Using SST, remove the 2 bearings (inner race).

SST: 09950-60010

09951-00550

SST: 09950-40011

09951-04020

09952-04010

09953-04030

09954-04010

09955-04061
