Toyota Tundra (2015 year). Manual - part 809

DIFFERENTIAL: FRONT DIFFERENTIAL CARRIER ASSEMBLY (f...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000017BM02TX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DIFFERENTIAL: FRONT DIFFERENTIAL CARRIER ASSEMBLY (for 4WD): REMOVAL; 2015 MY Tundra

[08/2014 -        ]

REMOVAL

1. REMOVE FRONT WHEELS

2. REMOVE NO. 1 ENGINE UNDER COVER

3. DRAIN DIFFERENTIAL OIL

4. REMOVE FRONT PROPELLER SHAFT ASSEMBLY

5. REMOVE FRONT DRIVE SHAFT ASSEMBLY LH

6. REMOVE FRONT DRIVE SHAFT ASSEMBLY RH

HINT:

Use the same procedure as the LH side.

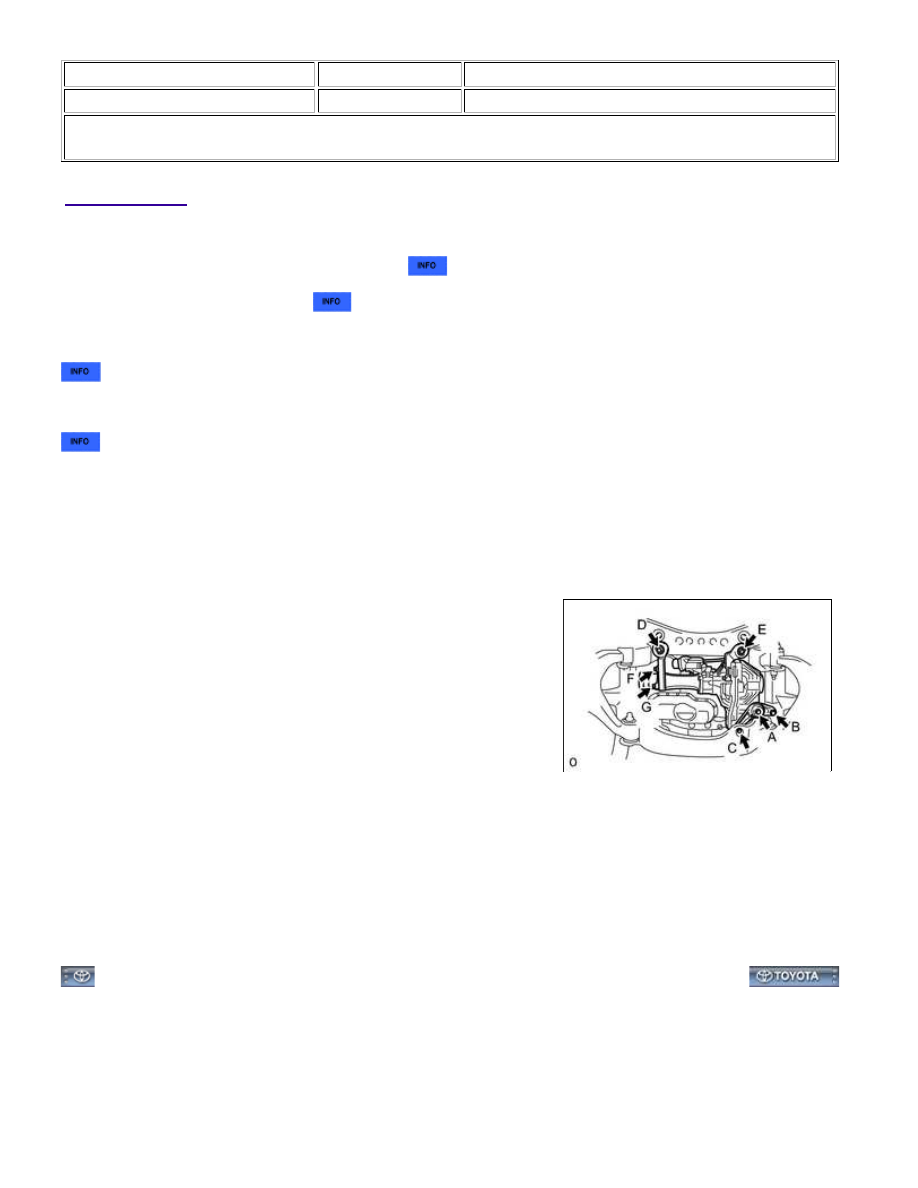

7. REMOVE FRONT DIFFERENTIAL CARRIER ASSEMBLY

(a) Remove the bolt and disconnect the front differential breather

tube bracket.

(b) Disconnect the differential actuator hose.

(c) Disconnect the differential actuator connector.

(d) Support the front differential with a jack.

(e) Remove the A, B, C, D and E bolts.

(f) Slowly lower the jack, and remove the front differential carrier.

(g) Remove the F and G bolts, and differential support.

DIFFERENTIAL: FRONT DIFFERENTIAL CARRIER ASSEMBLY (f...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000016GC02UX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DIFFERENTIAL: FRONT DIFFERENTIAL CARRIER ASSEMBLY (for 4WD): DISASSEMBLY; 2015 MY Tundra

[08/2014 -        ]

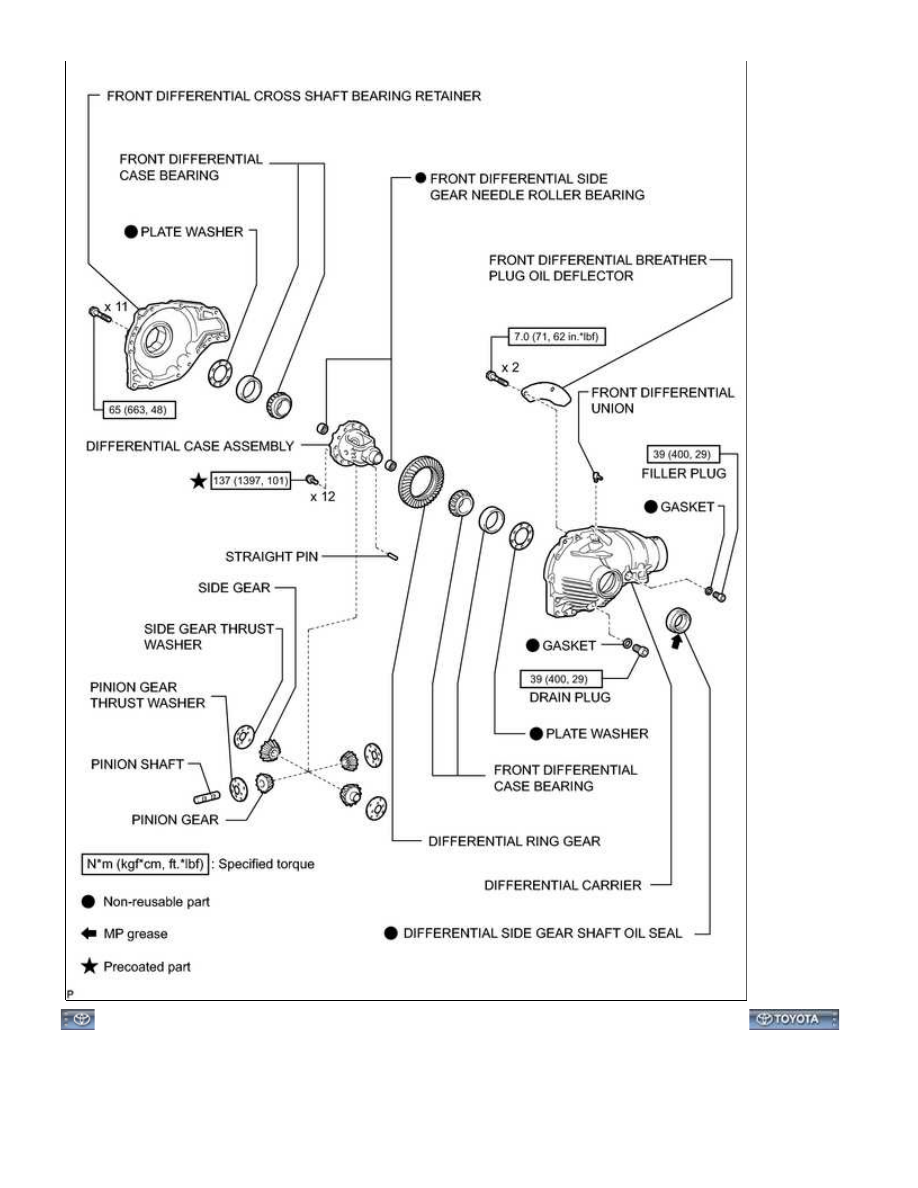

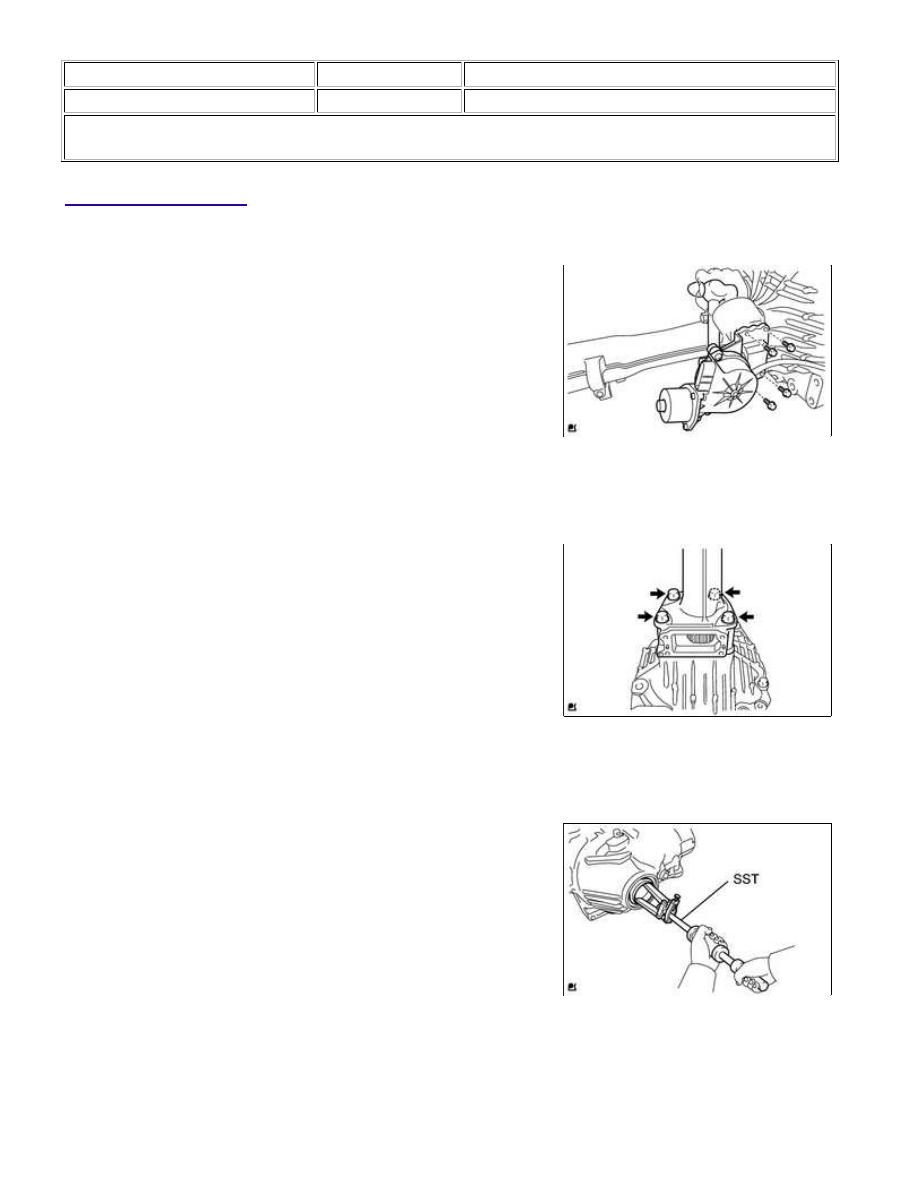

DISASSEMBLY

1. REMOVE AUTOMATIC DISCONNECTING DIFFERENTIAL ACTUATOR

(a) Remove the 4 bolts.

(b) Using a hammer handle, remove the actuator.

2. REMOVE FRONT DIFFERENTIAL TUBE ASSEMBLY

(a) Remove the 4 bolts.

(b) Using a plastic-faced hammer, remove the differential tube.

3. REMOVE DIFFERENTIAL SIDE GEAR SHAFT OIL SEAL

(a) Using SST, tap out the oil seal.

SST: 09308-00010

4. REMOVE DIFFERENTIAL SIDE GEAR INTER SHAFT SUB-ASSEMBLY

DIFFERENTIAL: FRONT DIFFERENTIAL CARRIER ASSEMBLY (f...

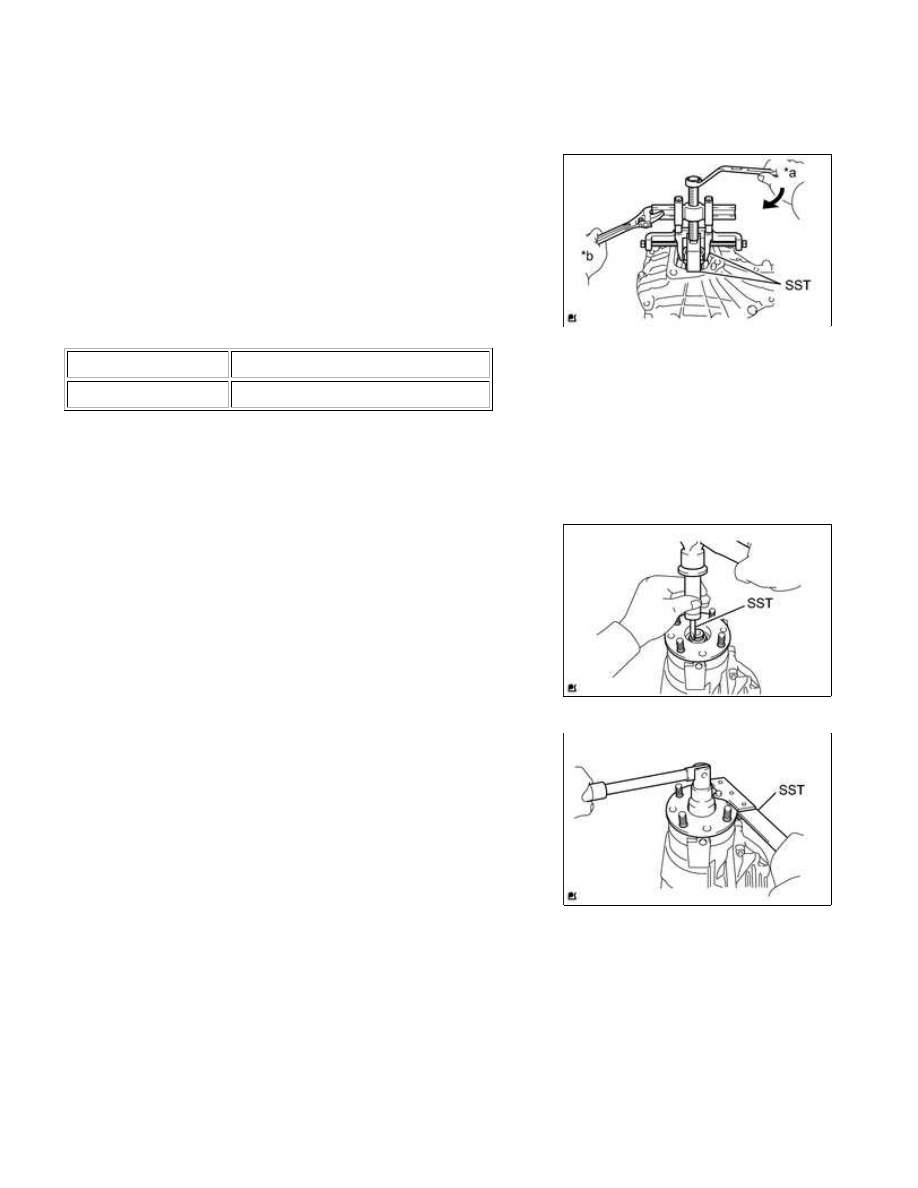

(a) Using SST, remove the side gear inter shaft.

SST: 09350-20015

09369-20040

SST: 09950-40011

09951-04010

09952-04010

09953-04020

09954-04010

09955-04011

09957-04010

09958-04011

Text in Illustration

*a

Turn

*b

Hold

(b) Remove the snap ring from the side gear inter shaft.

5. REMOVE FRONT DRIVE PINION COMPANION FLANGE FRONT NUT

(a) Using SST and a hammer, unstake the nut.

SST: 09930-00010

(b) Using SST to hold the companion, remove the nut.

SST: 09330-00021

09330-00030

6. REMOVE FRONT DRIVE PINION COMPANION FLANGE SUB-ASSEMBLY
