Toyota Tundra (2015 year). Manual - part 769

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002BL4047X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

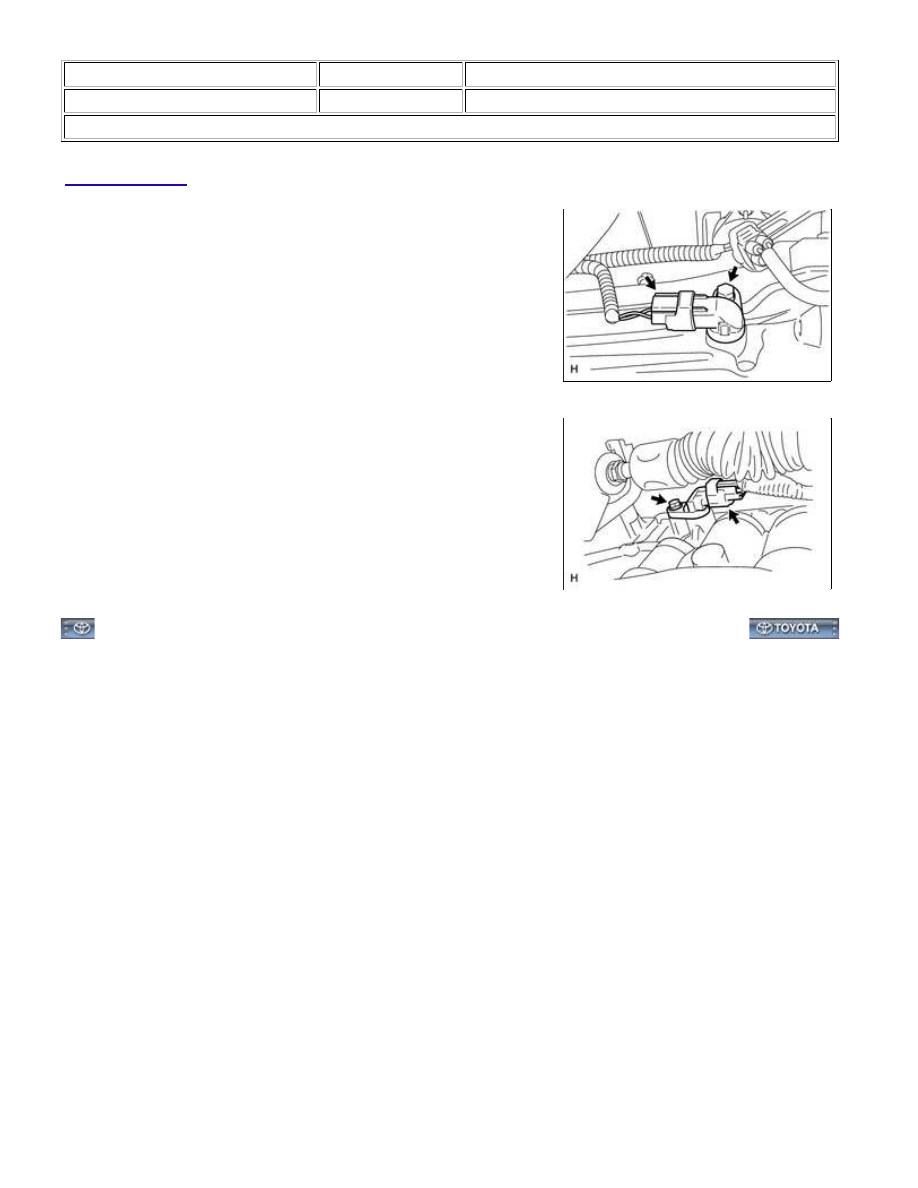

Title: AB60F AUTOMATIC TRANSMISSION: SPEED SENSOR: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE SPEED SENSOR NT

(a) Disconnect the sensor connector.

(b) Remove the bolt and sensor.

(c) Remove the O-ring from the sensor.

2. REMOVE SPEED SENSOR SP2

(a) Disconnect the sensor connector.

(b) Remove the bolt and sensor.

(c) Remove the O-ring from the sensor.

AB60F AUTOMATIC TRANSMISSION: SPEED SENSOR: REMOVA...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002BL2046X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

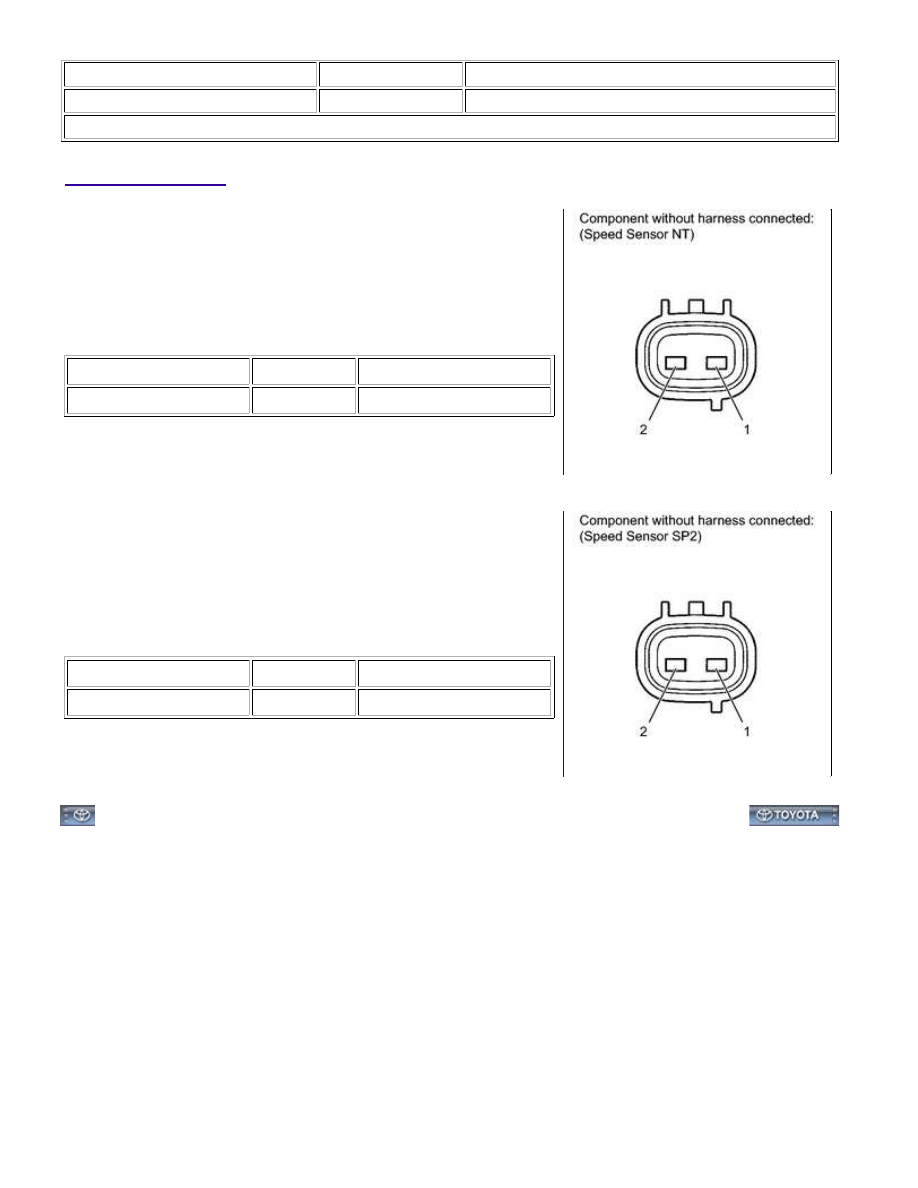

Title: AB60F AUTOMATIC TRANSMISSION: SPEED SENSOR: INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

1. INSPECT SPEED SENSOR NT

(a) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

20°C (68°F)

560 to 680 Ω

If the result is not as specified, replace the sensor.

2. INSPECT SPEED SENSOR SP2

(a) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

20°C (68°F)

560 to 680 Ω

If the result is not as specified, replace the sensor.

AB60F AUTOMATIC TRANSMISSION: SPEED SENSOR: INSPEC...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002BL1047X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

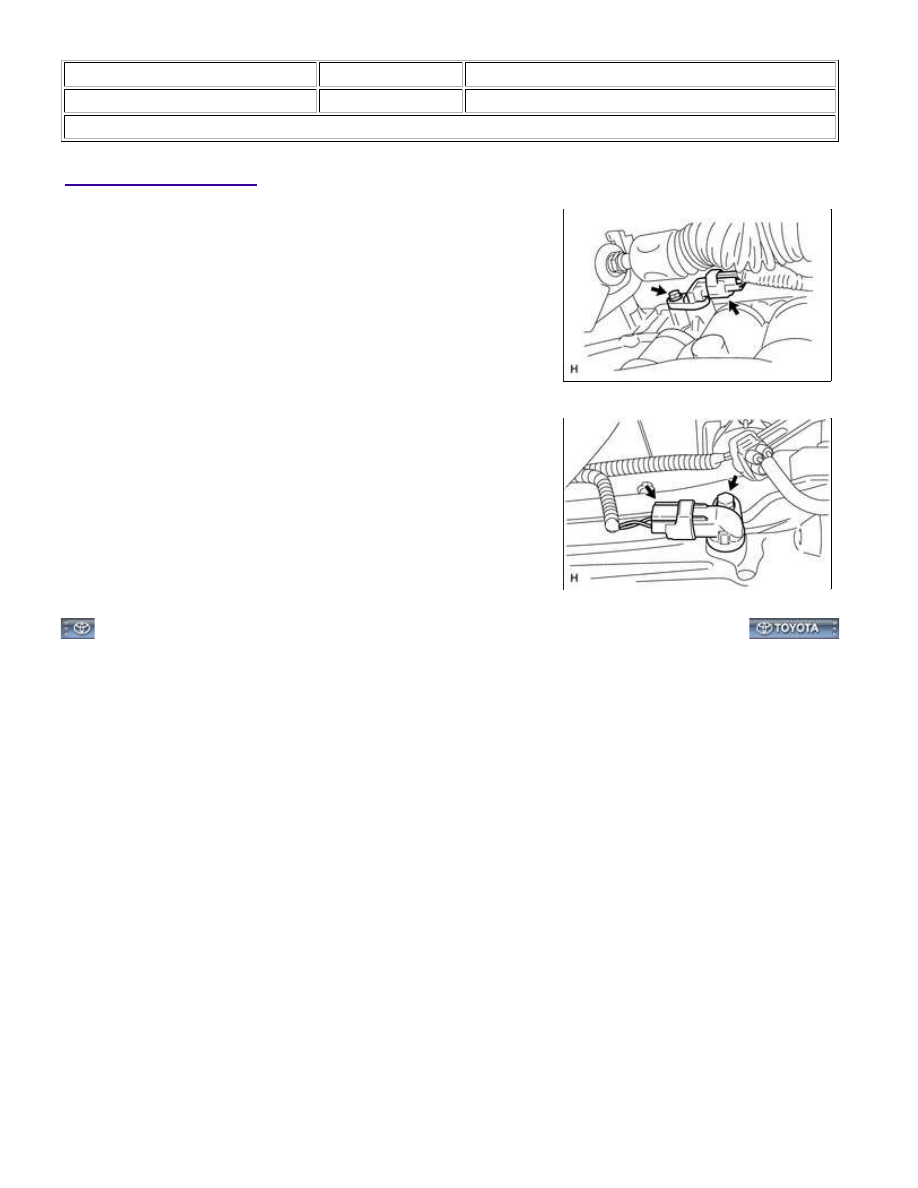

Title: AB60F AUTOMATIC TRANSMISSION: SPEED SENSOR: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL SPEED SENSOR SP2

(a) Coat a new O-ring with ATF and install it to the sensor.

(b) Install the sensor with the bolt.

Torque:

5.4 N·m {55 kgf·cm, 48in·lbf}

(c) Connect the sensor connector.

2. INSTALL SPEED SENSOR NT

(a) Coat a new O-ring with ATF and install it to the sensor.

(b) Install the sensor with the bolt.

Torque:

5.4 N·m {55 kgf·cm, 48in·lbf}

(c) Connect the sensor connector.

AB60F AUTOMATIC TRANSMISSION: SPEED SENSOR: INSTALL...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000013F2059X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

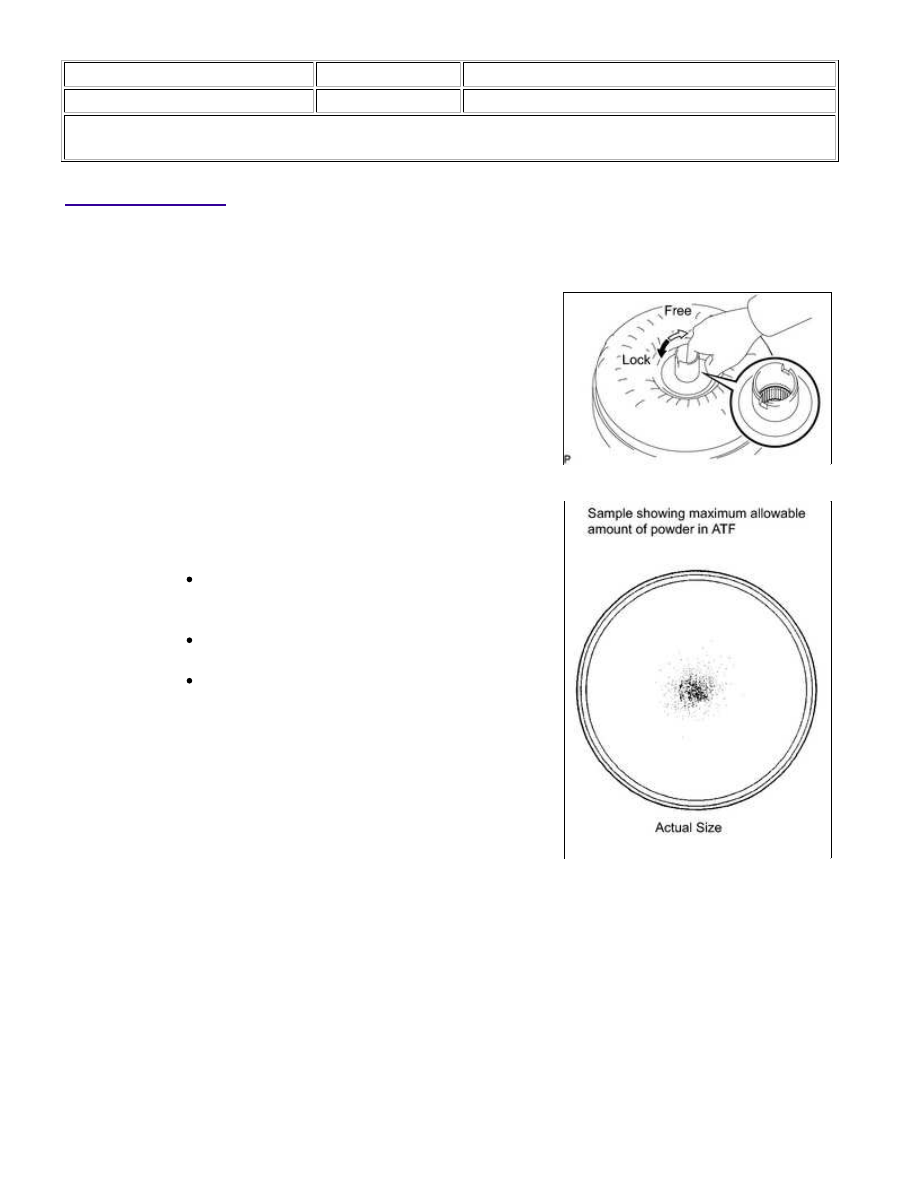

Title: AB60F AUTOMATIC TRANSMISSION: TORQUE CONVERTER CLUTCH AND DRIVE PLATE: INSPECTION;

2015 MY Tundra [08/2014 -        ]

INSPECTION

1. INSPECT TORQUE CONVERTER CLUTCH ASSEMBLY

(a) Inspect the 1-way clutch.

locks when turned counterclockwise.

If necessary, clean the converter and recheck the 1-way

clutch.

Replace the converter if the 1-way clutch still fails the check.

During the stall test or when the shift lever is on N,

metallic sounds are not emitted from the torque

converter clutch.

The 1-way clutch turns in one direction and locks in

the other direction.

If the results are not as specified, replace the torque

converter clutch assembly.

HINT:

The sample illustration shows approximately 0.25 liters (0.26 US

(1) If the ATF is discolored and/or has a foul odor, stir the ATF in the torque converter clutch thoroughly

and drain the ATF with the torque converter facing upward.

AB60F AUTOMATIC TRANSMISSION: TORQUE CONVERTER C...
