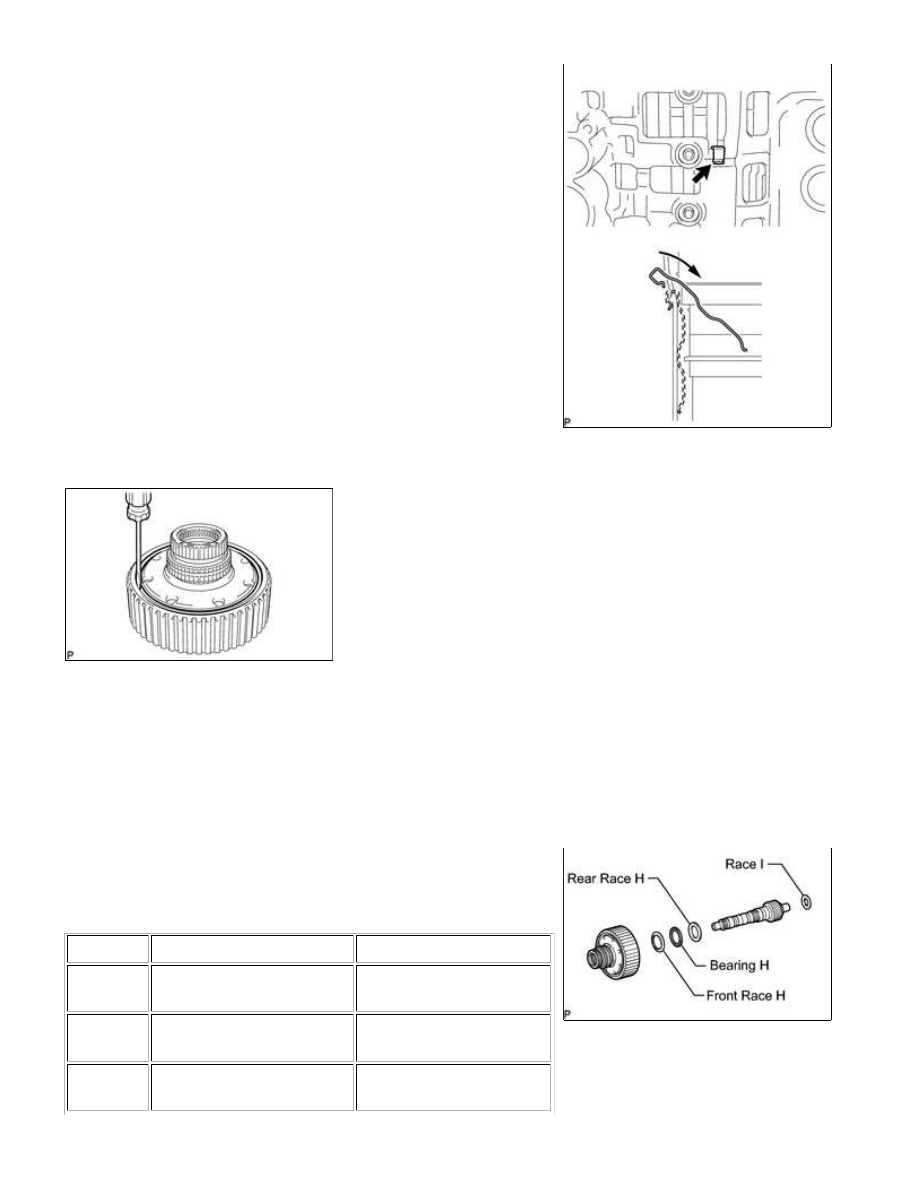

6. INSTALL BRAKE PLATE STOPPER SPRING

7. INSTALL REAR PLANETARY RING GEAR

(a) Install the rear planetary ring gear flange on the rear planetary ring gear.

(b) Using a screwdriver, install the snap ring.

(c) Install the 3 thrust bearing races, thrust needle roller bearing

and planetary ring gear with the rear planetary ring gear flange

to the intermediate shaft.

HINT:

Bearing and race diameter:

ITEM

INSIDE

OUTSIDE

Front race

H

39.5 to 39.8 mm (1.56 to

1.57 in.)

56.9 to 57.2 mm (2.24 to

2.25 in.)

Bearing H

36.5 to 36.6 mm (1.437 to

1.441 in.)

56.8 to 57.1 mm (2.24 to

2.25 in.)

Rear race

H

36.5 to 36.7 mm (1.437 to

1.445 in.)

56.7 to 57.2 mm (2.23 to

2.25 in.)

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

ITEM

INSIDE

OUTSIDE

Race I

21.1 to 21.3 mm (0.831 to

0.839 in.)

39.9 to 40.1 mm (1.57 to

1.58 in.)

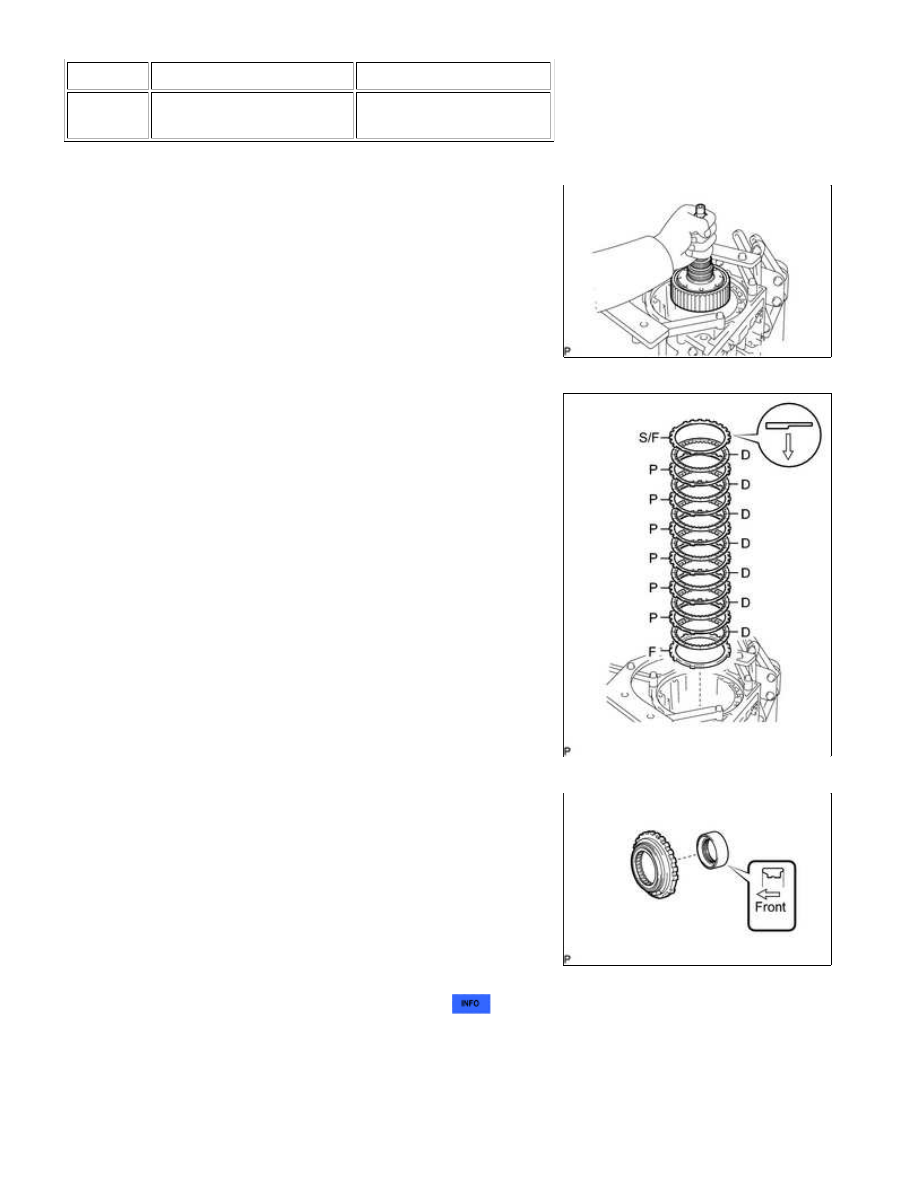

8. INSTALL INTERMEDIATE SHAFT WITH REAR

PLANETARY RING GEAR FLANGE AND REAR PLANETARY
RING GEAR

(a) Install the intermediate shaft with rear planetary ring gear

flange and rear planetary ring gear to the transmission case.

9. INSTALL NO. 4 BRAKE DISC

(a) Install the flange, 7 discs, 6 plates and selected flange.

Install in order:

F - D - P - D - P - D - P - D - P - D - P - D - P - D - S/F

HINT:

F = Flange

D = Disc

P = Plate

S/F = Selected flange

NOTICE:

Before assembling new discs, soak them in ATF for at least 2

hours.

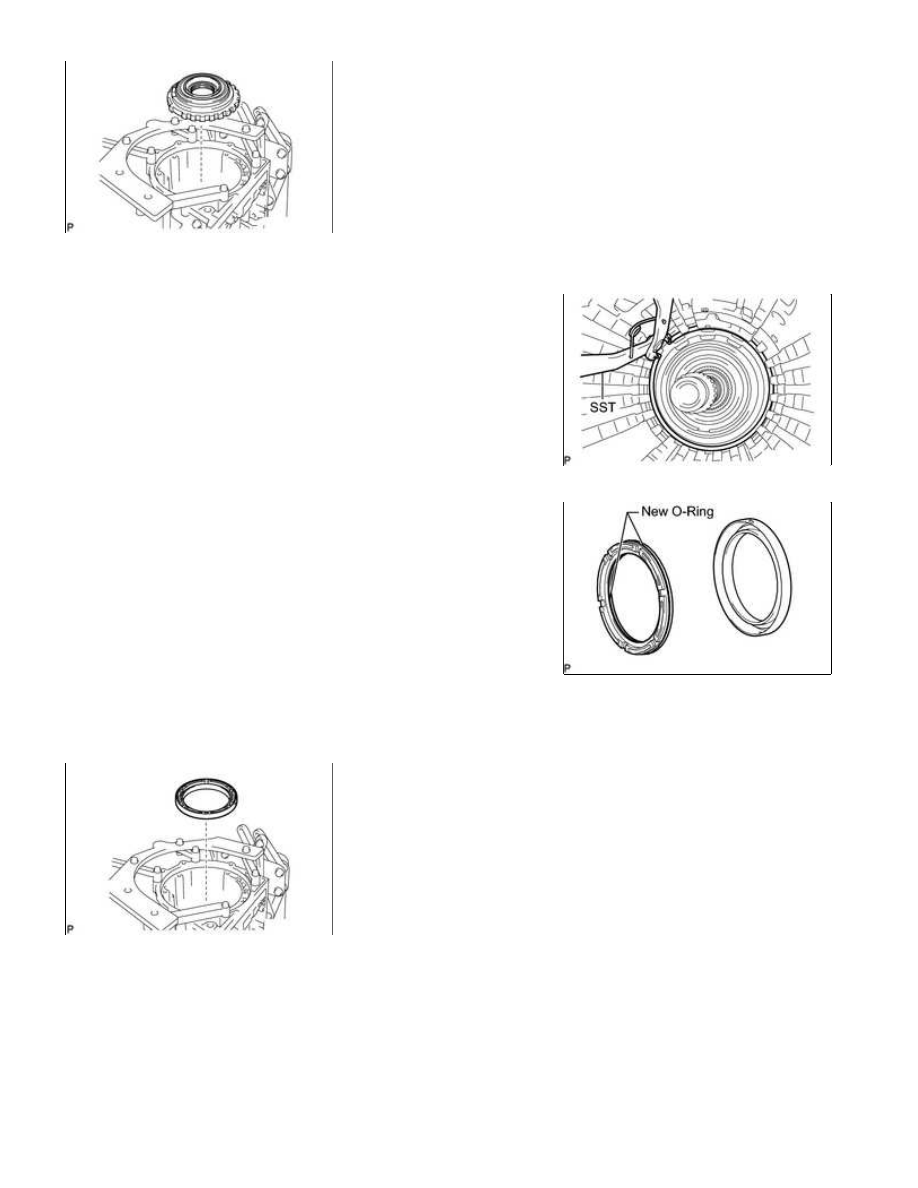

10. INSTALL NO. 3 1-WAY CLUTCH INNER RACE

(a) Install the 1-way clutch inner race to the No. 3 1-way clutch

assembly.

NOTICE:

12. INSTALL NO. 3 1-WAY CLUTCH ASSEMBLY

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

(a) Install the 1-way clutch assembly to the transmission case.

(b) Using SST, install the snap ring.

SST: 09350-30020

09350-07060

13. INSTALL NO. 2 BRAKE PISTON

(a) Coat 2 new O-rings with ATF, and install them to the brake

piston.

(b) Press the brake piston into the brake cylinder with both hands.

NOTICE:

Be careful not to damage the O-rings.

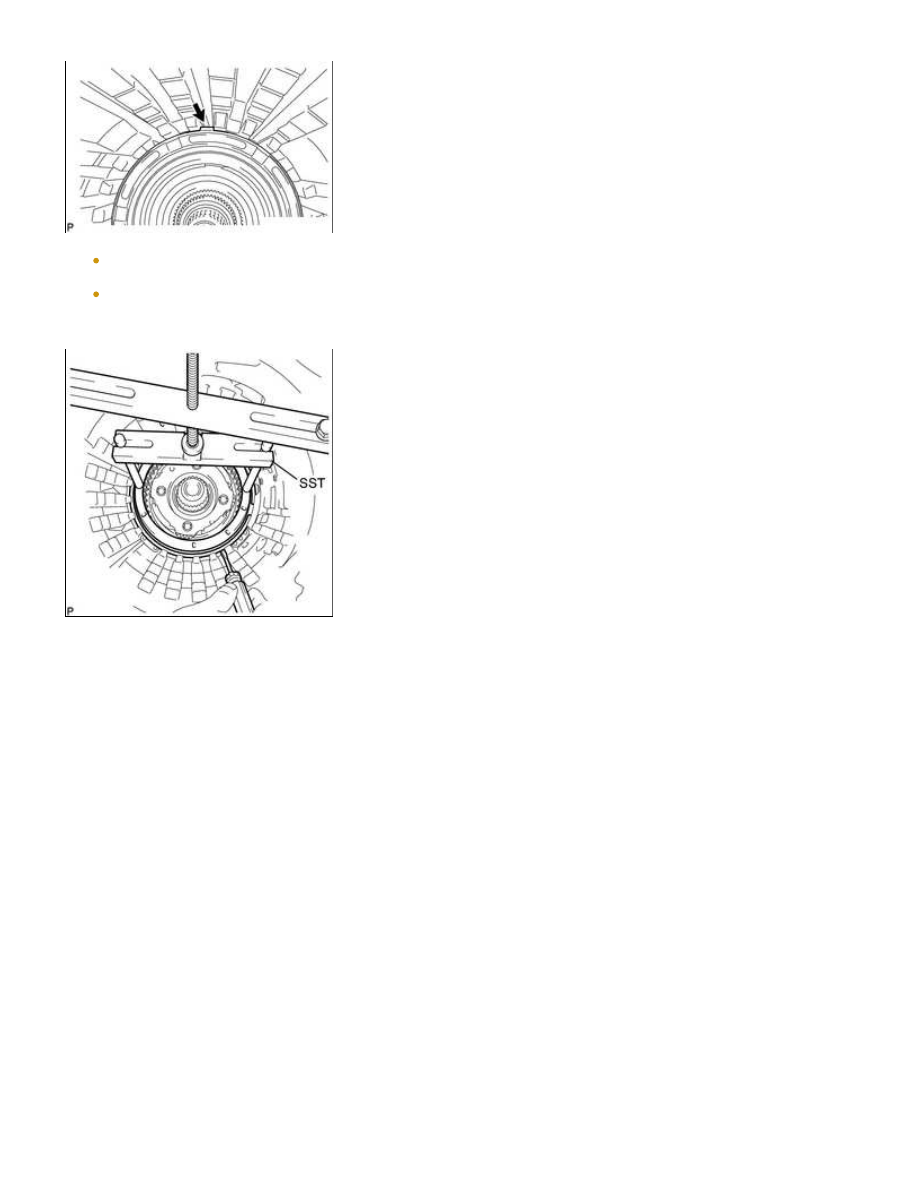

14. INSTALL NO. 2 BRAKE CYLINDER WITH NO. 2 BRAKE PISTON

(a) Install the No. 2 brake cylinder with piston to the transmission case.

NOTICE:

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

When installing the No. 2 brake cylinder with piston to the transmission case, align and install the
cylinder's claw to the case's top groove.
Make sure the No. 2 brake cylinder with piston is securely inserted into the transmission case.

15. SELECT NO. 2 BRAKE FLANGE

(a) Install the No. 2 brake piston return spring and flange on the No. 2 brake piston.

(b) Place SST on the brake flange and compress the brake return spring.

SST: 09380-60010

09381-06010

09381-06020

09381-06050

09381-06070

09381-06090

09381-06120

(c) Using a screwdriver, install the snap ring to the transmission case.
