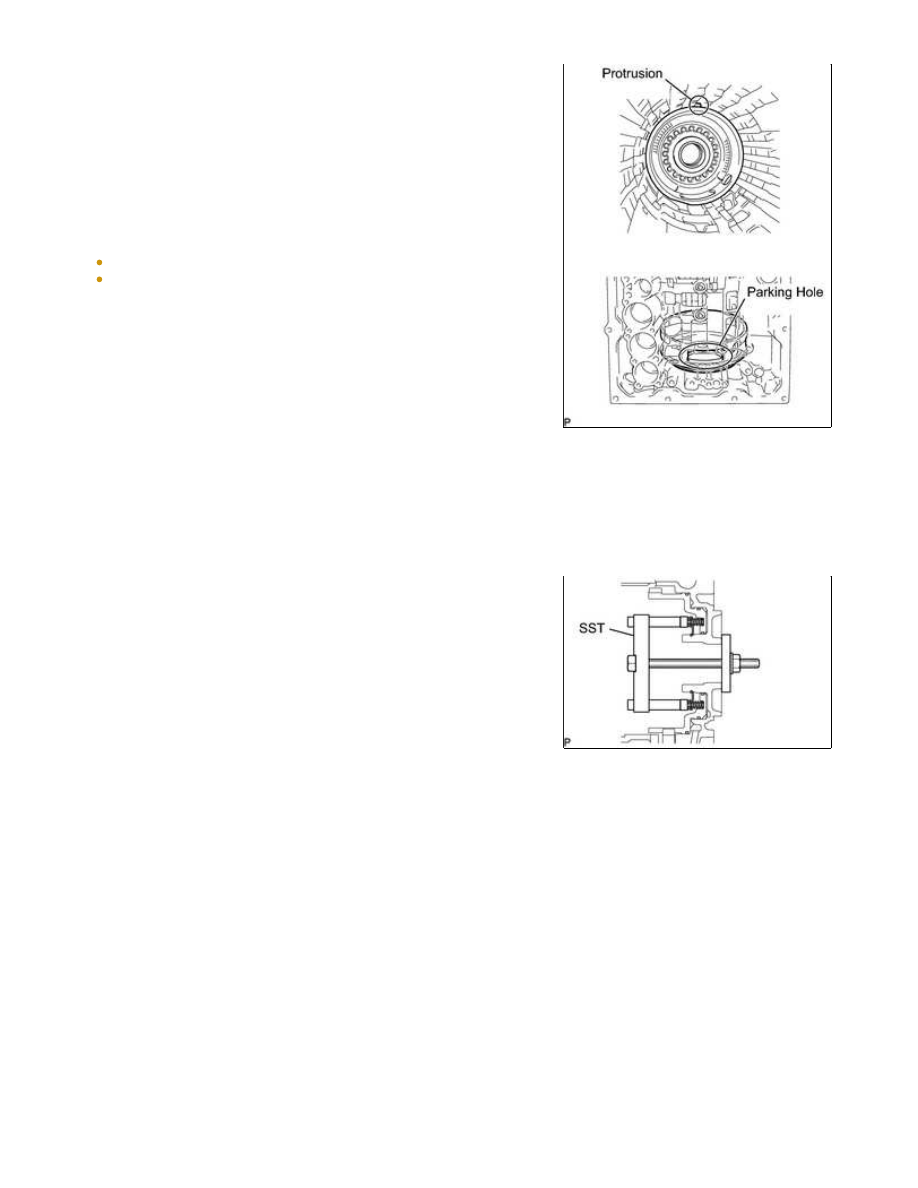

(b) Install the 1st and reverse brake piston to the transmission

case.

NOTICE:

SUB-ASSEMBLY

(a) Place the brake return spring onto the 1st and reverse brake

piston.

SST: 09380-60010

09381-06030

09381-06040

09381-06080

09381-06120

09381-06130

09381-05040

09381-05050

(b) Place SST on the spring retainer, and compress the return

spring.

(c) Using SST, install the snap ring.

SST: 09350-30020

09350-07070

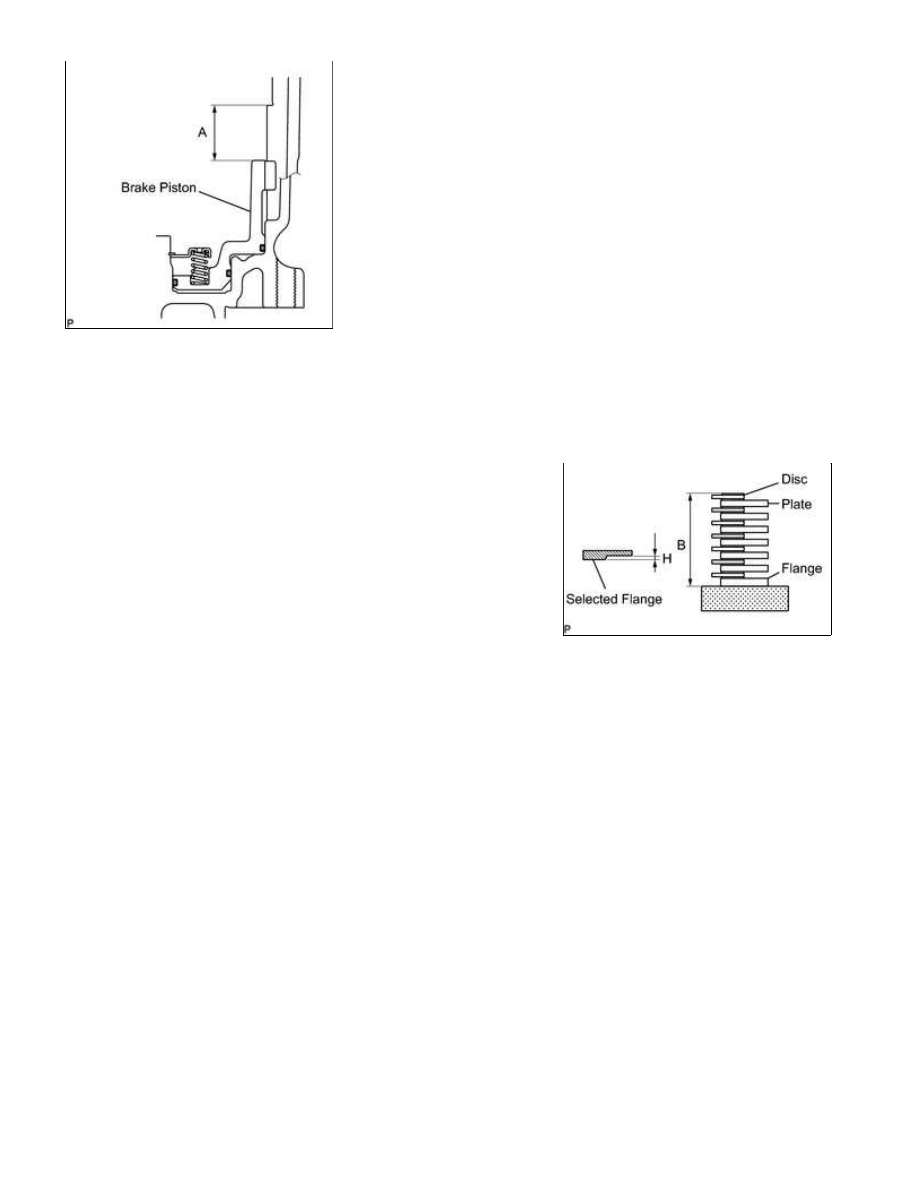

4. SELECT NO. 4 BRAKE FLANGE

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

HINT:

Standard distance A: 27.82 to 28.42 mm (1.09 to 1.12 in.)

(b) Assemble the No. 4 brake flange, 7 No. 4 brake discs and 6 No.

4 brake plates, and measure distance B in the illustration. *2

HINT:

Standard distance B: 25.98 to 27.01 mm (1.02 to 1.06 in.)

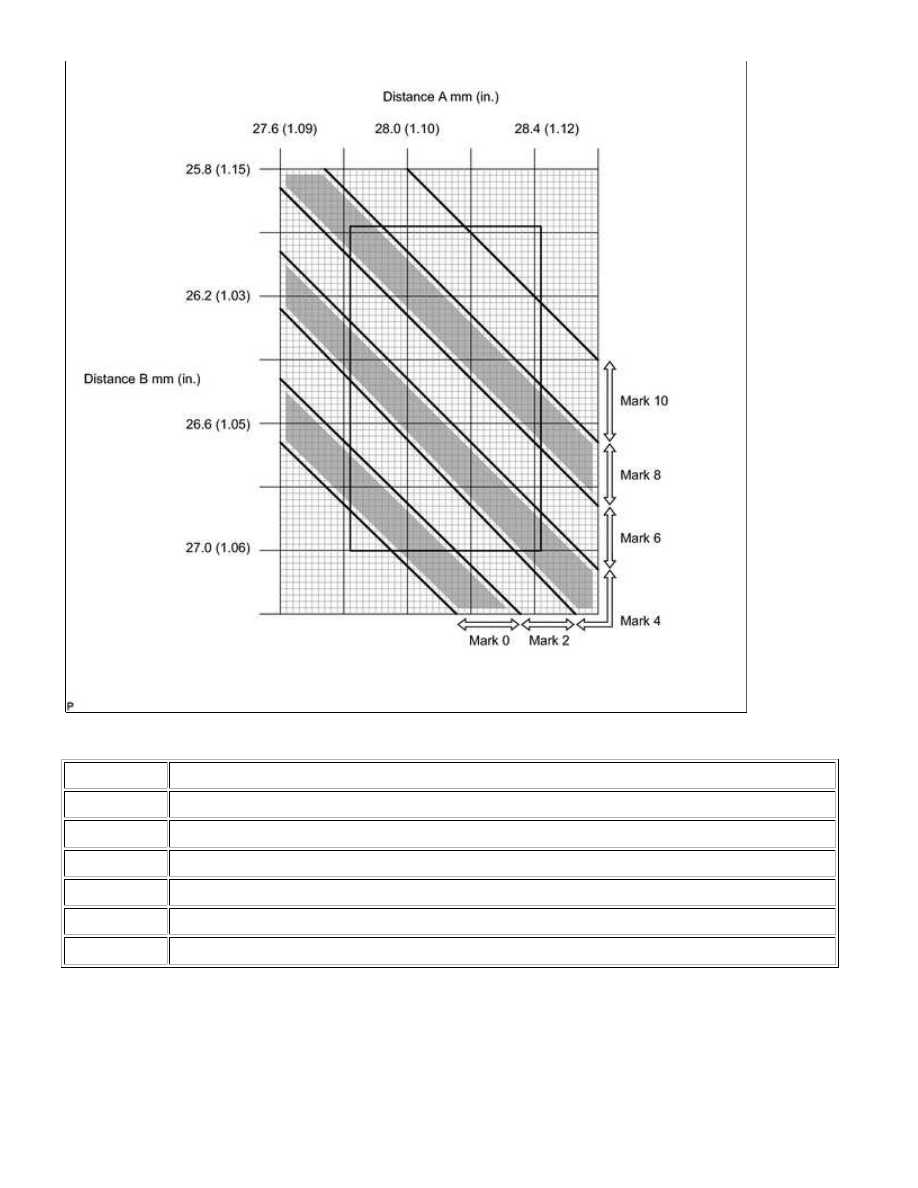

the Y axis, and then choose the flange indicated by the graph point.

HINT:

Make sure that when the B measurement and selected flange's H dimension are subtracted from the A

measurement, the value is 0.961 to 1.261 mm (0.0378 to 0.0495 in.).

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

No. 4 brake selective flange length H:

MARK

THICKNESS

0

0 mm (0 in.)

2

0.15 to 0.25 mm (0.00590 to 0.00984 in.)

4

0.35 to 0.45 mm (0.0138 to 0.0177 in.)

6

0.55 to 0.65 mm (0.0217 to 0.0256 in.)

8

0.75 to 0.85 mm (0.0295 to 0.0335 in.)

10

0.95 to 1.05 mm (0.0374 to 0.0413 in.)

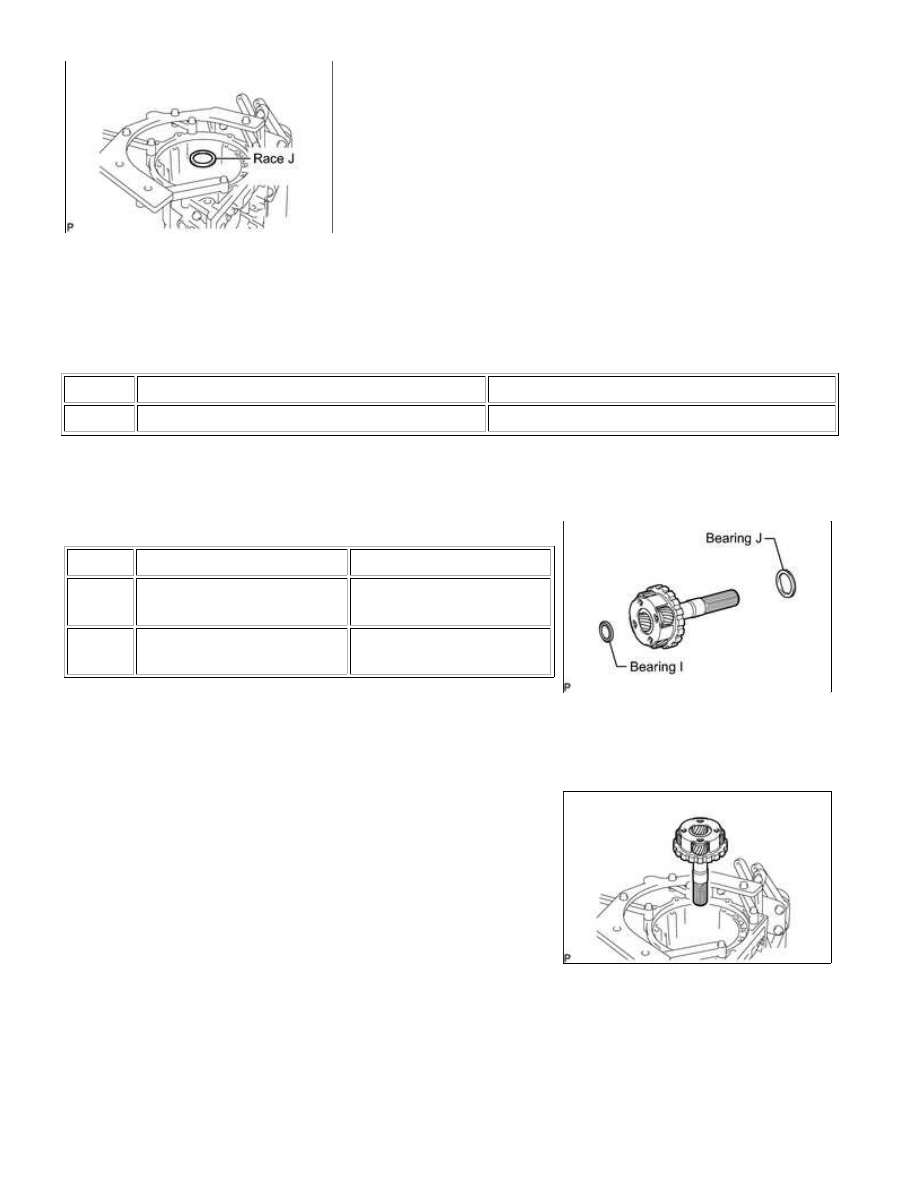

5. INSTALL REAR PLANETARY GEAR ASSEMBLY

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

(a) Install the thrust bearing race.

HINT:

ITEM

INSIDE

OUTSIDE

Race J

47.2 to 47.4 mm (1.86 to 1.87 in.)

67.1 to 67.4 mm (2.64 to 2.65 in.)

(b) Install the 2 thrust needle roller bearings to the rear planetary

gear.

Bearing diameter:

ITEM

INSIDE

OUTSIDE

Bearing

I

23.0 to 23.3 mm (0.906 to

0.917 in.)

44.0 to 44.2 mm (1.73 to

1.74 in.)

Bearing

J

43.6 to 43.9 mm (1.72 to

1.73 in.)

63.0 to 63.2 mm (2.48 to

2.49 in.)

HINT:

(c) Install the rear planetary gear assembly.

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...
