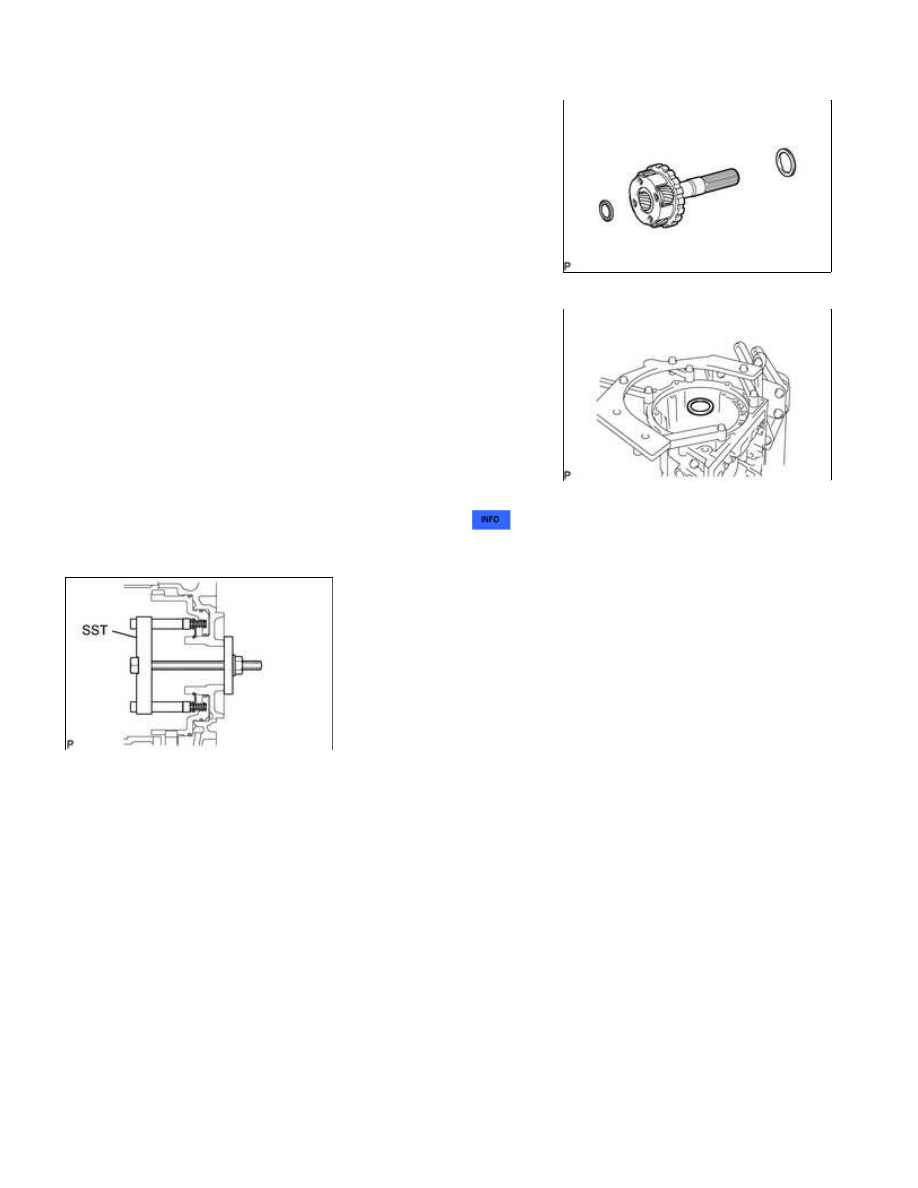

(a) Remove the rear planetary gear from the transmission case.

(b) Remove the 2 thrust needle roller bearings from the rear

planetary gear.

(c) Remove the thrust bearing race from the transmission case.

95. INSPECT REAR PLANETARY GEAR ASSEMBLY

96. REMOVE 1ST AND REVERSE BRAKE PISTON

(a) Place SST on the spring retainer and compress the brake return spring.

SST: 09380-60010

09381-06030

09381-06040

09381-06080

09381-06120

09381-06130

09381-05040

09381-05050

(b) Using SST, remove the snap ring and brake return spring.

SST: 09350-30020

09350-07070

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

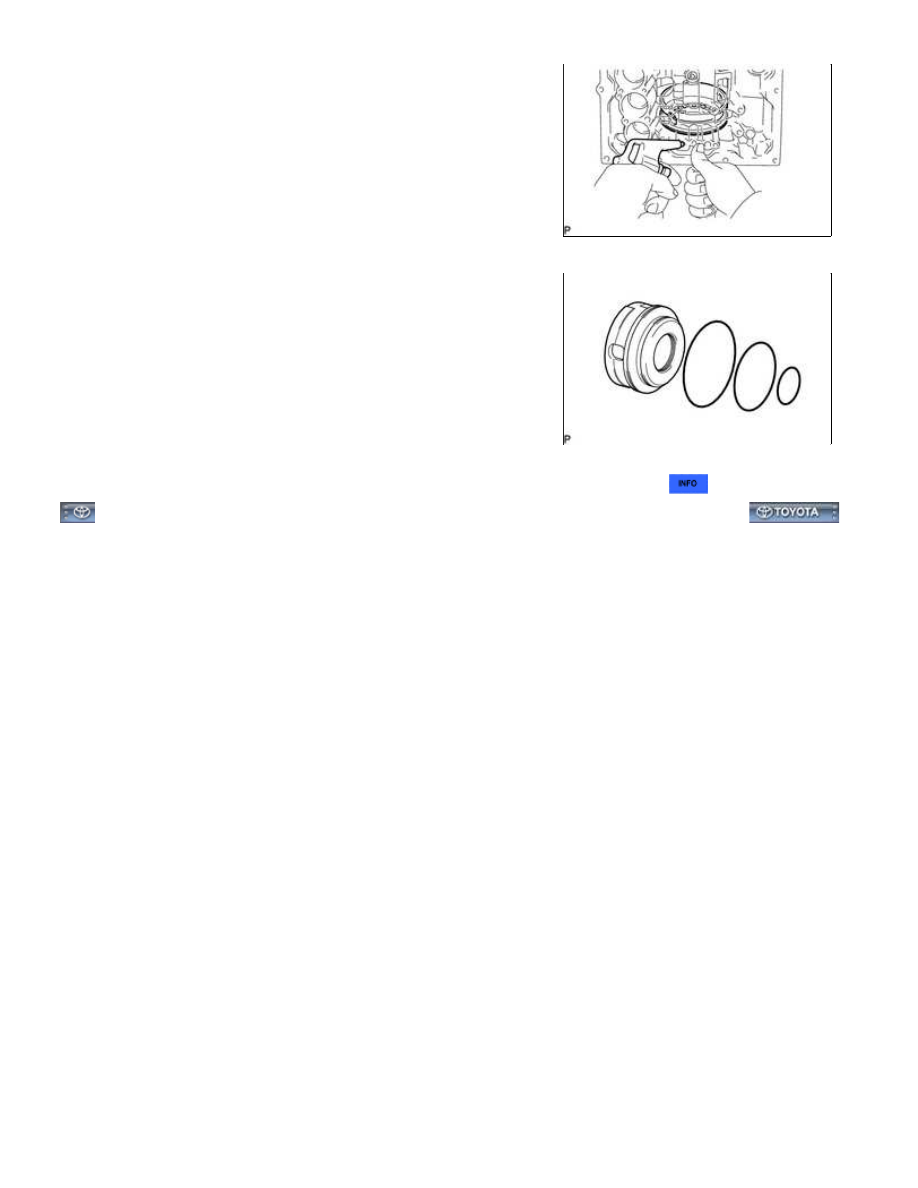

(c) Hold the 1st and reverse brake piston and apply compressed air

(392 kPa, 4.0 kgf/cm 2 , 57 psi) to the transmission case to

remove the 1st and reverse brake piston.

HINT:

If the piston does not pop out with compressed air, lift the piston

out with needle-nose pliers.

(d) Remove the 3 O-rings from the 1st and reverse brake piston.

97. INSPECT 1ST AND REVERSE BRAKE RETURN SPRING SUB-ASSEMBLY

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000013EX06QX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION UNIT: INSPECTION; 2015 MY Tundra

[08/2014 -        ]

INSPECTION

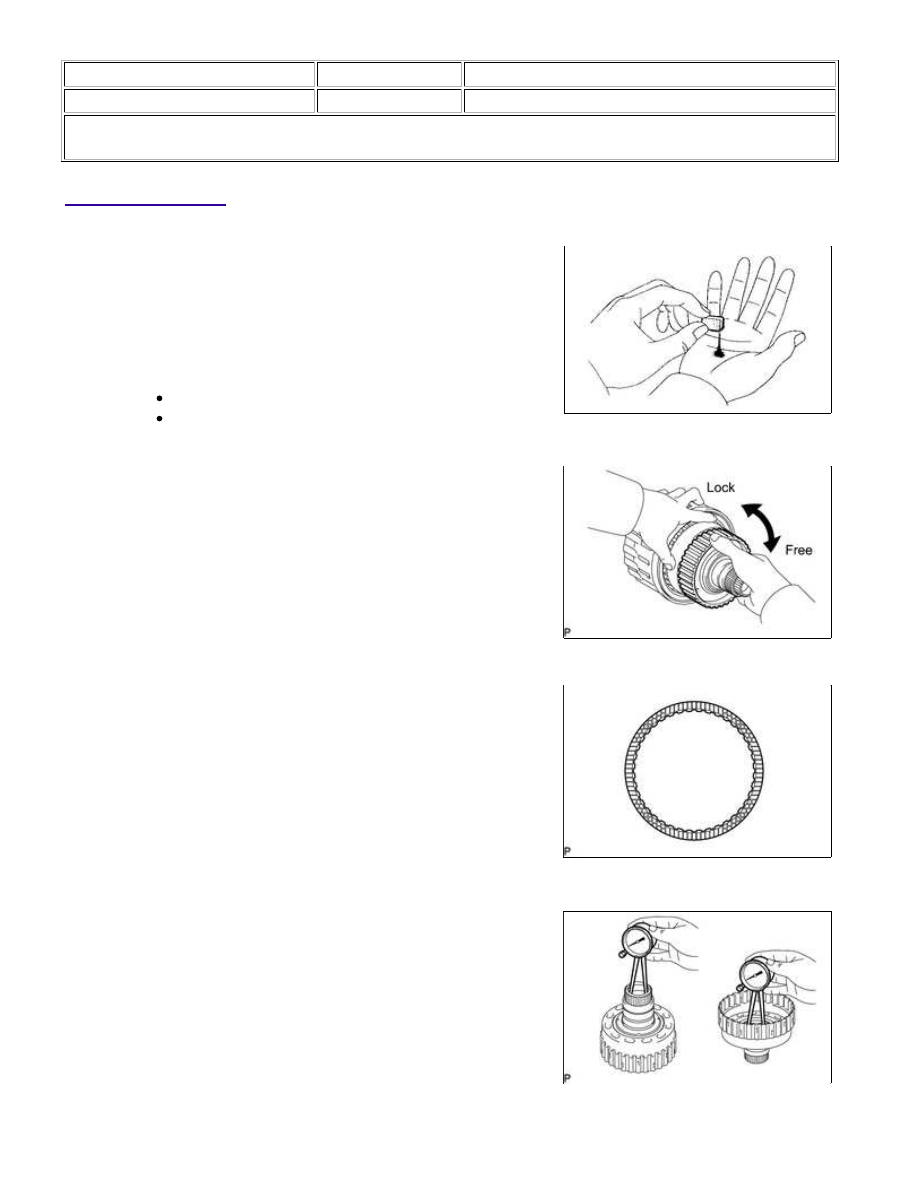

1. INSPECT AUTOMATIC TRANSMISSION OIL PAN

SUB-ASSEMBLY

(a) Remove the magnets, and use them to collect steel particles.

(b) Carefully look at the foreign matter and particles in the pan and

Steel (magnetic): bearing, gear and clutch plate wear

Brass (non-magnetic): bush wear

2. INSPECT NO. 2 1-WAY CLUTCH ASSEMBLY

(a) Hold the reverse clutch hub and turn the 1-way clutch assembly.

Check that the 1-way clutch turns freely clockwise and locks

when turned counterclockwise.

3. INSPECT REAR CLUTCH DISC

peeled off or discolored, or 3) grooves have even a little bit of

damage.

NOTICE:

Before assembling new discs, soak them in ATF for at least 2

hours.

4. INSPECT REVERSE CLUTCH HUB SUB-ASSEMBLY

Standard inside diameter:

41.912 to 41.937 mm (1.410 to 1.411 in.)

If the inside diameter is greater than the standard inside

diameter, replace the reverse clutch hub.

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

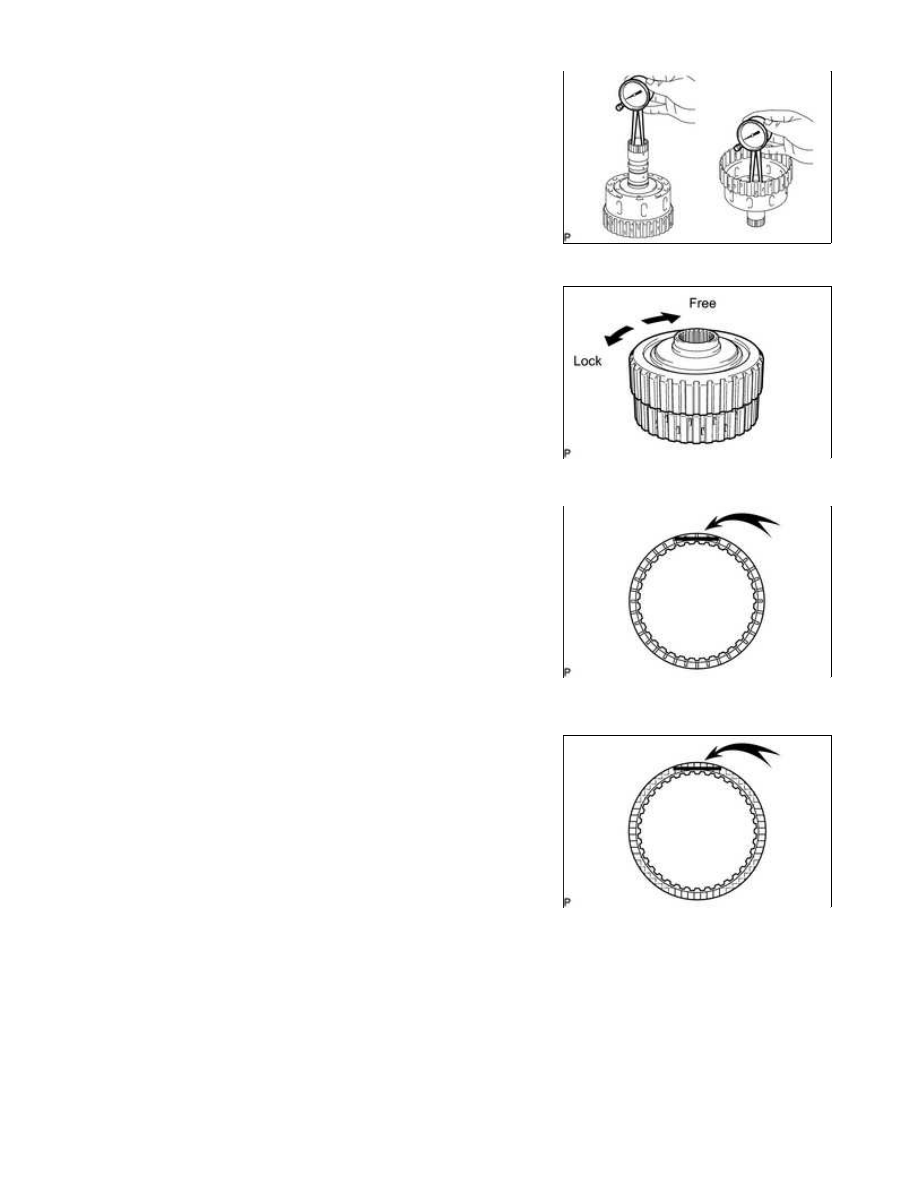

5. INSPECT FORWARD CLUTCH HUB SUB-ASSEMBLY

Standard inside diameter:

30.200 to 30.225 mm (1.189 to 1.190 in.)

If the inside diameter is greater than the standard, replace

the forward clutch hub.

6. INSPECT NO. 4 1-WAY CLUTCH ASSEMBLY

(a) Hold the coast clutch hub and turn the 1-way clutch assembly.

Check that the 1-way clutch turns freely clockwise and locks

when turned counterclockwise.

7. INSPECT FORWARD MULTIPLE DISC CLUTCH DISC

peeled off or discolored, or 3) grooves or printed numbers have

Before assembling new discs, soak them in ATF for at least 2

hours.

8. INSPECT COAST CLUTCH DISC

peeled off or discolored, or 3) grooves or printed numbers have

Before assembling new discs, soak them in ATF for at least 2

hours.
