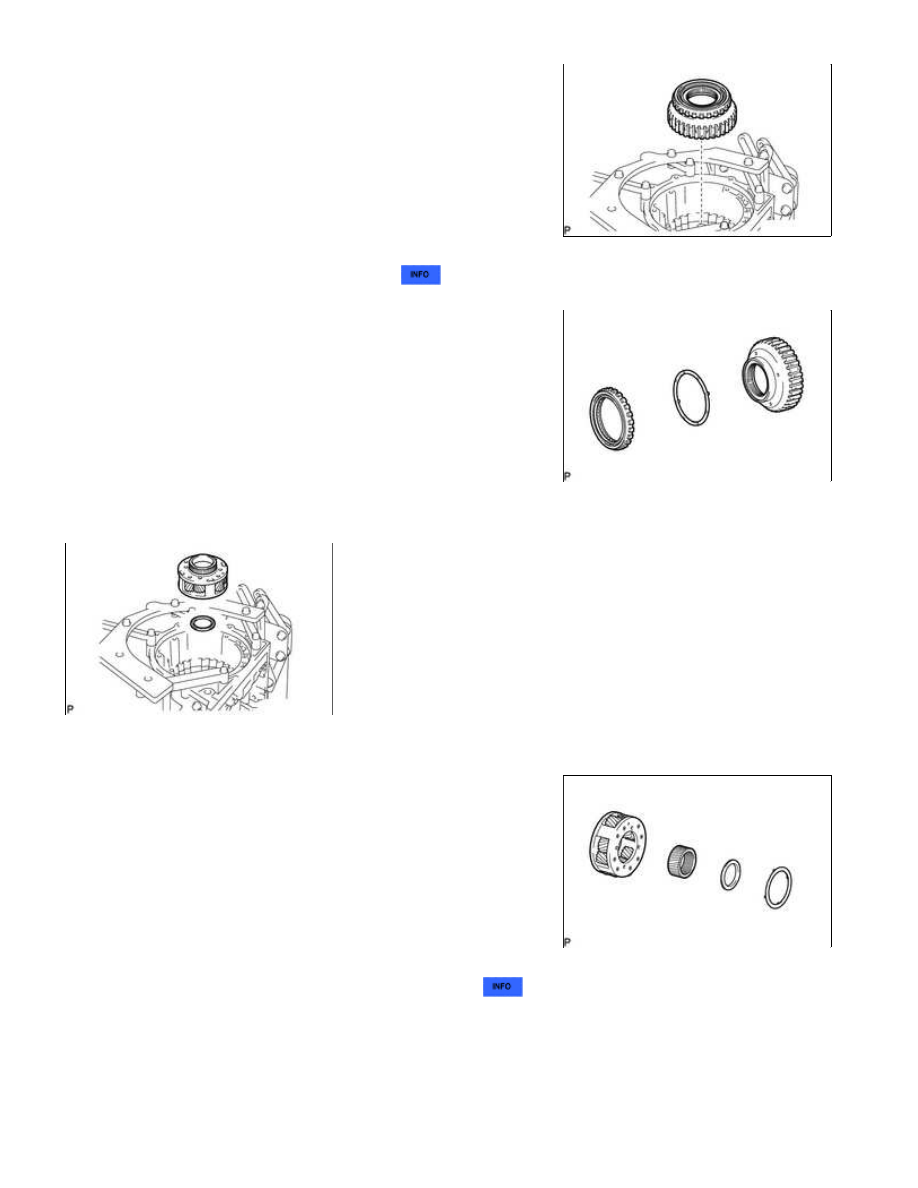

66. REMOVE 1-WAY CLUTCH ASSEMBLY WITH 1-WAY

CLUTCH INNER RACE SUB-ASSEMBLY

(a) Remove the 1-way clutch with 1-way clutch inner race from the

transmission case.

67. INSPECT 1-WAY CLUTCH ASSEMBLY

68. REMOVE 1-WAY CLUTCH INNER RACE SUB-ASSEMBLY

(a) Separate the 1-way clutch inner race from the 1-way clutch and

remove the No. 1 planetary carrier thrust washer.

69. REMOVE FRONT PLANETARY GEAR ASSEMBLY

(a) Remove the front planetary gear and thrust needle roller bearing from the transmission case.

(b) Remove the No. 2 planetary carrier thrust washer, thrust

bearing race and front planetary sun gear from the front

planetary gear.

70. INSPECT FRONT PLANETARY GEAR ASSEMBLY

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

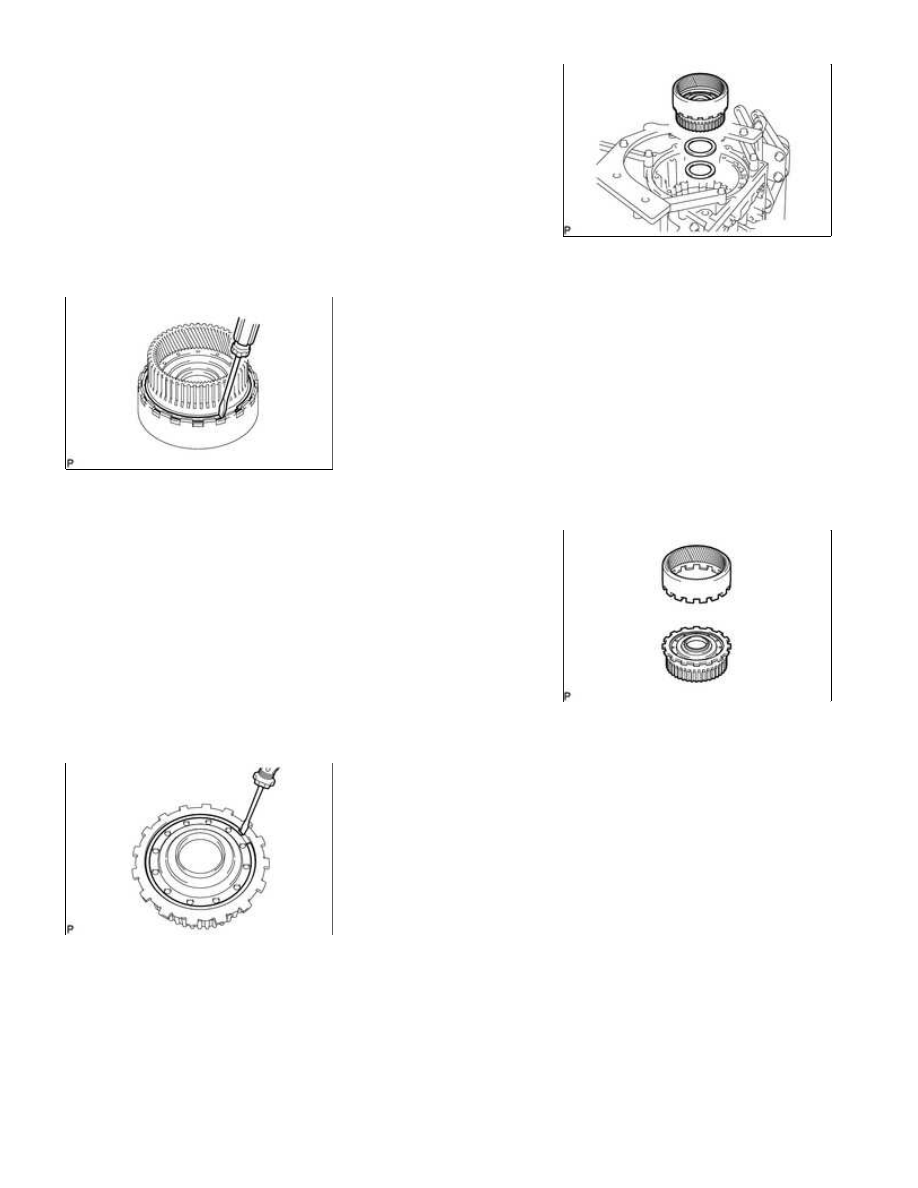

71. REMOVE FRONT PLANETARY RING GEAR WITH FRONT

PLANETARY RING GEAR FLANGE SUB-ASSEMBLY AND
CENTER PLANETARY RING GEAR

(a) Remove the front planetary ring gear with the front planetary

ring gear flange and center planetary ring gear from the

transmission case.

(b) Remove the thrust needle roller bearing and thrust bearing race.

72. REMOVE FRONT PLANETARY RING GEAR

(a) Using a screwdriver, remove the snap ring.

(b) Remove the front planetary ring gear from the center planetary

ring gear.

73. REMOVE CENTER PLANETARY RING GEAR

(a) Using a screwdriver, remove the snap ring.

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

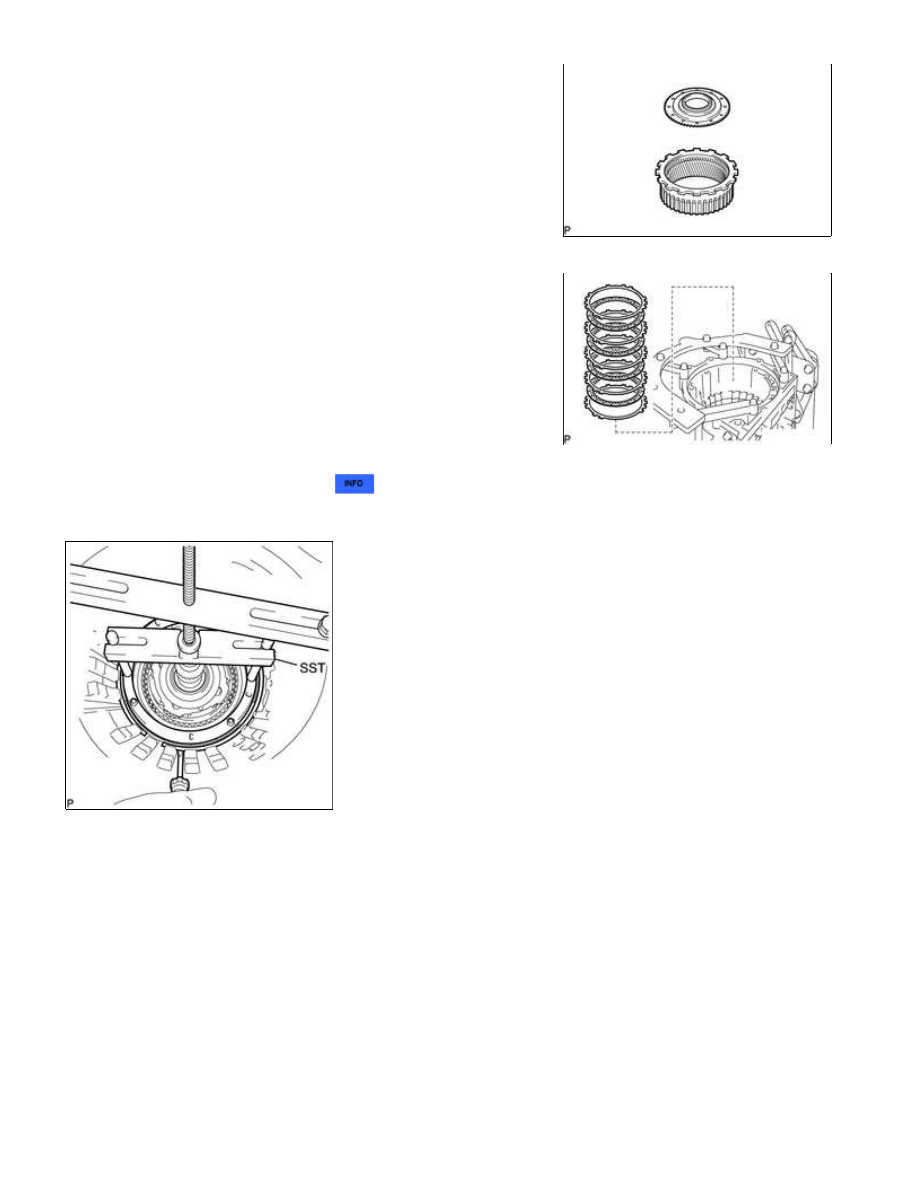

(b) Remove the center planetary ring gear from the front planetary

ring gear flange.

74. REMOVE NO. 1 BRAKE DISC SET

(a) Remove the flange, 4 discs and 4 plates from the transmission

case.

75. INSPECT NO. 1 BRAKE DISC

76. REMOVE NO. 1 BRAKE CYLINDER WITH NO. 1 BRAKE PISTON

(a) Place SST on the No. 1 brake piston return spring, and compress the return spring.

SST: 09380-60010

09381-06010

09381-06020

09381-06050

09381-06060

09381-06090

09381-06100

09381-06110

09381-06120

(b) Using a screwdriver, remove the snap ring from the transmission case.

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

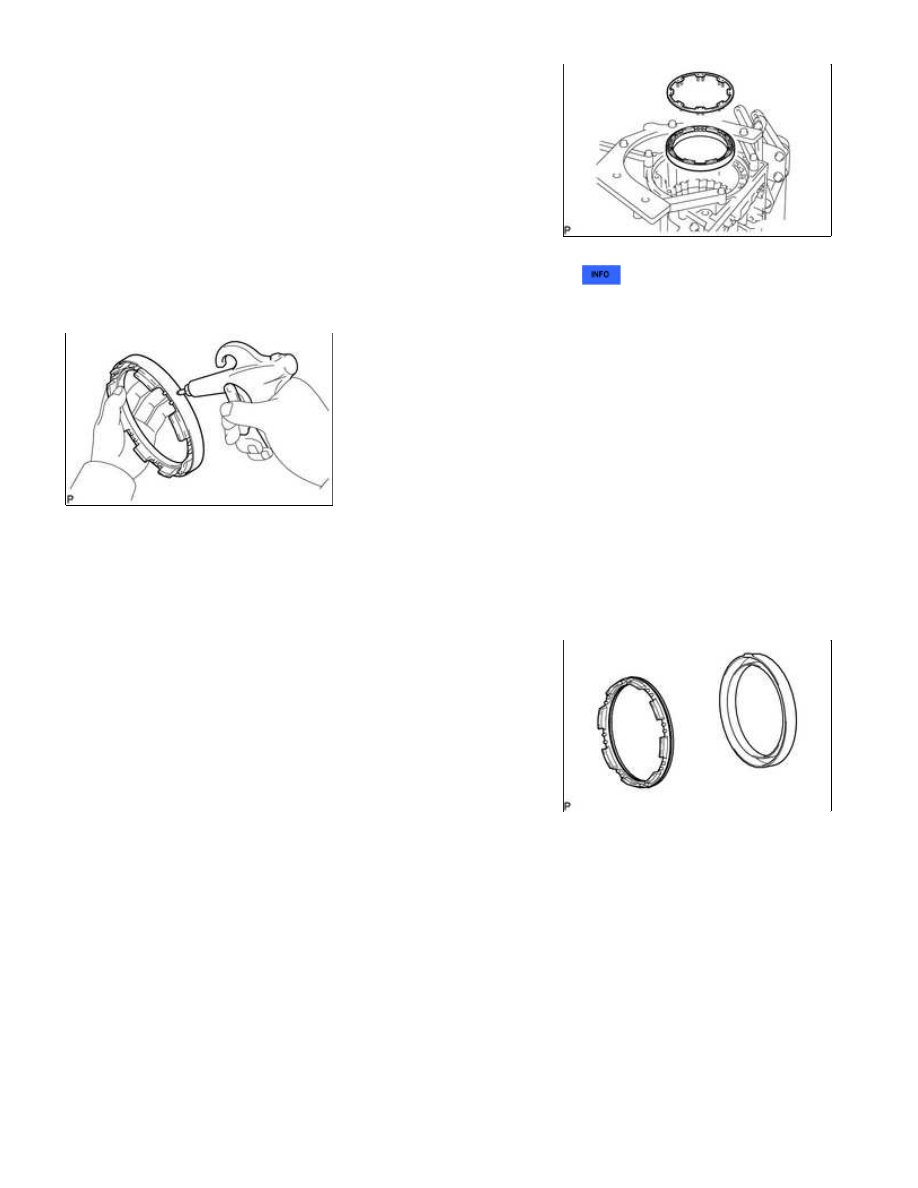

(c) Remove the brake piston return spring and No. 1 brake piston

with No. 1 brake cylinder from the transmission case.

77. INSPECT BRAKE PISTON RETURN SPRING SUB-ASSEMBLY

78. REMOVE NO. 1 BRAKE PISTON

(a) Hold the No. 1 brake piston and apply compressed air to the No. 1 brake cylinder to remove the No. 1

brake piston.

HINT:

If the piston does not pop out with compressed air, lift the piston out with needle-nose pliers.

(b) Remove the 2 O-rings from the No. 1 brake piston.

79. REMOVE NO. 2 BRAKE DISC SET
