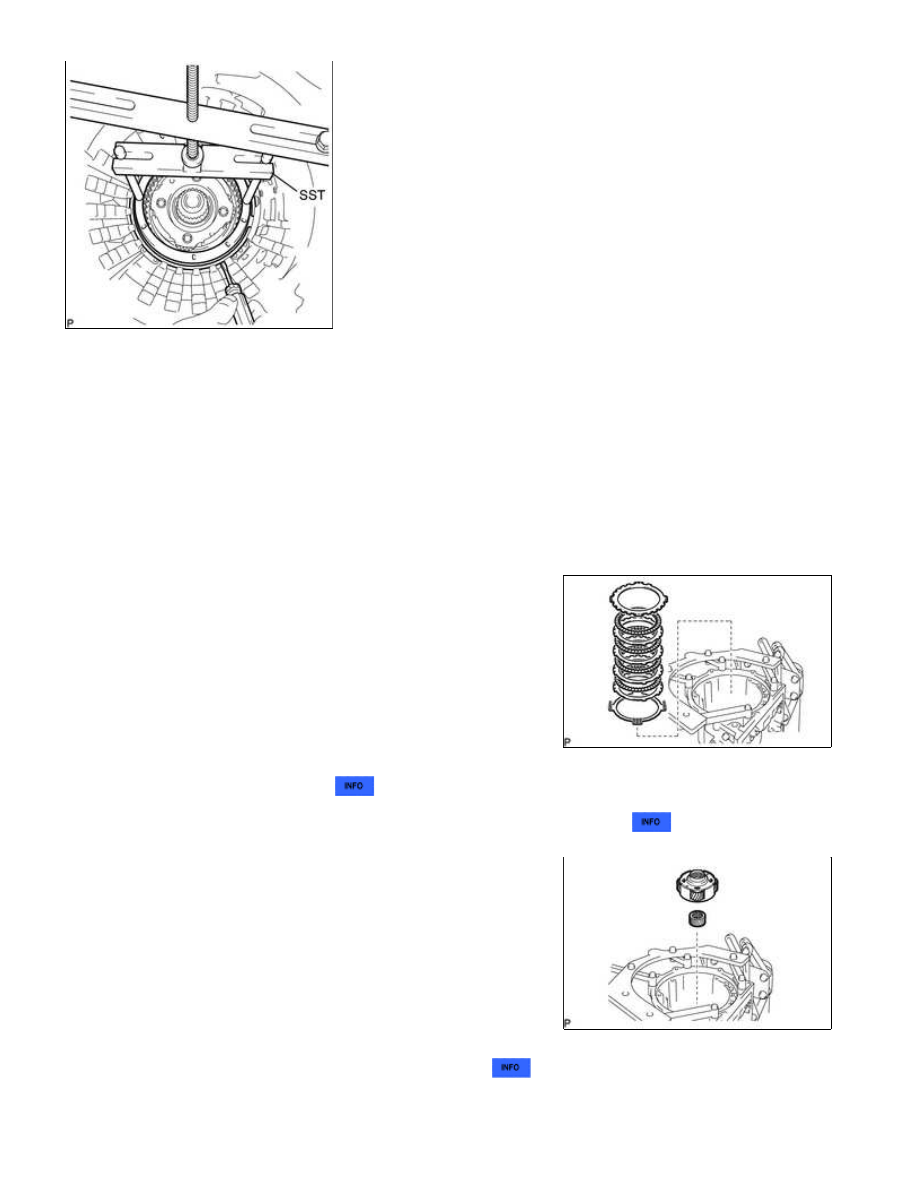

(a) Place SST on the No. 2 brake flange, and compress the return spring.

SST: 09380-60010

09381-06010

09381-06020

09381-06050

09381-06070

09381-06090

09381-06120

(b) Using a screwdriver, remove the snap ring from the transmission case.

(c) Remove the 2 flanges, 4 discs, 3 plates and brake piston return

spring from the transmission case.

80. INSPECT NO. 2 BRAKE DISC

81. INSPECT NO. 2 BRAKE PISTON RETURN SPRING SUB-ASSEMBLY

82. REMOVE CENTER PLANETARY GEAR ASSEMBLY

(a) Remove the center planetary gear and planetary sun gear from

the transmission case.

83. INSPECT CENTER PLANETARY GEAR ASSEMBLY

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

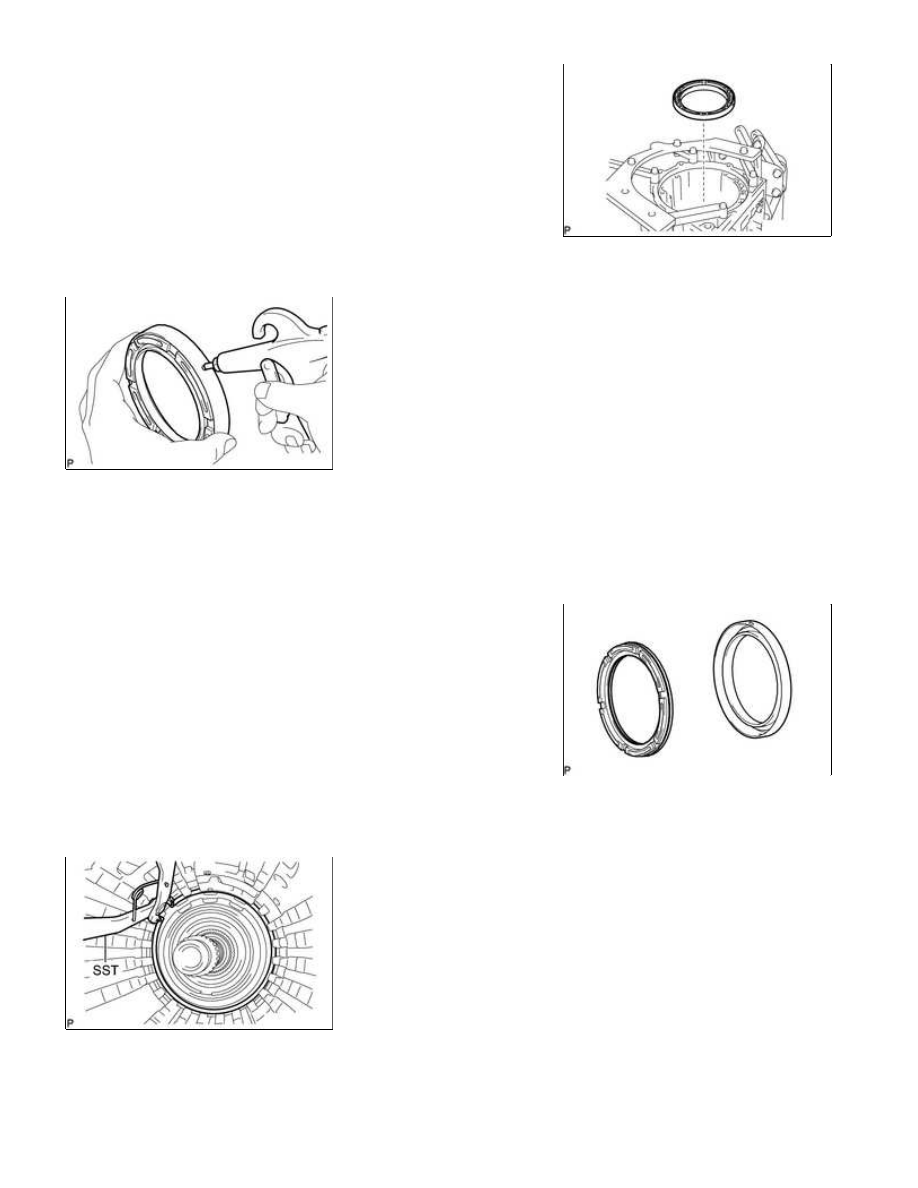

84. REMOVE NO. 2 BRAKE CYLINDER WITH NO. 2 BRAKE

PISTON

(a) Remove the No. 2 brake cylinder with the No. 2 brake piston

from the transmission case.

85. REMOVE NO. 2 BRAKE PISTON

(a) Hold the No. 2 brake piston and apply compressed air to the No. 2 brake cylinder to remove the No. 2

brake piston.

HINT:

If the piston does not pop out with compressed air, lift the piston out with needle-nose pliers.

(b) Remove the 2 O-rings from the No. 2 brake piston.

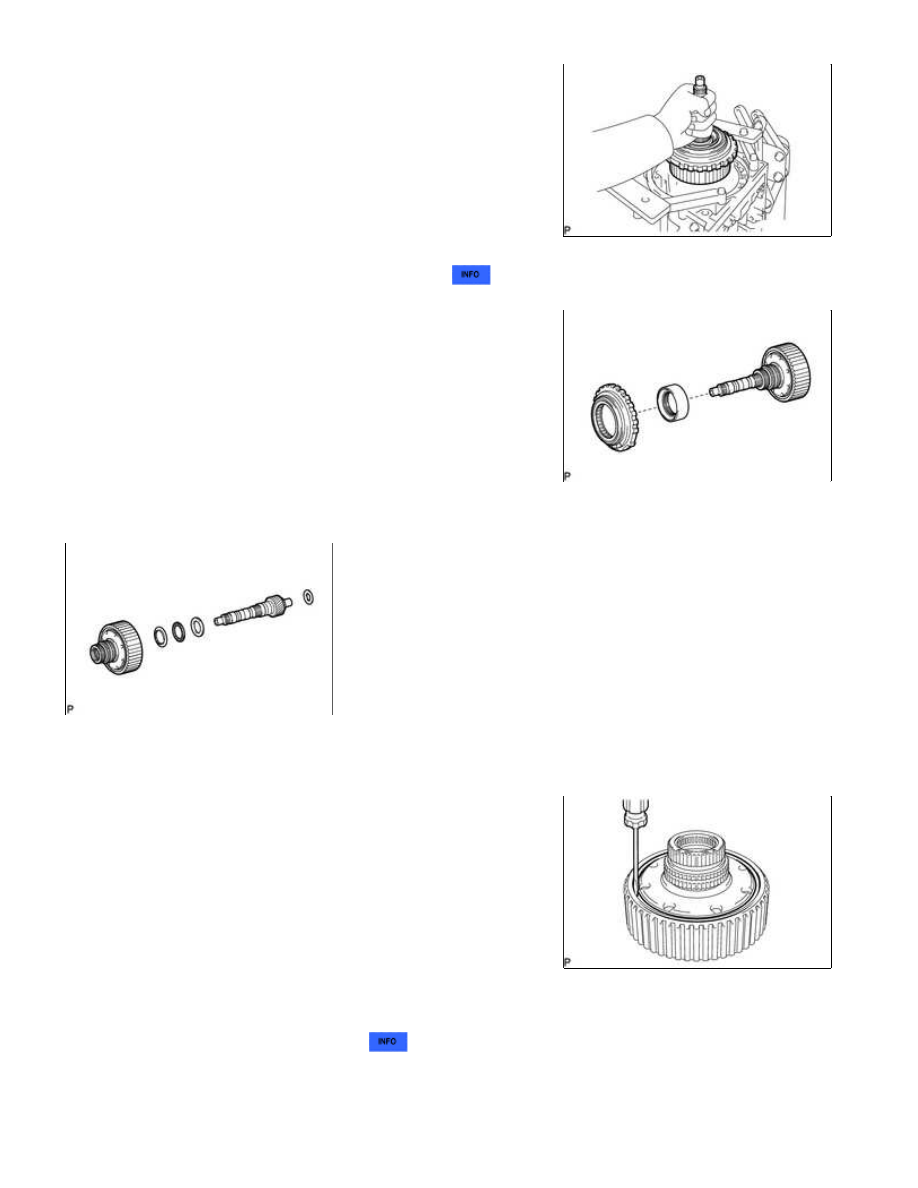

86. REMOVE INTERMEDIATE SHAFT WITH NO. 3 1-WAY CLUTCH ASSEMBLY, REAR

PLANETARY RING GEAR FLANGE AND REAR PLANETARY RING GEAR

(a) Using SST, remove the snap ring from the transmission case.

SST: 09350-30020

09350-07060

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

(b) Remove the intermediate shaft with No. 3 1-way clutch, rear

planetary ring gear flange and rear planetary ring gear from the

transmission case.

87. INSPECT NO. 3 1-WAY CLUTCH ASSEMBLY

88. REMOVE NO. 3 1-WAY CLUTCH ASSEMBLY

(a) Remove the No. 3 1-way clutch and 1-way clutch inner race

from the intermediate shaft.

89. REMOVE REAR PLANETARY RING GEAR

(a) Remove the rear planetary ring gear with rear planetary ring gear flange, 3 thrust bearing races and

thrust needle roller bearing from the intermediate shaft.

(b) Using a screwdriver, remove the snap ring.

(c) Remove the rear planetary ring gear flange from the rear planetary ring gear.

90. INSPECT INTERMEDIATE SHAFT

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

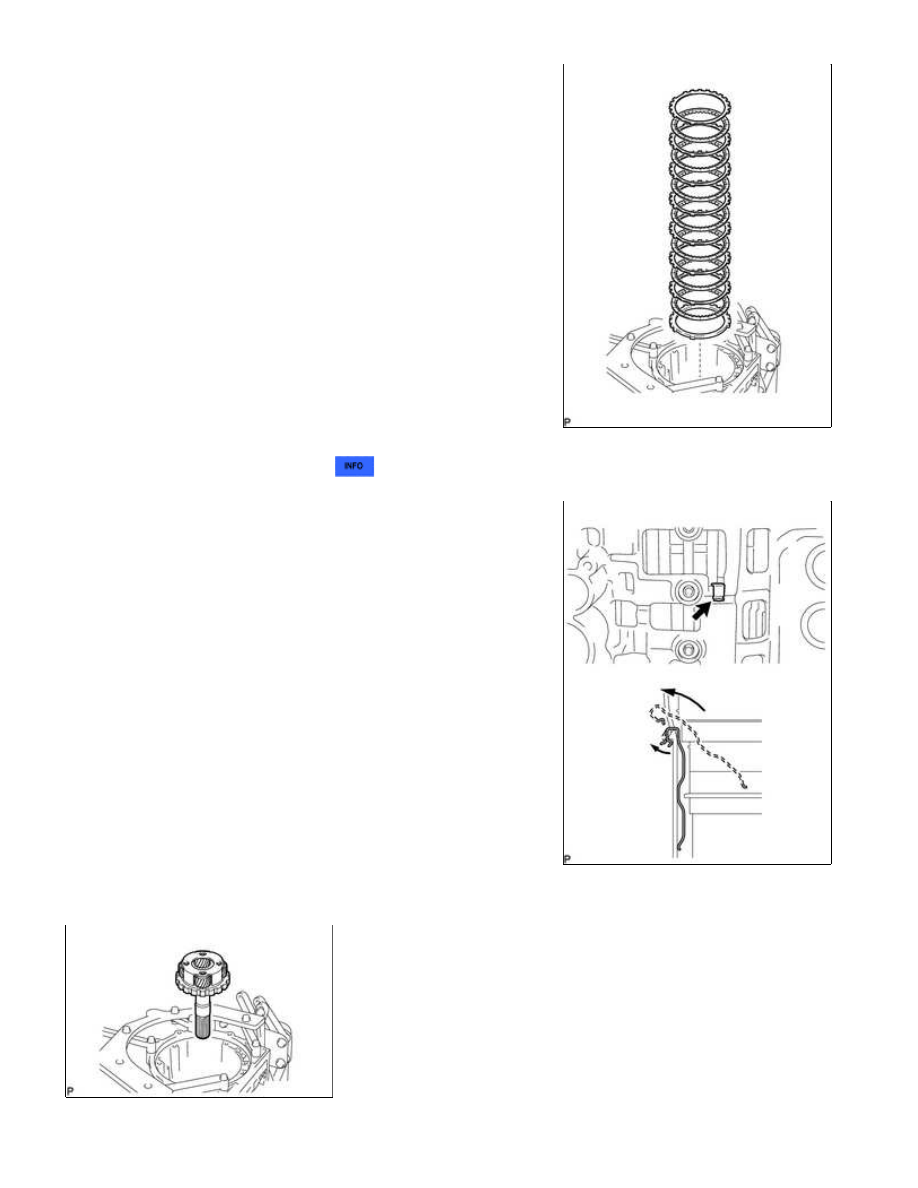

91. REMOVE NO. 4 BRAKE DISC SET

(a) Remove the 2 flanges, 7 discs and 6 plates from the

transmission case.

92. INSPECT NO. 4 BRAKE DISC

93. REMOVE BRAKE PLATE STOPPER SPRING

NOTICE:

When removing the stopper spring, do not apply excessive force

and do not deform it.

94. REMOVE REAR PLANETARY GEAR ASSEMBLY
