TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

D74-124 (NT+) - D74-123 (NT-)

20°C (68°F)

560 to 680 Ω

D74-124 (NT+) - Body ground

Always

10 kΩ or higher

D74-123 (NT-) - Body ground

Always

10 kΩ or higher

Result

RESULT

PROCEED TO

NG

A

OK (for 3UR-FE)

B

OK (for 3UR-FBE)

C

B

REPLACE ECM

C

REPLACE ECM

A

REPAIR OR REPLACE HARNESS OR CONNECTOR

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM0000012TD08YX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION SYSTEM: P0722; Output Speed Sensor

Circuit No Signal; 2015 MY Tundra [08/2014 -        ]

DTC

P0722

Output Speed Sensor Circuit No Signal

DESCRIPTION

SP2 coil as the parking gear mounted on the rear planetary gear assembly rotates, and this voltage is sent to the

ECM. The parking gear on the rear planetary gear is used as the timing rotor for this sensor.

The gear shift point and lock-up timing are controlled by the ECM based on the signals from this vehicle speed

sensor and the throttle position sensor signal.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

P0722

All conditions below are detected 5 seconds or more

continuously (2-trip detection logic)

(a) No signal from speed sensor SP2 is input to ECM

(b) Vehicle speed is 9 km/h (5.59 mph) or more

(c) Park/neutral position switch is OFF

Open or short in speed sensor SP2

circuit

Speed sensor SP2

ECM

Automatic transmission (clutch,

brake or gear, etc.)

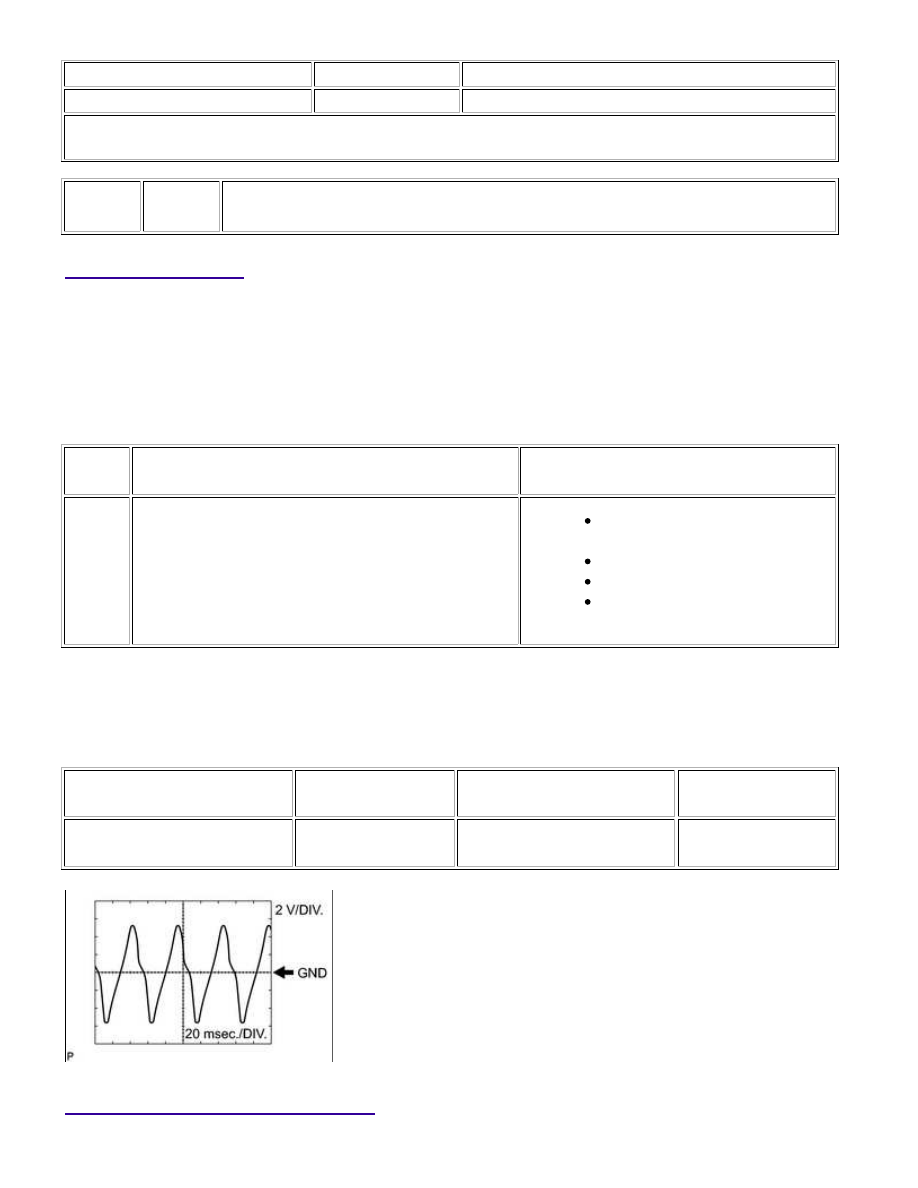

Reference: Inspect using an oscilloscope.

TERMINAL NO. (SYMBOL)

TOOL SETTING

CONDITION

SPECIFIED

CONDITION

D74-101 (SP2+) - D74-100

(SP2-)

2 V/DIV., 20

msec./DIV

Vehicle speed 20 km/h (12

mph)

Refer to the

illustration

MONITOR DESCRIPTION

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

The output speed sensor SP2 monitors the output shaft speed. The ECM controls the gear shift point and the lock

up timing based on the signals from the output speed sensor SP2 and throttle position sensor.

If the ECM detects no signal from the output speed sensor SP2 even while the vehicle is moving, it will conclude

Related DTCs

P0722: Speed sensor SP2/Verify pulse input

Required Sensors/Components

Speed sensor (SP2)

Duration

5 seconds

MIL operation

2 driving cycles

TYPICAL ENABLING CONDITIONS

The monitor will run whenever the following DTCs are not present

None

Vehicle speed at vehicle speed sensor

9 km/h (5.59 mph) or more

Battery voltage

8 V or more

Ignition switch

ON

Starter

OFF

TYPICAL MALFUNCTION THRESHOLDS

Speed sensor signal

No signal

COMPONENT OPERATING RANGE

Vehicle speed at output speed sensor

9 km/h (5.59 mph) or more

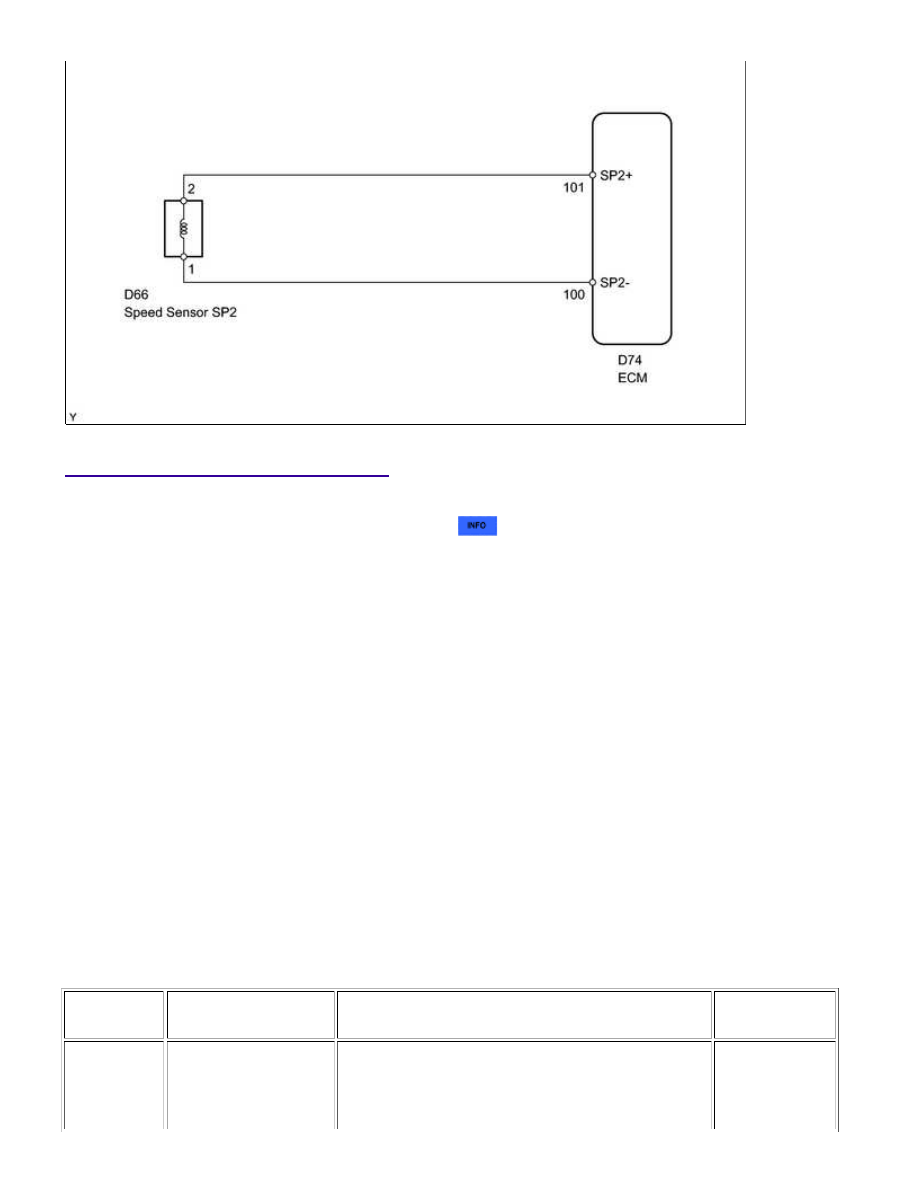

WIRING DIAGRAM

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

INSPECTION PROCEDURE

NOTICE:

Perform the universal trip to clear permanent DTCs



.

1. DATA LIST

HINT:

NOTICE:

In the table below, the values listed under "Normal Condition" are reference values. Do not depend solely

on these reference values when deciding whether a part is faulty or not.

(a) Warm up the engine.

(b) Turn the ignition switch off.

(c) Connect the Techstream to the DLC3.

(d) Turn the ignition switch to ON.

(e) Turn the Techstream on.

(f) Enter the following menus: Powertrain / Engine and ECT / Data List.

(g) According to the display on the Techstream, read the Data List.

Engine and ECT:

TESTER

DISPLAY

MEASUREMENT

ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

SPD (SP2)

Output shaft speed/

Min.: 0 km/h (0 mph)

Max.: 255 km/h (158

Vehicle stopped: 0 km/h (0 mph) (output shaft speed

is equal to vehicle speed)

-
