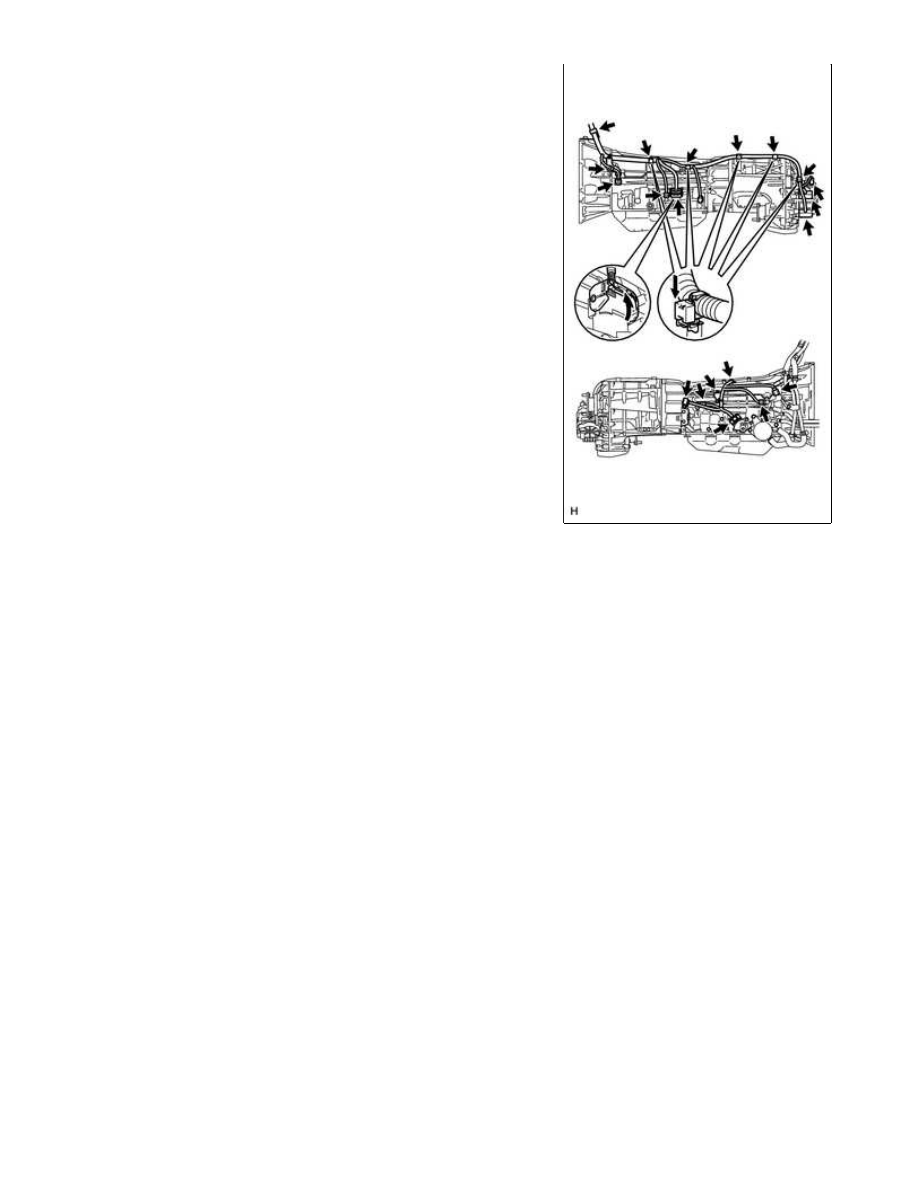

(a) Connect the park/neutral start switch connector, 2 transmission

wire connectors and 2 speed sensor connectors.

HINT:

(b) Connect the harness clamp with the bolt.

Torque:

8.2 N·m {84 kgf·cm, 73in·lbf}

(c) Connect the 3 connector clamps and 7 harness clamps.

(d) Tilt up the automatic transmission.

(e) Connect the ground cable with the bolt.

Torque:

5.5 N·m {56 kgf·cm, 49in·lbf}

12. INSTALL REAR NO. 1 ENGINE MOUNTING INSULATOR

(a) Install the rear engine mounting insulator to the transmission with the 4 bolts.

Torque:

40 N·m {407 kgf·cm, 30ft·lbf}

13. INSTALL NO. 3 FRAME CROSSMEMBER SUB-ASSEMBLY

(a) Install the frame crossmember to the rear engine mounting insulator with the 4 bolts.

Torque:

21 N·m {214 kgf·cm, 15ft·lbf}

(b) Install the frame crossmember with the 4 bolts, 4 washers and 4 nuts.

Torque:

110 N·m {1122 kgf·cm, 81ft·lbf}

14. INSTALL DRIVE PLATE AND TORQUE CONVERTER CLUTCH SETTING BOLT

(a) Turn the crankshaft to gain access to the 6 bolts and install the bolts while holding the crankshaft pulley

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

set bolt with a wrench.

Torque:

53 N·m {535 kgf·cm, 39ft·lbf}

NOTICE:

First install the black colored bolt and then the remaining 5 bolts.

15. CONNECT TRANSMISSION CONTROL CABLE ASSEMBLY

(a) Connect the control cable with a new clip and the nut.

Torque:

13 N·m {133 kgf·cm, 10ft·lbf}

NOTICE:

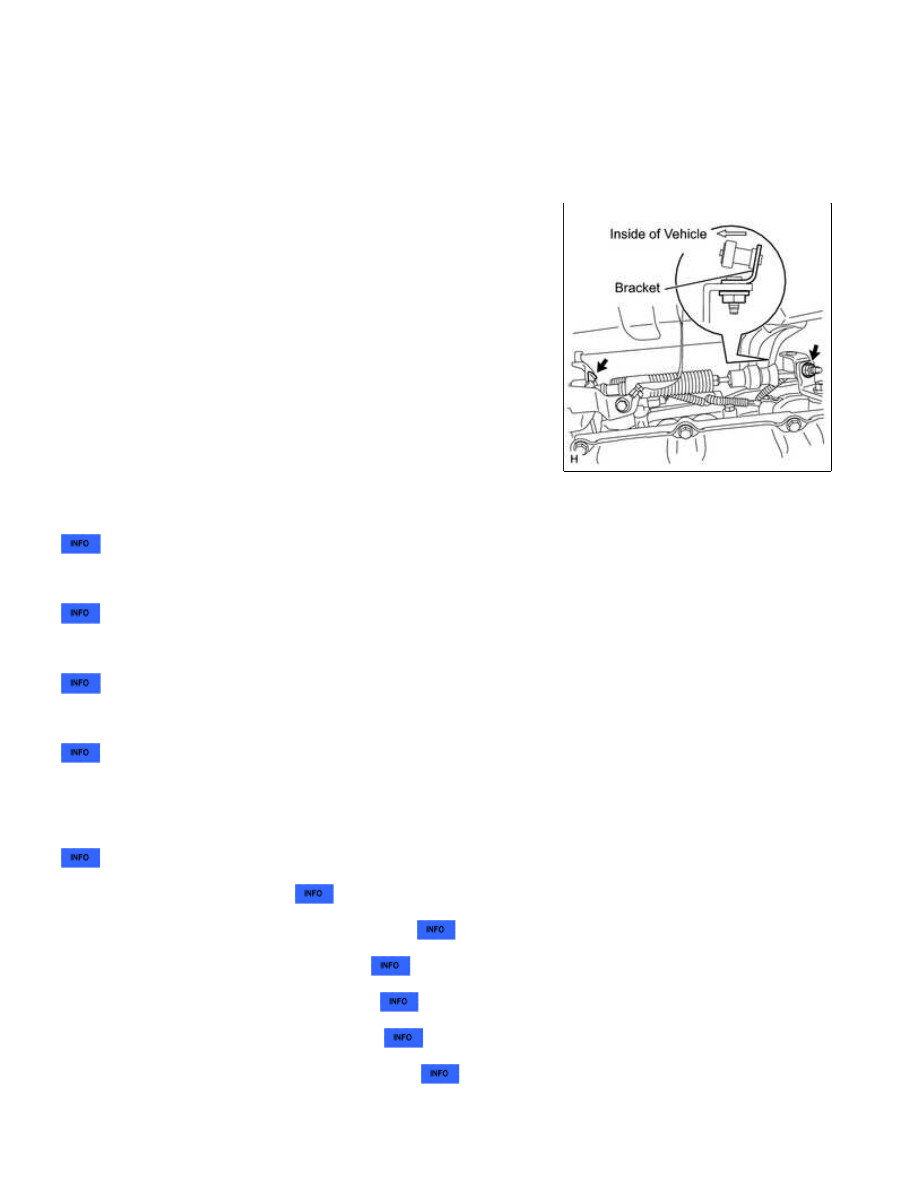

When connecting the cable to the transmission control shaft

17. INSTALL PROPELLER SHAFT ASSEMBLY

18. INSTALL FRONT PROPELLER SHAFT ASSEMBLY

19. INSTALL FRONT EXHAUST PIPE ASSEMBLY

20. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

21. ADD AUTOMATIC TRANSMISSION FLUID

22. ADD ENGINE COOLANT

23. INSPECT FOR ENGINE COOLANT LEAK

24. ADJUST SHIFT LEVER POSITION

25. INSPECT SHIFT LEVER POSITION

26. INSPECT FOR EXHAUST GAS LEAK

27. INSTALL NO. 1 ENGINE UNDER COVER

28. RESET MEMORY

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000004M6X016X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION FLUID: REPLACEMENT; 2015 MY

Tundra [08/2014 -        ]

REPLACEMENT

1. REPLACE AUTOMATIC TRANSMISSION FLUID

(a) Lift the vehicle. [*1]

NOTICE:

Set the vehicle on a lift so that the vehicle is kept level when it is lifted up (make sure that the tilt angle

(c) Temporarily install the gasket and drain plug. [*3]

HINT:

Reuse the old gasket. A new gasket will be installed in step. [*15]

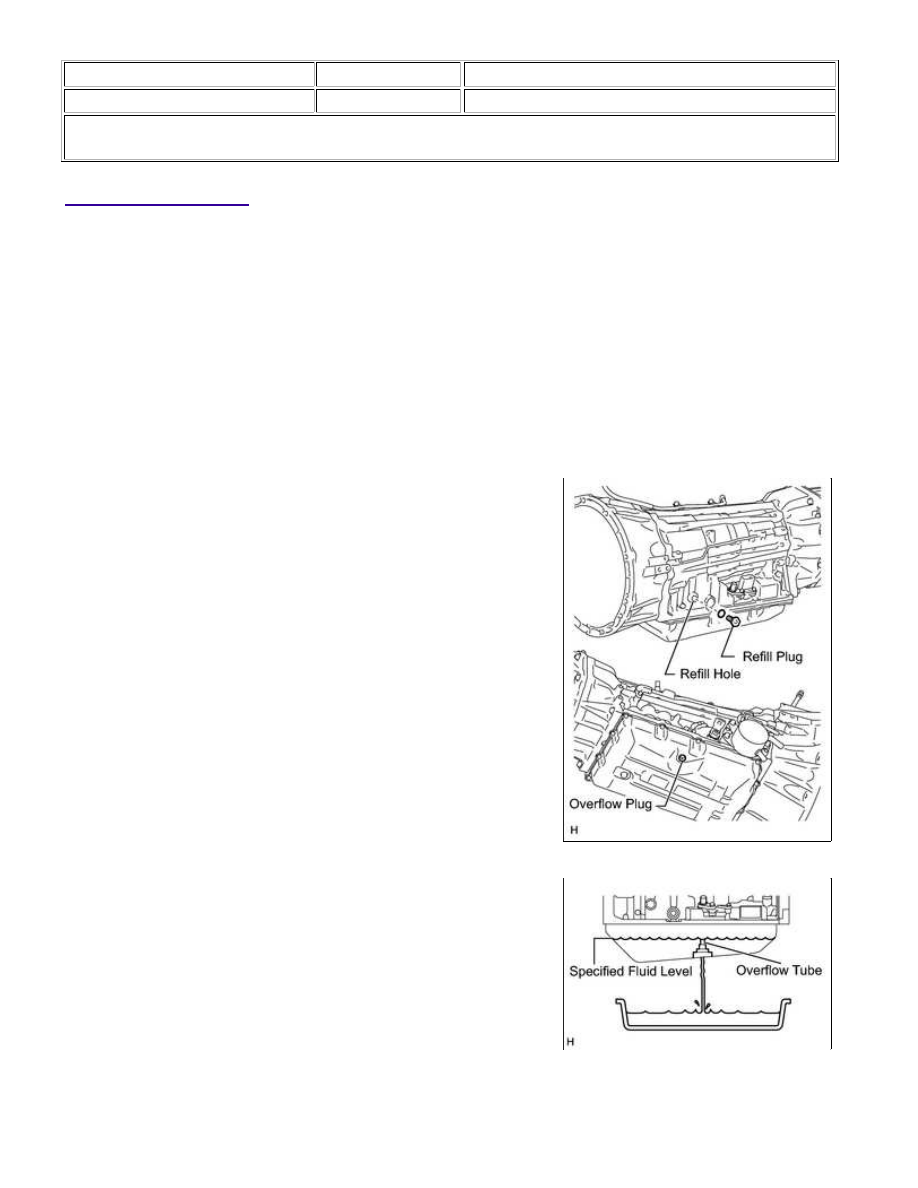

(d) Remove the refill plug and overflow plug. [*4]

NOTICE:

Use Toyota Genuine ATF WS.

(f) Wait until the fluid flow slows and only drops come out. [*6]

(g) Temporarily install the gasket and overflow plug. [*7]

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...
