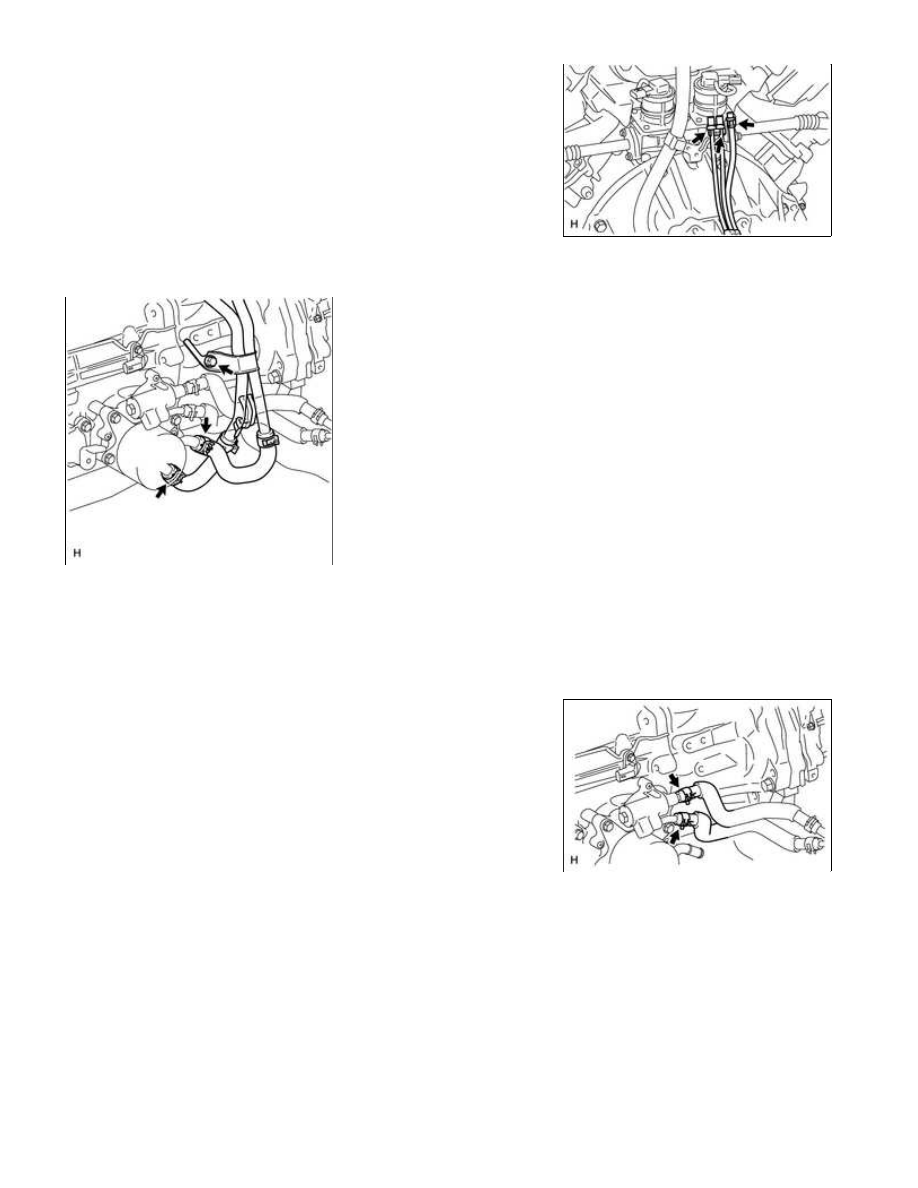

16. DISCONNECT BREATHER PLUG HOSE

(a) Disconnect the 3 breather plug hoses from the harness clamp

bracket.

17. DISCONNECT NO. 2 WATER BY-PASS PIPE (w/ Trailer Towing System)

(a) Remove the bolt and disconnect the 2 water by-pass hoses from the transmission oil cooler. Then separate

the by-pass pipe from the automatic transmission.

NOTICE:

transmission oil thermostat.

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

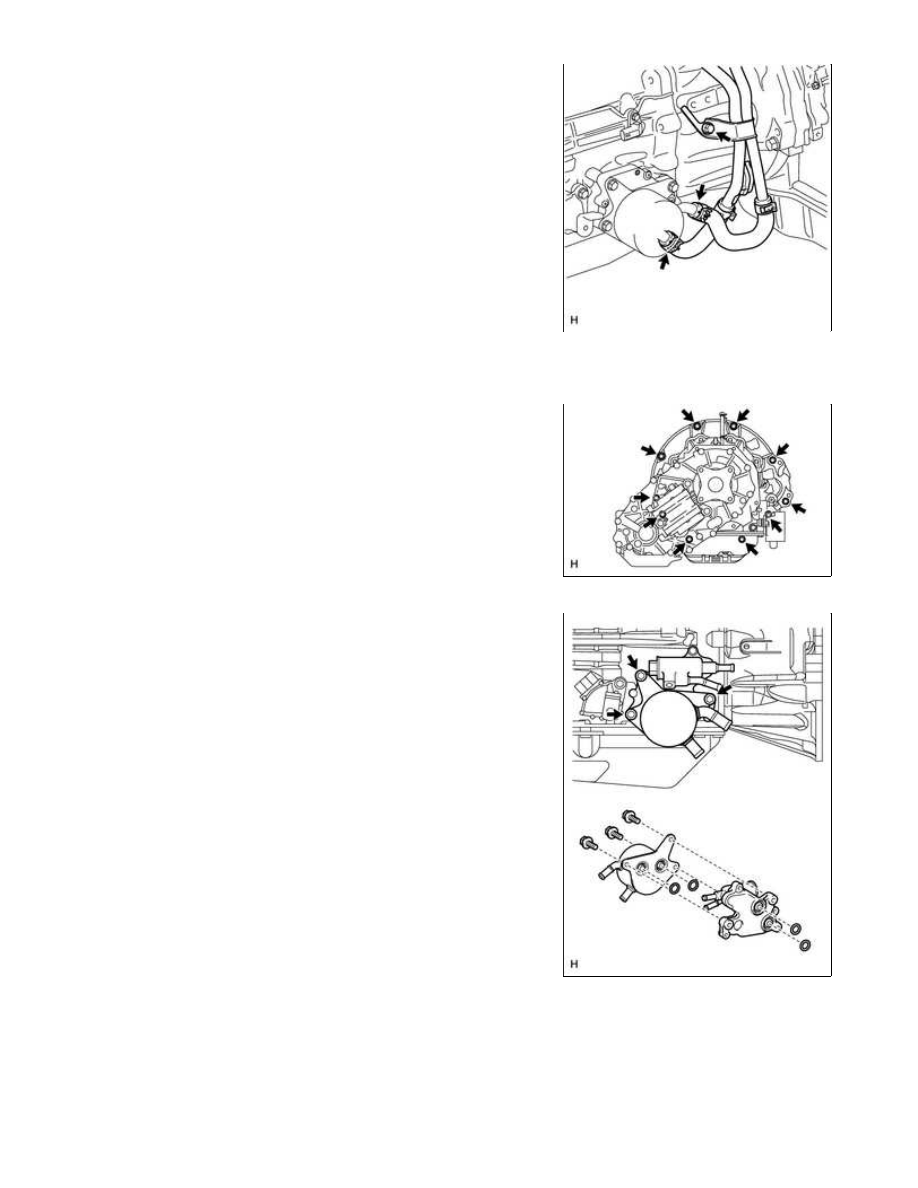

18. DISCONNECT NO. 2 WATER BY-PASS PIPE (w/o

Trailer Towing System)

(a) Remove the bolt and disconnect the 2 water by-pass hoses from

the transmission oil cooler. Then separate the by-pass pipe from

the automatic transmission.

NOTICE:

19. REMOVE AUTOMATIC TRANSMISSION ASSEMBLY

(a) Remove the 10 bolts and transmission.

NOTICE:

Do not use excess force to pry off the transmission assembly.

20. REMOVE TRANSMISSION OIL COOLER ASSEMBLY (w/

Trailer Towing System)

(a) Remove the 3 bolts and transmission oil cooler with

transmission oil thermostat.

(b) Separate the transmission oil cooler from the transmission oil

thermostat.

(c) Remove the 4 O-rings.

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

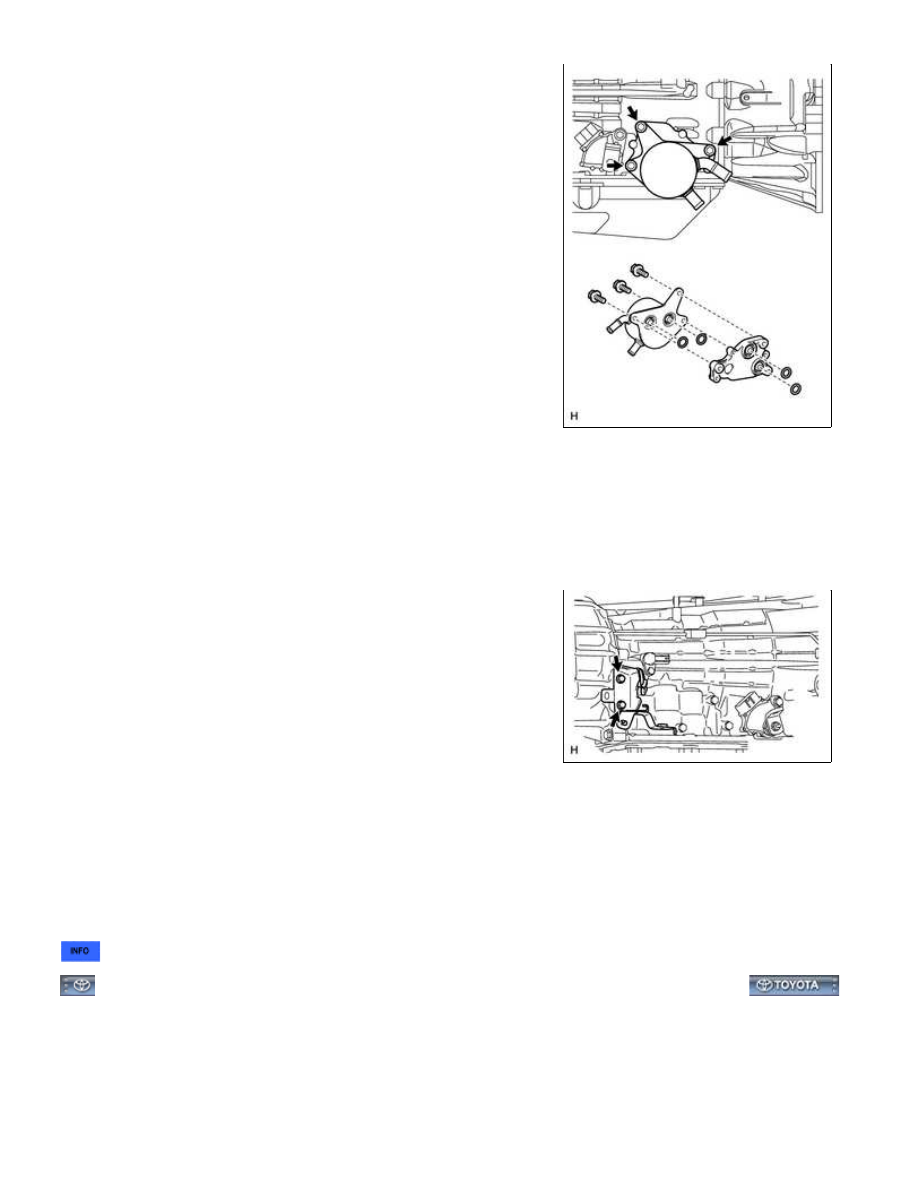

21. REMOVE TRANSMISSION OIL COOLER ASSEMBLY

(w/o Trailer Towing System)

(a) Remove the 3 bolts and transmission oil cooler with

transmission oil cooler spacer.

(b) Separate the transmission oil cooler from the transmission oil

cooler spacer.

(c) Remove the 4 O-rings.

22. REMOVE PROPELLER SHAFT HEAT INSULATOR BRACKET SUB-ASSEMBLY

(a) Remove the bolt and bracket

23. REMOVE HARNESS CLAMP BRACKET

(a) Remove the 3 bolts and 3 brackets.

24. REMOVE TRANSMISSION CONTROL CABLE BRACKET

(a) Remove the 2 bolts and bracket.

25. REMOVE TORQUE CONVERTER ASSEMBLY

(a) Remove the torque converter assembly from the automatic transmission assembly.

NOTICE:

Remove the torque converter assembly from the input shaft horizontally.

26. INSPECT TORQUE CONVERTER ASSEMBLY

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000018ZB057X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION ASSEMBLY: INSTALLATION; 2015 MY

Tundra [08/2014 -        ]

INSTALLATION

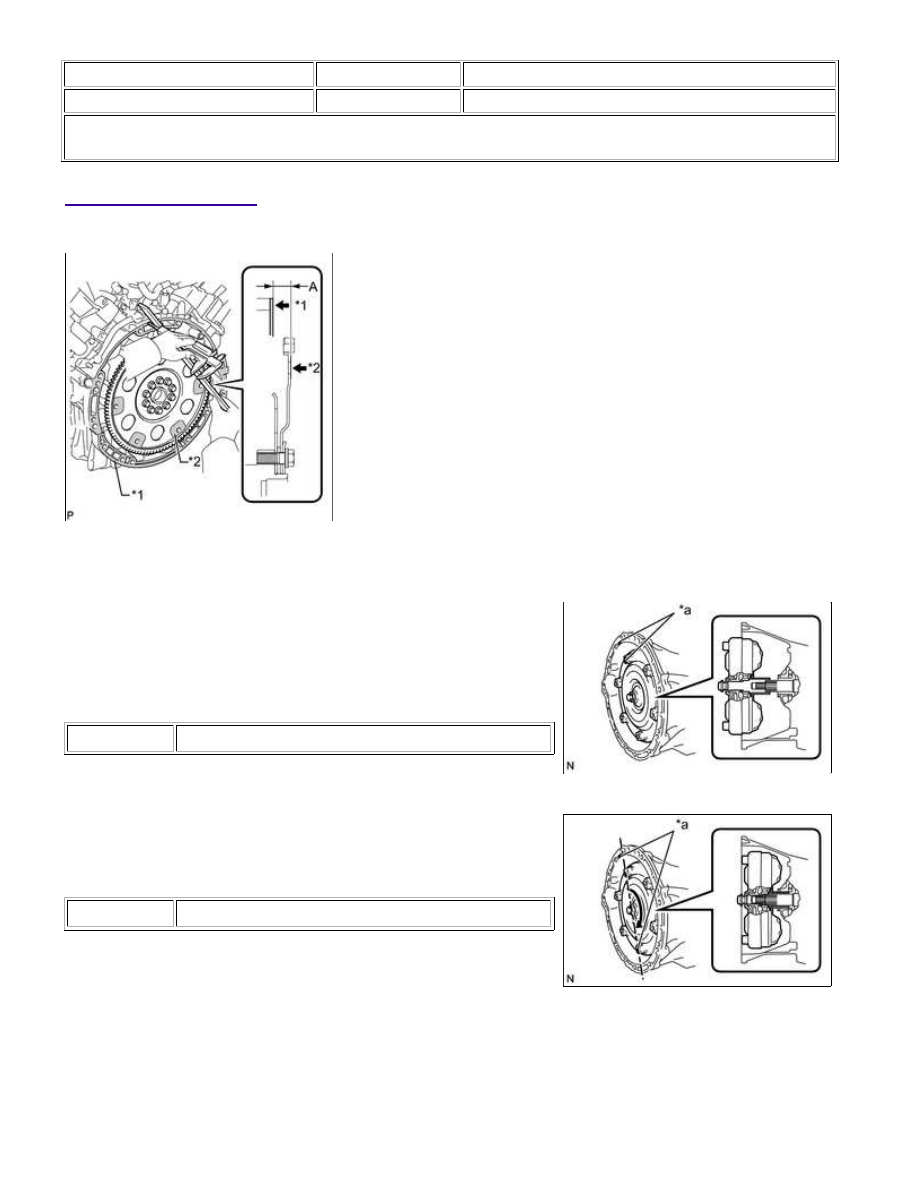

1. INSTALL TORQUE CONVERTER ASSEMBLY

(a) Using a vernier caliper and straightedge, measure dimension A between the transmission fitting surface of

Text in Illustration

*a

Matchmark

Text in Illustration

*a

Matchmark

HINT:

Turn the torque converter approximately 180°.
