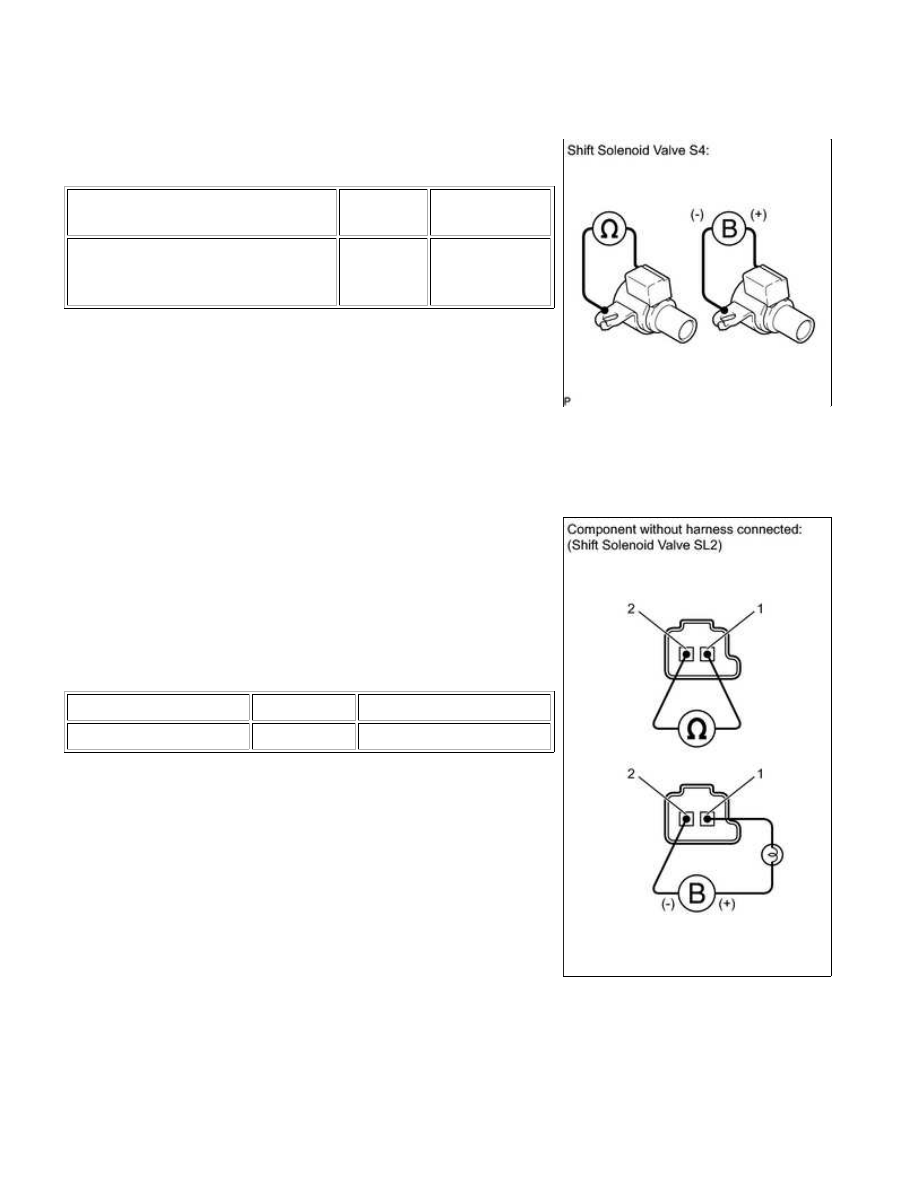

5. INSPECT SHIFT SOLENOID VALVE S4

(a) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

Shift solenoid valve S4 connector

terminal - Shift solenoid valve S4

body

20°C

(68°F)

11 to 15 Ω

solenoid valve body. Then check that the valve moves and

makes an operating noise.

OK:

Valve moves and makes an operating noise.

If the result is not as specified, replace the solenoid valve.

6. INSPECT SHIFT SOLENOID VALVE SL2

(a) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

20°C (68°F)

5.0 to 5.6 Ω

(b) Connect the battery's positive (+) lead with a 21 W bulb to

operating noise.

OK:

Valve moves and makes an operating noise.

If the result is not as specified, replace the solenoid valve.

AB60E AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY:...

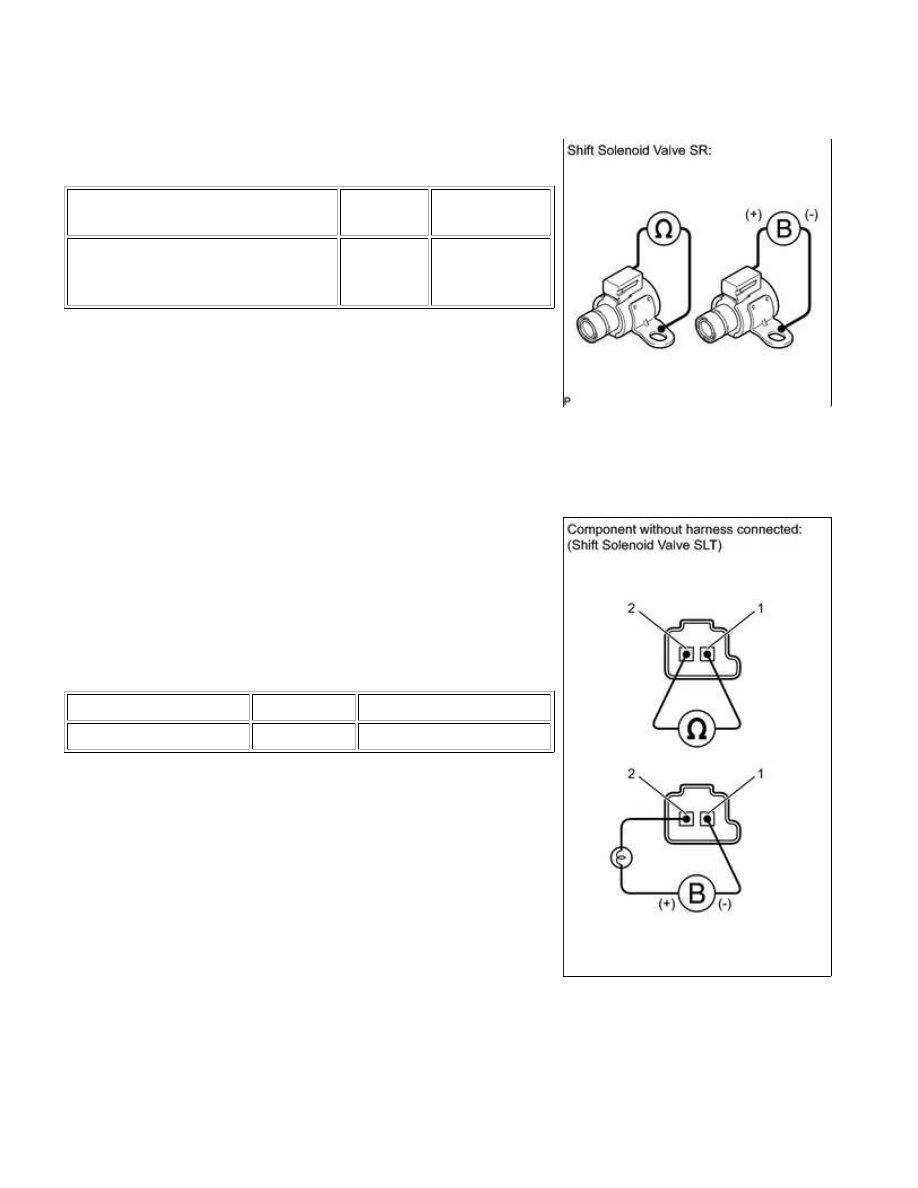

7. INSPECT SHIFT SOLENOID VALVE SR

(a) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

Shift solenoid valve SR connector

terminal - Shift solenoid valve SR

body

20°C

(68°F)

11 to 15 Ω

solenoid valve body. Then check that the valve moves and

makes an operating noise.

OK:

Valve moves and makes an operating noise.

If the result is not as specified, replace the solenoid valve.

8. INSPECT SHIFT SOLENOID VALVE SLT

(a) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

20°C (68°F)

5.0 to 5.6 Ω

(b) Connect the battery's positive (+) lead with a 21 W bulb to

operating noise.

OK:

Valve moves and makes an operating noise.

If the result is not as specified, replace the solenoid valve.

AB60E AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY:...

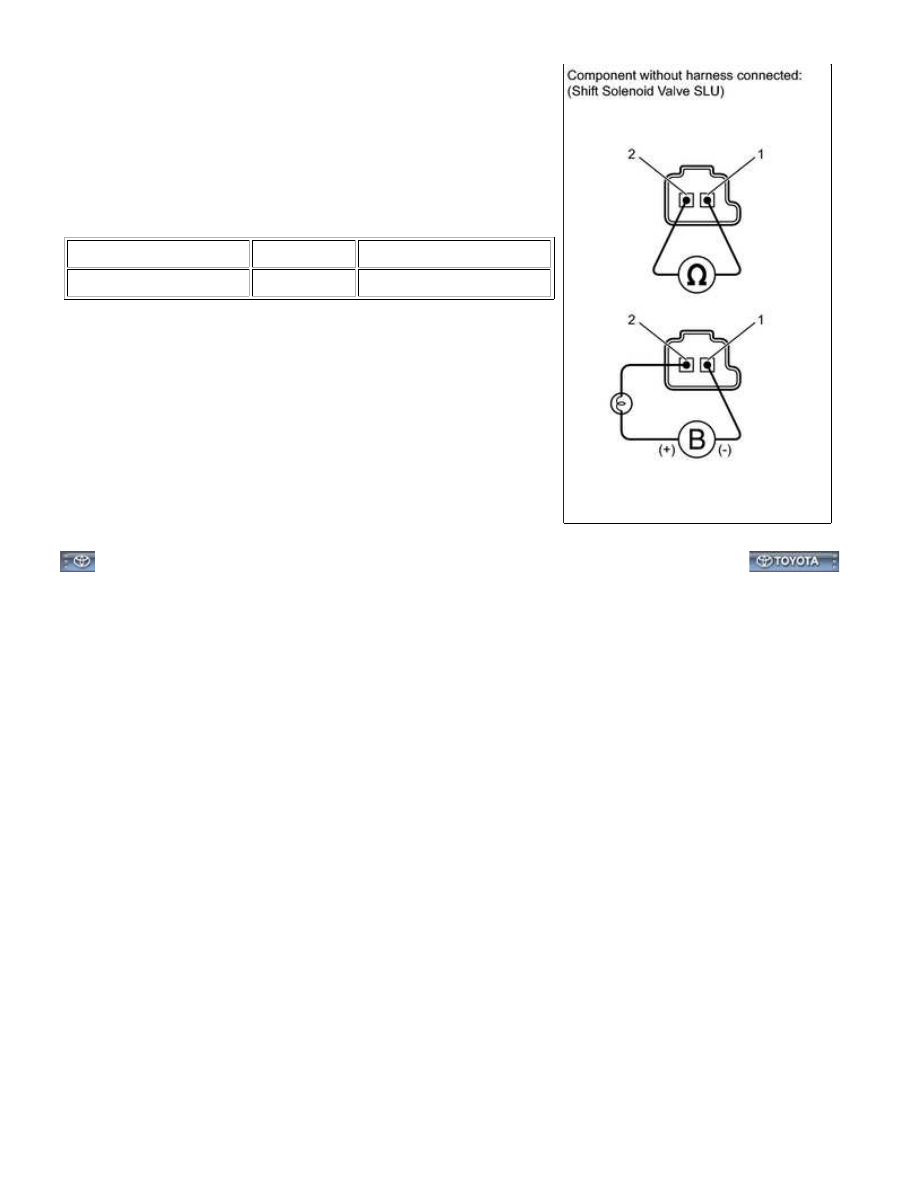

9. INSPECT SHIFT SOLENOID VALVE SLU

(a) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

20°C (68°F)

5.0 to 5.6 Ω

(b) Connect the battery's positive (+) lead with a 21 W bulb to

operating noise.

OK:

Valve moves and makes an operating noise.

If the result is not as specified, replace the solenoid valve.

AB60E AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY:...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000000O9M07BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60E AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY: REASSEMBLY; 2015 MY Tundra [08/2014 -

       ]

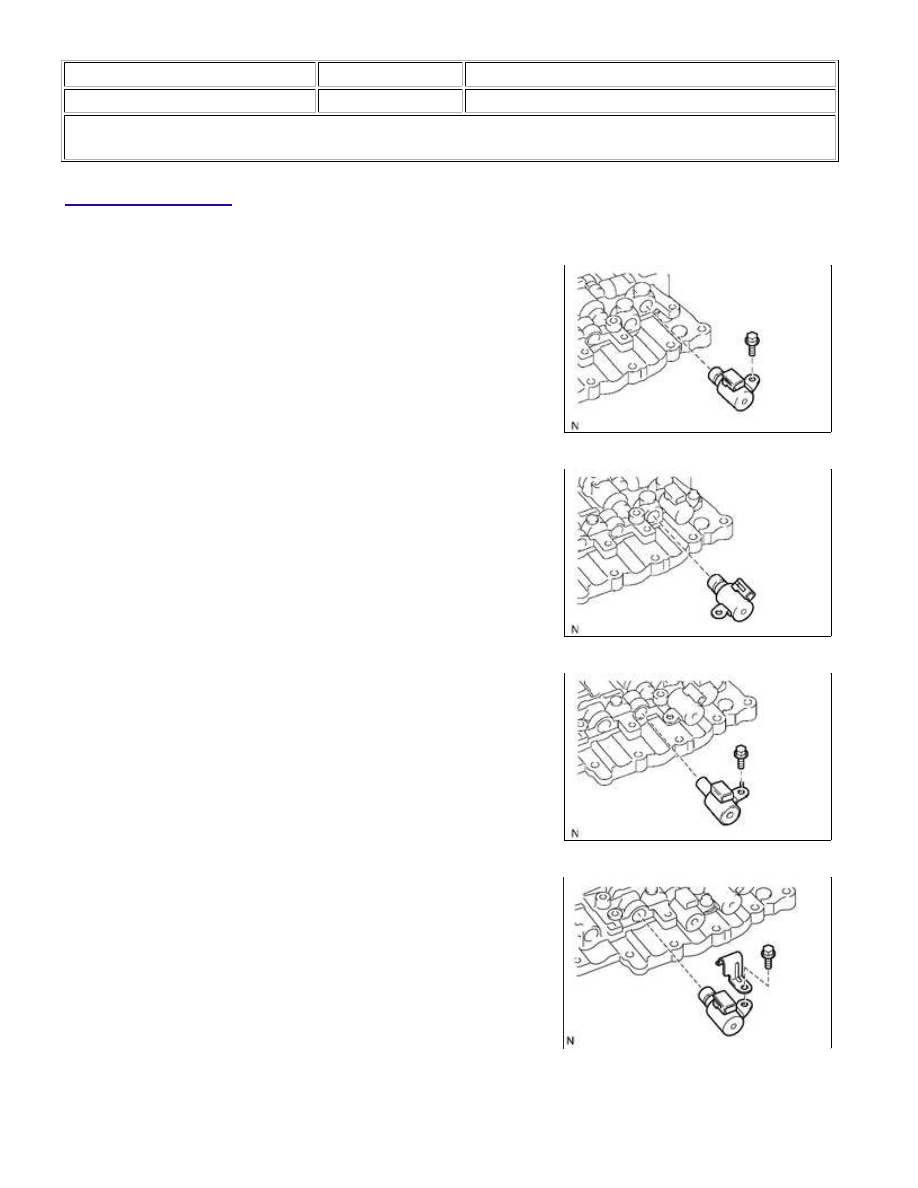

REASSEMBLY

1. INSTALL SHIFT SOLENOID VALVE S3

(a) Install the shift solenoid valve with the bolt.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

2. INSTALL SHIFT SOLENOID VALVE S2

3. INSTALL SHIFT SOLENOID VALVE S4

(a) Install the shift solenoid valve with the bolt.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

4. INSTALL SHIFT SOLENOID VALVE S1

(a) Install the shift solenoid valve and valve body wire harness

clamp with the bolt.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

5. INSTALL SHIFT SOLENOID VALVE SR

AB60E AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY...
