Toyota Tundra (2015 year). Manual - part 660

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002BKZ04BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60E AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY: COMPONENTS; 2015 MY Tundra [08/2014

-        ]

COMPONENTS

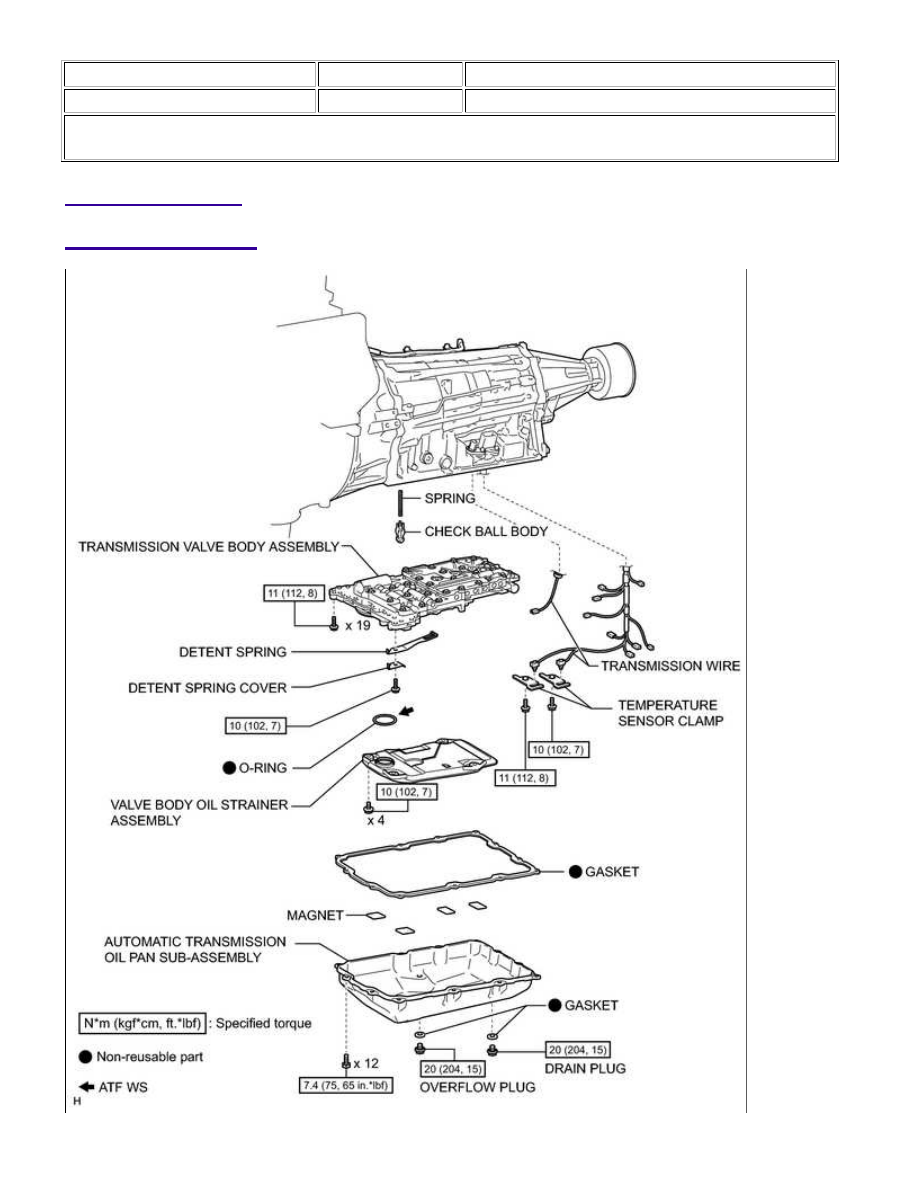

ILLUSTRATION

AB60E AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY...

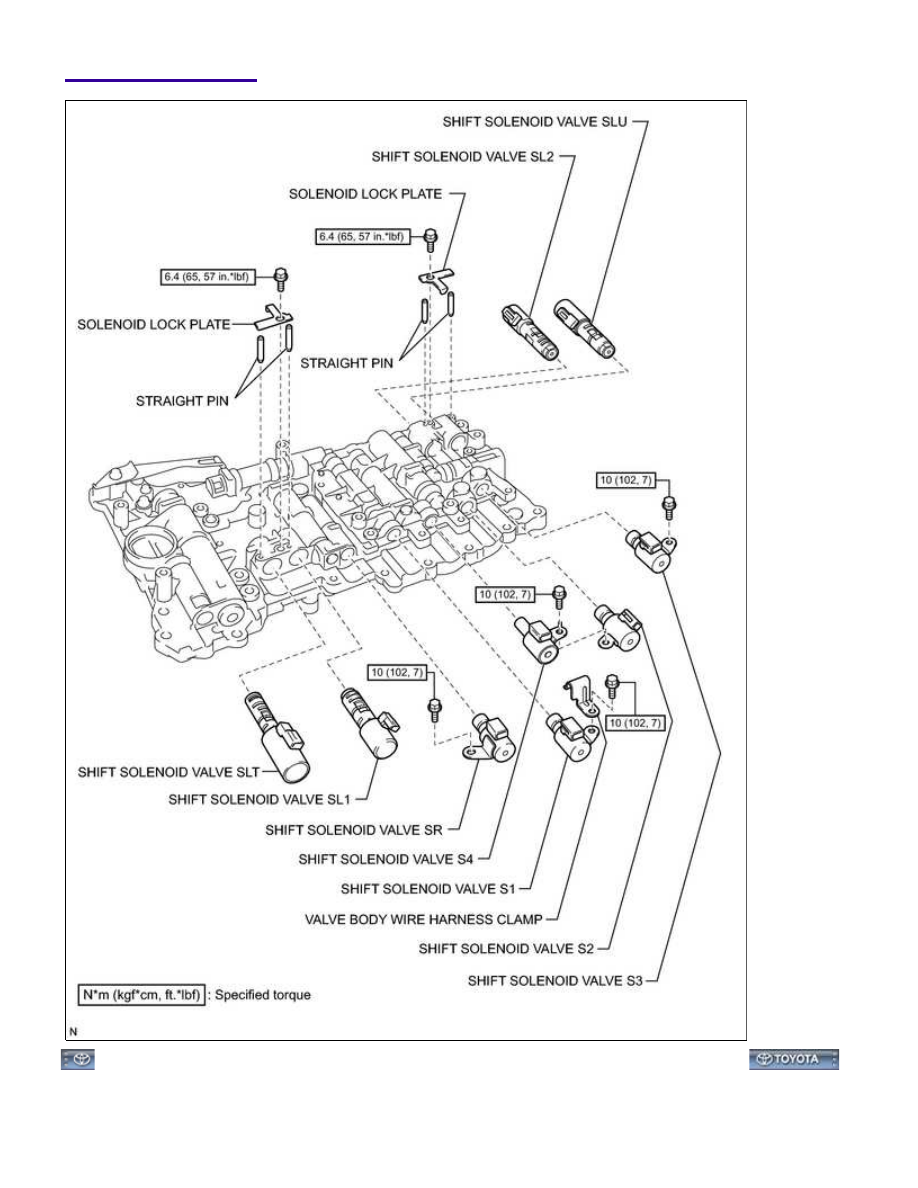

ILLUSTRATION

AB60E AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000013CM05MX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60E AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY: REMOVAL; 2015 MY Tundra [08/2014 -

       ]

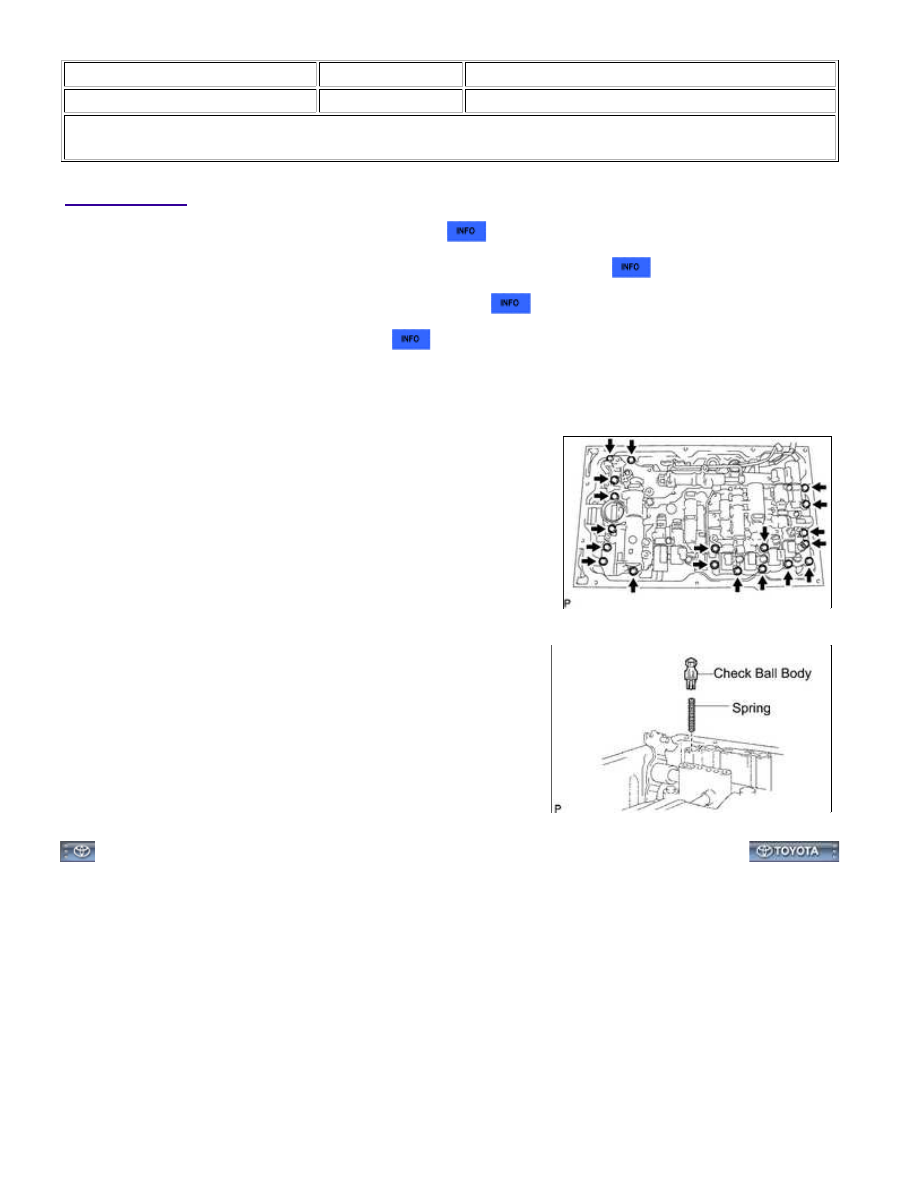

REMOVAL

1. DRAIN AUTOMATIC TRANSMISSION FLUID

2. REMOVE AUTOMATIC TRANSMISSION OIL PAN SUB-ASSEMBLY

3. REMOVE VALVE BODY OIL STRAINER ASSEMBLY

4. DISCONNECT TRANSMISSION WIRE

5. REMOVE TRANSMISSION VALVE BODY ASSEMBLY

(a) Remove the bolt, detent spring cover and detent spring.

(b) Remove the 19 bolts and valve body.

(c) Remove the check ball body and spring.

NOTICE:

Do not drop the check ball body and spring.

AB60E AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000000O9L07BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60E AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY: DISASSEMBLY; 2015 MY Tundra [08/2014

-        ]

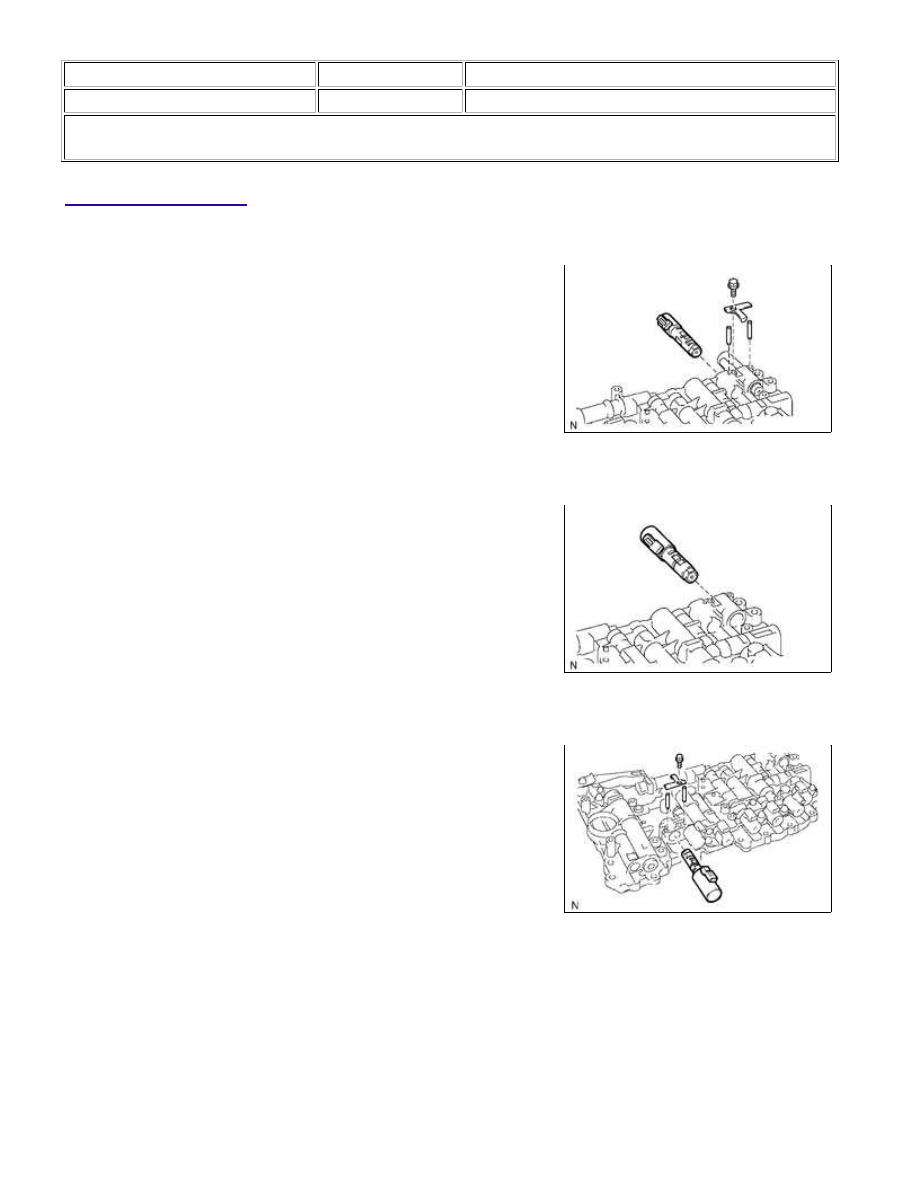

DISASSEMBLY

1. REMOVE SHIFT SOLENOID VALVE SL2

(a) Remove the bolt, lock plate and 2 straight pins.

(b) Remove the shift solenoid valve.

2. REMOVE SHIFT SOLENOID VALVE SLU

3. REMOVE SHIFT SOLENOID VALVE SLT

(a) Remove the bolt, lock plate and 2 straight pins.

(b) Remove the shift solenoid valve.

AB60E AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY:...
